钢框架结构办公楼地下聚乙烯丙纶复合防水施工方案.doc

地下防水施工方案

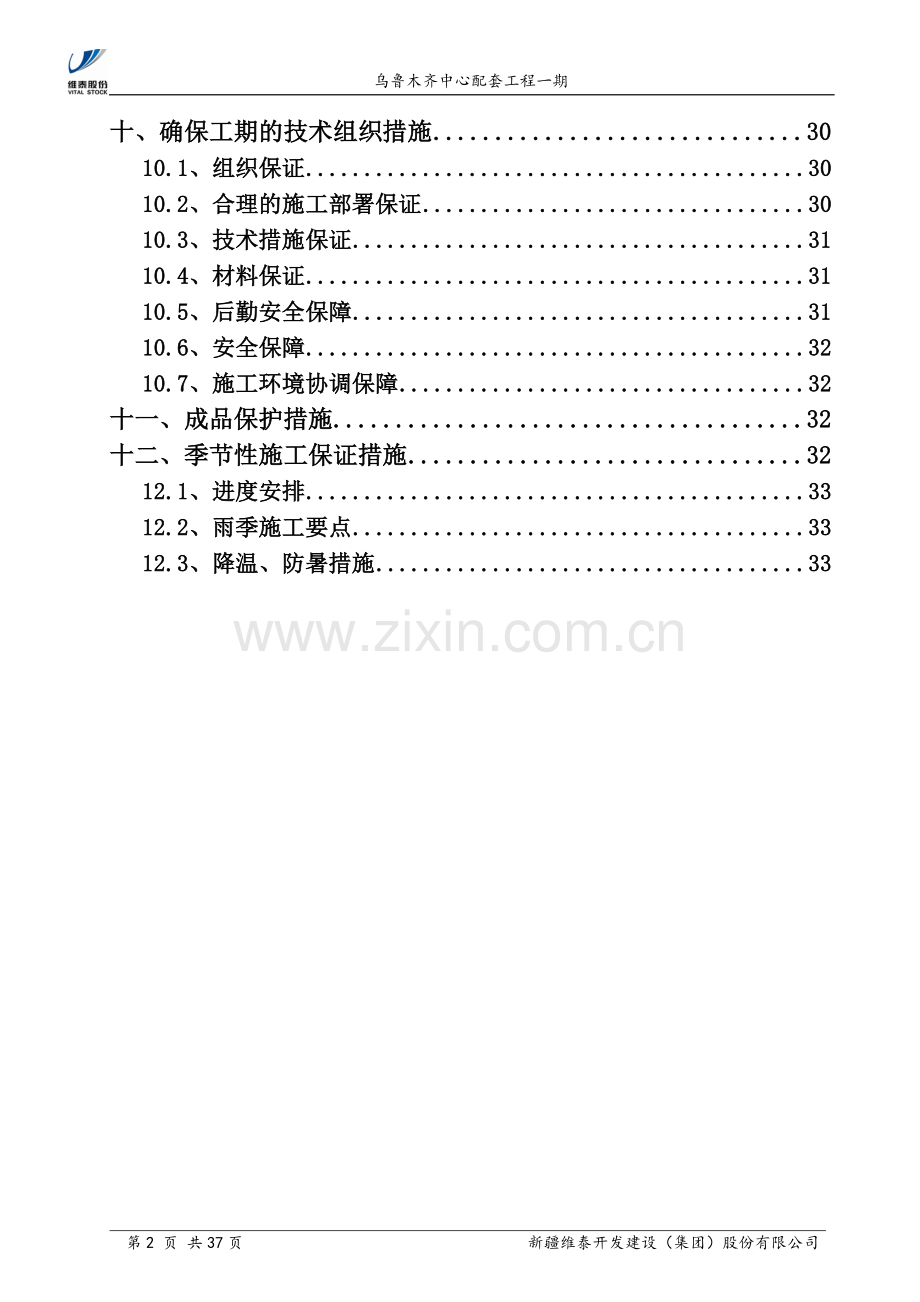

目录
一、编制依据 3
二、工程概况 3
2.1、工程概况 3
2.2、地下防水工程施工设计特点及难点 3
2.3、设计文件的阅读与理解 3
三、施工准备 4
3.1、项目管理部的组成 4
3.2、投入的主要施工设备表 4
3.3、劳动力计划 5
3.4、主要材料计划 6
四、施工安排 6
4.1、施工进度计划 6
4.2、总的施工顺序 6
五、施工方法 6
5.1、材料选择 6
5.2、本工程的特点 6
5.3、防水卷材施工工法 15
六、质量要求 19
6.1、质量要求 19
6.2、检验方法 19
七、质量保证措施 22
7.1、质量保证中的过程控制 22
7.2、施工质量保证体系与措施 22
8.1、文明施工措施 27
8.2、环境保护措施 28
九、确保安全生产的技术组织措施 28
9.1、全管理体系 28
9.2、保证措施 29
9.3、防保证措施 30
十、确保工期的技术组织措施 30
10.1、组织保证 30
10.2、合理的施工部署保证 30
10.3、技术措施保证 31
10.4、材料保证 31
10.5、后勤安全保障 31
10.6、安全保障 32
10.7、施工环境协调保障 32
十一、成品保护措施 32
十二、季节性施工保证措施 32
12.1、进度安排 33
12.2、雨季施工要点 33
12.3、降温、防暑措施 33

一、编制依据
1、《地下工程防水技术规范 》 GB50108-2008
2、《地下防水工程质量验收规范 》 GB50208-2011
3、《混凝土结构工程施工质量验收规范》GB50204-2015
4、《地下建筑防水构造》10J301
5、《混凝土结构耐久性设计规范》GB/T50476-2008
6、《建筑施工手册》（第四版）
7、本项目建筑施工图、结构、防水施工图
本工程防水工程施工应严格遵守上述规范及施工图的规定。
二、工程概况
2.1、工程概况
本工程是乌鲁木齐中心配套工程一期项目，地下室底板、外墙防水等级为一级，结构型式为钢框架结构。防水遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理的原则，结构混凝土自防水。
基础防水底板混凝土抗渗等级P6，聚乙烯丙纶复合防水卷材两道，双层总厚度不小于（0.7+0.7），粘接料不小于（1.3+1.3），同时采用纸胎油毡隔离层一道， 50厚C20细石混凝土保护层。
地下室外墙：（由内至外构造）混凝土外墙结构自防水，采用防水混凝土，防水等级P6，聚乙烯丙纶复合防水卷材两道，双层总厚度不小于（0.7+0.7），粘接料不小于（1.3+1.3）， 60厚XPS板保护层，M5水泥砂浆砌120厚MU10砖保护墙。
2.2、地下防水工程施工设计特点及难点
本工程防水设计为混凝土结构自防水与柔性防水层相结合的方式，地下部分防水工程施工的重点部位为后浇带、设备进户管线口，外墙混凝土的水平、垂直施工缝处的防水处理和贯穿整个建筑物基础与顶板的后浇带，以及适应结构施工采取的卷材外防外贴的铺贴方式。
2.3、设计文件的阅读与理解
本工程由新疆玉点设计研究院设计（甲级证书编号为A165001670），我项目部仔细地阅读了有关涉及防水的所有文件内容，具体理解如下：
⑴对本工程的地下防水设防均采用混凝土结构自防水（抗渗等级为P6）与柔性防水层相结合的共同设防的原则。
⑵地下室底板、外墙及均为抗渗混凝土与聚乙烯丙纶复合防水卷材防水方式，防水等级为一级。
⑶底板防水层保护采用细石混凝土保护，外防外贴侧墙卷材保护层采用的是60厚XPS板保护层保护, 表观密度≥40kg/ m³。
⑷设计文件中对各细部构造节点设计非常详细、到位，许多复杂细部节点都已经考虑到了施工工序的安排。因此，我们的工程防水二次系统设计是根据具体建筑细部节点设计要求、以及土建施工工序进行深化的。同时，结合我们多年的工程防水施工经验，基础周边保护等细部进行了局部工艺加强。
三、施工准备
3.1、项目管理部的组成
项目部共设五个方面的管理层，分别为技术、安全、施工、质检、资料每个方面都有人负责，分工明确，责任明确，结构组织管理体系如下：
项目经理： 黄国华

技术负责人：钟龙

质检员：白
玉
峰
安全员：李
正
荣
物资供应
：梁永军

质量部
经营预算：桂高源

水
电：何
思
锦
施工员：王
聚
中

作业班组

3.2、投入的主要施工设备表
项 目
机具名称
规格、数量
用途
运输工具
货运汽车
1.5吨
材料转运小型材料采购
基层清理专用机具
小平铲
25把
清理基层
吹灰器
4台
清除细部灰尘
扫帚
40把
清扫基层或卷材
滚动刷
30个
涂刷基层处理剂
基层处理剂涂刷专用工具
毛刷
25把
细部涂布基层处理剂
壁纸刀
20把
切割卷材
卷材铺贴施工专用机具
弹线盒
5个
弹基准线
腻子刀
12把
嵌填密封材料
3.3、劳动力计划
我们将根据施工技术要求和施工进度的计划要求，确定劳动力需要量，并建立队组领导体系，合理确定队组内部工人技术等级比例，并确保满足劳动组合优化要求。如下表
工种
按工程施工阶段投入劳动力情况
底板防水施工
侧墙防水施工
顶板防水施工

防水工
20
15
35

普工
15
4
16

电工
1
1
1

注：⑴、本计划是以每班八小时工作制为基础编制的
⑵、为保障本工程保质按期完工，底板防水分2个段施工（见附图）。施工部位为1轴至7轴,7轴至14轴区域内的底板防水。
⑶、所有施工人员选用具有多年施工经验的工人，参加过多项重点工程的防水施工工作，技术操作水平和工作职业道德都具备提供优良施工服务的条件，能够胜任攻坚战。为了更好的为工程提供施工服务，我们将对拟派往现场的劳动力再次进行上岗前培训，从而提高其在规章制度、安全施工、操作技术、精神文明教育4个方面水平，确保工程的顺利完成。
⑷、在施工中，项目将统一协调，合理穿插，精心部署。各个施工班组会紧密配合，并根据进度计划、现场施工工作面条件组织好材料、劳动力进工作面，充分利用平面、空间和时间组织交叉作业，避免出现突击施工，确保总工期的实现。为确保工期目标的实现，本公司还将配备后备补充人员，根据现场意外情况变化可随时调度、补充现场施工力量。
3.4、主要材料计划
对于该工程的施工，主要材料用量见下表
材料名称
单位
数 量
施 工 部 位
聚乙烯丙纶复合卷材
㎡
3212
侧墙
聚乙烯丙纶复合卷材
㎡
1968
底板
防水材料根据现场的工程进度进场。
四、施工安排
4.1、施工进度计划
根据工程总体部署计划，地下室底板防水计划施工日期为2016年6月15日至2013年6月27日；外墙防水施工计划日期为2014年6月28日至6月30日。
4.2、总的施工顺序
基础垫层砼 → 基层清理 → 基础底板防水施工 → 防水保护层施工→基础及地下室外墙砼浇筑→基层清理→基础外墙外立面防水施工 → 防水保护层施工
五、施工方法
5.1、材料选择
聚乙烯丙纶复合卷材（不小于0.7），专用水泥基粘贴剂。
5.2、施工工艺要求
本工程防水占地面积大，规模大，地下室底板、外墙防水等级为一级，基础防水底板及外墙混凝土抗渗等级P6，聚乙烯丙纶复合防水卷材两道。但底板、侧墙的防水细部节点做法具有通用性。在此种施工工艺设计略去具体结构尺寸，而以标准卷材防水系统施工工艺尺寸标注。
5.2.1防水砼施工
防水混凝土采用预拌混凝土，泵送浇筑；在与混凝土生产单位签订混凝土供应合同时，对防水混凝土提出如下技术要求，并作为合同的补充部分：
1、混凝土的强度等级、抗渗等级
2、坍落度：100-140mm
3、初凝时间：4-6h
4、砂率不大于40%
混凝土进场前混凝土生产单位提供混凝土的配合比通知单。控制入场混凝土质量：混凝土进场后，及时检查。混凝土的出机时间，做好开始浇筑、浇筑完成的时间记录，保证混凝土在初凝前浇筑完。在浇筑过程中，试验员随机对进场的混凝土进行坍落度检查，对不符合要求的混凝土退出现场。
5、底板混凝土浇筑：底板以后浇带或变形缝为界分块浇筑，每块连续浇筑，不留置施工缝；施工时采用多台混凝土泵同时浇筑，节约混凝土停留时间，以避免混凝土出施工冷缝。如果底板较厚时，要分层浇筑，每
次浇筑度为450mm左右。 外墙混凝土浇筑：浇筑混凝土前先浇筑一层30mm～50 mm厚与混凝土同配合比的减石水泥砂浆，再正式浇筑墙体混凝土。对于高度超过2m的墙体，为防止混凝土离析，采取在混凝土泵管的末
端加一节帆布软管，浇筑时先将软管放入墙内，然后分层（深度不大于450mm）浇筑、分层振捣。混凝土振捣：在混凝土浇筑前，要对混凝土振捣工进行培训。上层振捣时要插入下层5cm以上，以保证混凝土的整体性。
6、后浇带的设置和处理：后浇带按设计要求留设，根据设计要求45天后再浇筑，采用微膨胀混凝土。后浇带砼应一次性浇筑，不得留设施工缝，砼浇筑后及时养护，并保持至少28d的湿润养护。
7、混凝土养护
底板混凝土养护：底板浇筑完在第二次搓平后，即覆盖一层塑料布，防止混凝土失水，如果混凝土表面温度
过高，在塑料布上浇水降温，养护时间不少于14d。墙体混凝土养护：墙体模板拆除后，即在两侧满挂麻袋片，并根据天气况，按时浇水，保证麻袋片保持湿润。　　
8、穿墙螺栓地下室外墙模板穿墙螺栓全部采用带止水环的专用工具式穿墙螺栓（如下图），模板拆除后用膨胀水泥砂浆将穿墙螺栓凹坑处封严。工具式止水螺栓穿墙管所有穿过地下室外墙的管线均做金属套管，金属套管分刚性套管和柔性套管；穿管后，穿墙管与套管之除用
浸聚氨酯麻丝填严，并用干硬性水泥捻死外，外侧再做好防水加强处理（如下图）：穿墙套管防水节点柔性
穿墙软套管防水节点
9、划分检验批：
按混凝土外露面积每100m2抽查一外，每处10m2,且不少于3处；细部构造全数检查。验收前与监理单位一起划分检验批，确定检验批数量。技术资料检查
（1）、混凝土生产单位提供的混凝土合格证，碱含量计算书。
（2）、现场混凝土的强度报告，抗渗试验报告。
（3）、后浇带、施工缝、穿墙管等细部构造及迎水面钢筋保护层厚度隐蔽验收记录。
10、检验批验收记录。
  外观质量检查
  防水混凝土表面坚实、平整，无露筋、蜂窝、麻面等缺陷。
  预埋管等埋设件位置、埋设正确。
  防水混凝土结构的表面裂缝宽度不大于0.2mm，并无贯通现象。
  迎水面钢筋保护层检测合格点数在90％以上，且不得有负数点。
5.2.2聚乙烯丙纶复合防水卷材施工
⑴ 施工地下室底板大面积聚乙烯丙纶复合卷材的原理
由于100㎜厚的C20混凝土垫层为刚性结构体系，而防水层为柔性材料在钢筋混凝土结构底板和垫层之间为柔软的夹层，因此100㎜厚的混凝土垫层在整体结构荷载作用下必然发生裂缝，防水层如果紧密粘结在垫层上容易遭受“裂缝反射”破坏，因此防水层为一层柔材料，保证防水效果的整体性。
聚乙烯丙纶复合卷材属柔性防水材料，直接附着于基层面，并能渗入基层表面，形成整体防水效果。
聚乙烯丙纶复合卷材属柔性防水材料，具有抗裂型，达到本工程一级防水要求。
⑵底板周边卷材甩茬与后期侧墙的施工方法
底板周边先砌筑模板墙，防水层在模板墙上预留甩茬与后期侧墙防水层衔接，具体做法如下：
底板卷材在此处第一期甩茬做法：
第一层卷材施工到此以模板墙内侧顶端为准，甩出200mm长度的卷材预留，预留部分的搭接带不粘结。为了保证此部位卷材后继施工的洁净和不被破坏，在上面铺设丙纶布后、再砌筑两层混合砂浆砖墙的临时保护墙。如下图：

侧墙卷材在此处第二期接茬做法：
首先仔细拆除模板墙上的临时保护墙，对甩茬卷材进行清理干净、对防水层内的水泥砂浆保护抹面进行平滑修复，立墙混凝土结构面涂刷基层处理剂进行抗渗增强处理；然后先铺贴预留的甩茬卷材，再铺贴立墙面的卷材，接合顺序是后期卷材压前期卷材，两者搭接150㎜。如下图所示：

②施工步序流程：
剔除卷材甩头上的临时保护墙→对甩茬卷材进行清理及圆角修复→涂刷基层处理剂→水平施工缝附加层施工→第一层预留的卷材铺贴→侧墙卷材铺贴（接合顺序是后期卷材压前期卷材）→检查验收→成品保护。
⑶底板高低错台、集水坑处、独立基础防水做法：
底板高低变化处/集水坑的阴阳角转折处设置与大面同材质的卷材专用附加层，原则上附加层宽度500mm，具体尺寸应以现场实际情况确定，若附加层与相邻的附加层之间的间距小于300㎜时，则两道附件层合并为一个连续层铺设。如下图所示：

⑸、后浇带防水的施工方法：
本工程由于规模大，设有多道后浇带；地下工程防水的经验表明后浇带、施工缝是渗漏水的多发区域，俗有“十缝九漏”的说法，其原因是后浇带内的可压缩性填充材料在地下水压力下产生变形、卷材防水层直接承受水压而产生变形破坏所致，因此后浇带处面对的较大威胁是压力水作用下的卷材变形破坏，卷材防水系统应尽量避免承受地下水压，结合图纸所示，在交接处设有后浇带，后浇带作为结构的永久缝隙，是防水薄弱环节，必须在技术上得到高度的重视。卷材防水系统在后浇带防水节点做法如下：
防水板后浇带做法：如下图

②顶板后浇带做法：如下图

③外墙后浇带做法：如下图：

④后浇带施工的工艺流程及操作要点：
a、后贴式工艺流程：基层处理→第一层防水卷材铺贴（第一层在后浇带中间400mm范围空铺，其余部位点粘或条粘）→第二层防水卷材铺贴（第二层与第一层必须满粘）→弹后浇带控制线→优质双面自粘卷材→胶凝粘接剂封口→成品保护。
b、操作要点及技术要求
a)尺寸：将基层清扫干净，按图纸说明弹出后浇带的中线和边线、验线合格后根据后浇带的具体位置按构造层次施工，铺贴后应平整、顺直，搭接尺寸正确，不得扭曲所用材料。
b)细部处理：卷材层在后浇带中间400mm范围内采用空铺，其余周边600mm范围内采用点粘或条粘，卷材和卷材之间满粘。
c)接缝处理:同层搭接时，搭接尺寸为100mm。
⑹、卷材的收头施工方法
卷材防水系统的终端收口处理是防水系统安全性能的集中表现，如果收口处理不好，会导致周边提前损坏。采用特制的收口金属压条，在保证防水系统的安全性能的前提下，对延长防水系统的安全使用寿命起到极大的帮助。如下图所示：

⑺、穿墙管道防水施工方法
在地下外墙部分有众多的管线进入室内，需要在结构外墙上设置大小不一的穿墙管，该部位的防水处理直接影响整体外墙的安全性，应严格按照规范施工。我们在所有管线套管上的防水卷材收口处采用不锈钢金属箍辅助紧固固定，在该部位的施工做法如下图所示：

⑻、后浇带防水施工方法：
本工程的后浇带，包括设计预留和施工预留。防止后浇带防水层破坏是防水施工的关键，因此在防水施工中设置必要的防水附加层是必须的。
外墙后浇带防水处理的关键是放置止水钢板，对外防外贴法施工的侧墙，在铺贴防水卷材之前，在后浇带位置设置过渡承压板，使防水卷材顺利通过，并防止回填土的挤压；外防内贴法施工时，在浇筑侧墙混凝土之前，安装固定好的止水钢板。

5.3、防水卷材施工工法
⑴底板部位聚乙烯丙纶复合防水卷材施工
1）施工工法
①底板部位铺贴于砼垫层上的聚乙烯丙纶复合防水卷材铺粘垫层上，在独立基坑内及周边600mm范围、结构转角处周边600mm范围、后浇带及周边600mm内范围、卷材导墙立面及平面600mm范围的部位涂刷基层处理剂，在此细部范围内卷材与基层之间采用满粘。
②卷材的搭接，卷材长边搭接宽度为100mm，短边搭接宽度为100mm
③阴阳角、转角处及细部节点部位加设与主材同材质的附加层，宽度为500mm。
2）施工工艺
①工艺流程：基层处理→阴阳角、细部节点等部位涂刷基层处理剂→细部节点附加层施工→附加层验收→弹线→铺设聚乙烯丙纶复合卷材两道→检查验收聚乙烯丙纶复合卷材→成品保护。
②卷材的铺贴及搭接
卷材长边搭接宽度为100mm，短边搭接宽度为100mm，搭接带要完全形成密合粘贴，大面卷材短边错开不少于1.5m，如下图所示：
为了充分保证施工质量，结合实际，本公司准备采用指派技术全面的作业工人在现场进行预制，严格按照图纸尺寸放样、裁剪、热合，并通过严格的质量检测，优点：保证防水系统质量，缩短工期。
3）操作要点及技术要求
① 基层处理：将基层清扫干净，基层应平整、清洁、整体性好。
② 涂刷基层处理剂：将专用基层处理剂涂刷在已处理好的基层表面（仅在基坑内及周边600mm范围、结构转角处周边600mm范围、后浇带及周边600mm内范围、卷材导墙立面及平面600mm范围的部位涂刷基层处理剂），并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行附加卷材的粘贴施工。
③ 一般细部附加处理：附加层卷材结合现场实际的结构转角、三面阴阳角等部位进行附加层裁制，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材粘贴在已涂刷一道基层处理剂的基层上，附加层要求无空鼓，并压实铺牢。
④铺粘施工聚乙烯丙纶复合卷材：在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长边100mm、短边为100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。
⑤ 接缝处理。必须保证搭接处卷材间的胶凝材料挤出。
⑥ 检查验收聚乙烯丙纶复合卷材粘接质量：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现粘贴不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，上下层卷材长边错开1/3～1/2幅宽卷材，短边错开不少于1.5m，检查合格后方可进入下一道工序施工，
⑦分工序自检合格后报请总包、监理及建设方按照国标《地下防水工程质量验收规范》（GB 50208-2011）验收，验收合格后方可进入下一道工序施工。
⑵、侧墙部位聚乙烯丙纶复合卷材施工
1）施工方法：侧墙部位防水层采用聚乙烯丙纶复合防水卷材，冷粘法施工。
①首先清理干净要施工部位的建筑垃圾，仔细地拆除临时保护墙，必要时用吸尘器吸除灰尘。
②直接在结构侧墙上涂刷BPS-201基层处理剂
③抹胶凝浆粘贴卷材。
④卷材的搭接拼接均采用冷粘法满粘，卷材长边搭接宽度为100mm，短边搭接宽度为100mm。
⑤阴阳角、转角处及细部节点部位加设500mm宽卷材附加层。
2）施工工艺
①工艺流程
基层处理→涂刷基层处理剂→卷材附加层→弹线→卷材铺贴两道→验收聚乙烯丙纶复合卷材→收头处理→防水层验收→成品保护。
②操作要点及技术要求
a、基层处理：将基层清扫干净，基层应平整、清洁、干燥。
b、基层处理剂：用长柄滚刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）。
c、一般细部附加增强处理：用附加层卷材两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面抹胶凝浆，抹好后可立即粘贴在基层上，附加层要求无空鼓，并压实铺牢。
d、弹线：在已涂刷好的基层表面，按搭接缝尺寸（长边100mm、短边为100mm），将铺贴卷材的基准线弹好，以便按此基准线进行卷材试铺贴。
e、卷材由下往上推滚卷材进行铺贴，将起始端卷材粘牢后，边抹胶凝浆边推滚卷材进行粘铺，后随一人施行排气压实工序。
f、接缝处理。用胶凝浆抹满搭接边上卷材底面，必须保证搭接处卷材间的胶凝材料密实，且有胶凝材料从边端挤出即可。
g、检查验收：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现粘接不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查合格后方可进入下一道工序施工，特别要注意平立面交接处、转角处、阴阳角部位的做法是否正确。
h待自检合格后报请监理及建设方按照《地下防水工程质量验收规范》（GB 50208-2011）进行验收，验收合格后及时进行保护层的施工。
⑶顶板部位防水层采用聚乙烯丙纶复合冷粘法施工。
1）首先清理干净要施工部位的建筑垃圾，用吹风机或吸尘器清除干净基层灰尘。
2）直接在顶板上涂刷专用基层处理剂，增强基层的抗渗性能。
3）用水泥基防水涂料涂刷基层，干燥后满粘卷材。
4）卷材的搭接拼接均采用胶凝材料满粘，卷材长边搭接宽度为100mm，短边搭接宽度为100mm。
5）施工工艺和操作要点按上述说明执行。
6）施工工艺
①工艺流程：基层处理→阴阳角、细部节点等部位涂刷基层处理剂→细部节点附加层施工→附加层验收→弹线→第一层卷材施工→第二层卷材施工→检查验收卷材→成品保护。
②卷材的铺贴及搭接
卷材长边搭接宽度为100mm，短边搭接宽度为100mm，搭接带要完全形成密合、以自然溢出胶凝材料为准。
③操作要点及技术要求
a、基层处理：将基层清扫干净，基层应平整、清洁。
b、一般细部附加处理：附加层卷材结合现场实际的结构转角、三面阴阳角等部位进行附加层裁制，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用胶凝满涂，然后可立即粘贴在基层上，附加层要求无空鼓，并擀平整压实。
c、施工卷材：在已处理好的基层表面，沿基准线进行卷材粘接铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。
d、接缝处理。搭接边上层卷材底面和下层卷材上表面胶凝材料满涂，必须保证搭接处卷材间的胶凝材料满，且有胶凝材料从边端挤出，形成匀质条，达到封闭接缝口的目的。
e、检查验收聚乙烯丙纶复合卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现粘接不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，上下层卷材长边错开1/3～1/2幅宽卷材，短边错开不少于1.5m，检查合格后方可进入下一道工序施工。
f、分工序自检合格后报请总包、监理及建设方按照国标《地下防水工程质量验收规范》（GB 50208-2011）验收，验收合格后方可进入下一道工序施工。
六、质量要求
6.1、质量要求
防水层的施工中，防水层完成后应由专人进行检查验收，合格后方可进行下一道防水层的施工。
施工中按规定做好分项工程的交接检查，接受监理单位的验收，并在工程隐蔽之前接受建设、施工、监理三方的验收，未经检查验收，不得进行下道工序的施工；合格后方可进行下一道工序的施工。
工程的防水验收应严格按《地下防水工程质量验收规范》（GB 50208-2011）及审定的施工方案执行。按相关规定提交防水工程竣工资料。
6.2、检验方法
⑴卷材防水层的施工质量检查验收数量，应按铺贴面积每100平米抽查1处，每处10平米，且不得少于3处；
⑵卷材防水层所用卷材及主要配套材料必须符合设计要求。检查方法：检查出厂合格证
⑶ 卷材防水层所用卷材及其配套材料必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。
⑷卷材防水层在转角处、后浇带、施工缝、穿墙管等部位做法必须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
⑸卷材防水层的搭接缝应粘贴或焊接牢固，密封严密，不得有扭曲、皱折、翘边和起泡等缺陷。
检验方法：观察检查。
⑹采用外防外贴法铺贴卷材防水层时，立面卷材接槎的搭接宽度，卷材应为100mm，且上层卷材应盖过下层卷材。
检验方法：观察和尺量检查。
⑺侧墙卷材防水层的保护层与防水层应结合紧密、保护层厚度应符合设计要求。
检验方法：观察和尺量检查。
⑻卷材搭接宽度的允许偏差应为-10mm。
检验方法：观察和尺量检查。
⑼后浇带、施工缝、穿墙管等部位所用止水带、遇水膨胀止水条或止水胶、填缝材料和密封材料必须符合设计要求。防水构造必须符合设计要求。
1） 墙体水平施工缝应留设在高出底板表面不小于300mm的墙体上。拱、板与墙结合的水平施工缝，宜留在拱、板和墙交接处以下150mm～300mm处；垂直施工缝应避开地下水和裂隙水较多的地段，并宜与后浇带相结合。
检验方法：观察检查和检查隐蔽工程验收记录。
2）在施工缝处继续浇筑混凝土时，已浇筑的混凝土抗压强度不应小于1.2MPa。
检验方法：观察检查和检查隐蔽工程验收记录。
3）水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆、涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，再铺30mm～50mm厚的1：1水泥砂浆，并及时浇筑混凝土。
检验方法：观察检查和检查隐蔽工程验收记录。
4） 垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并及时浇筑混凝土。
检验方法：观察检查和检查隐蔽工程验收记录。
5）中埋式止水带及外贴式止水带埋设位置应准确，固定应牢靠。
检验方法：观察检查和检查隐蔽工程验收记录。
6）遇水膨胀止水带应具有缓膨胀性能；止水条与施工缝基面应密贴，中间不得有空鼓、脱离等现象；止水条应牢固地安装在缝表面或预埋凹槽内；止水条采用搭接连接时，搭接宽度不得小于30mm。
检验方法：观察检查和检查隐蔽工程验收记录。
7） 中埋式止水带的接缝应设在边墙较高位置上，不得设在结构转角处；接头宜采用热压焊接，接缝应平整、牢固，不得有裂口和脱胶现象。
检验方法：观察检查和检查隐蔽工程验收记录。
8） 中埋式止水带在转角处应做成圆弧形；顶板、底板内止水带应安装成盆状，并宜采用专用钢筋套或扁钢固定。
检验方法：观察检查和检查隐蔽工程验收记录。
9） 外贴式止水带在后浇带与施工缝相交部位宜采用十字配件；外贴式止水带在后浇带转角部位宜采用直角配件。止水带埋设位置应准确，固定应牢靠，并与固定止水带的基层密贴，不得出现空鼓、翘边等现象。
检验方法：观察检查和检查隐蔽工程验收记录。
10）安设于结构内侧的可卸式止水带所需配件应一次配齐，转角处应做成450坡角，并增加紧固件的数量。
检验方法：观察检查和检查隐蔽工程验收记录。
11）嵌填密封材料的缝内两侧基面应平整、洁净、干燥，并应涂刷基层处理剂；嵌缝底部应设置背衬材料；密封材料嵌填应严密、连续、饱满，粘结牢固。
检验方法：观察检查和检查隐蔽工程验收记录。
12） 后浇带处表面粘贴卷材功涂刷涂料前，应在缝上设置隔离层和加强层。
检验方法：观察检查和检查隐蔽工程验收记录。
⑾ 后浇带
1） 后浇带用遇水膨胀止水条或止水胶、预埋注浆管、外贴式止水带必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。
2）补偿收缩混凝土的原材料及配合比必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告。
3）后浇带防水构造必须符合设计要求。
检验方法：检查混凝土抗压强度、抗渗性能和水中养护14d后的限制膨胀率检测报告。
4） 补偿收缩混凝土浇筑前，后浇带部位和外贴式止水带应采取保护措施。
检验方法：观察检查。
5）后浇带两侧的接缝表面应先清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料；后浇混凝土的浇筑时间应符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
6）遇水膨胀止水条的施工应符合本规范第5.1.8条的规定；遇水膨胀止水胶的施工应符合本规范第5.1.9条的规定；预埋注浆管的施工应符合本规范第5.1.10条的规定；外贴式止水带的施工应符合本规范第5.2.6条的规定。
检验方法：观察检查和检查隐蔽工程验收记录。
7）后浇带混凝土应一次浇筑，不得留施工缝；混凝土浇筑后应及时养护，养护时间不得少于28d。
检验方法：观察检查和检查隐蔽工程验收记录。
⑿ 穿墙管
1）穿墙管用遇水膨胀止水条和密封材料必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。
2）穿墙管防水构造必须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
3） 固定式穿墙管应加焊止水环或环绕遇水膨胀止水圈，并作好防腐处理；穿墙管应在主体结构迎水面预留凹槽，槽内应用密封材料嵌填密实。
检验方法：观察检查和检查隐蔽工程验收记录。
4）套管式穿墙管的套管与止水环及翼环应连续满焊，并作好防腐处理；套管内表面应清理干净，穿墙管与套管之间应用密封材料和橡胶密封圈进行密封处理，并采用法兰盘及螺栓进行固定。
检验方法：观察检查和检查隐蔽工程验收记录。
5）当主体结构迎水面有柔性防水层时，防水层与穿墙管连接处应增设加强层。
检验方法：观察检查和检查隐蔽工程验收记录。
6） 密封材料嵌填应密实、连续、饱满，粘结牢固。
检验方法：观察检查和检查隐蔽工程验收记录。
七、质量保证措施
7.1、质量保证中的过程控制
为了确保聚乙烯丙纶复合防水卷材产品质量，本项目制定了严格的质量控制程序，入库前按标准检测，并收取厂家质保资料，才能出具入库通知单，库房管理员根据入库通知单入库，否则，进行退货处理。在监理旁站下取样检测，合格进入下道工序，不合格，不得使用。
7.2、施工质量保证体系与措施
质量目标：地下防水工程质量等级达到中华人民共和国《工程施工质量验收规范》的合格标准。
⑴质量保证体系
项目组织机构
公司将委派具有类似工程施工经验的优秀项目管理人员组建本工程项目经理部，在总部的服务和控制下，充分发挥企业的整体优势和专业化施工保障，按照企业成熟的项目管理模式，严格按照ISO9001-2008模式标准建立的质量保证体系来运作。项目质量保证体系图

项目经理：黄国华

项目质量总监
现场技术负责人

木工队兼职质量员

专业分包队兼职质量员
钢筋队兼职质量员
设备队兼职质量员
瓦工队兼职质量员

各专业施工班组

根据项目组织机构图，建立项目岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各岗位各负其职，定期对项目各级管理人员进行考核，并与奖金直接挂钩，奖励先进、督促后进。
建立由公司宏观控制，项目经理领导，技术负责人策划、组织实施，现场经理和技术负责人中间控制，内部监理工程师检查和监控的管理系统，形成从项目经理部到各作业班组的质量管理网络。
公司对本项目的服务控制
①工程前期质量工作的交底与指导
为了保证本工程质量有一个良好的开端，保障质量保证体系严格运作，在项目开工之初并且项目管理人员基本配备齐全后，公司内部监理组对项目进行交底和指导，包括质量通病作业前解决指导和如何运行实施、质量资料、台帐的建立及要求等。
②工程质量考核
包括工程阶段考核、旬考核和综合竞赛评比。质量保证组每日组织一次工程质量全面检查，检查内容包括质量体系运行情况、工程实体质量、资料台帐情况等，在施工现场对检查情况进行讲评，对检查中出现的问题下发整改通知并跟踪整改，形成质量通报。
③促进项目进行交流
公司经常组织项目管理人员到其它样板工地参观学习，定期组织项目总结交流，学习其他项目的先进经验，借鉴其好的做法，对照别人找出自己的差距使本工程的质量更上一层楼。
⑵、施工质量管理制度
目标管理
我们将对该工程的各个分项工程进行详细的目标分解，让每个工序环节、每一位现场员工都有明确的目标，以加强施工过程中的质量控制，确保分部、分项工程目标实现，从而顺利实现整体防水工程的质量目标。
项目经理的质量目标：确保防水工程总体质量目标实现；
技术负责人质量目标：各分项工程一次验收合格；
班组长质量目标：每道工序一次验收合格。
施工工人：做好每一个施工工次序的施工操作。
过程质量预控
①项目开工之初，编制防水施工生产计划。
②加强对图纸了解、项目部将定期组织技术人员、现场施工管理人员进行图纸和规范的学习，做到熟悉图纸和规范要求，严格按图纸和规范施工。同时也给图纸多把一道关，在学习过程中对图存在的问题及时找出，并将信息、建议及时反馈给总包单位。
③施工前技术交底到位:用以指导工程的施工，交底的可操作性，做到三者互相对应、相互衔接、相互交圈，层次清楚、严谨全面，符合规范，使之真正成为我们施工中可以遵循依靠的指导文件。
④做好培训和交底:增强全体员工的质量意识是创过程精品的首要措施，项目将定期组织质量讲评会、标准和技术知识的培训工作，促使项目人员的素质不断提高，从人的因素上消除产生质量问题的源头。
⑤项目对工人班组长及主要施工人员，按不同专业进行技术、工艺、质量综合培训，未经培训或培训不合格的工人不允许进场施工。
加强过程控制，创“过程精品”
由于各工种交叉频繁，对于成品和半成品，容易出现二次污染、损坏和丢失，影响工程进展，增加额外费用。我们将要制定成品、半成品保护的主要措施，并设专人负责成品保护工作。在施工过程中对易受污染、破坏的成品和半成品要进行标识和防护，由专门负责人经常巡视检查，发现现有保护措施损坏的，要及时恢复。
工序交接检要采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
⑥奖罚制度
我们在工程施工中将实行奖惩公开制，制定详细、切合实际的奖罚制度和细则，贯穿工程施工的全过程。由项目质量总监负责组织有关管理人员对在施作业面进行检查和实测实量。对严格按质量标准施工的班组和人员进行奖励，对未达到质量要求和整改不认真的班组进行处罚。
⑶、质量保证措施
施工用材料进场严格管理
现场项目部队进入施工现场的防水主材、辅助材料系统配件负有完全的二次查验的责任。防水主材必须具备生产许可证、产品合格证、出厂检测报告。
严格按国家有关标准和规范要求，按批量、批次抽样复检，并向监理和总包单位提供复检报告。
随时接受甲方、监理和总包单位对进场产品的抽检。确保无一不合格产
