(完整版)最牛视频监控投标方案
广东培正学院
校园安全监控建设、改造项目

技
术
方
案

北京大恒创新技术有限公司
广州分公司

- 35 -

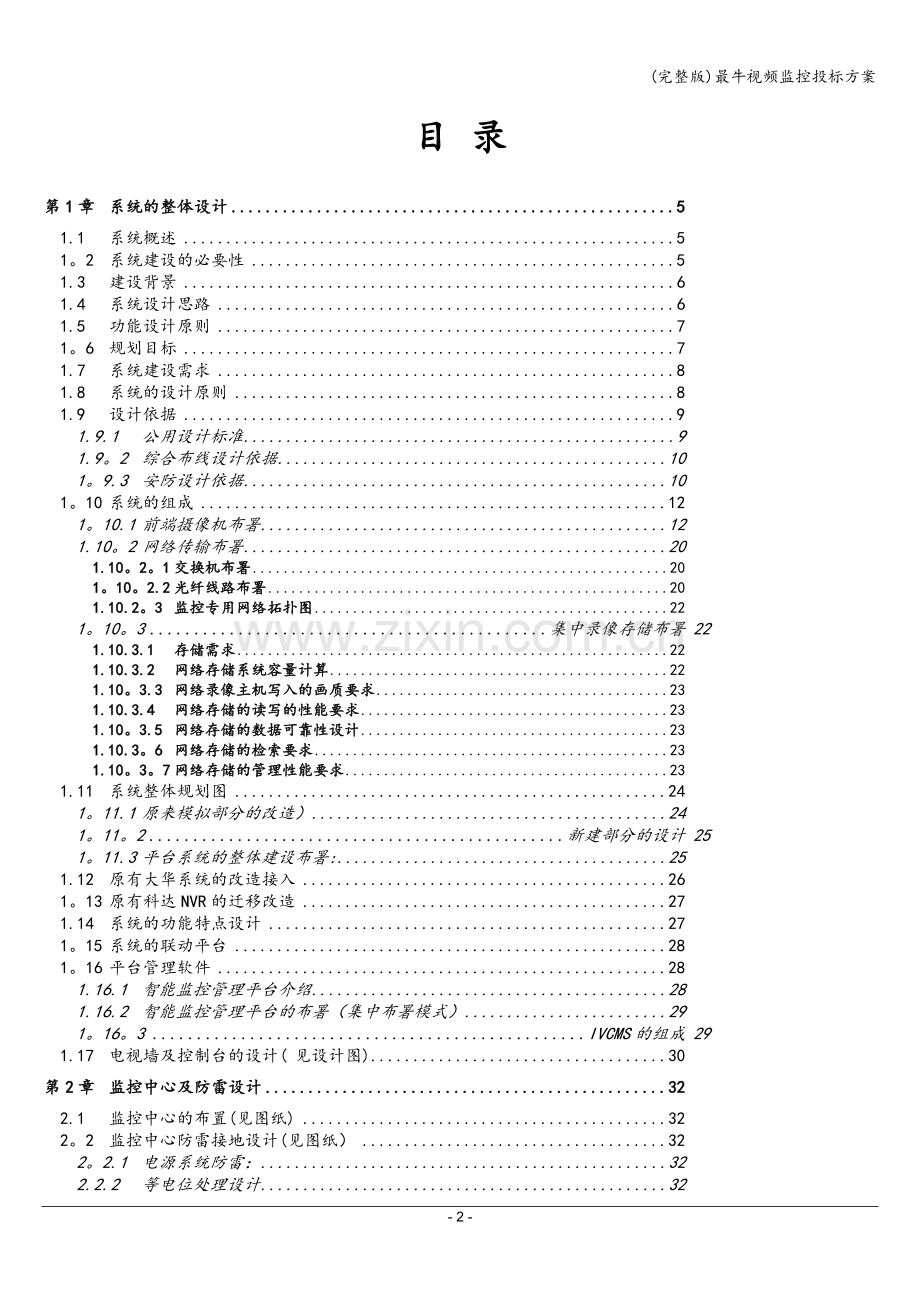

目 录
第1章 系统的整体设计 5
1.1 系统概述 5
1。2 系统建设的必要性 5
1.3 建设背景 6
1.4 系统设计思路 6
1.5 功能设计原则 7
1。6 规划目标 7
1.7 系统建设需求 8
1.8 系统的设计原则 8
1.9 设计依据 9
1.9.1 公用设计标准 9
1.9。2 综合布线设计依据 10
1。9.3 安防设计依据 10
1。10 系统的组成 12
1。10.1 前端摄像机布署 12
1.10。2 网络传输布署 20
1.10。2。1 交换机布署 20
1。10。2.2 光纤线路布署 20
1.10.2。3 监控专用网络拓扑图 22
1。10。3 集中录像存储布署 22
1.10.3.1 存储需求 22
1.10.3.2 网络存储系统容量计算 22
1.10。3.3 网络录像主机写入的画质要求 23
1.10.3.4 网络存储的读写的性能要求 23
1.10。3.5 网络存储的数据可靠性设计 23
1.10.3。6 网络存储的检索要求 23
1.10。3。7 网络存储的管理性能要求 23
1.11 系统整体规划图 24
1。11.1 原来模拟部分的改造） 24
1。11。2 新建部分的设计 25
1。11.3 平台系统的整体建设布署: 25
1.12 原有大华系统的改造接入 26
1。13 原有科达NVR的迁移改造 27
1.14 系统的功能特点设计 27
1。15 系统的联动平台 28
1。16 平台管理软件 28
1.16.1 智能监控管理平台介绍 28
1.16.2 智能监控管理平台的布署（集中布署模式） 29
1。16。3 IVCMS的组成 29
1.17 电视墙及控制台的设计( 见设计图) 30
第2章 监控中心及防雷设计 32
2.1 监控中心的布置(见图纸) 32
2。2 监控中心防雷接地设计(见图纸） 32
2。2.1 电源系统防雷： 32
2.2.2 等电位处理设计 32
2.2.3 监控中心接地地网设计 33
2。3 监控中心供电系统设计(见图纸) 33
2。3.1 供电线路负载设计 33
2。3.2 供电线路控制设计 33
2.4 监控中心其它配套设施设计(用户自行建设） 34
2.5 前端室外立杆防雷设计 34
第3章 监控设备选型 36
3.1 DICIEVX迪科韦讯品牌简介 36
3.1。1 DICIEVX公司资质与荣誉 36
3。1。2 Dicievx产品应用案例 37
3。2 系统设备选型介绍 43
3.2。1 前端设备 43
3。2.1。1 室外模拟红外摄像枪（DC—26G5） 43
3。2。1.2 室内网络红外摄像枪（DN—58(C1DCCI5）) 45
3.2.1.3 室外网络高清红外摄像枪(DN-58（HD1CMI-3)) 46
3。2.1。4 室内网络红外半球（DN—58（C1DBC）） 49
3.2.1。5 室内网络红外高速球DN-58（32WMKR1-S1W）,DN—58（32WMKR1—L2R） 50
3.2。1。6 室外模拟红外高速球DD-32WMKR1-S1W，DD-32WMKR1-S3W 52
3.2。2 中端编码传输设备 54
3。2.2。1 单路编码器DN—58（S1D） 54
3.3 山特UPS（ EX 3C3 30KS） 57
3。4 服务器 59
3。5 存储 59
第4章 设计、施工图纸 61
第5章 项目实施方案 62
5.1 施工方法 62
5。1。1 施工流程图 64
5.1.2 质量、安全等技术组织保证措施 65
5.1.2.1 工程质量 65
5。1.2。2 安全施工措施 65
5.2 对用户设备安装调试承诺 66
5。2.1 项目计算机遵循的规范 68
5。2。2 项目的施工流程图 68
5。2。3 主要机械进场计划 69
5。2。4 劳动力安排计划 69
5.3 工程施工管理 69
5.3。1 确保工程质量的技术组织措施 70
5。3.2 确保安实施的技术组织措施 73
5。3。3 确保工期的技术组织措施 74
5.3。4 确保安全文明施工的技术组织措施 75
5。3。5 进度控制的方法 78
5.4 项目的实施方法 79
5.4。1 施工前的准备工作 79
5。4。2 现场勘察和图纸现场签证记录 79
5。4。3 系统的深化设计图纸会审 79
5。4。4 施工材料准备 80
5。4。5 技术交底 80
5。4.6 工程材料和设备的运输 80
5.5 项目施工及施工要求 81
5.5.1 弱电管、线、槽施工标准及要求 81
5.5.2 电缆桥架的安装 81
5.5.3 线管的敷设 82
5.5。4 弱电电缆敷设 84
5.5。5 电缆头制作安装 84
5。5。6 前端设备防雷接地需求 86
5。6 系统测试 87
5。6.1 测试前准备 87
5。6。2 测试方法 87
5.6.3 测试计划、内容、步骤 88
5。7 项目验收和验收标准 89
5。7.1 系统验收服务 89
5.7。2 系统全过程检验与验收 90
5.7。3 产品外观验收 91
5.7.4 技术规格验收 91
5。7.5 局部配套验收 91
5。7.6 工程实施子项目验收 92
5.7.7 竣工验收项目移交 92
5。7.8 工程竣工技术文件内容 92
5.7.9 竣工验收技术文档 92
5.8 技术培训方案 93
5。8.1 培训体系 93
5.8.2 培训方式 94
5.8.3 基本培训内容与课程 95
第6章 售后服务方案 99
·
第1章 系统的整体设计
1.1 系统概述
科学技术的发展推动着整个社会的进步，信息技术的迅速普及和广泛应用，为这个世界开拓了前所未有的广阔视野，展现了其非凡的魅力。信息技术的发展也给我们的管理理念带来了巨大的变化,现代科学技术和先进管理方式的结合，将会使得我们的管理更加科学、合理，大幅度的提高人们的工作效率.
近年来，随着电子信息技术和计算机网络技术的发展，我国监控系统建设在技术水平和实际应用等方面都取得了长足的进步，在社会众多领域得到了广泛的应用。为提高学校在综合安全管理上的效能，给学校的安全运行以充分的技术保证,国家教育部提出建立”平安校园”的综合管理平台，建立覆盖各省各市甚至全国高校的视频监控网络，实现考试过程和校园安全的监控指挥。确保构建一个和谐平安的综合校园。
在信息化高度发达的今天，大学校园引进国内国际最新科技成果，建设 “平安校园，监控、网络一体化，面向校园新应用”的安全防范管理系统，充分发挥大学校园的综合管理的效益，真正实现办公数字信息化、管理科学化、防范严谨化、操作智能化的理念，对本次项目建设具有重要的意义。
借助智能信息化系统管理手段，引入先进的智能化管理系统，是建设好广东培正学院校园安全监控建设、改造项目的直接方法。通过完善的智能化信息系统的建设,实现管理水平的整体提高。
探索具有中国特色的先进的全智能化系统,以网络为基础、视频监控为依托、真正实现以图像和数据于一体的高科技的管理模式，开辟科学管理的新路子，是本方案灵魂.

1.2 系统建设的必要性
为了认真落实国务院《企业事业单位内部治安保卫条例》和教育部《校园安全管理办法》，加强学校的安全保卫工作，有必要建设校园安全监控系统，在资金有限的范围内充分考虑能覆盖学校大门、行政楼、图书馆、体育中心、教学楼、学生公寓、等重点区域，通过视频监控能实现一有警情即能快速反应，最大限度的保障了校内师生的性命、财产等安全，也方便学校安保人员及时发现异常并进行处理.提供安全有力的安防系统保障。
在当今信息化、智能监控的迅速发展，也是当今学校必不可少的配套管理硬件设施建设项目之一,只能通过一体化的科学管理，才能提升学校的综合管理能力，保障学校治安管理的综合效能.做到万无一失的管理,是有依赖于监控系统的平台建设。
1.3 建设背景
广东培正学院是一所全日制民办本科院校，是一所坚持公益性办学的民办高校。学院座落在广州市花都区赤坭镇集益水库畔,在校学生人数约13700人，教职员、工勤人员近1500人。学院用地1000亩,校园呈半开放式。拥有各类建筑31万平方米,各类建筑58栋，为了提供给师生一个安全的生活环境,需建立起一个高效的数据语音通信，安全、成熟、完善的安全防范智能控制系统，以保障校园学生、教师、及财产的安全并结合监控系统提高学校的的整体管理水平。
学院现建有14个独立的监控系统，并分别设有十四个监控中心,共有模拟摄像枪334支，科达品牌NVR录像机7台，19台大华品牌DVR录像机）。
本次工程要求把所有现有的监控系统信号接入到新的监控系统平台，新的监控系统平台能调取所有原大华录像机的图像并可以按需要进行上墙处理。原来科达品牌的监控系统则整体搬迁到新建的监控中心机房。
在教学楼、宿舍等非关键位置(详细请参阅本部分第五条“校园原监控系统改造需求详表”）均保留原有监控系统，部分非关键位置的监控点保留在分监控中心上，利用原有的DVR硬盘录像机进行分布式存储。
1.4 系统建设需求
根据学校实际情况分析以及应用系统建设的技术要求，建设需求如下:
1、 原有系统的改造，要求接入并兼容新建系统。（其中学院现建有14个独立的监控系统，并分别设有十四个监控中心，共有模拟摄像枪334支,科达品牌NVR录像机7台，19台大华品牌DVR录像机）。
2、 新增室内、外监控系统的建设。
3、 监控中心（供电、防雷等建设）

1.5 系统设计思路
为了满足学校的安保系统管理需求及结合监控系统的功能特点，在方案设计上充分考虑采用了统一规划、分步实施、集中管理、有效集成的方案设计思路。
l 统一规划
系统的整体规划、在功能管理等方面能适应今后的发展要求,系统具有一定超前适应性，系统的整体设计应能完全满足应用要求以及今后的发展思路，设计具有统一性和完善性。
l 分步实施、
系统可根据统一规划的蓝图目标，随学校的发展及资金的投入分步实施、以及扩展，分步实现系统监控的目的,分步实施将不影响之前的建设，不重复建设，系统的主体架构不需要更改，只需分步接入。
l 集中管理、
系统的设计充分考虑了数字化管理的手段、以网络化为基础,设备支持网络接入集中管理,方便今后的管理及升级。
l 有效集成、
系统可与原来监控系统进行集成，并提供视频会议、门禁系统、报警系统、等进行有效集成的接口.
1.6 系统的功能设计原则
系统的功能设计应符合“一体化”、“集成化”、“数字化"、“网络化”设计原则，
l 一体化：
系统采用一体化的管理平台，将治安监控、网络实现了统一的管理平台软件来管理，同时提供网络的管理权限以及网络的远程浏览用户。
l 集成化:
系统提供多元化的集成接口，为今后的发展提供统一管理，将监控、网络集成之外，还为报警、门禁、视频会议等提供方便的集成接口。
l 数字化：
系统中的所有设备都是采用网络的传输方式，可通过管理平台软件进行前端的设备管理，系统还提供对整个监控系统中各个功能模块应用的管理，系统提供设备管理外还提供多级用户管理，真正实现数字化管理进程。
l 网络化：
本系统支持从前端设备到总控制室，再到多级网络分控结构,使所有信息的传输畅通无阻。能通过网络系统进行远程管理远程控制。面向二十一世纪的新世纪新思路，监控系统在满足现实需要、实用又切实可行的基础上，建设具有适度的超前性的监控系统,以适应当今科技高度发展的潮流及符合用户的建设要求.为此，制定系统设计应遵循的原则。

1.7 规划目标
广东培正学院校园安全监控建设、改造项目本着信息一体化的指导方针，应用现代化、智能化、数字化、将计算机网络、多媒体技术、音/视频交换传输技术等采用系统集成的方法有机结合为一体，力求建设一个智能安全的具有视频、音频、控制、数据等多功能的、综合性的信息交互系统，为校园场所工作提供一个全新理念的安防系统和信息交换体系,实现以智能监控指挥管理中心为核心，以网络技术为依托，适应现代化管理需要的信息化、智能化管理控制系统，实现信息资源的数字化、信息传输的网络化、信息管理的智能化。以校园内重要场所为安全防范为目的的智能化监控系统,通过系统的构建，提高了校园安保的可靠性及事后的控制体系.
以“先进性、安全性、稳定性和适度超前性”为特点，以“总体规划，可持续发展”为原则，以当前国际、国内信息技术及安防系统的要求为依据，结合校园场所的环境特点及用户的实际需求,在限有的资金投入下，精心设计，依据现代化的管理模式,利用先进的科技成果，为管理提供了一个切实可行的解决方案。本系统具有针对性强、覆盖面广、结构先进、功能强大、操作简单、易于维护等特点,易学好用的安全防范系统.
1.8 方案设计原则
l 实用性
系统设计应以实用为第一原则。在符合当前实际需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害现代化网络智能化设计的初衷.
l 先进性
系统设计与当前科学技术高速发展的潮流及用户提出的设计标准相吻合。所采用的技术为当前国际上业界较先进和标准的主流技术，保证工程技术、装备一流。系统总体架构定位要高起点、开放式、模块化，建设一个可扩展的平台，保护前期工程与后续技术的衔接,具有强烈的时代感，各子系统间并提供接口联动.
l 可靠性
为了保证系统运行的可靠性，系统应采用冗余、容错设计,并采用国际、国内知名公司的名牌产品，确保系统高可靠性和可维护性。
l 安全性和保密性
系统应针对建设单位对系统建设需求，满足学校的安全防范要求，对安全技术防范系统的设计必须满足弱电行业规范和规定。在系统设计中,既考虑信息资源的充分共享，更要注意信息的保护和隔离,包括系统安全机制、数据存取的权限控制等。
l 可扩展性
系统设计在满足现阶段应用需要的情况下，应充分考虑分期投资建设或系统扩容以及技术发展及应用需求发展而引起系统产品更新换代等各种可能性,满足扩充、升级和更新的要求。
l 方便易用性
智能化系统所以必须考虑便利于以不同文化层次、各种年龄的用户使用要求，系统及功能的配置以能够为用户提供方便、实用、舒适为基准，其使用.
l 开放式可扩展性
采用国家和国际标准及规范，兼容不同厂家、不同协议的设备和系统。采用符合工业标准的操作系统、LAN通信、相关数据库和图形系统。各子系统可方便进/出总系统,同时必须具有开放接口。
1.9 方案设计依据
Ø 广东培正学院校园安全监控建设、改造项目招标文件；
Ø 现有各类成熟先进的产品和技术
Ø 广东培正学院校园安全监控建设、改造项目意见
1.9.1 公用设计标准
GB17859-1999 计算机信息系统安全保护等级划分
GB2887-89 计算站场地技术要求
GB 9361—88 计算站场地安全要求
SJ/T30003-93 电子计算机机房施工及验收规范
BMZ1—2000涉及国家秘密的计算机信息系统保密技术要求
BMZ2—2001涉及国家秘密的计算机信息系统安全保密方案设计指南
BMZ3—2001涉及国家秘密的计算机信息系统安全保密测评指南
BMB2—1998 使用现场的信息设备电磁泄漏发射测试方法和安全判据
BMB3-1999 处理涉密信息的电磁屏蔽室的技术要求和测试方法
BMB4-2000 电磁干扰器技术要求和测试方法
BMB5—2000 涉密信息设备使用现场的电磁泄漏发射防护要求
GGBB1—1999 计算机信息系统设备电磁泄漏发射限值
GGBB2—1999 计算机信息系统设备电磁泄漏发射测试方法
GGB1—1999 信息设备电磁泄漏发射限值
GGBB2-1999 信息设备电磁泄漏发射测试方法
1.9.2 综合布线设计依据
BS800，EN55014—无线电干扰极限
BS2757，IEC8—绝缘材料的分类
BS7430—接地规范
RS7671—房屋装置的接线法规
CCITT 有关标准
DELTA或3P或BTL实验室批准的列表
ANSI-TIA/EIA-568B2-1 商业建筑通信布线系统标准关于6类布线的定义
ANSI-EIA/TIA-568B标准 商业建筑通信布线标准
ANSI-EIA/TIA—568A标准 商业建筑电信通道及空间标准
ANSI—EIA/TIA-570—B标准 住宅和小型商用通讯布线标准
ANSI-EIA/TIA-606—A标准 商业建筑物电信基础结构管理标准
ANSI—J—STD—607-A标准 商业建筑物接地和接线规范
ISO/IEC11801：2002 Ed2.0 建筑及建筑群结构化综合布线系统国际标准
IEC 60332—1、IEC60754 线缆防火等级国际标准
IEEE802。3（ISO/IEC8802—3:1992)总线网载波监听多路访问和冲突检测.
EN50173欧洲电磁兼容性标准
BMC 欧洲电磁兼容性标准
IEC 60603—7-5 有关六类屏蔽连接硬件的要求
CB/T 50311—2000 建筑与建筑群综合布线系统工程设计规范
CB/T 50321-2000 建筑与建筑群综合布线系统工程施工与验收规范
JGJ/T16-92 民用建筑电气设计规范
GBJ 16—87 建筑设计防火规范
产品厂商综合布线系统生产、设计及施工安装规范
1.9.3 安防设计依据
BS800，EN55014：无线电干扰极限
BS2757，IEC8：绝缘材料的分类
BS7430：接地规范
RS7671:房屋装置的接线法规
CCITT有关标准
ANSI-EIA/TIA-568B：商业建筑通信布线标准
ANSI—EIA/TIA—568A：商业建筑电信通道及空间标准
ANSI—EIA/TIA-570-B：住宅和小型商用通讯布线标准
ANSI-EIA/TIA-606—A：商业建筑物电信基础结构管理标准
ANSI-J-STD—607—A：商业建筑物接地和接线规范
ISO/IEC 11801：2002 Ed2。0 建筑及建筑群结构化综合布线系统国际标准
IEC 60332-1、IEC60754：线缆防火等级国际标准
EN50173欧洲电磁兼容性标准
BMC 欧洲电磁兼容性标准
CB/T50311—2000：建筑与建筑群综合布线系统工程设计规范
CB/T50321-2000:建筑与建筑群综合布线系统工程施工与验收规范
JGJ/T16-92：民用建筑电气设计规范
GBJ 16-87：建筑设计防火规范
产品厂商综合布线系统生产、设计及施工安装规范
监控与系统设计标准及规范
GB/T50314-2000：智能建筑设计标准
GBJ232-82：电气装置安装工程施工及验收规范
GB50198-94：民用闭路监视电视系统工程技术规范
GA/T75－94：安全防范工程程序与要求
GA/T72—94：楼宇对讲电控防盗门通用技术条件
GB10408.1—89：入侵探测器通用技术条件
GB12663-90:防盗报警控制器通用技术条件
GA/T 74—94：安全防范系统通用图形符号
GB/T 16572—1996:防盗报警中心控制台
GBJ115—87:工业电视系统工程设计规范
DBJ08—47—95：智能建筑设计标准
GB50198-91：民用闭路监视系统工程技术规范
GA/10408.5—2000：安全防范系统通用图形符号

1.10 系统的组成
系统由以下各系统组成：
l 前端网络摄像机
l 中终网络传输
l 后终部份
Ø 网络存储
Ø IVCMS平台布署
Ø 布署服务器
Ø 电视墙
1.10.1 前端摄像机布署
本次系统的建设，摄像机主要分布在学院的室外通道等重要位置。
编号
安装地点
设备种类
建议安装方式
数量
南 区
S1W
四教马路一侧
 18倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个，立杆基础深度1米一项,防雷一项
1
S2W
三饭堂交叉路口
 18倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
S3W
12—13栋之间空旷马路
18倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个,立杆基础深度1米一项，防雷一项
1
S4W
南区水房、水池口
室外模拟红外摄像枪
水房楼顶立杆安装，1米立杆一根
1
S5W
南区14栋楼顶
 30倍室外模拟红外高速球
岗亭旁立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
S6W
南区电房外三叉路口
18倍室外模拟红外高速球
立杆安装，3.5米立杆一根(静电喷塑），室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
第十二栋宿舍
S7
宿管员值班室
 室内网络红外半球
吸顶安装
1
宿舍出入口
  室内网络红外摄像枪
壁装
1
第十三栋宿舍
S8
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
  室内网络红外摄像枪
壁装
1
第十四栋宿舍
S9
宿管员值班室
 室内网络红外半球
吸顶安装
1
宿舍出入口
  室内网络红外摄像枪
壁装
1
中区
M10W
红蓝恒通车站
18倍室外模拟红外高速球
壁装
1
礼堂与报告厅
M11W
礼堂与报告厅外围四周
东南角、西北角各一个18倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个，立杆基础深度1米一项，防雷一项
2
M12
礼堂与报告厅之间连廊
18倍室内网络红外高速球
壁装
1
报告厅
18倍室内网络红外高速球
吊顶安装，吊顶支架一个
1
礼堂大厅
18倍室内网络红外高速球
吊顶安装,吊顶支架一个
1
化妆间
室内网络红外摄像枪
壁装
1
3楼南北走廊
室内网络红外摄像机
壁装
1
地下人防车库
室内网络红外摄像枪
吊顶安装
1
M13W
集益天桥
室外网络红外高清摄像枪
靠学院桥头立杆，靠红蓝桥头壁装
2
M14W
行知天桥
室外网络红外高清摄像枪
靠学院桥头立杆，靠红蓝桥头壁装
2
M15W
第二教学楼北面楼顶
30倍室外模拟红外高速球
十字路口电信箱旁处立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
M16
行政楼电梯内
室内网络红外半球
电梯轿厢内吸顶安装
1
行政楼
M17
财务处室大厅
22倍室内网络红外高速球
壁装
1
财务处处长室
室内网络红外摄像枪
壁装
1
档案室
室内网络红外摄像枪
壁装
1
M18W
行政楼北区停车场
室外模拟红外摄像枪
立杆安装，3。5米立杆一根（静电喷塑）
1
M19W
足球场靠主席台处
30倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑）,室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
M20
学院新建监控中心内
室内网络红外半球
吸顶安装
1
M21W
艺术系雕塑仓库上方
18倍室外模拟红外高速球
立杆安装,3。5米立杆一根（静电喷塑)，室外防水设备箱一个，立杆基础深度1米一项,防雷一项
1
总务处仓库
M22W
中区水房、水池口
 室外模拟红外摄像枪
壁装
1
M23W
中区1栋楼顶
30倍室外模拟红外高速球
柜员机前限速牌处立杆安装，3.5米立杆一根（静电喷塑）,室外防水设备箱一个,立杆基础深度1米一项，防雷一项
1
医务室
M24
正门
室内网络红外摄像枪
壁装，室内护罩支架一套，
1
药房走廊
室内网络红外摄像枪

1
学生服务中心
M25
服务大厅
室内网络红外摄像枪
壁装
1
学生服务中心走廊
室内网络红外摄像枪
壁装
1
第一栋宿舍
M26
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第二栋宿舍
M27
宿舍管理员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第三栋宿舍
M28
宿舍管理员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第四栋宿舍
M29
宿舍管理员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第五栋宿舍
M30
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第十栋宿舍
M31
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第十九栋宿舍
M32
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
19栋电梯内（2部电梯)
室内网络红外半球
电梯轿厢内吸顶安装
2
M33W
19栋靠湖边处
18倍室外模拟红外高速球
19栋壁装
1
依水园教工宿舍
M34
A1\A2\A3\A4\C\B1\B2
各栋一楼出入口
室内网络红外半球
壁装
7
M35W
依水园C栋后面
室外模拟红外摄像枪
立杆安装，3。5米立杆一根(静电喷塑)，室外防水设备箱一个，立杆基础深度1米一项，室外护罩支架一套，
1
M36W
湖边公寓B2楼顶
30倍室外模拟红外高速球
楼顶墙角壁装
1
北区
N37W
湖康桥柳堤路至车队路段
18倍室外模拟红外高速球
立杆安装，3。5米立杆一根（静电喷塑）,室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
N38W
图书馆靠湖心岛处
18倍室外模拟红外高速球
立杆安装,3。5米立杆一根（静电喷塑）,室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
图书馆
N39
首层流通部大门
室内网络红外摄像枪
壁装,室内护罩支架一套，
1
二层大厅出入口
室内网络红外摄像枪
壁装，室内护罩支架一套，
1
二层视听室外围走廓
室内网络红外摄像枪
壁装，室内护罩支架一套
1
首层图书馆存包处
室内网络红外摄像枪
壁装，室内护罩支架一套，
1
综合实验楼
N40
                    二层专业图书
阅览室正门入口处
室内网络红外摄像枪
壁装,室内护罩支架一套，
1
二层专业图书阅览室
门口存包柜
室内网络红外摄像枪
壁装,室内护罩支架一套，
1
N41
综合实验楼停车库
室内网络红外摄像枪

1
综合实验楼停车库后门
室内网络红外摄像枪

1
学生活动中心
N42W
学生活动中心楼顶
30倍室外模拟红外高速球
壁装
1
N43
电梯内
室内网络红外半球
电梯轿厢内吸顶安装
1
一楼大厅北门
室内网络红外摄像枪
壁装，室内护罩支架一套，
1
一楼大厅南门
室内网络红外摄像枪
壁装,室内护罩支架一套，
1
一楼北门二楼楼梯口
室内网络红外摄像枪
壁装
1
一楼南门二楼楼梯口
室内网络红外摄像枪
壁装
1
 一楼靠游泳池一侧玻
璃门及玻璃窗
18倍室外模拟红外高速球
壁装，外伸75mm臂长
1
六楼走廊南端天花东、西各一支
室内网络红外摄像枪
壁装，室内护罩支架2套，
2
首层直饮水机房外
室内网络红外摄像枪
壁装
1
N44W
后侧围墙
室外模拟红外摄像 枪
壁装
1
N45
三教电梯内
室内网络红外半球
电梯轿厢内吸顶安装
1
N46W
三教靠北门侧楼顶端
30倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个，立杆基础深度1米一项，防雷一项
1
N47W
二饭堂施工通道门
室外模拟红外摄像枪
壁装
1
N48W
二饭堂广场 (9栋4楼阳台)
18倍室外模拟红外高速球
壁装（9栋4楼阳台）
1
N49W
教工公寓北面楼顶
30倍室外模拟红外高速球
楼顶墙角壁装
1
N50W
北区11栋楼顶北面
30倍室外模拟红外高速球
楼顶墙角壁装
1
N51W
北区11栋楼顶西面
30倍室外模拟红外高速球
立杆安装，3.5米立杆一根（静电喷塑），室外防水设备箱一个,立杆基础深度1米一项，防雷一项
1
N52W
北区11栋单车车棚
室外模拟红外摄像枪
壁装
1
第七栋宿舍
N53
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第八栋宿舍
N54
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第九栋宿舍
N55
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
第十八栋宿舍
N56
宿管员值班室
室内网络红外半球
吸顶安装
1
宿舍出入口
室内网络红外摄像枪
壁装
1
教工公寓楼
N57
宿管员值班室
室内网络红外半球
吸顶安装
1
公寓楼出入口
室内网络红外摄像枪
壁装
1
综合实验楼
N58
综合实验楼一楼南、北
室内网络红外摄像枪
壁装
2
N59
综合实验楼后楼梯1. 2
室内网络红外摄像枪
壁装壁装
2
第三教学楼
N60
一层3个出入口
室内网络红外半球
吸顶安装
3
第二教学楼
M61
二楼3个出入口
室内网络红外半球
吸顶安装
3
M62
三楼出入口
室内网络红外半球
吸顶安装
1
行政楼
M63
A层北出入口
室内网络红外摄像枪
壁装
1
M64
一层北出入口
室内网络红外摄像枪
壁装
1
M65
一层南出入口
室内网络红外摄像枪
壁装
1
M66
一层大厅前 后
室内网络红外摄像枪
壁装
2
第一教学楼
M67
一层三个出入口
室内网络红外半球
吸顶安装
3
M68
二层出入口
室内网络红外半球
吸顶安装
1
第四教学楼
S69
一楼东西通道
室内网络红外半球
吸顶安装
2
S70
一楼大厅
室内网络红外半球
吸顶安装
1
S71
四教南门
30倍室外模拟红外高速球
立杆
1
一楼后
室内网络红外半球
吸顶安装
1
湖边小岛
N72
出入口
室外模拟红外摄像枪
壁装
1
学院大门
M78
学院大门口
室外30倍模拟红外高速球

1
N79
车队
室外模拟红外摄像枪

2
依水园教工宿舍
M80
B1/B2靠山边
室外模拟红外摄像枪

2

1.10.2 网络传输布署
1.10.2.1 交换机布署
利用校园的监控专网进行传输，学院提供网络设备（包括：所有交换机,校园已有光纤）,由中标公司进行安装与调试。
1、交换机型号及数量清单如下：(由学院提供)
序号
交换机型号
数量(台）
备注
1
华为S9306
1
核心交换机
2
华为S5516
4
区域汇聚交换机
3
华为S3026-EI
30
楼宇接入交换机
4
H3C S3600-EI
8
楼宇接入交换机

1.10.2.2 光纤线路布署
2、光纤布线工程项目（由项目承包方提供)
该工程主干光纤和交换设备由校方提供，我司负责设备配置和线路连通。光纤主干路由见《培正校园网光纤路由敷设图》，网络拓扑见《校园网拓扑图》。
序号
地点
光纤类型
长度
1
一栋--学生服务中心
48芯单模室外光纤
100米
2
一教—-大门口保安亭
12芯单模室外光纤
800米

1.10.2.3 监控专用网络拓扑图

1.10.3 集中录像存储布署
1.10.3.1 存储需求
现在的硬盘录像机，全部保留在原地方，进行分布存储，一共有14个独立的分布存储位置,新建的部分全部到中心监控室进行集中式存储。
在本项目存储系统建设中,考虑影像数据的保密性和对网络带宽的影像，监控录像数字化采用分布式存储集中管理的网络存储技术。采用IP智能监控存储系统，专业标准的存储设备,进行集中式存储、集中管理数据存储模式。
1.10.3.2 网络存储系统容量计算
本次项目的存储容量需求：
监控点数量：按照150个监控摄像头计算，即 150路2Mbps视频流。
总时长: 15天×24小时/天×3600 秒/小时 = 1296000 秒
逻辑容量：
传输速率：2048Kb/s = 2Mb/s
总的数据存储容量为： 150×2Mbps×1296000 秒÷ 1024 ÷ 1024 ÷ 8 ＝ 46.35TB
为紧急事件视频预留存储空间:3。65TB
可用存储需求总量：46.35TB+3。65TB=50TB
1.10.3.3 网络录像主机写入的画质要求
可根据实际业务需要任意设定图像存储格式,提高画质质量,实现高清晰的监控。存储格式可选CIF、D1、720P/1080P等多种不同清晰度监控画质,音频上可扩展支持必要的扩展G。711/ G..723 /G.729标准，确保实时监控画质、音质.高清存储码流不低于4M，回放效果要求还原历史监控影像，达到720P/1080P的效果,D1画质存储码流在2M以下,回放分辨率在达到D1画质
1.10.3.4 网络存储的读写的性能要求
1、支持多路摄像头的监控数据为并发实时顺序写入,同时要满足多级监控中心对同一数据源的多路并发随机读取。
2、存储设备的控制性能、持续读写带宽必须需随着摄像头数量的增加和存储容量的扩展而同步提升，以满足监控系统的带宽、性能需要,要求磁盘与控制器必须交换式连接方式，存储设备不可有内部带宽、性能的瓶颈。
1.10.3.5 网络存储的数据可靠性设计
支持RAID 0、1、5、10多种安全数据容错策略保护模式
1.10.3.6 网络存储的检索要求
1、要求平台可对历史影像资料的检索。
2、要求提供对录像文件的采取防篡改或完整性检查措施的说明
3、要求支持按图像来源、纪录时间、报警事件类别等多种方式对存储的图像数据进行检索，支持多用户同时并发访问同一数据源。
1.10.3.7 网络存储的管理性能要求
1、实现对多台存储系统的统一的运行状态，实现集中管理。
2、要求存储系统设备必须采用智能化、可管理的设备
