南师大图书馆机房供电及远程管理改造邀标书.doc

南师大图书馆机房供电及远程管理改造邀标书
（标书编号09181）

我校图书馆拟对目前所使用机房设备的供电系统进行改造及优化，现以校内公开招标方式（校园网公示）确定项目改造单位，有关具体事项如下：
一、标的概况：
详见附件的工程要求及设备清单。
二、 投标单位的要求：
1、投标单位必须有独立法人资格；
2、投标单位必须响应附件的要求；
3、投标单位须有电子工程专业承包企业资质三级（含三级）以上或建筑智能化工程专业承包企业资质三级（含三级）以上并具相关主要产品的原厂授权证书。
三、标书要求：
1、标书一式六份，正本一份、副本五份。
2、标书内容：
（1）投标人代表授权委托书（须法定代表人与被授权代表同时签名）；
（2）投标单位的简介、营业执照、税务登记、企业资质及相关厂家授权等材料；
（3）请按设备及工程清单的配置报价，报价含设备、运输、安装、线材、调试等全部费用，并请计算总价；注：中标单位另付方案设计单位设计费3000元整。
（4）售后服务承诺及最快工程期（附工程进度表）；
（5）标书附件中其他有关内容；
（6）近年来相关项目主要业绩一览表。
3、标书制作请按上述标书内容的顺序。
四、评标方式
招标人在对所有有效投标人的标书进行综合审定前提下，以合理低价标准确定中标单位。对未中标人，招标人将不作任何解释，标书不退回。
五、其他要求：
1、邀标书是合同不可分割的一部分，参与投标即视为对本邀标书要求的接受。

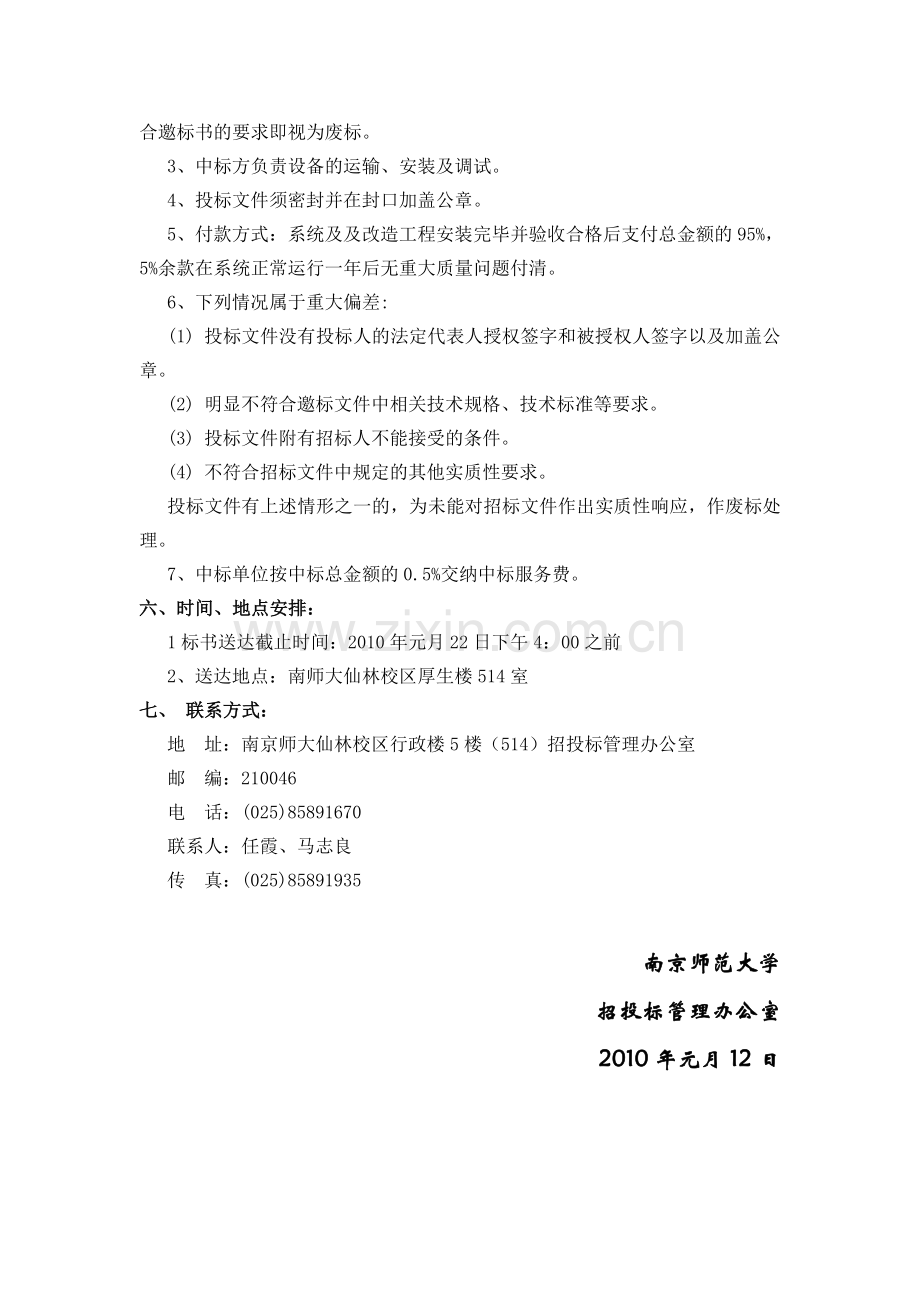

2、请投标人务必认真阅读本招标文件，严格遵照标书内容应标，投标书不符合邀标书的要求即视为废标。
3、中标方负责设备的运输、安装及调试。
4、投标文件须密封并在封口加盖公章。
5、付款方式：系统及及改造工程安装完毕并验收合格后支付总金额的95%，5%余款在系统正常运行一年后无重大质量问题付清。
6、下列情况属于重大偏差:
(1) 投标文件没有投标人的法定代表人授权签字和被授权人签字以及加盖公章。
(2) 明显不符合邀标文件中相关技术规格、技术标准等要求。
(3) 投标文件附有招标人不能接受的条件。
(4) 不符合招标文件中规定的其他实质性要求。
投标文件有上述情形之一的，为未能对招标文件作出实质性响应，作废标处理。
7、中标单位按中标总金额的0.5%交纳中标服务费。
六、时间、地点安排：
1标书送达截止时间：2010年元月22日下午4：00之前
2、送达地点：南师大仙林校区厚生楼514室
七、 联系方式：
地 址：南京师大仙林校区行政楼5楼（514）招投标管理办公室
邮 编：210046
电 话：[phone]
联系人：任霞、马志良
传 真：[phone]

南京师范大学
招投标管理办公室
2010年元月12日
附件： 南京师范大学敬文图书馆机房供电
及其远程管理改造工程方案
一、工程背景
为了给图书馆的中心机房信息系统设备提供干净、稳定、安全、冗余、可管理性的电源，避免机房停电造成信息系统数据丢失的风险，提高对供电系统的远程管理能力，急需要对目前所使用机房设备的供电系统进行改造及优化，从而使机房供电系统能满足可管理性、可冗余性、可扩展性及安全可靠性等要求。本次工程包括图书馆机房UPS配电箱、机柜配电的线路冗余改造、UPS蓄电池的扩容及优化，供电线路的优先级划分，以及对机房供电进行集中监控与远程管理等内容。改造后的机房能满足系统安全、稳定、可高的正常运行。同时，通过改造升级提高机房供电的管理效能。
二、供电现状及要求
第一机房目前运行的一套10KVA的主机，其所带的负载为图书馆的中心交换设备，其供电方式为单一UPS供电方式。考虑到系统的重要性，急需对系统进行改造，利用图书馆已有的另一套MGE UPS进行冗余供电改造。
第二机房目前共有三套UPS，其中有两套科华15KVUPS并联运行，1套APC SY16K以N+1方式运行。当前科华并机系统已渐近满载，急需对并机系统进行分离，从原有的并机运行改为单机运行，以增加系统的利用性。改成单机后需对原UPS系统增加部分蓄电池组，以满足改造后部分重要设备具有冗余电源的要求。
对现有机房内的供电线路重新按需求划分为一至三级供电区域，当出现电源环境变化时，优先考虑高优先级的供电线路供电，并实现各配电单元远程监控管理的要求。所有的供电线路、工业插头、空开及供电设备需标有固定的标识及铭牌，并与竣工文档一致。
三、改造后系统所具有的特点及目标
改造后的机房需达到以下几个目标：
1、易维护和易管理性
2、可升级性
3、可扩容性
4、先进性
5、安全性。
改造后系统的特点：
1、机房的电源安全级别得到了进一步的划分。
2、机房的供配电线路得到了进一步的优化。
3、机房的重要设备都采用了冗余供电的方式，安全性得到了进一步提高。
4、机房的各配电子系统及各终端设备的供电环境具有远程集中监控与管理的能力，可以基本实现机房供电系统无人值守的目标。
5、改造后的机房更加安全、易管理、易维护、可扩展。
四、工程设计方案
1、UPS配电箱安装
1.1配电箱的选型
针对第一机房UPS配电箱采用输入、输出一体柜，配电柜共设1路63A三相输入四联空开、一路63A单相双联空开及6路16A单相输出双联空开。针对第二机房UPS配电箱采用输入、输出一体柜，预留市电双路供电回路，其中一台配电柜共设1路80A三相输入四联空开及8路16A单相输出双联空开。另外一台配电柜共设2路80A三相输入四联空开及12路16A单相输出双联空开。其配电箱的空开采用国际知名品牌施耐德的产品。所定制的配电箱预留有多个防雷、零排、地排等安装位置。（定制的配电箱需考虑将来的扩容性及合理性）
1.2、配电箱的取电方式
UPS的配电箱接电电源原则上在机房内部现有供电配电箱上就近取电，取电总导线采用原有的YJV4*16+1*16的电缆。其中第一机房的取电导线采用原有YJV3*10的电缆.
1.3、配电箱的安装
UPS配电箱选择墙式安装，供电电路敷设选用金属桥架，供电点的线路选用金属软管进行点对点的敷设连接。
2、机柜配电的线路冗余改造
2.1机柜配电线路的选择及敷设方式
供电导线采用RVV三芯电缆，根据用电量负荷选择导线截面（3*6 mm2）)，供电导线选用金属软管进行点对点的敷设。线缆选用国内知名品牌国标线缆。（如远方、宝胜等品牌）。机柜配电空开选用国际知名品牌施耐德的双联空开。
2.2机柜的供电方式
为了能确保供电的安全、可靠。第一机房的供电方式采用UPS双路冗余供电（即一路UPS供电一路另外一套UPS供电），第二机房的机柜的供电方式采用UPS双路冗余供电（即一路UPS供电一路另外一套UPS供电，其中部分冗余供电采用一路市电），机柜的供电方式采用点对点的供电方式，以保证供电线路的单一性，减少其他供电线路发生故障的概率。
2.3机柜供电设备的选择
机柜供电设备选用具有双路供电冗余机架式ATS，该ATS应具有从双路电源输入中自动选择正常的单路电源输出，当一路出现故障后ATS自动切换到另一路给负载供电（其标准切换时间应小于12ms）， 从而实现UPS-UPS， UPS-市电，市电-市电等任意两路电源的不间断转换。同时，该ATS应具有手动供电线路优先选择、远程监测负载电流、过载报警、本地电流实时显示、远程电流监控等功能。该ATS所提供的网络管理接口，可以提供基于 Web、SNMP 以及 Telnet 管理界面的标准远程管理功能，用户可以在远端，通过网络对ATS进行访问、配置及管理。
根据机房的用电现状，选用具有最大电流为16-32A的ATS，采用2U机架式安装。机柜内设备的供电设备选用32A的PDU型ATS，小型机及存储设备的供电设备选用16A的ATS。ATS需选用APC、台达等国际知名品牌。
2.4机柜设备的供电线路的连接
机柜设备的供电线路的连接方式选用工业连接方式，以确保线路接口具有防水性、防鼠性、安全性等要求。因此，配电箱的分路电源线与ATS的两路总输入接口及机柜内设备、小型机及存储设备均选用IEC309类型的工业插头进行连接。对大容量、大功率的存储选用接线端子排的方式进行连接。
3、UPS及蓄电池的扩容、安装及布局调整
机房一运用现有的一台MGE6KVAUPS及40节100AH蓄电池进行安装、调试以满足第一机房双UPS冗余供电的需要。
第二机房把科华并机系统改成单机运行，并增加3个16节电池箱及48节100AH电池。扩容后，需对机房内原UPS及蓄电池箱的安装位置进行重新的布局。扩容所选用的电池内部必须不含玻璃、瓷砖等渣滓，必须为原厂产品，质保期三年以上。电池需选用松下、理士、汤浅等国内知名品牌。
4、机房供电设施集中监控与远程管理的集成
4.1机房供电区域安全级别划分及UPS与服务器联动关机软件
第二机房：电源一级安全级别供电区采用ATS双路UPS冗余供电方式进行供电。当单路UPS出现不供电情形后（如UPS故障、市电停电8小时后等），该供电区的设备自动由另一路UPS持续安全供电，切实保障该区域内用电设备的不间断供电。电源二级安全级别供电区采用UPS+市电的ATS双路冗余供电方式供电，防止UPS主机故障所带来的影响。同时，当市电停电4小时后，要求自动地安全关闭该供电区内的服务器设备，以腾出剩余电量保障一级区域内的供电。电源三级安全级别供电区采用UPS+市电的ATS冗余供电方式供电，防止UPS故障造成设备停机。
第一机房：电源一级安全级别供电区采用ATS双路UPS冗余供电方式供电，保障网络中心交换设备和核心应用主机的持续供电。电源二级安全级别供电区采用UPS+市电的ATS冗余供电方式供电，当市电停电后4小时后，自动安全地关闭该供电区的所有服务器设备。
机房安全供电区域划分参见整体设计图。
为实现对二级安全供电区域服务器的自动安全关机功能，需定制相应的UPS与服务器联动定时关机软件，该软件应在市电断电后，按照设定的关机策略，自主发送关机指令强制远端的服务器进行关机操作。
4.2机房集中监控与远程管理软件系统
利用现有的内部网络，采用TCP/IP方式，定制一套中央监控软件对机房主要用电单元实现集中监控及远程管理。整体的设计基于SNMP协议，实现模块化、标准化、无缝式扩容升级。各系统配电单元要求具有SNMP接口（如APCUPS、科华UPS、ATS等设备），通过SNMP方式与中央管理服务器进行组网，实现对配电系统、UPS的集中监控和远程管理。
基于Web的管理功能
管理人员可以通过IE浏览器直接输入管理服务器的IP地址，通过相应权限实时的查看机房内所有配电设备的实时图形图像状态和相关设备运行的实时参数，远程管理、调测相关设备的工作参数，以及进行系统管理等。
机房拓扑图功能
通过电子地图直观显示机房实时监控信息。
丰富的图表功能
对模拟量提供实时走势图和统计图，形象反应一段时间内该变量的情况。
完善的报警机制
支持多种报警方式：现场声光报警，电话语音报警，手机短信报警，电子地图的图形报警，Eaill邮件通知报警等多种报警方式。
日志管理特点
对各种报警信息，系统事件，设备参数等提供智能查询功能；可以远程查询各监控点的历史报警数据；能够以报表的形式显示、打印、备份数据。
用户权限和软件管理功能
多级用户管理，可设定用户管理权限，通过不同权限管理系统。可记录管理员的进出系统时间、IP 地址。
升级性及扩展性
系统具有一定的升级性及扩展性，如将来需要集成机房环境监控系统（如漏水监测、温湿度监测、烟感监测、红外监测）、网络视频监控系统、门禁考勤系统等。

4.3设备管理专用局域网建设与应用集成
为实现对机房供电设施的集中监控与远程管理，应建设一个与图书馆现有网络体系并行的设备管理应用专属局域网，以分离不同目的的应用，防止相互间的干扰，防范非法侵入所可能带来的巨大危害，提高设备管理的可靠性和安全性。为此，应在第一、第二机房内分别安装相应的交换机，通过RJ45连接下属的相关设施，并敷设第一、第二机房间的连接线，从而构建起一个独立的设备管理专用局域网。
在完成设备管理专用局域网建设后，应架设相应的监控管理主机系统，安装集中监控与远程管理服务系统，并对相关的监控管理点实施应用配置与集成，从而完成可实际运行的机房远程监控管理应用体系。
五、主要施工内容
1、 在第一机房安装1台6KVA MEG UPS及40节电池。
2、 在第二机房对科华UPS双机并联系统进行分离；安装48节UPS电池；对原有UPS主机及电池箱进行布局优化。
3、 在第一、第二机房内进行桥架及线管安装；进行电缆、导线的敷设及连接；进行大小配电箱、空开的安装。
4、 在第一、第二机房内重新安装UPS输入输出线缆；安装机架式ATS开关。
5、 在第一、第二机房内进行设备管理专用局域网络的建设。
6、 对所有的电源设备（ATS、UPS等静态切换开关等配电单元）进行设备专用网连接与集成，对配电单元进行远程监控软件安装、集成、调试及测试。
7、 对安全级别二级区域的服务器安装、调试所定制的UPS联动关机软件。

六、整体设计图
以下分别给出了第一、第二机房本次供电及其远程管理改造工程的整体设计图。

七、设备及工程清单
南京师范大学敬文图书馆第一机房 需新增设施清单
序号
设备名称
推荐设备型号
数量
单位
推荐品牌
其他要求
1
输入输出配电箱
BOX-8
1
个
定制
墙式
2
16A双联空开
C65N-16A/2P
6
个
施耐德/ABB
提供原厂序列号
3
63A双联空开
C65N-63A/2P
1
个
施耐德/ABB
4
工业插头
IEC309
6
对
YEEDA/施耐德

5
远程管理16A ATS
AP7722
1
个
APC/台达
厂家授权
6
远程管理32A ATS
AP7724
1
个
APC/台达
7
三芯电缆
RVV6*3
1
卷
远东/宝胜
原厂包装
8
安装辅材
线缆及线管等
1
项

南京师范大学敬文图书馆第一机房 需安装调试的既有设备清单
1
100AH电池
12V100AH
40
节
松下
需安装
2
MGE UPS
COMET6000VA
1
台
MGE
南京师范大学敬文图书馆第二机房 需新增设施清单
序号
设备名称
设备型号
数量
单位
品牌
其他要求
1
输入输出配电箱
BOX40
2
个
定制
墙式
2
80A四联空开
C65N-80A/4P
3
个
施耐德/ABB
提供原厂序列号
3
63A双联空开
C65N-63A/2P
3
个
施耐德/ABB
4
16A双联空开
C65N-16A/2P
28
个
施耐德/ABB
5
三芯电缆
RVV 6*3
3
卷
远东/宝胜
原厂包装
6
100AH电池
LX12 V100
48
节
理士、松下、汤浅
厂家授权
7
电池箱
BOX16
3
个
定制
经久耐用
8
远程管理32A ATS
AP7724
6

APC/台达
厂家授权
9
远程管理16A ATS
AP7722
3
个
APC/台达
10
工业插头
IEC309
27
对
YEEDA

11
集中监控与远程管理及UPS与服务器联动关机软件
定制
1
项

提供成功案例
12
网线
五类双绞线
1
箱
AMP
进行设备专用局域网建设
13
水晶头
RJ45
1
盒
AMP
14
接入层交换机
　24口 100M
2
台
3Com/Cisco等
15
安装辅材
线缆及线管等
1
项

南京师范大学敬文图书馆第二机房 需安装调试的既有设备清单
1
　监控管理用主机
Windows2003
1
台
　HP/DELL等
应用集成与调试　

设计费
3000元

总价
