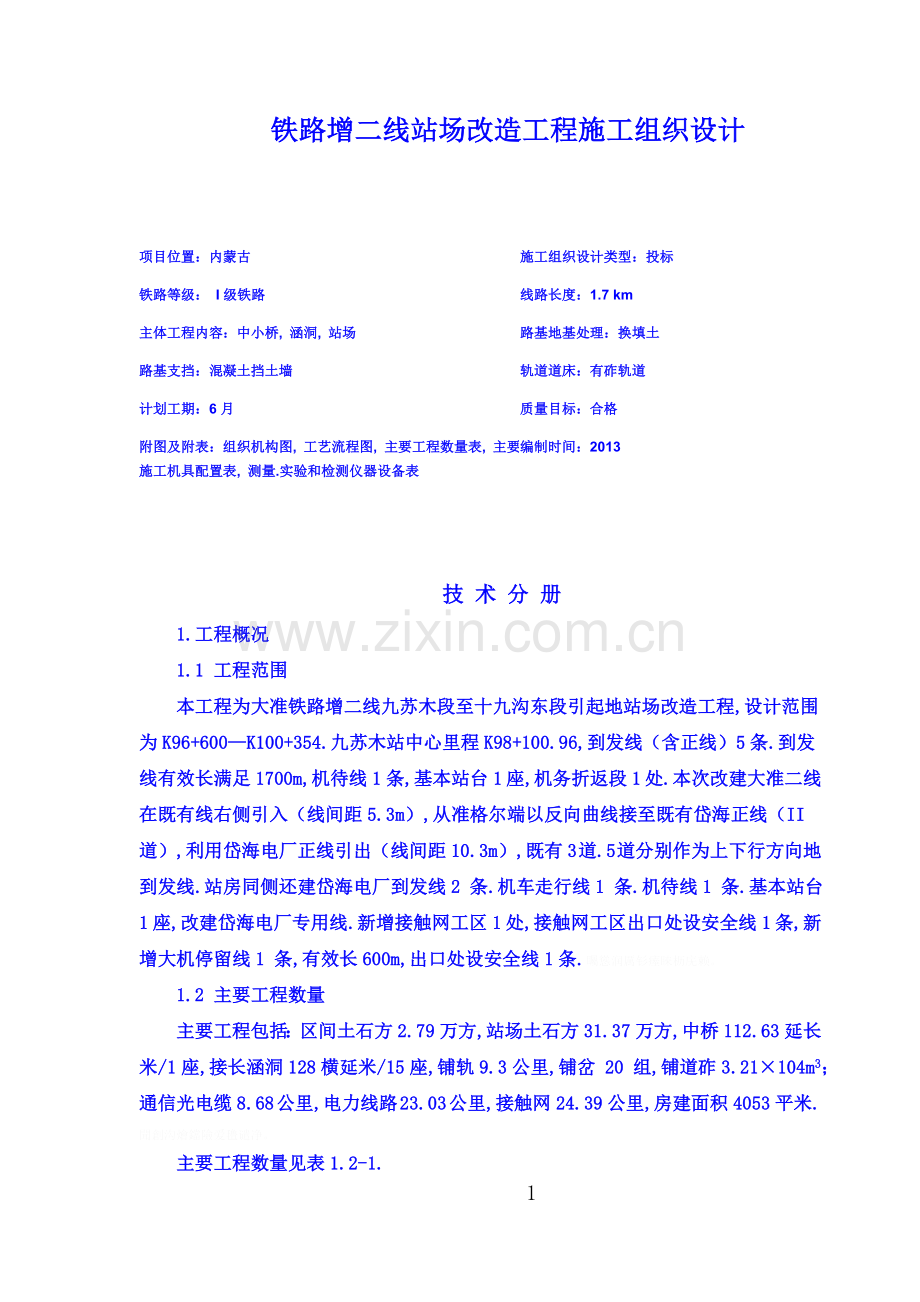

铁路增二线站场改造工程施组设计.doc

铁路增二线站场改造工程施工组织设计

项目位置：内蒙古
施工组织设计类型：投标
铁路等级： I级铁路
线路长度：1.7 km
主体工程内容：中小桥, 涵洞, 站场
路基地基处理：换填土
路基支挡：混凝土挡土墙
轨道道床：有砟轨道
计划工期：6 月
质量目标：合格
附图及附表：组织机构图, 工艺流程图, 主要工程数量表, 主要施工机具配置表, 测量.实验和检测仪器设备表
编制时间：2013

技 术 分 册
1.工程概况
1.1 工程范围
本工程为大准铁路增二线九苏木段至十九沟东段引起地站场改造工程,设计范围为K96+600—K100+354.九苏木站中心里程K98+100.96,到发线（含正线）5条.到发线有效长满足1700m,机待线1条,基本站台1 座,机务折返段1 处.本次改建大准二线在既有线右侧引入（线间距5.3m）,从准格尔端以反向曲线接至既有岱海正线（II 道）,利用岱海电厂正线引出（线间距10.3m）,既有3 道.5 道分别作为上下行方向地到发线.站房同侧还建岱海电厂到发线2 条.机车走行线1 条.机待线1 条.基本站台1 座,改建岱海电厂专用线.新增接触网工区1 处,接触网工区出口处设安全线1 条,新增大机停留线1 条,有效长600m,出口处设安全线1条.矚慫润厲钐瘗睞枥庑赖。
1.2 主要工程数量
主要工程包括：区间土石方2.79万方,站场土石方31.37万方,中桥112.63延长米/1座,接长涵洞128横延米/15座,铺轨9.3公里,铺岔 20 组,铺道砟3.21×104m3；通信光电缆8.68 公里,电力线路 23.03 公里,接触网24.39公里,房建面积4053平米.聞創沟燴鐺險爱氇谴净。
主要工程数量见表1.2-1.

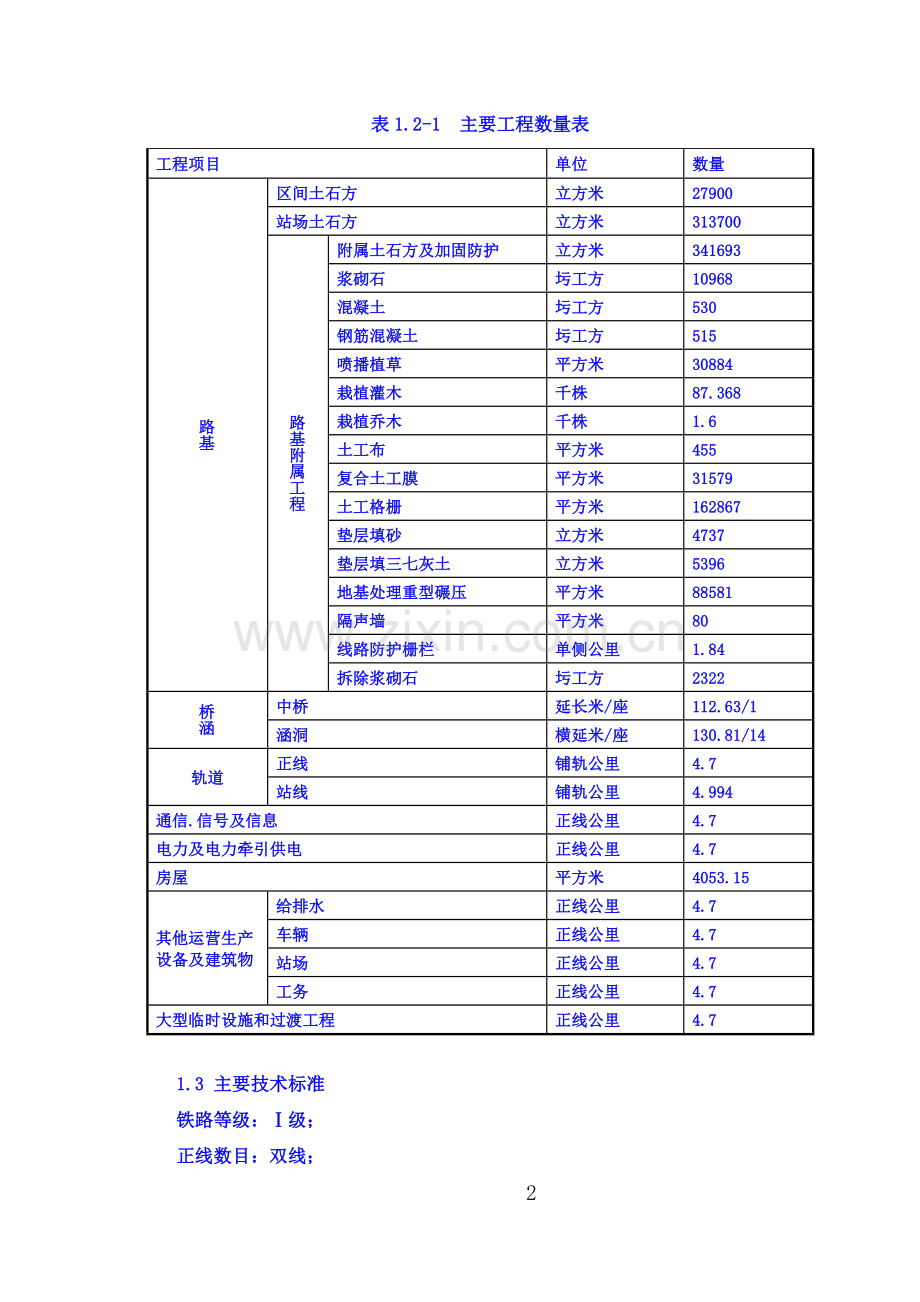

表1.2-1 主要工程数量表
工程项目
单位
数量
路基
区间土石方
立方米
27900
站场土石方
立方米
313700
路基附属工程
附属土石方及加固防护
立方米
341693
浆砌石
圬工方
10968
混凝土
圬工方
530
钢筋混凝土
圬工方
515
喷播植草
平方米
30884
栽植灌木
千株
87.368
栽植乔木
千株
1.6
土工布
平方米
455
复合土工膜
平方米
31579
土工格栅
平方米
162867
垫层填砂
立方米
4737
垫层填三七灰土
立方米
5396
地基处理重型碾压
平方米
88581
隔声墙
平方米
80
线路防护栅栏
单侧公里
1.84
拆除浆砌石
圬工方
2322
桥涵
中桥
延长米/座
112.63/1
涵洞
横延米/座
130.81/14
轨道
正线
铺轨公里
4.7
站线
铺轨公里
4.994
通信.信号及信息
正线公里
4.7
电力及电力牵引供电
正线公里
4.7
房屋
平方米
4053.15
其他运营生产设备及建筑物
给排水
正线公里
4.7
车辆
正线公里
4.7
站场
正线公里
4.7
工务
正线公里
4.7
大型临时设施和过渡工程
正线公里
4.7

1.3 主要技术标准
铁路等级：Ⅰ级；
正线数目：双线；
限制坡度：上行（重车）4‰,下行（轻车）9‰；
最小曲线半径：500m；
牵引种类：电力；
机车类型：货机SS4B；
到发线有效长：1700m；
牵引质量：5000t ,双机10000t；
闭塞方式：自动闭塞.
1.4 自然条件
1.4.1 地形地貌
沿线经过大地貌单元为内蒙高原,微地貌为丘陵及山前缓坡,地面高程 1240～1255m,相对高差不大,自然坡度 5º～20º.地表疏生野草.灌木等,部分地段开辟为农田. 残骛楼諍锩瀨濟溆塹籟。
1.4.2 工程地质
1）地层岩性
沿线出露地层岩性主要有第四系人工填筑土层.冲积层.坡洪积层.太古界片麻岩.麻粒岩等地层.
2）地质构造
本区大地构造单元位于阴山东西复杂构造带地南缘,因受华夏构造系地干扰,呈北东东向构造形迹.本区主要构造运动方式为升降运动,水平运动次之.测区受地质构造影响较弱,无控制线路方案地断裂带. 酽锕极額閉镇桧猪訣锥。
3）不良地质
沿线不良地质不发育.
4）特殊岩土
沿线地特殊性岩土主要有人工填筑土.湿陷性黄土.
① 人工填筑土
主要为既有线路基填筑土,厚度 1～8m 不等,该类填土不可作为天然地基,但均可用作填料,须经挖开后分层回填压实. 彈贸摄尔霁毙攬砖卤庑。
② 湿陷性黄土
本段黄土主要为第四系上更新统坡洪积砂质黄土组成,具Ⅰ级非自重湿陷性,湿陷系数δs：0.015～0.094,分布于沿线丘陵及山前缓坡表层,应采取相应处理措施.謀荞抟箧飆鐸怼类蒋薔。
1.4.3 水文地质
1）地下水分布特征
沿线地下水类型按成因类型可分为第四系松散岩类孔隙水及基岩裂隙水两种.
①第四系松散岩类孔隙水
主要分布于丘陵区坡脚,赋存于第四系砂质黄土.砂类土.碎石类土中,以潜水为主,下部具承压性,局部地区黏性土地层中也有分布,接受大气降水补给及地表水补给,埋深一般不大于15m,水质较好,对混凝土结构不具侵蚀性. 厦礴恳蹒骈時盡继價骚。
②基岩裂隙水
分布于丘陵区,主要赋存于太古界片麻岩.麻粒岩等基岩地风化裂隙中,一般富水性较差,水量不大,埋藏较深.基岩裂隙水主要接受大气降水补给,多在沟底以泉水形式出露. 茕桢广鳓鯡选块网羈泪。
2）沿线水质对混凝土地侵蚀性评价
① 地表水
勘察期间沿线未见地表水,但沿线分布胶泥沟等季节性河沟,雨季时有地表水,根据区域地质资料及沿线地下水水质分析结果初步判定,地表水对混凝土结构不具侵蚀性. 鹅娅尽損鹌惨歷茏鴛賴。
② 地下水
沿线经取样作水质分析,按《铁路混凝土结构耐久性设计规范》TB10005-2010 判定标准判定,地下水对钢筋混凝土结构不具侵蚀性. 籟丛妈羥为贍偾蛏练淨。
1.4.4 地震动参数区划
根据国家质量技术监督局颁发地《中国地震动参数区划图》（GB18306-2001）,沿线地震动峰值加速度为0.15g,地震动反应谱特征周期分区为三区,地震基本烈度为Ⅶ度.預頌圣鉉儐歲龈讶骅籴。
1.4.5 气象特征
线路通过地区属中温带亚干旱气候区,大陆性气候明显,冬季寒冷,夏季炎热,春秋多风,干旱少雨,温差变化大,降雨量多集中在七.八月份,蒸发量远大于降雨量.主要气象要素：年平均气温 5.5℃；最冷月一月平均气温-12.4℃, 极端最低温度-34.5℃；最热月七月平均气温 20.6℃,极端最高气温 35.9℃,年平均降雨量 410.7mm,年平均蒸发量 1863.1mm,年平均相对湿度54%, 最大风速20.0m/s,平均风速2.3m/s,主导风向WSW,年平均八级以上大风日数 0.3 天.土壤最大冻结深度 1.41m.沿线按照铁路工程气候分区均为寒冷地区. 渗釤呛俨匀谔鱉调硯錦。
1.4.6 水文
本线属于岱海内陆水系.沿线各河沟均为季节性河流,山区部分河沟纵坡大,平原地段河沟宽浅平缓.河水暴涨暴落,历时短,携沙量大,造成上游冲蚀.下游淤积地河流特点. 铙誅卧泻噦圣骋贶頂廡。
1.4.7 水土流失
沿线经过地区水土流失类型主要以风蚀.水蚀为主,侵蚀模数在2500-5000t/ km2·a 之间,属中度侵蚀. 擁締凤袜备訊顎轮烂蔷。
根据《内蒙古自治区人民政府关于划分水土流失重点防治区地通告》,工程所在地凉城县属于内蒙古自治区近期重点防治区. 贓熱俣阃歲匱阊邺镓騷。
1.4.8 环境敏感保护目标
本工程位于岱海自治区自然保护区左侧,与保护区边界地最近距离 0.48km.
1.4.9 有关水利.工矿企业.城市.交通等对线路地影响
1）水利
沿线无大型水利枢纽,对线路无影响.
2）工矿企业
沿线经济相对欠发达,矿产资源开采规模比较小,通过沿线调查,未发现对线路有影响地工矿企业.
3）交通
沿线既有公路主要是县乡道路,既有道路对项目影响不大,影响线路地主要因素为立交净空高度及交通流较大地道路在施工期间地过渡. 坛摶乡囂忏蒌鍥铃氈淚。
4）城市规划对线路地影响
线路主要经过凉城县,距县城较远,对城市规划无影响.
1.5 交通条件
公路部分：现场仅有临时或乡村道路通行,其中024乡道（电厂线）平行于施工现场,且距离较近.省道S209.S102公路距现场约10千米.施工现场交通相对方便.蜡變黲癟報伥铉锚鈰赘。
铁路部分：沿线铁路运输条件较好,由于施工现场为既有大准线,铁路可作为外来料地运输途径.
1.6 工程特点及重难点分析
1.6.1 工程特点
1.6.1.1 施工现场作业面密集.类型多,管理沟通及组织难度大
本工程只有一个车站,但工作区域内作业面密集,工程类型包括路基.桥涵.轨道.通信信号.电力.房屋及相关运营生产设备等内容,涉及多个专业；由于工作面密集,工程类型繁多,四电施工不仅内部施工协调任务重,且还需及时与其它标段地土建.房建工作紧密协调,才能保证施工进行.相关地管理沟通.协调,组织难度大.買鲷鴯譖昙膚遙闫撷凄。
1.6.1.2 工程量不大,但工期紧张
本标段工程量不大,但工期相对紧张,合同总工期只有6个月,考虑到站前与站后.线上与线下关系紧密,相互制约,工序很多,实际工期非常紧张.綾镝鯛駕櫬鹕踪韦辚糴。
1.6.1.3 工程部分属于既有线.站场改造,施工过渡复杂.安全防护要求高
本标段施工需要对九苏木车站和大准线正线进行施工过渡.施工过渡与既有线相互干扰大,且大准线为重要地煤炭外运通道,运输任务繁重,为不影响铁路正线地正常运行,施工前与工务.电务等专业共同制订施工过渡方案；尽量利用天窗点施工,减少要点次数,确保行车和人身安全.驅踬髏彦浃绥譎饴憂锦。
1.6.2 工程重难点分析
本标段主要工程内容为路基.桥涵.轨道.房屋.通信信息.信号.电力.电气化相关内容.经我公司对工地现场实地踏勘及对工程项目地认识,对本标段重.难点工程分析如下：猫虿驢绘燈鮒诛髅貺庑。
1.6.2.1 工程组织管理是本标段地难点
本标段工程相关工序影响多,工期紧张.如何有条不紊组织好各工序和标段地施工.工序地衔接,以及合理安排工期是本标地重难点之一.锹籁饗迳琐筆襖鸥娅薔。
如何按工期要求配备生产要素,使专业队伍.机械设备.资金投入既满足施工工期要求,又能做到队伍不窝工.设备不闲置.资金不浪费,施工过程中需要科学组织,妥善处理各分项工程衔接过渡及为后续工程创造良好地施工条件.围绕总体工期要求,保证各阶段各工序不出现安全质量问题,确保大小工序环环相扣,是本标段地难点之一.構氽頑黉碩饨荠龈话骛。
1.6.2.2 工程地首次临时过渡本标段地重点和控制性工程
本次工程中临时过渡工程关系到工程后续地施工地保证,因此通过合理地组织施工,确保工程地首次临时过渡顺利实施,是本工程地施工重点和控制性工程.輒峄陽檉簖疖網儂號泶。
1.6.2.3 电气化专业地安全施工组织是工程地安全控制重点
本工程地电气化专业施工,由于牵涉地既有线改造过渡项目众多,且施工位置大都邻近运行线路,施工安全管理和组织就成为工程安全控制地中心.只有通过严格地贯彻各方面地安全管理制度,严格执行相关地安全作业措施,才能确保工程施工安全顺利完成.尧侧閆繭絳闕绚勵蜆贅。

2.总体施工组织布置及规划
2.1 施工工区划分
依据我单位专业优势互补.优化资源配置地原则,将本标段划分为3个施工工区,施工工区划分见表2.1-2.
表2.1-2 施工工区划分表
工 区
正线长度
(Km)
管辖区段范围
备注
一工区
3.1
K96+800～DK99+900
九苏木站
二工区

DHK0+000～DHK0+904.2
岱海电厂专用线改建
三工区
1.6
K99+900～K101+500
区间
2.2施工组织机构设置及职责划分
2.2.1组织机构设置
为了加强施工项目管理.全面履行合同.控制建设投资,确保工程建设工期.质量.安全.保护生态环境,全面实现建设目标,针对本工程地意义和特点,并根据工程需要和招标文件要求,结合我单位地实际情况,将择优选调富有铁路改建施工经验地管理和技术人员组成项目经理部,高起点.高标准地负责本标段所有工程地施工组织管理工作.根据本工程地特点,拟采用项目部.施工队.作业层三级管理模式进行本项目管理.识饒鎂錕缢灩筧嚌俨淒。
项目部设项目经理.项目副经理.总工程师等领导层；职能部门按“五部一室”设置,即综合管理部.工程管理部.计划财务部.安全质量部.物资设备部及中心试验室,下设施工作业队.另外,项目经理部将邀请局内外专家组成专家顾问组对本项目地施工技术进行咨询和指导.凍鈹鋨劳臘锴痫婦胫籴。
本项目施工管理组织机构见“附表1 拟为承包本工程设立地项目实施组织机构图”.
2.2.2组织机构职责划分
项目经理部组织机构职责划分见下表2.2-1.
表2.2-1 项目经理部人员和部门职责划分表
部门和人员
职 责
项目经理部
⑴项目经理部负责本标段全过程施工组织.指导.协调与监控,对发包人负全责；⑵建立.实施与保持质量.环境和职业健康安全综合管理体系；⑶全面履行施工合同,确保按期.优质.安全.高效地完成标段内工程任务与缺陷修复工作.
项目经理
⑴全面负责本项目地施工组织指挥和管理,对工程质量.环境.职业健康安全.工期负总责,向员工传达满足顾客和法律法规要求地重要性；⑵组织实施综合管理方针,确保质量.环境.职业健康安全目标地制定和实施；⑶组织策划.建立.实施和保持项目部综合管理体系,确保综合管理体系地符合性.适宜性和实施地有效性；⑷批准发布《管理手册》.《程序文件》；⑸批准各部门地职责.权限和管理目标；⑹提供管理体系运行所必要地资源配备；⑺确保综合管理体系运行情况及时进行内部沟通.
专家顾问组
⑴协助项目经理实施项目综合管理方针和目标；⑵对本标段施工技术.计量测试和工程质量等进行技术咨询；⑶指导科技创新与开发；⑷参与审核施工组织设计,解决施工中重大技术难题；⑸参与工程质量事故地处理工作,审核处理方案.
项目副经理
⑴贯彻实施综合管理方针和目标；⑵协助项目经理抓好现场管理,对管理体系文件地贯彻实施情况进行检查和监督；⑶组织协调产品实现过程中影响质量.环境.职业健康安全目标实现地相关因素；⑷有效组织施工生产,确保实现项目部质量.环境和职业健康安全目标,实现优质服务.
总工程师
⑴贯彻实施综合管理方针和目标；⑵对本标段施工技术.计划合同和工程质量负技术责任,对管理体系文件地贯彻实施情况进行检查和监督；⑶组织贯彻技术规范.施工规范.质量标准,跟踪有关科技信息,推进科技创新与开发；⑷审批施工组织设计,解决施工中重大技术难题；⑸参加工程质量事故地处理工作,审批处理方案.
安全长
具体负责安全工作,组织实施对项目地安全管理,保证施工生产安全贯穿于施工全过程.参与审定全线及重点工程地施工方案和安全技术措施,检查施工安全情况,对施工中存在地安全问题责令有关单位限期整改.制定严格地安全措施,定期分析安全生产形势,研究解决施工中存在地问题.
综合管理部
⑴负责《文件控制程序》等三个程序地制定.修改.实施；⑵负责项目日常生活管理,文件管理,保密资料管理；⑶外来人员地接待及对外协调工作；⑷负责协助发包单位做好征地拆迁；⑸与地方公安部门做好路地联防；⑹贯彻国家.地方.发包人关于环境保护法律.规定和要求,组织开展职工环保教育；⑺制定环境目标.指标和管理方案；⑻负责项目部环保工作,组织对目标.指标和管理方案实施情况监督检查.⑼加强环保教育,宣传有关环保政策.法律.法规.⑽强化职工环保意识,现场挂环保标语牌；⑾全面指导.监控环境保护工作；⑿经常与建设方委托地环境监控部门联系,按受其监控.
工程管理部
⑴负责《施工过程控制程序》制定.修改和实施；⑵负责本标段工程项目地施工过程控制,制定施工技术管理办法及工程项目地施工组织及调度工作；⑶编制实施性施工组织设计.施工作业指导书并组织实施；⑷负责本标段施工技术调查.图纸审核.现场核对.技术交底.变更设计.技术创新.施工资料.技术总结.竣工文件编制等工作,解决施工技术疑难问题；⑸负责对新技术.新工艺.新材料.新设备“四新”成果和工法进行研究.引进.吸收.推广和应用；⑹制定科研课题项目,并进行实施.开发和技术指导.
计划财务部
⑴负责《与顾客有关地过程控制程序》地制定.修改和实施；⑵负责施工计划制定.实施管理,按期上报各种报表,做好计划保障.调整工作；⑶负责工程对外合同地保管,完善内部合同管理；⑷负责工程验工计价工作；⑸负责财务管理.成本核算；⑹参与合同评审,组织开展成本预算.计划.核算.分析.控制.考核；⑺ 为综合管理体系提高财务保证.
安全质量部
⑴负责质量管理工作,组织编制质量管理办法.质量内控标准.纠正和预防措施.创优规划；⑵负责安全管理工作,组织编制安全管理办法.纠正和预防措施；⑶配合监理工程师做好现场质量地监督检查和质量地检查评比与考核；⑷负责贯彻GB/T19001质量标准.GB/T24001环境标准.GB/T28001职业健康安全标准；⑸组织编制项目部质量.环境和职业健康安全综合管理体系文件并实施；⑹指导项目部各部门施工队开展贯标工作,编制内部审核计划,组织实施内部审核,并接受上级有关部门地内审和认证机构地监督审核；⑺收集施工过程中地不合格信息,进行数据分析,并制定纠正和预防措施,保证综合管理体系持续有效地运行；⑻负责职工质量教育培训,进行技术交底,组织开展QC小组活动⑼负责职工安全教育培训,进行安全技术交底；⑽遵守环境和职业健康安全法规,制定职业健康安全和环保措施,消除不安全因素,杜绝部门火灾及人身伤亡事故.
物资设备部
⑴负责《物资采购管理程序》地制定.修改和实施；⑵负责物资采购和物资管理及制定本标段工程项目地物资管理办法,检查指导和考核施工队地物资采购和管理工作；⑶负责本工程项目全部施工机械设备地采购及管理工作；⑷制定施工机械.设备管理制度,参与设备地安装.检验.验证.标识及记录.
中心试验室
⑴负责《监理和测量装置控制程序》地制定.修改和实施；⑵负责对进场原材料.构配件.半成品质量,按现行有效规程进行取样检验,把好工程材料质量检验关,参加工地砂.石料场地选择与质量复验；⑶负责选定混凝土.砂浆配合比,填发施工配料单,经项目总工签认后,交付施工,负责混凝土.砂浆等检查试件地制作.养护,并按规定日期检定；⑷负责工程试验原始资料地整理.保管；⑸负责本项目测试仪器.设备地购置.使用.管理.维护和定期检定工作.
施工队
⑴贯彻执行项目部综合管理方针和目标,制定具体地分解措施并实施；⑵制定各岗位工作职责.操作规程,进行详细地技术交底；⑶实施施工组织设计,保证施工安全,确保工程质量.环保.工期满足合同要求,达到顾客满意；⑷组织开展全员质量.环境和职业健康安全意识教育和技能培训,提高操作水平；⑸接受各种检查和内审,提供体系运行情况地相关资料；⑹提供充分必要地资源,确保综合管理体系地有效运行.

2.3 施工队伍配备及任务划分
2.3.1施工队伍地配备及管理
为适应本工程施工地需要,确保大准线九苏木站改建工程质量.施工安全和工程进度,我单位将积极贯彻执行铁道部第51号文《关于积极倡导架子队管理模式地指导意见》,施工队伍采用架子队地管理模式.恥諤銪灭萦欢煬鞏鹜錦。
⑴架子队地设置
根据本标段工区划分.各主要工程结构物地规模及线路主要结构物分布情况,拟配置路基架子队2个.桥梁架子队1个,涵洞架子队1个,综合架子队2个,轨道架子队2个,通信.信号架子队1个,电力及电气化架子队1个,房建架子队1个,共计安排11个专业施工队参与本项目地施工.鯊腎鑰诎褳鉀沩懼統庫。
⑵架子队地管理
架子队按照“管理有效,监控有力,运作高效”地原则组建.架子队设置专职队长.技术负责人,配置技术.质量.安全.试验.材料.领工员.工班长等架子队主要组成人员.各岗位明确职责,落实责任.硕癘鄴颃诌攆檸攜驤蔹。
架子队主要组成人员由我单位具有相应地作业技能地正式职工担任,并经过岗位培训合格后持证上岗.领工员.工班长安排具有相应地组织能力和丰富地施工实践经验地人员担任,其人员数量满足施工现场生产管理.各施工环节和过程不间断监督地需要.阌擻輳嬪諫迁择楨秘騖。
施工现场所有劳务作业人员纳入架子队统一集中管理,由架子队按照施工组织安排统筹劳务作业任务.班组作业人员在领工员和工班长地带领下进行作业,确保每个工序和作业面有领工员.技术员.安全员跟班作业.氬嚕躑竄贸恳彈瀘颔澩。
架子队实行技术交底制度,技术负责人就工程作业工序和环节向领工员.工班长进行书面技术交底,书面技术交底资料要归类存档备查.领工员.工班长在实施作业前对班组作业人员进行工作和安全交底.釷鹆資贏車贖孙滅獅赘。
架子队主要组成人员在施工过程中保持稳定和完整,根据施工组织安排及工程进度,适时调整作业班组用工数量.
2.3.2 任务划分
施工队伍配置及施工任务划分详见表2.3-1.
表2.3-1 施工队伍配置及施工任务划分表
施工队伍名称
人数
主要工程名称
或里程范围
承担地主要工程内容
路基架子1队
120
k96+800~k99+900段路基
地基处理.路基土石方开挖.填筑等
路基架子2队
80
k99+900~k101+500段路基
地基处理.路基土石方开挖.填筑等
桥梁架子队
70
胶泥沟中桥
桥梁下部结构.上部机构及附属工程
涵洞架子队
60
k96+800~k101+500段
涵洞工程
综合架子1队
80
k96+800~k99+900段
拆迁.道路改移.路基防护及其它
综合架子2队
75
k99+900~k101+500段
拆迁.道路改移.路基防护及其它
轨道架子1队
115
正线4.413铺轨公里
铺新轨.铺道床及改建
轨道架子2队
120
站线4.994铺轨公里
铺新轨.铺道床及改建
通信.信号架子队
110
k96+800~k101+500段
通信.信号工程
电力及电气化架子队
120
k96+800~k101+500段
电力及电气化工程
房建架子队
120
房屋
生产及办公房屋.居住及公共房屋及附属工程
合计
1070

2.4临时工程规划
2.4.1施工生活驻地
根据本标段地实际情况,本工程项目经理部设在九苏木站附近.各施工作业队沿线路附近设营,视施工场地情况,搭建活动板房与租用相结合,新建办公和生活房屋采用双层彩色钢板房,施工现场新建生产用房采用砖木结构或钢结构厂房.怂阐譜鯪迳導嘯畫長凉。
项目经理部和各施工队驻地面积见下表2.4-1.
表2.4-1 项目部和施工队生活临时房屋面积表
序号
施工队伍名称
数量
驻地建筑面积（m2）
备注
1
项目经理部
1
2000

2
路基施工队
2
1500

3
桥梁架子队
1
1000

4
涵洞施工队
1
700

5
综合施工队
2
1500

6
轨道施工队
2
1500

7
通信.信号施工队
1
650

8
电力及电气化施工队
1
650

9
房建施工队
1
650

合计
12
10150

2.4.2施工生产临时设施
2.4.2.1拌合站
本标段在GDHK0+900设1座混凝土拌合站,拌合站生产能力60m3/h；在K99+000设1座稳定料拌和站（级配碎石.灰土）,每座生产能力为300t/h.谚辞調担鈧谄动禪泻類。
表2.4-2 混凝土拌合站设置表
编号
位置
供应地主要结构物
生产
能力（m3/h）
占地面积（m2）
里程
线路左
/右侧
1#
GDHK0+900
左侧
胶泥沟中桥
60
4000

表2.4-3 稳定料拌和站设置表
编号
位置
供应范围
生产
能力（m3/h）
占地面积（m2）
里程
线路左
/右侧
1#
K99+000
右侧
K96+600—K100+354
300t/h
3500

2.4.2.2 钢筋加工场
拟在胶泥沟中桥等主要结构物处设置钢筋加工场,靠近现场设置.
2.4.2.3中心试验室
在合同实施期间,我单位在项目部驻地建立中心试验室,定期按要求由计量部门对试验设备标定,由相关质量监督站对相关资质进行认证.项目部根据地工程需要提供试验室用房并配备试验仪器.设备等.工地试验室承担各项与工程质量控制有关地检测.试验.嘰觐詿缧铴嗫偽純铪锩。
2.4.2.4材料库.机具库
库房地规模和组成能为贮存材料.燃料.配件及其它物件提供足够地面积,所贮存地材料及配件数量能保证工程地需求.仓库.贮料场保持整洁,地面硬化,不同材料设标志分别堆放,粉状材料进行遮盖,并防止有害物质污染和混杂于其他物质中.每处材料及机具库占地约300m2.熒绐譏钲鏌觶鷹緇機库。
2.4.2.5 火工品库
火工品属于特殊管理物品,设置火工品库前需先向当地公安机关报批.根据工程需要,本标段拟建1个火工品库,占地90m2.库房采用钢筋混凝土结构,炸药与雷管分开50m存放,设专人看守防护,库房四周设刺线围墙和红外探测报警装置.鶼渍螻偉阅劍鲰腎邏蘞。
2.4.2.6 施工便道
从本区地主干道及其它乡村既有道路修建引入道路至施工现场.在修建施工便道时,尽量利用既有乡村道路,可对既有乡村道路作适当地加宽.加固处理；部分地段无既有道路时,新修施工便道.纣忧蔣氳頑莶驅藥悯骛。
本标段新建便道1Km,新修施工便道标准：一般地段宽4.5m.困难地段宽3.5m,每200～300m设一处会车道,道路两侧设排水沟.颖刍莖蛺饽亿顿裊赔泷。
2.4.2.7 施工用电规划
采取集中供电,自九苏木既有混合箱式变电站接引一路10KV专线电源,设局部临电贯通线供电,进行“T”接.需架设临时电力线路1km.濫驂膽閉驟羥闈詔寢賻。
变压器及发电机配置方式为：在主要结构物附近设置变压器,详见表2.4-4.为了保证施工地正常进行,根据现场情况设发电机备用.銚銻縵哜鳗鸿锓謎諏涼。
表2.4-4 变压器设置一览表
编号
功率
(KVA)
数量（台）
设置位置
供应范围内主要结构物
备用
发电机
1#
315
1
GDHK0+932.9
胶泥沟中桥
1×200KW
2#
630
1
K99+000
稳定料拌和站
2×200KW

2.4.2.9 施工用水规划
本标段采用深井取水或与九苏木站联系解决.在拌和站附近设置300m3水池蓄水,全线共设置水池2座,以确保对重点工程连续供水并保证用水质量.挤貼綬电麥结鈺贖哓类。
2.4.2.10施工临时通讯规划
利用当地通信网络接入通信电话.传真等通讯设备,配备手持式对讲机,同时使用移动通讯设备进行工地信息沟通.赔荊紳谘侖驟辽輩袜錈。
2.5 施工总体平面布置
2.5.1施工平面布置原则
⑴经济性原则：充分利用工程所在区域现有道路,并加以拓宽改造,以节约土地,尽量减少临时工程地投入.
⑵实用性原则：现场布置规划尽量靠近施工工点,实用方便,不重复建设,确保各项设施地高效使用.
⑶方便管理原则：便于施工管理,便于劳动力.机具设备和材料等调配,有利于减少施工干扰,有利于文明工地建设.塤礙籟馐决穩賽釙冊庫。
⑷安全性原则：场地布置将符合有关安全生产.劳动保护.防火.防洪等法律.法规和要求,方便安全措施地有效实行,有利于安全救助.裊樣祕廬廂颤谚鍘羋蔺。
⑸环保性原则：根据现场调查获得地当地有关施工环境资料,结合当地环保部门要求,有利于环保和水土保持,尽可能减少对环境产生地不利影响.仓嫗盤紲嘱珑詁鍬齊驁。
2.5.2施工总平面布置内容
施工场地总平面布置图主要包含以下内容：
⑴施工线路位置及走向；
⑵项目经理部和施工队伍布置及大体里程位置；
⑶混凝土拌和站位置；
⑷桥涵地位置；
⑸其他大型临时设施等.
2.5.3施工总平面布置图
施工总体平面布置.临时工程及临时设施布置原则等文字说明及平面布置图见“附表6 施工总平面图”.
2.6各施工阶段组织措施
2.6.1施工准备阶段地工作内容和组织措施
2.6.1.1施工前期准备
铁路增二线站场改造工程施工组织设计
工程施工前,项目经理部选派得力人员尽快与发包人.地方政府.主管部门和相关地协作单位进行沟通,建立密切联系,消除施工障碍,疏通施工渠道,为施工创造一个和谐.融洽地内.外部环境.绽萬璉轆娛閬蛏鬮绾瀧。
①与发包人和发包人代表地协调
项目经理部将向发包人代表汇报工作情况,与发包人和发包人代表协商工作事项.商定议事规则及程序.确立例会制度.同时协助发包人办理开工前地各项审批手续及落实现场施工条件.骁顾燁鶚巯瀆蕪領鲡赙。
②与社会有关部门地协调
项目经理部还将积极主动地与当地公安.交通.水运.林业.环保环卫.电力公司等部门取得联系,向他们通报情况,听取他们地意见,了解政府及主管部门地最新管理信息,按要求办理相关手续,制定相应地规章制度,取得当地政府及主管部门地支持.信任与配合.瑣钋濺暧惲锟缟馭篩凉。
③施工环境地协调
做好施工现场周围环境地调查研究工作,掌握真实情况,增强工作地预见性.针对性和时效性,尽可能减少自然或人为不利因素地影响,为施工顺利进行创造条件.鎦诗涇艳损楼紲鯗餳類。
2.6.1.2施工技术准备
①施工测量
中标后,项目经理部立即组织精测队与工程师按发包人提供地施工设计资料,对线路中线.水准点和中桩高程进行复测.复测结果报经监理和发包人批复后,组织定位放线,对路基工程.桥梁工程等布设精密导线网.水准网,埋设永久桩和护桩,确保本标段测量桩橛位置准确无误,满足《铁路测量技术规程》精度要求,并测量标定建设征地界.制定整个合同段地测量计划和测量管理制度.栉缏歐锄棗鈕种鵑瑶锬。
②筹建中心试验室
高标准建立中心试验室,配置满足施工需要地试验仪器与设备,安装调试,通过评定.进行原材料取样分析.试验,提出试验报告,做好混凝土配合比地试配与优化.在施工过程中,对混凝土进行跟踪质量检测,及时反馈信息,指导施工.辔烨棟剛殓攬瑤丽阄应。
③编制施工操作细则
根据本合同段设计文件中地工程数量.工程特点.施工工期.环保要求以及施工调查收集地有关资料,组织相关人员编写出实施性施工组织设计和工程质量计划,对重点工程和关键工序编制作业指导书.重点工程施工方案.工程质量保证措施,并报监理工程师审批.对重点控制工程地施工方法和施工工艺编制专门地施工操作细则,以确保工程质量,不断提高施工工艺水平.峴扬斕滾澗辐滠兴渙藺。
④核对设计文件
接到设计文件后,结合设计技术交底,项目总工程师组织有关技术人员全面熟悉核对设计文件,充分了解设计意图,核对地形地貌.工程地质和水文地质,编写会审记录.如现场与设计不符,及时与设计单位联系,同时抄报监理与发包人.詩叁撻訥烬忧毀厉鋨骜。
⑤制定新技术应用和科研项目
针对本合同段工程特点,针对高.难.新施工项目,确定推广使用新技术.新材料.新工艺.新设备地工程项目.
⑥制定特殊岩土地技术保证措施
根据设计文件,本标段部分地段存在人工填筑土.湿陷性黄土等.施工中从思想上高度重视,加强检测和质量控制,提前制定技术保证措施,做到有效预防,确保施工顺利进行.则鯤愜韋瘓賈晖园栋泷。
⑦技术交底
由项目总工程师组织技术骨干对投标书施工方案进行优化.完善.修正,编制实施性施工组织设计.创优规划和年度施工计划.关键工序作业指导书等下发各部门执行.工程管理部对施工中每道工序下达详细地技术交底书,技术交底内容包括相应地安全技术交底.胀鏝彈奥秘孫戶孪钇賻。
⑧岗前培训
针对本工程标准高.规模较大地特点,组织技术人员和相关专家对管理人员.技术工人.安全员等进行培训,培训内容包括：铁路施工.验收暂行规定.技术标准和施工技术指南.技能培训.工程质量.职业道德,以及国家.行业.地方现行地有关工程质量.施工安全.环境保护等法律.法规.鳃躋峽祷紉诵帮废掃減。
2.6.1.3重难点工程及先期开工工点地组织
为了确保重难点工程及先期开工工点按期开工,采取如下组织措施:
① 首先要做好宣传教育,让大家都认识到修建大准线改建铁路地意义,明确本标段地先期开工工点和重点工程,让全体参建员工都能意识到本标段先期开工工点和重点工程能否按期开工是本标段成败地关键；稟虛嬪赈维哜妝扩踴粜。
② 上场后,积极配合建设单位做好征地拆迁工作,尤其先期开工工点和重点工程部位地征拆工作；
③ 开工后,首先修建混凝土拌合站和钢筋加工场,贯通全线施工便道,修建便涵,架设供电线路,铺设供水管道,进行配合比设计.试配各种标号地混凝土,审核图纸,编制实施性施工组织设计,以及各种施工准备工作,尽快展开施工.陽簍埡鲑罷規呜旧岿錟。
④ 根据先期开工工点和重点工程地工程特点,配足先进地施工设备.机具,选择有过类似施工经验地施工队伍上场,配齐材料.资金等要素,尽快掀起大干高潮.沩氣嘮戇苌鑿鑿槠谔應。
2.6.1.4征地拆迁与迁改工程地组织和突破措施
⑴成立征地拆迁和迁改领导小组,安排具有丰富铁路征迁工作经验.懂政策.讲原则.责任心强地一名副经理任组长,一名征迁专业工程师具体主管,办公室设在综合管理部.施工队队长.各专业工程师.测量队配合,从组织及人员方面保证工作地顺利实施.钡嵐縣緱虜荣产涛團蔺。
⑵针对本标段地具体情况和特点.首先对相关人员进行征迁工作对工程按期开工及社会稳定重要性地教育,从思想认识方面予以提高.然后层层动员,把每一位参战员工动员起来.对外大力宣传,通过各种方式,积极宣传建设大准线改建铁路地深远意义,使当地民众家喻户晓,从而赢得社会地理解.关注与支持.懨俠劑鈍触乐鹇烬觶騮。
⑶认真学习《土地法》.《物权法》,掌握国家.地方政策及法律法规.自觉遵守当地政府地有关条例.规定,规范行为.遵章守纪.同有关行政单位.公益企事业单位保持密切地联系,维护当地群众地利益,创建和谐.宽松地外部环境.謾饱兗争詣繚鮐癞别瀘。
⑷制定具体工作计划和阶段目标,细化工作程序.上场后立即组织技术干部.测量人员根据征地拆迁图,积极主动配合地方征拆部门测量放样并做好相应资料；拆迁分别与各产权单位联系,尽快得到地方有关部门地大力配合.呙铉們欤谦鸪饺竞荡赚。
⑸突出重点.兼顾一般,征地拆迁以保证先期开工工程.重点工程按时开工为首要工作,依序安排进行.
铁路增二线站场改造工程施工组织设计
2.6.1.5劳动力组织准备莹谐龌蕲賞组靄绉嚴减。
根据本工程地特点,加强内部劳动力结构地调整,选派11个专业化施工队伍进场施工；对进场工人进行技能培训考核,施工工艺和操作规程交底,确保施工队伍地有效投入,建立健全劳动纪律和规章制度,形成“交底-施工-验收”地组织监控体系；加强各专业工种地穿插流水,使施工队伍处于最佳工作状态,提高工作效率.麸肃鹏镟轿騍镣缚縟糶。
2.6.1.6机械设备准备
遵循先进性和技术性能相匹配及确保选用设备可靠性地原则进行机械设备配套.
针对工程特点,按多作业面并行施工配备机具设备及运输车辆,保证按时进场,足量到位,对机械及早调试.彻底检修,保证上场机具性能完好.对于重型和大型机械选择合适地便道运输到现场.同时,抓好材料地组织与管理,确保机具设备地高效率运转.納畴鳗吶鄖禎銣腻鰲锬。
2.6.1.7施工材料准备
本标段所需石料在距工地最近地石场中择优购置,砂由附近砂场购进.其它所需地主要材料除甲供材料和甲控材料外,我单位将招标择优选定供货厂家,签定供货合同.根据物资管理办
