电力安全施工口诀.docx

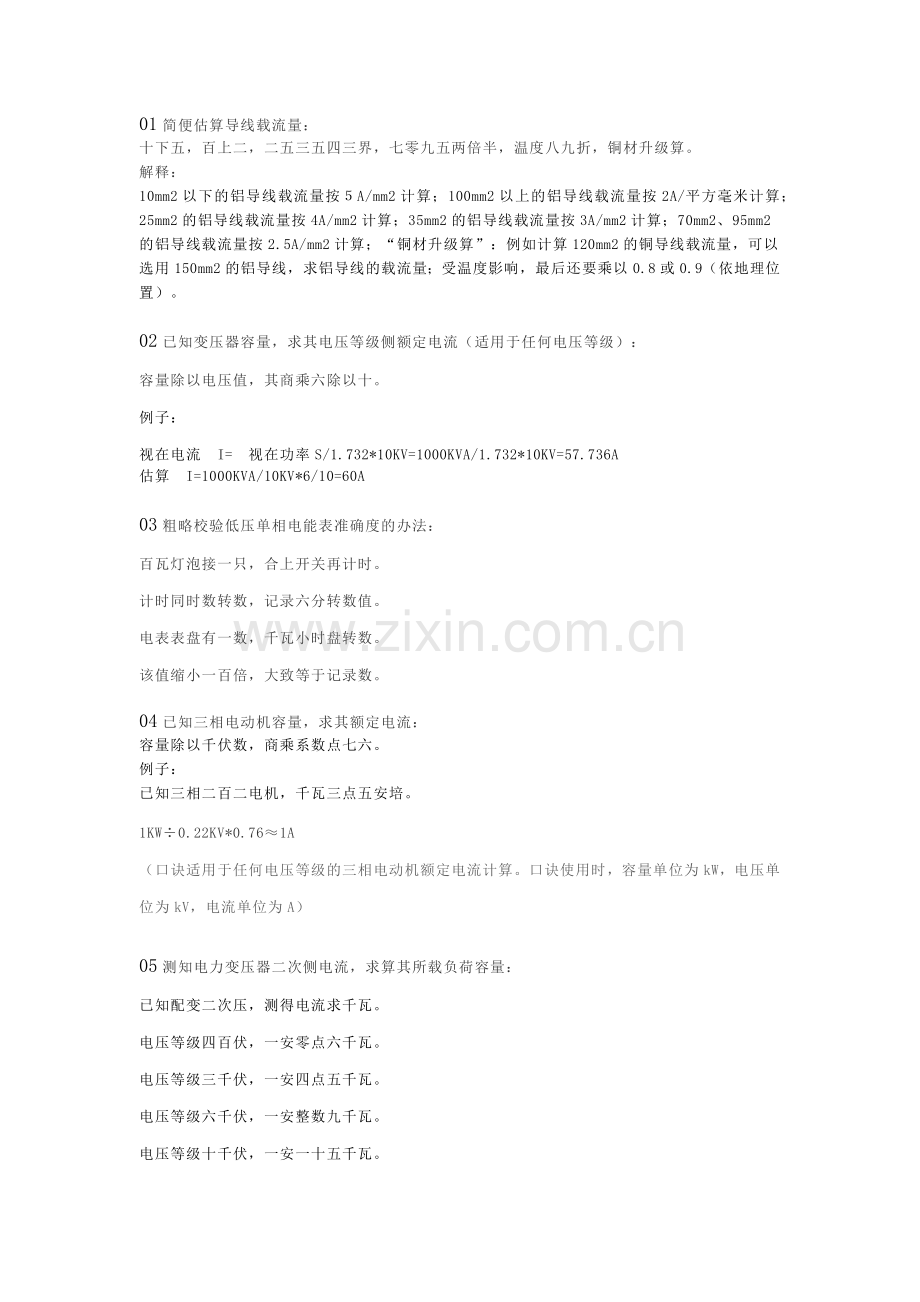

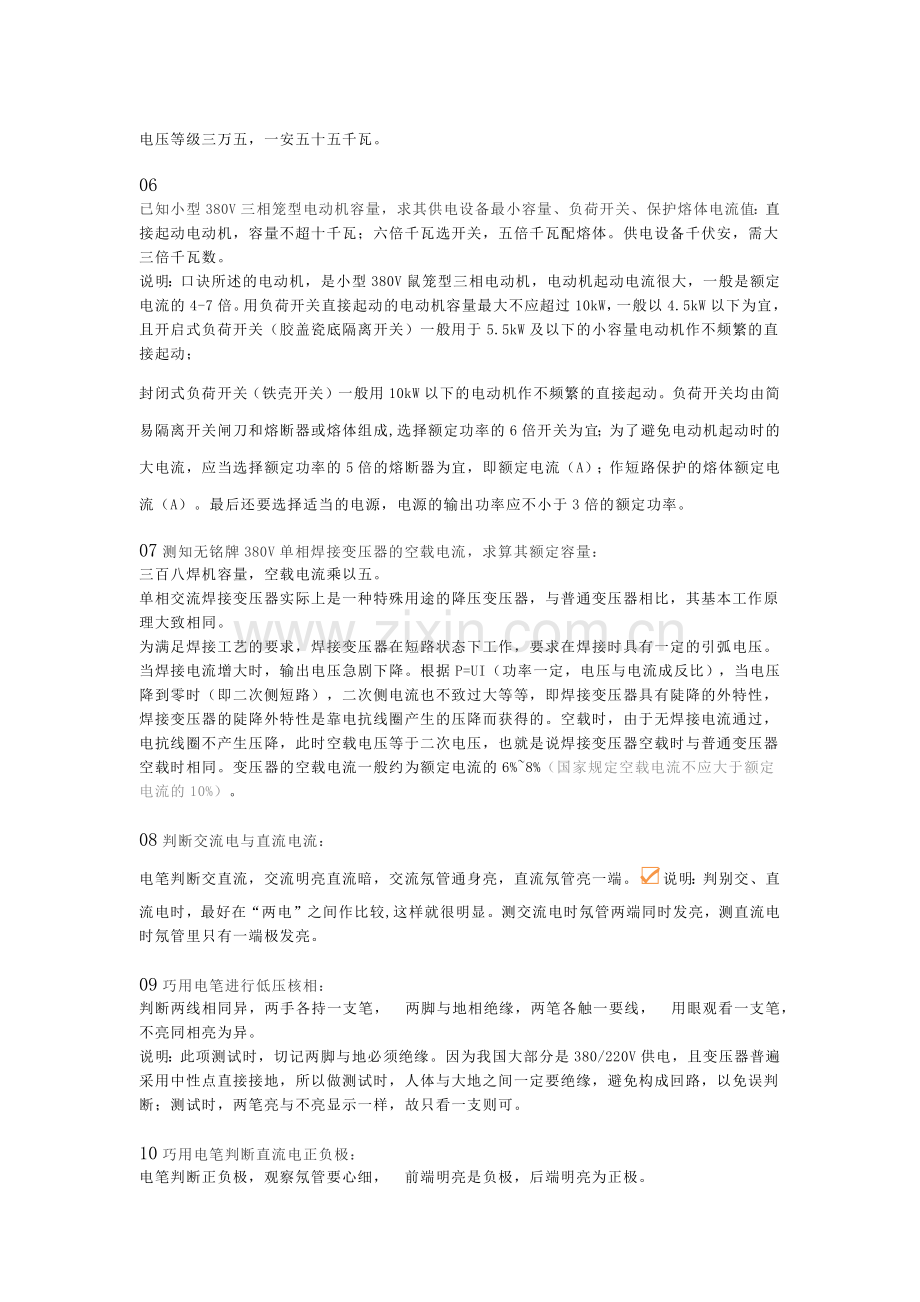

01简便估算导线载流量：十下五，百上二，二五三五四三界，七零九五两倍半，温度八九折，铜材升级算。解释：10mm2以下的铝导线载流量按A/mm2计算；100mm2以上的铝导线载流量按2A/平方毫米计算；25mm2的铝导线载流量按4A/mm2计算；35mm2的铝导线载流量按3A/mm2计算；70mm2、95mm2的铝导线载流量按2.5A/mm2计算；“铜材升级算”：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）。02已知变压器容量，求其电压等级侧额定电流（适用于任何电压等级）：容量除以电压值，其商乘六除以十。例子：视在电流I=视在功率S/1.732*10KV=1000KVA/1.732*10KV=57.736A估算I=1000KVA/10KV*6/10=60A03粗略校验低压单相电能表准确度的办法：百瓦灯泡接一只，合上开关再计时。计时同时数转数，记录六分转数值。电表表盘有一数，千瓦小时盘转数。该值缩小一百倍，大致等于记录数。04已知三相电动机容量，求其额定电流：容量除以千伏数，商乘系数点七六。例子：已知三相二百二电机，千瓦三点五安培。1KW0.22KV*0.761A（口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时，容量单位为kW，电压单位为kV，电流单位为A）05测知电力变压器二次侧电流，求算其所载负荷容量：已知配变二次压，测得电流求千瓦。电压等级四百伏，一安零点六千瓦。电压等级三千伏，一安四点五千瓦。电压等级六千伏，一安整数九千瓦。电压等级十千伏，一安一十五千瓦。电压等级三万五，一安五十五千瓦。06已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值：直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。供电设备千伏安，需大三倍千瓦数。说明：口诀所述的电动机，是小型380V鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的4-7倍。用负荷开关直接起动的电动机容量最大不应超过10kW，一般以4.5kW以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于5.5kW及以下的小容量电动机作不频繁的直接起动；封闭式负荷开关（铁壳开关）一般用10kW以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的6倍开关为宜；为了避免电动机起动时的大电流，应当选择额定功率的5倍的熔断器为宜，即额定电流（A）；作短路保护的熔体额定电流（A）。最后还要选择适当的电源，电源的输出功率应不小于3倍的额定功率。07测知无铭牌380V单相焊接变压器的空载电流，求算其额定容量：三百八焊机容量，空载电流乘以五。单相交流焊接变压器实际上是一种特殊用途的降压变压器，与普通变压器相比，其基本工作原理大致相同。为满足焊接工艺的要求，焊接变压器在短路状态下工作，要求在焊接时具有一定的引弧电压。当焊接电流增大时，输出电压急剧下降。根据P=UI（功率一定，电压与电流成反比），当电压降到零时（即二次侧短路），二次侧电流也不致过大等等，即焊接变压器具有陡降的外特性，焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。空载时，由于无焊接电流通过，电抗线圈不产生压降，此时空载电压等于二次电压，也就是说焊接变压器空载时与普通变压器空载时相同。变压器的空载电流一般约为额定电流的6%8%（国家规定空载电流不应大于额定电流的10%）。08判断交流电与直流电流：电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。说明：判别交、直流电时，最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。09巧用电笔进行低压核相：判断两线相同异，两手各持一支笔，两脚与地相绝缘，两笔各触一要线，用眼观看一支笔，不亮同相亮为异。说明：此项测试时，切记两脚与地必须绝缘。因为我国大部分是380/220V供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，避免构成回路，以免误判断；测试时，两笔亮与不亮显示一样，故只看一支则可。10巧用电笔判断直流电正负极：电笔判断正负极，观察氖管要心细，前端明亮是负极，后端明亮为正极。说明：氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。测试时要注意：电源电压为110V及以上；若人与大地绝缘，一只手摸电源任一极，另一只手持测电笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极；若是氖管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。11巧用电笔判断直流电源有无接地，正负极接地的区别：变电所直流系数，电笔触及不发亮；若亮靠近笔尖端，正极有接地故障；若亮靠近手指端，接地故障在负极。说明：发电厂和变电所的直流系数，是对地绝缘的，人站在地上，用验电笔去触及正极或负极，氖管是不应当发亮的，如果发亮，则说明直流系统有接地现象；如果发亮的部位在靠近笔尖的一端，则是正极接地；如果发亮的部位在靠近手指的一端，则是负极接地。12巧用电笔判断380/220V三相三线制供电线路相线接地故障：星形接法三相线，电笔触及两根亮，剩余一根亮度弱，该相导线已接地；若是几乎不见亮, 金属接地的故障。说明：电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制系统中，用验电笔触及三根相线时，有两根通常稍亮，而另一根上的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属接地故障。13对电动机配线的口诀：2.5 加三，4 加四；6 后加六，25 五；1 2 0导线，配百数。说明：此口诀是对三相380伏电动机配线的。导线为铝芯绝缘线(或塑料线)穿管敷设。先要了解一般电动机容量(千瓦)的排列:0.8 1.1 1.5 2.2 3 4 5.5 7.5 1O 13 17 22 30 40 55 75 100“2.5 加三”，表示2.5 平方毫米的铝芯绝缘线穿管敷设,能配“2.5 加三”千瓦的电动机，即最大可配备5.5 千瓦的电动机。“4 加四”，是4 平方毫米的铝芯绝缘线,穿管敷设,能配“4 加四”千瓦的电动机。即最大可配8 千瓦( 产品只有相近的7.5 千瓦)的电动机。“6 后加六”，是说从6 平方毫米开始,及以后都能配“加大六”千瓦的电动机。即6 平方毫米可配12 千瓦,10 平方毫米可配16 千瓦,16 平方毫米可配22 千瓦。“25 五”，是说从25 平方毫米开始,加数由六改变为五了。即25 平方毫米可配30 千瓦,35 平方毫米可配40 千瓦,50 平方毫米可配55 千瓦,70 平方毫米可配75 千瓦。“1 2 0 导线配百数”( 读“百二导线配百数”) ，是说电动机大到100 千瓦。导线截面便不是以“加大”的关系来配电动机,而是120 平方毫米的导线反而只能配100千瓦的电动机了。14按功率计算电流电力加倍，电热加半。单相千瓦，4.5安。单相380,电流两安半。解释：电力专指电动机在380V三相时(功率0.8 左右)，电动机每千瓦的电流约为2 安，即将“千瓦数加一倍”( 乘2)就是电流（安）。这电流也称电动机的额定电流。电热是指用电阻加热的电阻炉等。三相380V的电热设备,每千瓦的电流为1.5安，即将“千瓦数加一半”(乘1.5)，就是电流（安)。在380/220V三相四线系统中,单相设备的两条线，一条接相线而另一条接零线的(如照明设备)为单相220V用电设备。这种设备的功率大多为1KW，因此，口诀便直接说明“单相(每)千瓦4.5 安”。计算时, 只要“将千瓦数乘4.5”就是电流,（安）。同上面一样,它适用于所有以千瓦为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220 伏的直流;380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两相线上)。这种设备当以千瓦为单位时,功率大多为1KW,口诀也直接说明“单相380,电流两安半”。它也包括以千瓦为单位的380伏单相设备。计算时只要“将千瓦乘2.5就是电流（安）。15导体电阻率:导体材料电阻率，欧姆毫方每一米，长1米，截面积1平方毫米导体的电阻值，摄氏温度为20，铜铝铁碳依次排，从小到大不用愁。扩大万倍来记数，铜的最小一七五，铝的数值二八三，整整一千纯铁数，碳的数值算最大，足足十万无零头。16通电直导线和螺线管产生的磁场方向和电流方向：导体通电生磁场，右手判断其方向，伸手握住直导线，拇指指向流方向，四指握成一个圈，指尖指向磁方向。通电导线螺线管，形成磁场有南北，南极S北极N，进行判断很简单，右手握住螺线管，电流方向四指尖，拇指一端即N极，你说方便不方便。17阻抗、电抗、感抗、容抗的关系：电感阻流叫感抗，电容阻流叫容抗，电感、电容相串联，感抗、容抗合电抗，电阻、电感、电容相串联，电阻、电抗合阻抗，三者各自为一边，依次排列勾、股、弦，勾股定理可利用，已知两边求一边。18电容串并联的有关计算：电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降；两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。19感性负载电路中电流和电压的相位关系：电源一通电压时，电流一时难通达，切断电源电压断，电流一时难切断，上述比喻较通俗，电压在前流在后，两者相差电角度，最大数值九十度。20三相电源中线电流、相电流和线电压、相电压的定义三相电压分相、线，火零为相，火火线，三相电流分相、线，绕组为相，火线线。对于三相电源，输出电压和电流都有相和线之分，分别叫“相电压”，“线电压”，“相电流”，“线电流”。相电压是指火线和零线之间的电压，火线与火线之间的电压叫线电压；相电流是指流过每一相绕组的电流，线电流是流过每一条火线的电流。22三相平衡负载两种接法中的线电压和相电压，线电流和相电流的关系：电压加在三相端，相压线压咋判断？负载电压为相压，两电源端压为线。角接相压等线压，星接相差根号三。电压加在三相端，相流线流咋判断？负载电流为相流，电源线内流为线。星接线流等相流，角接相差根号三。解释：当我们画出简单的示意图，就不难看出角接实际上就是两个电阻并联（把两个电阻串联看成为一个总电阻），根据并联电路的特点，相电压等于线电压；当接法为星接时，就可以看成是两个电阻串联（把其中两个并联电阻看成一个总电阻），线电流等于相电流。只要记住线大于相，因为相电流、相电压均为负载的电流与电压，线电流、线电压为电源两侧的电流与电压。22已知变压器容量，求其电压等级侧额定电流常用电压用系数，容乘系数得电流，额定电压四百伏，系数一点四四五，额定电压六千伏，系数零点零九六，额定电压一万伏，系数刚好点零六。注解：可直接用变压器容量乘以对应的系数，即可得出对应电压等级侧的额定电流。23根据变压器额定容量和额定电压选配一、二次熔断器的熔体电流值:配变两侧熔体流，根据容量简单求，容量单位千伏安，电压单位用千伏。高压容量除电压，低压乘以一点八，得出电流单位安，再靠等级减或加。举例：三相电力变压器额定容量为315KVA，高压端的额定电压为6KV，低压端的额定电压为400V；高压侧熔体的额定电流为（3156）A=52.5A；低压侧熔体的额定电流为（3151.8）A=567A(注：选择熔断器的规格,应根据计算值与熔体电流规的差值来决定。)24根据变压器额定电流选配一、二次熔断器的熔体电流值配变两侧熔体流，额定电流数倍求，高压一侧值较大，不同容量不同数。容量一百及以下，二至三倍额流数，一百以上要减少，倍数二至一点五，高压最小有规定，不能小于三安流，低压不分容量值，一律等于额定值。25配电变压器的安装要求:距地最少两米五，落地安装设围障，障高最少一米八，离开配变点八强，若是经济能允许，采用箱式更妥当，除非临时有用途，不宜露天地上放，室内安装要通风，周围通道要适当。26对配电变压器供电电压质量的规定:供电电压有保障，设备运行才正常高低偏差有规定, 电压高低不一样，线间电压正负七，负十正七压为相，如果要求较特殊，供需双方来商量。注：我国低压供电系统中，线电压为380V，允许偏差7，即353.4406.6V；相电压为220V,允许偏差107，即198235.4V。27变压器的绝缘绕组检测:变配运行保安全，测量绝缘查隐患。测量使用兆欧表，根据电压把表选。超过三五两千五，十千以下用一千。仪表E端应接地，污染严重加G端。未测绕组和元件，可靠接地保安全。手摇转速一百二，测后放电再拆线。注：对于35KV及以上的变压器应使用2500V的兆欧表；10KV及以下的变压器应使用1000V的兆欧表，L端接变压器的绕组，E端接地。28两台变压器的并列运行:并列两台变压器，四个条件要备齐；接线组别要相同，要有相同变压比；阻抗电压要一致，相互连接同相序；容量相差不宜多，最好不超三比一。29配电变压器熔丝熔断的原因高压熔丝若熔断，六个原因来判断。熔丝规格选的小；质劣受损难承担；高压引线有短路；内部绝缘被击穿；雷电冲击遭破坏；套管破裂或击穿。低压熔丝若熔断，五个原因来判断。熔丝规格选的小；质劣受损难承担；负荷过大时间长；绕组绝缘被击穿；输电线路出故障，对地短路或相间。30交流电焊机空载损耗的估算值: 三百八十电焊机，空损瓦数可估计。若知容量伏安数，除以五十就可以。容量单位千伏安，改乘二十来计算。若知空载安培数，扩大百倍及可以。例：已知某单相380V交流电焊机的额定容量为3KVA，空载电流为0.6安，求其空载耗损？P=（3000VA50）W=60WP=（3KVA20）W=60WP=（0.6A100）W=60W
