电感计算方法.docx

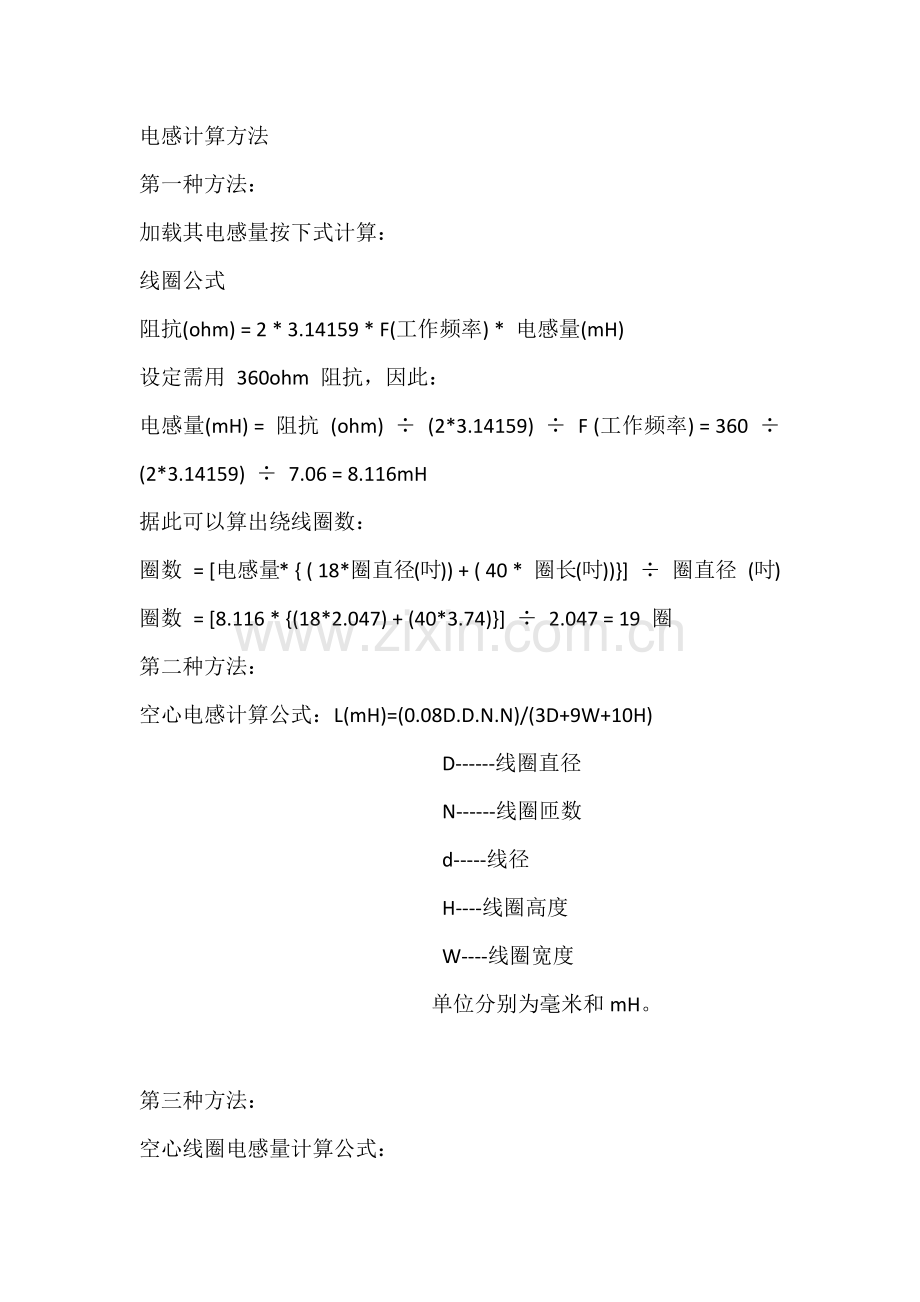

电感计算方法第一种方法：加载其电感量按下式计算：线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) (2*3.14159) F (工作频率) = 360 (2*3.14159) 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = 电感量* ( 18*圈直径(吋) + ( 40 * 圈长(吋) 圈直径 (吋)圈数 = 8.116 * (18*2.047) + (40*3.74) 2.047 = 19 圈第二种方法：空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D-线圈直径 N-线圈匝数 d-线径 H-线圈高度 W-线圈宽度 单位分别为毫米和mH。第三种方法：空心线圈电感量计算公式：l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm第四种方法：频率电感电容计算公式:l=25330.3/(f0*f0)*c工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500.1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨第五种方法：线圈电感的计算公式1、针对环行CORE，有以下公式可利用: (IRON)L=N2AL L= 电感值（H)H-DC=0.4NI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microbbbbl对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33(5.5)2=998.25nH1H当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4NI / l = 0.43.145.510 / 3.74 = 18.47 （查表后）即可了解L值下降程度(i%)2、介绍一个经验公式L=(k*0*s*N2*S)/l其中：0 为真空磁导率=4*10(-7)。（10的负七次方）s 为线圈内部磁芯的相对磁导率，空心线圈时s=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度， 单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值。计算出的电感量的单位为亨利。k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12
