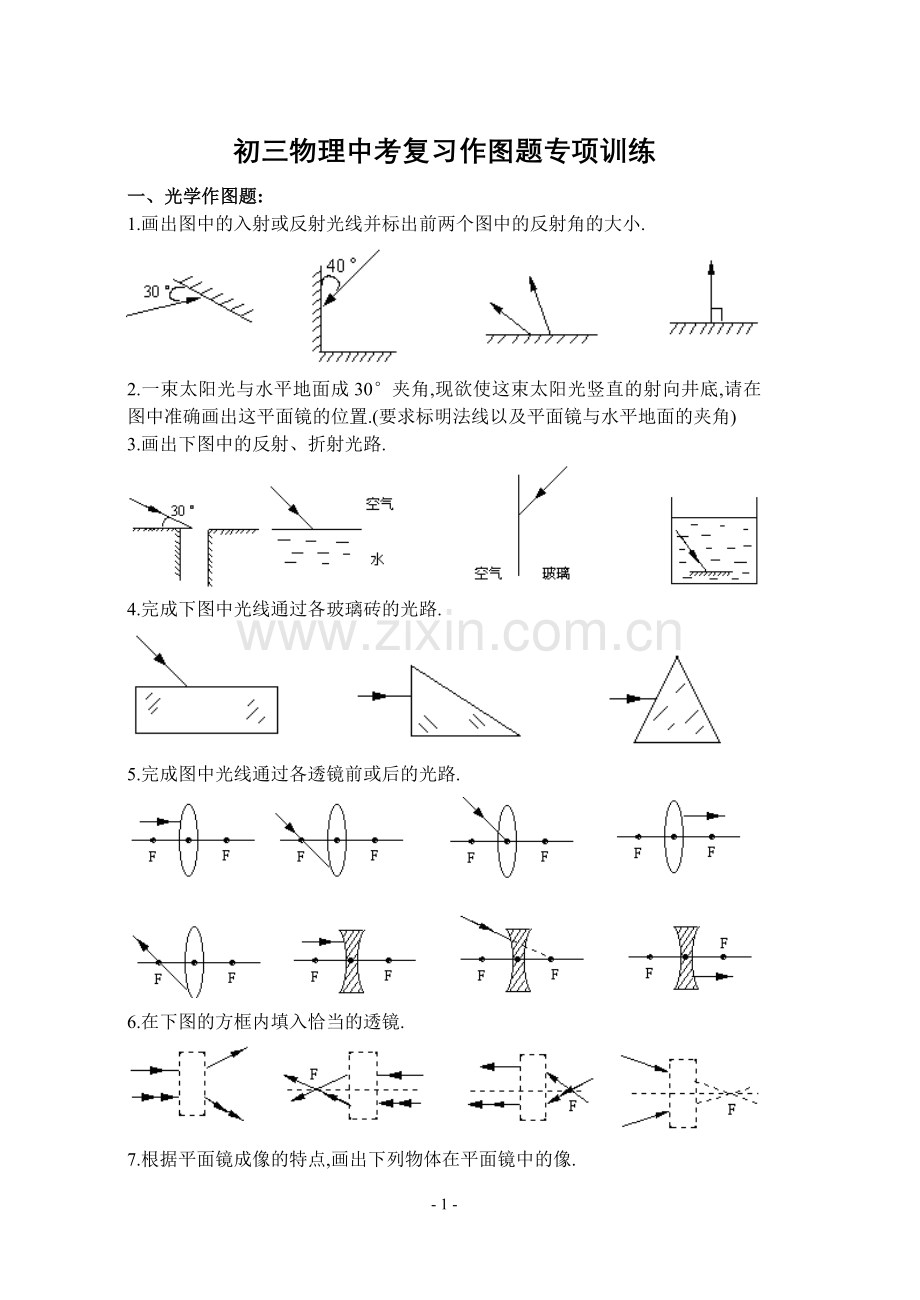

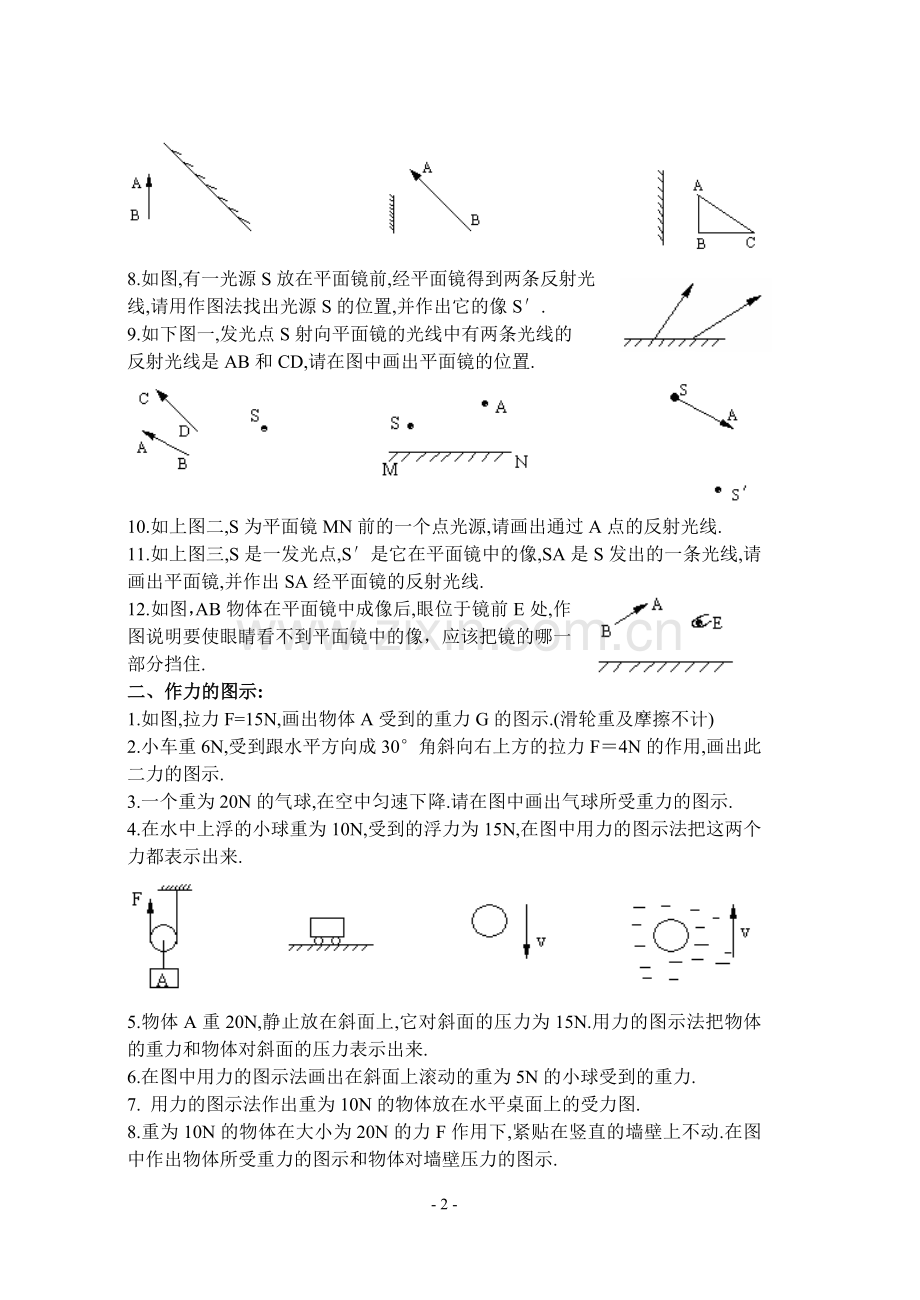

初三物理中考复习作图题专项训练一、光学作图题:1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30夹角,现欲使这束太阳光竖直的射向井底,请在图中准确画出这平面镜的位置.(要求标明法线以及平面镜与水平地面的夹角)3.画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路.5.完成图中光线通过各透镜前或后的光路.6.在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点,画出下列物体在平面镜中的像.8.如图,有一光源S放在平面镜前,经平面镜得到两条反射光线,请用作图法找出光源S的位置,并作出它的像S.9.如下图一,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.10.如上图二,S为平面镜MN前的一个点光源,请画出通过A点的反射光线.11.如上图三,S是一发光点,S是它在平面镜中的像,SA是S发出的一条光线,请画出平面镜,并作出SA经平面镜的反射光线.12.如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示.(滑轮重及摩擦不计)2.小车重6N,受到跟水平方向成30角斜向右上方的拉力F4N的作用,画出此二力的图示.3.一个重为20N的气球,在空中匀速下降.请在图中画出气球所受重力的图示.4.在水中上浮的小球重为10N,受到的浮力为15N,在图中用力的图示法把这两个力都表示出来.5.物体A重20N,静止放在斜面上,它对斜面的压力为15N.用力的图示法把物体的重力和物体对斜面的压力表示出来.6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力.7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动.在图中作出物体所受重力的图示和物体对墙壁压力的图示.9.用5N的力把一个0.4kg的物体托起紧贴在天花板上.试画出这个物体对天花板的压力的图示.(g取10N/kg)10.用细线悬挂一个质量为0.5kg的小球,使其在空中摆动.在图中画出小球摆到A点是受到的重力和悬线对它施加的4N的拉力的图示.11.我国自行研制成功发射的“长征3号”火箭起飞推动力为3106N,请在图上按所给的标度画出火箭受到的推力图示.12.有一个重为10N的小球,用细绳挂在竖直的墙壁上,用力的图示法在图中画出小球所受到的重力的图示.三、杠杆与滑轮:1.如图,杠杆OAB受到两个力的作用,O为杠杆的支点,在图中画出F1、F2的力臂.2.用图中所示的道钉撬撬道钉,要使作用在A点的力最小,那么力F应沿哪个方向?在图中画出力F及其力臂.3.要求用一个最小的力F,使图中的杠杆处于平衡状态,请画出这个力的示意图,并标明它的力臂.4.画出图中用起子开汽水瓶盖时的杠杆支点、阻力、阴力臂及动力臂.5.如图的弯曲杠杆A端吊一重物G.要想在B端加一最小的力F,使AO保持水平平衡.试画出此力的方向和力臂.6.如图ABC为一弯曲的轻杆可绕A点转动,重为10N的物体用绳挂在AB杆上.在C点作用一个力F,使轻杆平衡.请在图中画出:(1)绳对杆的拉力的图示,并用字母T表示.(2)要使作用在C点的力F最小,请分别用字母F、L表示出F的方向和力臂.7.如图为一动滑轮.请画出支点O、重力G和拉力F的力臂.8.如图,重物G=80N,绳子最多只能承受30N的拉力,为了将重物顺利地提升,在图上画出绳子的正确绕法.9.要用最小的力将汽车拉动,试完成绳子的绕法. 10.按要求作图:11.不计滑轮自重,要想站在地面上用250N的力提升起600N的重物,至少需要用几个滑轮?请在方框内画出安装图.12.要用300N的力来提升800N的重物,已知所用的滑轮每个重150N,如何用最少的滑轮来组装滑轮组?请在方框内画出安装图.13.一根绳子最大承受拉力为400N,用这根绳子来提升重1000N的物体.已知所选用的滑轮每个重100N,要求人站在地面上能匀速提升重物,请在方框内画出滑轮组装力.14.用一机械效率为70%的滑轮组,将重2240N的货物提起,所用拉力为800N,则此时至少需要用几个滑轮,请在方框内画出安装图.15.如图,要求省力4/5,试在图中画出绳子的绕法.四、电路:1.把图中各元件组成各自独立工作的电路,并各用一个开关来控制.2.如图是给出的电路元件符号,根椐下列要求连接电路图(元件位置不动)(1)甲图中L1和L2两灯串联,电流表测串联电路中的电流;(2)乙图中L1和L2两灯并联,开关控制L1,电流表测干路中的电流.3.在虚框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.4.根椐标出的电流方向,用电池组、电流表、电压表三个元件符号中的两个元件符号,分别填进电路图的空缺处,填进后要求灯泡L1和L2并联,且都能发光.5.在图中根据标出的电流方向,在1、2、3、4、5中填上适当的器材符号.要求:开关S1控制整个电路,开关S2仅控制电铃,电路中还有一个灯泡.6.将图中的元件连接起来,组成符合下列要求的电路:(1)只闭合开关S1时,红、绿灯都亮;(2)只闭合开关S2时,红、绿灯都不亮;(3)开关S1和S2都闭合时,绿灯不亮、红灯亮.7.把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去. 8.如图,有一根导线尚未连接.请用笔线代替导线补上,补上后要求:当滑动变阻器的滑片向左移动时,灯变亮.9.如图漏掉两根应该连接的导线.请用笔画线补上,使灯L1和L2并联,S同时控制L1和L2.10.根椐图甲所示的电路图,将图乙中的电路元件连成实物图.11.按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P向A端移时,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.12.按要求设计并连接上面的电路.要求:(1)两灯并联;(2)电流表测灯L1的电流;(3)变阻器用来改变灯L2的电流且其滑片向左移动时,灯L2变亮.则把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.13.在如图所示的方盒内,有三个阻值均为R的电阻,A、B、C为三根引出线,若AB间的阻值为R, AC间阻值为R/2,试画出方盒内的电阻连接图.14.有两盏电灯,一个单刀单掷开关S1,一个单刀双掷开关S2 ,一个电池组及导线若干.请设计一个电路图,要求当S1断开、S2接“1”时,两灯串联;当S1闭合,S2接“2”时,两灯并联.15.某医院病房有A、B、C三张病床,为了方便病人传值班医护人员,在每张病床前各装一个开关,在医护值班室内安装了标有床号的3个指示灯,医护人员可根据不同的指示灯的发亮判别哪位病人需要护理,请你设计一个能够满足以上要求的电路,并画出电路图,标出医护值班室和病房.16.给你三个同型号的小灯泡、一个铅蓄电池、一个开关、导线若干,要求:开关闭合三灯都亮,开关断开、三灯都熄灭,请你画出可能的各种电路.17.如下左图,为了便于甲、乙办公室相互传呼,两室内各设有电铃、开关一只,甲室内安置电源,请在图中画出电路,使任何一方闭合开关,对方电铃响.18.如上右图所示，有一个黑匣子的里面有两个灯泡,用导线在匣内将它们接好.A、B、C是三根引出线的接线柱.当开关S接在A点时,只有一盏灯亮;当开关S接在B点时,两盏灯都亮.试在黑匣子内画出这两盏灯的连接图.五、电与磁:1.标出图中a的条形磁铁和小磁针的极性;标出b中磁铁的极性及磁感线的方向.2.如图标出通电螺线管的N、S极和小磁针的N、S极.3.如图,磁体的S极与通电螺线管的A端相吸,在图中标出通电螺线管的N、S极和电源的正、负极.4.如图是通电螺线管.请标出螺线管的N、S极和周围磁感线的方向.5.请在图中标出螺线管的N、S极和电流的方向.6.如图,给出了当开关闭合时,小磁针的转动方向.请在图中标出螺线管的N、S极和小磁针的N、S极.7.由图中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.8.小磁针静止时的指向如图,在图中标出磁感应线的方向和磁体的磁极.9.如图,电路通电时电流表正常工作,小磁针静止.请标出电源的极性及小磁针的极性,并画出通电线圈B的绕线.10.在图中画出电磁铁的绕线并连接电路,使开关闭合后,电磁铁旁的小磁针能静止在图中位置,并在图中标出电磁铁的N、S极.11.如图,根据通电螺线管外小磁针的极性,判断通电螺线管内的小磁针的极性及电源的极性.12.根据图中的电流方向和通电螺线管的磁极绕制螺线管. 六 综合练习1有一光源S放在平面镜前，经平面镜得到两条反射光线，如图11所示，根据平面镜的成像特点，确定光源S的位置，并完成光路图。题(1) 题(2) 题(3) 题(4)2到过海洋馆的同学都可以看到玻璃柜中千姿百态、形态各异的海鱼如图是某同学看到的一条鱼，请问这条鱼的实际位置在本位置的（填“上面”、“下面”、“左边”、“右边”）并利用光学原理画出看这条鱼的实际位置的光路图3在图中大致作出入射光线AO的折射光线，并标出入射角i和折射角。BA4画出图中经凸透镜折射后的光线。题(5) 题(6) 题(7) 题(8)5如图人眼在A处看见河里有一潜水员头上佩带的发光照明灯B。请画出光路图，并在图上标出折射角。6图中A/B/是物体AB经过凸透镜成的像，请在图中画出凸透镜大致位置并标出焦点。7如图是光线通过某一光学元件前的方向，试画出该光学元件8在图中的虚线框内画一个适当的光学元件，满足箭头所示改变光路的要求。9如图所示，一个人用250 N的力竖直向上提起一个重力为200 N的水桶，用力的示意图将水桶受到的合力F表示出来。题(9) 题(10) 题(11) 题(12)10重为12N的物体放在斜面上，在图中用力的示意图画出物体所受重力。11如图所示，是静止地挂在枝头的苹果，请用力的示意图表示其受到的力。12一小汽车停在斜坡上，请在图中画出斜坡对小车的支持力的示意图。F浮H深013重为G的铁球被细绳悬挂靠在光滑竖直墙壁上，画出球受到的重力、绳对球的拉力、墙壁对球的支持力示意图。题(13) 题(14) 题(15)14抛出的一个小球，小球在运动过程中（空气阻力不计），作出它所受力的示意图。15一铁块从图示位置下放至图中虚线位置的过程中 试在右图中画出浮力大致的图象。16用滑轮组提升物体，要求绳子自由端的拉力方向向下。请在图中画出绕绳方法。题(16) 题(17) 题(18)17图示是一台简易吊车的示意图，请画出F1、F2的力臂L1、L218如图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。19如图所示，杠杆BA在力F1、F2的作用下处于静止状态，l2是F2的力臂，在图中画出F1的力臂和力F2。20有一个长方形小纸箱放在手扶电梯上随着电梯匀速上升，请画出小纸箱所受重力和支持力的示意图21用滑轮组拉出陷人泥中的汽车在图中画出最省力的绳子绕法 题(19) 题(20) 题(21)。22如图：L1、L2、L3的电阻分别为10、10、20，要使各灯两段电压相等，请在图上内标出电流表、电压表的符号.S1S2L1L2L3R题(22) 题(23) 题(24)23.如图,有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干。利用这些器材可以连成一个有冷热两档风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风，请按要求将图中的元件连接起来。24画出悬浮在水中的小球的受力示意图。25小球沿斜面滚下，画出小球受到的支持力和对斜面的压力。题(25) 题(27) (28)27家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关。当S接a时，加热电阻R1被接入电路，饮水机正常工作，将水迅速加热。当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态。请按上述要求在图中完成你所设计的家用饮水机的电路图。28如图为一冰块中有一长方形气泡，画出这条光线的折射光线。29画出使杠杆AB在图位置静止时所用最小力F的作用点和方向ABO题(29) 题(30) 30如图所示，在两个磁极附近的小磁针静止在图示位置，在图中标出磁体的极性，并画出磁感线的方向。31如图，在通电螺线管磁场中的A点放有一小磁针，小磁针静止时指向如图所示。请画出螺线管导线的绕法。题(31) 题(32) 题(33)32传送带上有一个物体M，质量为2kg ， 它与传送带一起以lms的速度在水平方向向右匀速运动，不计空气阻力请在图中画出M受力情况的示意图。33如图为电磁继电器自动报警，电磁继电器的衔铁端部有可控制的触点，双金属片是在受热膨胀时自动接通电路的装置，要求做到起火后能通过电铃报警，请将图中电路连起来。34如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。题(34) 题(35) 题(36)35在图中补全光路图。36重为10 N的物体漂浮在水面，请在图中作出物体所受浮力的示意图。- 12 -
