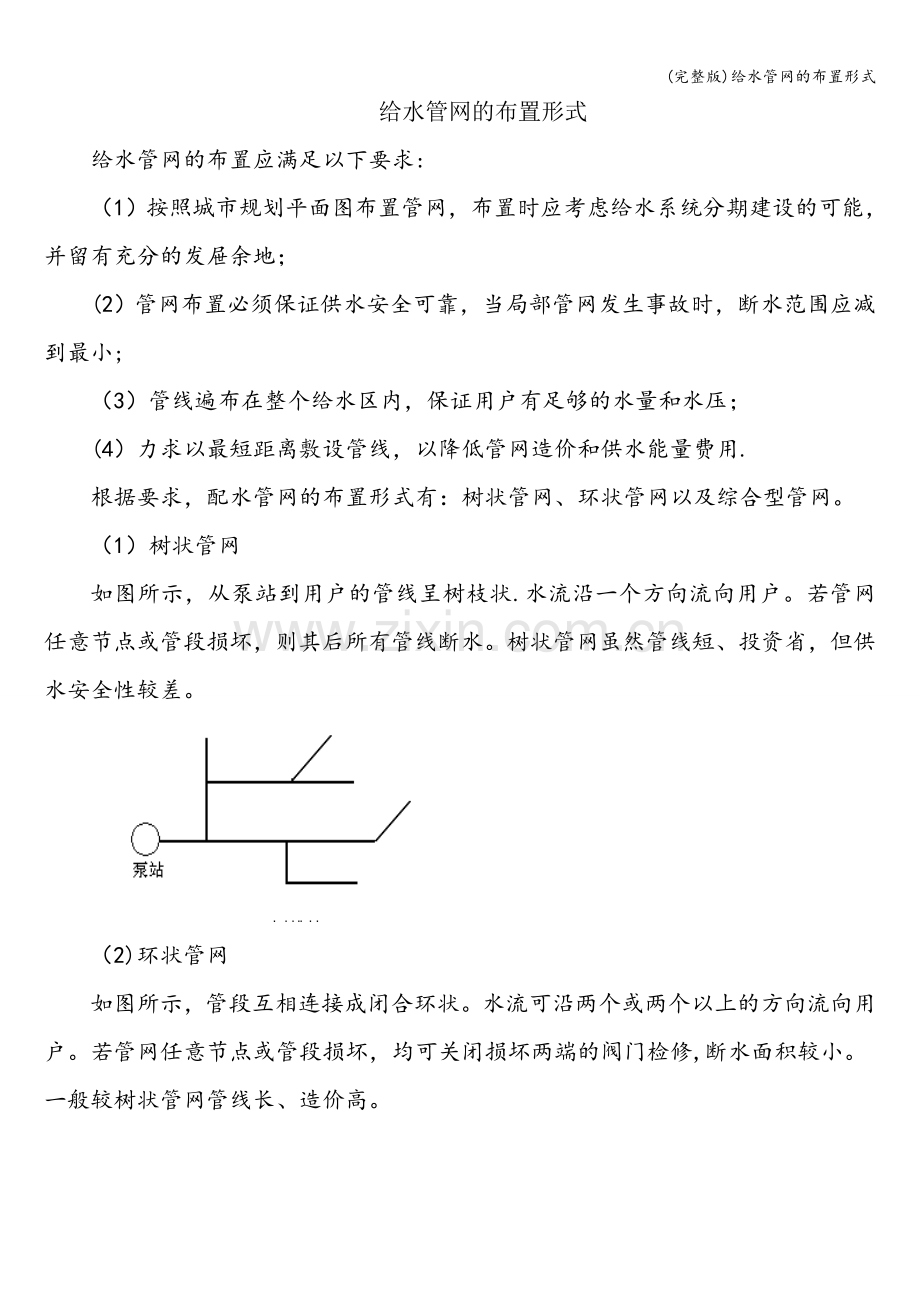

给水管网的布置形式
给水管网的布置应满足以下要求:
（1）按照城市规划平面图布置管网，布置时应考虑给水系统分期建设的可能，并留有充分的发屉余地；
(2）管网布置必须保证供水安全可靠，当局部管网发生事故时，断水范围应减到最小;
（3）管线遍布在整个给水区内，保证用户有足够的水量和水压；
(4）力求以最短距离敷设管线，以降低管网造价和供水能量费用.
根据要求，配水管网的布置形式有：树状管网、环状管网以及综合型管网。
（1）树状管网
如图所示，从泵站到用户的管线呈树枝状.水流沿一个方向流向用户。若管网任意节点或管段损坏，则其后所有管线断水。树状管网虽然管线短、投资省，但供水安全性较差。

（2)环状管网
如图所示，管段互相连接成闭合环状。水流可沿两个或两个以上的方向流向用户。若管网任意节点或管段损坏，均可关闭损坏两端的阀门检修,断水面积较小。一般较树状管网管线长、造价高。

(3)综合型管网
树状管网和环状管网的结合.一般在城市中心布置成环状管网，边缘地区布置成树状管网。
