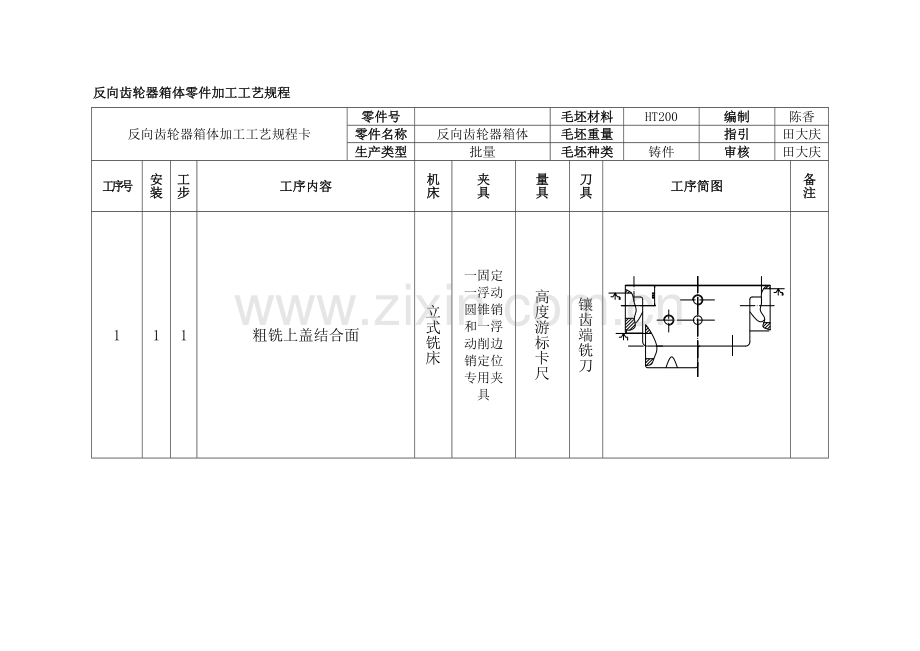

反向齿轮器箱体零件加工工艺规程
反向齿轮器箱体加工工艺规程卡
零件号

毛坯材料
HT200
编制
陈香
零件名称
反向齿轮器箱体
毛坯重量

指引
田大庆
生产类型
批量
毛坯种类
铸件
审核
田大庆
工序号
安装
工步
工序内容
机床
夹具
量具
刀具
工序简图
备注
1
1
1
粗铣上盖结合面
立式铣床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
高度游标卡尺
镶齿端铣刀

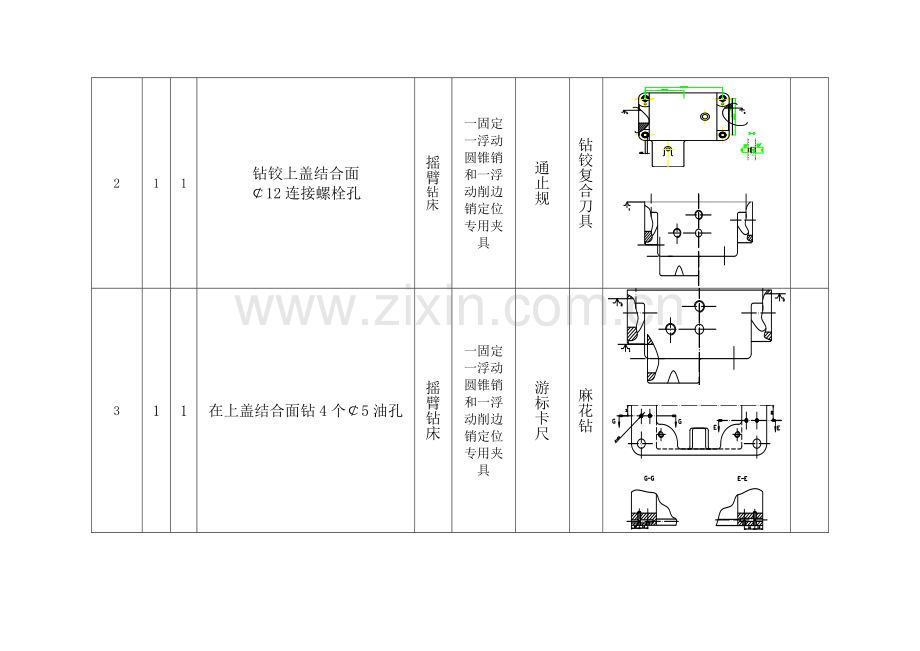

2
1
1
钻铰上盖结合面
￠12连接螺栓孔
摇臂钻床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
通止规
钻铰复合刀具

3

1
1
在上盖结合面钻4个￠5油孔
摇臂钻床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
游标卡尺
麻花钻

4
1
1
粗铣吊耳上凸台端面
立式升降台铣床
一面两销定位专用夹具
高度游标卡尺
镶齿端铣刀

5
1
1
粗铣两侧轴承凸台端面
卧式双面组合铣床
一面两销定位专用夹具
游标卡尺
镶齿端铣刀

6
1
1
钻前端面￠10孔
卧式钻床
一面两销定位专用夹具
游标卡尺、通止规
麻花钻

7

1
2
钻前端面￠12孔

摇臂钻床

一面两销定位专用夹具

通止规

麻花钻

3
钻前端面M12螺纹底孔
1

钻底面M12螺纹底孔

8

1
2

锪￠20孔

卧式镗床

一面两销定位专用夹具

通止规
平底锪刀

1
粗镗吊耳孔
单刃浮动镗刀
9
1
1
粗镗两侧轴承孔
卧式双面金刚镗床
一面两销定位专用夹具
通止规
单刃浮动镗刀

10
1
1
半精铣上盖结合面
立式升降台铣床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
高度游标卡尺
镶齿端铣刀

11
1
1
铰修上盖结合面￠12孔
摇臂钻床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
通止规
机铰刀

12
1
1
精铣吊耳上凸台面
立式升降台铣床
一面两销定位专用夹具
高度游标卡尺
镶齿端铣刀

13
1
1
精铣两侧轴承凸台端面
卧式双面金刚镗床
一面两销定位专用夹具
游标卡尺
镶齿端铣刀

14
1
1
精镗吊耳孔
卧式镗床
一面两销定位专用夹具
通止规
单刃浮动镗刀

15
1
1
半精镗两侧轴承孔
卧式双面金刚镗床
一面两销定位专用夹具
通止规
单刃浮动镗刀

16
1
1
钻两侧轴承凸台端面上
6个M6螺纹底孔
卧式双面组合钻床
一面两销定位专用夹具
游标卡尺
麻花钻

17
1
1
扩铰前端面￠12孔
卧式钻床
一面两销定位专用夹具
通止规
扩铰复合刀具

18

1
2
锪前端面￠10孔
为M12螺纹底孔

摇臂钻床

一固定一浮动圆锥销和一浮动削边销定位专用夹具

游标卡尺
平底锪刀

1
在上盖结合面上钻
4个M8螺纹底孔
麻花钻
19
1
1
攻前端面M12螺纹
卧式钻床
一面两销定位专用夹具

机用丝锥

20
1
1
攻底面M12螺纹
摇臂钻床
一面两销定位专用夹具

机用丝锥

21
1
1
攻两侧轴承凸台端面上
6个M6螺纹
卧式双面组合钻床
一面两销定位专用夹具

机用丝锥

22
1
1
在上盖结合面上攻
4个M8螺纹
摇臂钻床
一固定一浮动圆锥销和一浮动削边销定位专用夹具

机用丝锥

23
1
1
钻右侧凸台面上￠5深30孔
深孔钻床
一面两销定位专用夹具
深度游标卡尺
枪钻

24

1
2
钻左侧凸台面上￠5深35孔

摇臂钻床

一固定一浮动圆锥销和一浮动削边销定位专用夹具

游标卡尺

麻花钻

1
在上盖结合面钻4个￠5油孔
25
1
1
精铣上盖结合面
立式升降台铣床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
高度游标卡尺
镶齿端铣刀

26
1
1
铰修上盖结合面￠12孔
摇臂钻床
一固定一浮动圆锥销和一浮动削边销定位专用夹具
通止规
机铰刀

27
1
1
精镗两侧轴承孔
卧式双面金刚镗床
一面两销定位专用夹具
通止规
单刃浮动镗刀

28
1
1
锪￠16沉头孔
摇臂钻床
一面两销定位专用夹具
游标卡尺
平底锪刀

29
1
1
去毛刺

工作台

手持风动砂轮机

30
1
1
清洗
清洗机

31
1
1
与7065装配

装配工作台

32
1
1
钻2个配作￠5锥销孔底孔
摇臂钻床
一面两销定位专用夹具
游标卡尺
麻花钻

33
1
1
手铰2个配作￠5锥销孔

一面两销定位专用夹具
游标卡尺
锥度铰刀

34
1
1
与7076装配

装配工作台

35
1
1
钻吊耳上配作￠8销孔底孔
立式深孔钻床
一面两销定位专用夹具
游标卡尺
枪钻

36
1
1
手铰吊耳上配作￠8销孔

一面两销定位专用夹具
游标卡尺
锥度铰刀

37
1
1
清洗
清洗机

38
1
1
终检
检查工作台
