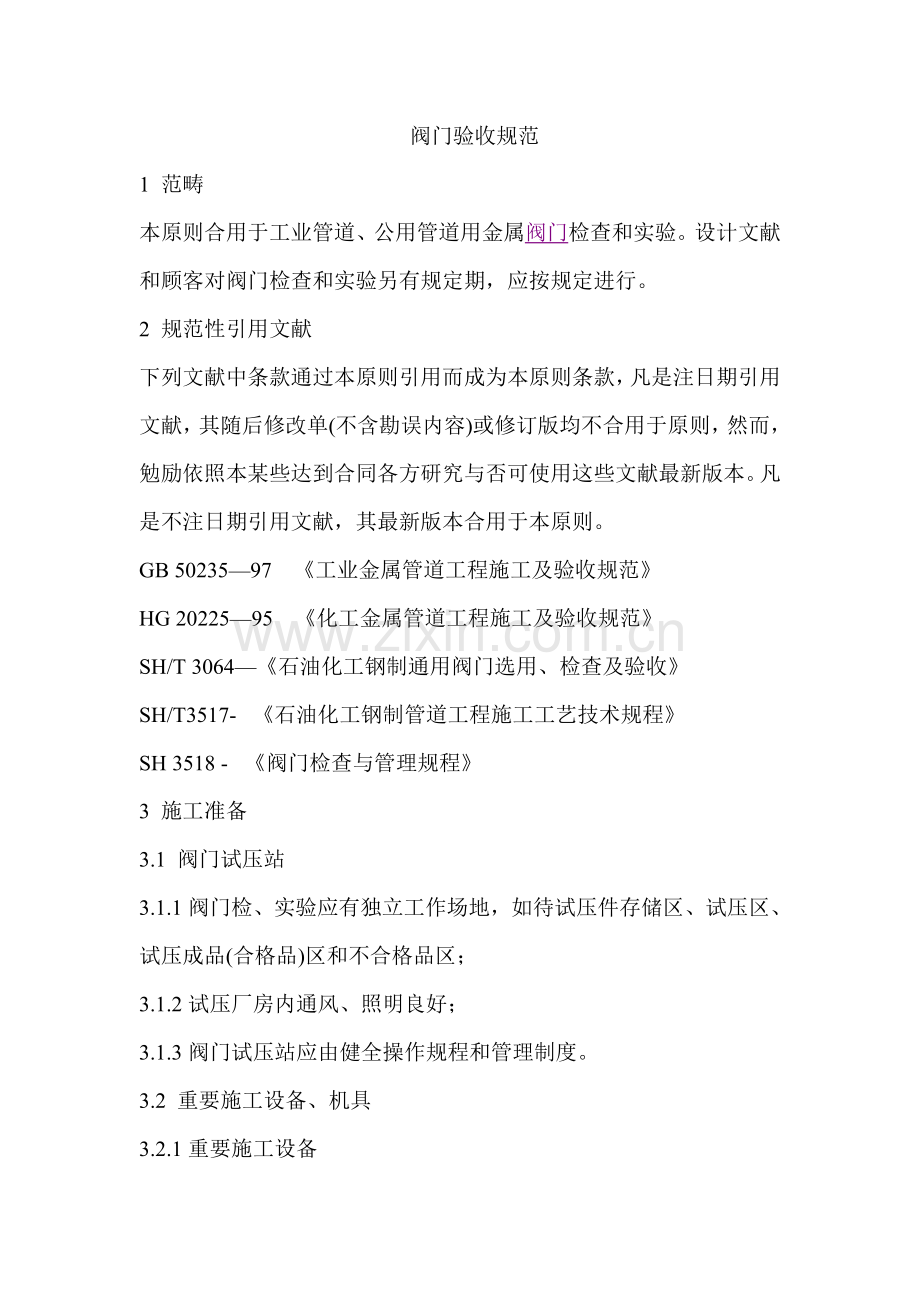

阀门验收规范
1 范畴
本原则合用于工业管道、公用管道用金属阀门检查和实验。设计文献和顾客对阀门检查和实验另有规定期，应按规定进行。
2 规范性引用文献
下列文献中条款通过本原则引用而成为本原则条款，凡是注日期引用文献，其随后修改单(不含勘误内容)或修订版均不合用于原则，然而，勉励依照本某些达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GB 50235—97   《工业金属管道工程施工及验收规范》
HG 20225—95   《化工金属管道工程施工及验收规范》
SH/T 3064—《石油化工钢制通用阀门选用、检查及验收》
SH/T3517-  《石油化工钢制管道工程施工工艺技术规程》
SH 3518 -  《阀门检查与管理规程》
3 施工准备
3.1 阀门试压站
3.1.1阀门检、实验应有独立工作场地，如待试压件存储区、试压区、试压成品(合格品)区和不合格品区；
3.1.2试压厂房内通风、照明良好；
3.1.3阀门试压站应由健全操作规程和管理制度。
3.2 重要施工设备、机具
3.2.1重要施工设备
阀门试压机或电动试压泵、手动试压泵、小型空压机。
3.2.2重要机具
15T、30T、100T千斤顶、经计量合格压力表、活动扳手、呆扳手、倒链、管钳、螺丝刀等
3.2.3重要工具：阀门试压器具
3.2.4消耗材料
各种石棉橡胶板、胶皮、钳板、各种盘根。
4 施工工艺
4.1 检查实验程序见图1。
实验场地设立和试压设备
阀门合格证检查
外观检查
阀门强度实验
阀门严密性实验
检查标志
实验场地设立和试压设备
阀门合格证检查
4.2 检查规定
4.2.1阀门必要具备出厂合格证和制造厂铭牌，铭牌上应标明公称压力、公称直径、工作温度和工作介质等。
4.2.2严密性实验不合格阀门，必要解体检查或依照有关文献办理退库，阀门解体后，须重新实验。
4.2.3合金钢阀门和高压阀门，每批应抽查10%，且不少于1个，进行解体检查内部零件，如有不合格，则需逐个检查。
4.2.4阀门解体检查后，质量应符合下列规定：
——阀座与阀体结合牢固。
——阀盖与阀体配合良好。
——垫片、填料、螺栓等材质对的、数量齐全、无缺陷。
4.2.4实验比例
4.2.4. 1输送设计压力＞1Mpa或设计≤1Mpa且设计温度不大于-29℃或不不大于186℃非可燃流体、无毒性流体管道阀门应逐个进行实验；
4.2.4.2 设计压力≤1Mpa且设计温度为－29—186℃非可燃流体、无毒流体，应每批抽查10％且不少于1个，进行液压实验。若有不合格，应加倍检查，仍有不合格时，则该批阀门不得使用；
4.2.4.3 公称压力＜1Mpa，且公称直径≥600mm闸阀，对焊阀门可不单独进行液压实验，可在系统实验时进行检查。
4.2.4.4 顾客有更高实验比例规定期，应尊重顾客规定。
4.2.1强度实验实验压力
公称压力≤31.4Mpa时，实验压力为公称压力1.5倍。公称压力＞31.4Mpa时，其实验压力应按表1规定进行。
表1  阀门壳体强度实验压力
  公称压力(Mpa)          实验压力(Mpa)
39.2        54.9
49        68.7
62.7        88.2
实验介质：实验介质宜采用水或煤油，如设计文献或顾客另有规定期，按规定进行实验。对于不锈钢阀门，如用水作实验介质，水中氯离子含量不得超过0.2mg／L。保压时间、阀门强度实验保压时间应符合表2规定，其中蝶阀壳体强度实验保压时间应符合表3规定。、
表2  普通阀门实验最短保压时间
公称直径(mm)        实验保压时间(s)
        阀体
        止回阀        其她阀类
≤50        60        15
65—150        60        60
200—300        60        120
≥350        120        300
表3  蝶阀强度实验最短保压时间
公称通径(mm)        实验保压时间(S)
≤50        15
65－150        60
≥250        180
4.2.2严密性实验
4.2.2.1 严密性实验指阀门启闭件和阀体等密封副止漏性能实验，上密封实验(倒密封实验)指阀杆与阀盖密封副止漏实验；
4.2.2.2起截断作用各类阀门，应进行密封实验。有上密封构造阀门还应进行上密封实验；
密封实验介质可用水、煤油、对于奥氏体不锈钢阀门，水中氯离子含量不得超过0.2mg/L；
4.2.3实验压力
实验介质为液体时，实验压力应为阀门公称压力1.1倍；实验介质为气体时，密封实验压力应为阀门公称压力1.1倍，且不不不大于0.6Mpa。
4.2.4密封实验保压时间应符合表4规定。
表4 密封实验保压时间
公称通径
(mm)        实验保压时间(S)
        上密封实验        密封实验
                止回阀        其她阀类        蝶阀
≤50        15        60        15        15
65—150        60        60        60        30
200－300        60        60        120        60
≥350        120        120        120        60
4.2.5介质引入方向和施压方向
规定了介质流通方向阀门，如截止阀，应按流通方向引入介质和施压，但止回阀应从反方向引入介质和施压。
没有规定流通方向阀门，如闸阀、球阀，应分别从每一端引入介质和施压。有两个密封副阀门，如双闸板阀，向两个密封副之间腔体引入介质和施压。
4.2.6实验规定
减压阀和疏水阀动作实验应在安装后系统中进行。
阀门做液体实验时，应排净阀体内空气，阀门实验合格后，应及时排除积水，必要时，可用空气吹干或采用其她保护办法。
实验合格后，应将阀门两端密封，并做好标志(钢印或色标)。
5 质量原则
5.1阀门达到保压时间后，阀体(涉及填料和中口连接处)不得发生渗漏。
5.2不得发生构造损伤。
5.3阀门密封面容许泄漏量，应符合表5规定。
表5 密封面容许泄漏量
阀门种类       金属密封阀门        (除止回阀外)        弹性密
封阀门        金属密封止回阀
公称直径        液体实验
(滴／min)        气体实验
(气泡／min)                液体实验
(滴／min)        气体实验
(气泡／min)
≤50        0        0        0        0        0
50－150        12        72        0        DN／25×3        DN／25×0.042
200－300        20        120        0
＞300        28        168        0
注：(1) 气体渗入量为大气压下体积，若为气泡，则1个气泡等于0.3cm2计算。
(2) 对于液体实验，1ml按16滴计算。
(3) 0表达在规定最短保压时间内应无泄漏
