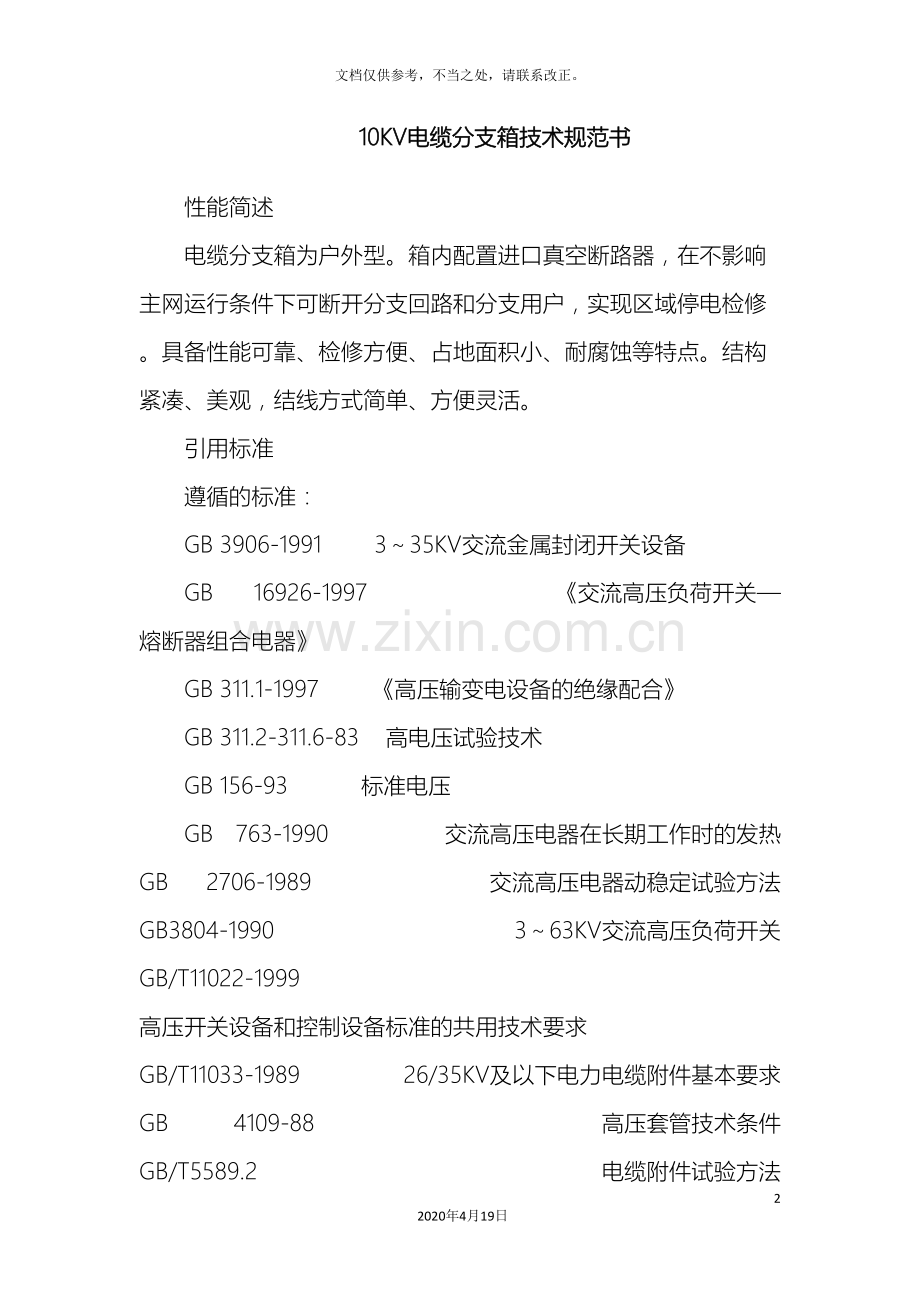

10KV电缆分支箱技术规范书112020年4月19日文档仅供参考，不当之处，请联系改正。10KV电缆分支箱技术规范书性能简述电缆分支箱为户外型。箱内配置进口真空断路器，在不影响主网运行条件下可断开分支回路和分支用户，实现区域停电检修。具备性能可靠、检修方便、占地面积小、耐腐蚀等特点。结构紧凑、美观，结线方式简单、方便灵活。引用标准遵循的标准：GB 3906-1991 335KV交流金属封闭开关设备GB 16926-1997 交流高压负荷开关熔断器组合电器GB 311.1-1997 高压输变电设备的绝缘配合GB 311.2-311.6-83 高电压试验技术GB 156-93 标准电压GB 763-1990 交流高压电器在长期工作时的发热GB 2706-1989 交流高压电器动稳定试验方法GB3804-1990 363KV交流高压负荷开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T11033-1989 26/35KV及以下电力电缆附件基本要求GB 4109-88 高压套管技术条件GB/T5589.2 电缆附件试验方法GB4208-93 外壳防护等级（IP代码）GB3309-1989 高压开关设备常温下的机械试验GB1985-1989 交流高压隔离开关和接地开关DL/T593-1996 高压开关设备的共用订货技术导则DL/T404-1997 户内交流高压开关柜订货技术条件DL/T791- 户内交流充气式开关柜选用导则SD/T318-1989 分支型闭锁装置技术条件DL/T402-1999 交流高压熔断器订货技术条件DL/T486- 交流高压隔离开关和接地开关订货技术条件DL/T593-1993 户内交流分支型和元部件泄露及污秽试验技术条件JB/DQ2080 高压开关设备防雨试验方法JB/Z102-71 高压电器使用于高海拔地区的技术要求SD 318-1989 高压开关柜闭锁装置技术条件国际IEC标准 IEC 60 694国际IEC标准 IEC 60 298国际IEC标准 IEC 60 129国际IEC标准 IEC 60 265-1国际IEC标准 IEC 60 420国际IEC标准 IEC 60 529国际IEC标准 IEC 60 243-5技术性能3.1 定义 10kV电缆分支箱是指在配电网络中具备分配负荷功能，能够实现配电线路负荷分配的户外箱式配电设备。3.2 环境条件3.2.1周围空气温度 最高温度： +400C 最低温度： -400C 最大日温差： 25 0C 日照强度： 0.1W/cm2（风速0.5m/s）3.2.2海拔高度 h m3.2.3 最大风速 35 m/s(不超过700Pa)3.2.4 环境相对湿度 日平均值： 95% 月平均值： 90%3.2.5 地震烈度： 8度 水平加速度： 0.3g 垂直加速度： 0.15g3.2.6 污秽等级： 级3.2.7 覆冰厚度：10mm3.2.8 安装位置：户外3.2.9使用环境场所：街道边、绿化带，要求倾斜度不大于3。3.3系统运行条件3.3.1额定工作电压：10kV3.3.2最高工作电压：12kV3.3.3额定频率：50Hz3.4 主要技术参数本次项目的电缆分支箱，其技术参数除满足系统条件外，还满足以下性能:3.4.1电缆分支箱主要技术参数序号 项目 单位 参数1 额定电流 A 6302 绝缘水平 工频（50HZ/1min） kV 42/48 冲击(1.2/50s) kV 75/853 分支型内绝缘件的爬电比距 纯瓷绝缘 cm/kV 2.5 环氧树脂绝缘 cm/kV 2.04 额定短时耐受电流 kA 20/3s5 额定短路关合电流（峰值） kA 506 电缆截面 mm2 35-3003.4.2 断路器主要技术参数表序号 名称 单位 技术要求1 额定电流 A 6302 额定短路开断电流 kA 203 额定短路关合电流 kA 504 额定峰值耐受电流 kA 505 额定短时耐受电流（有效值） kA/s 20/36 机械寿命 次 50000（隔离刀、接地刀不小于 次）7 操作机构 - 电动3.4.3电流互感器主要参数表序号 间隔 额定电流比 准确级别 额定容量 用途1 断路器 600/5A 0.5/10P 30VA/30VA 测量/保护3.4.4电压互感器主要参数表额定电压 额定容量一次线圈 二次线圈 220V/3.0级 100V/0.5级10KV 220V/100V 500VA 80VA3.4.5 氧化锌避雷器额定电压 持续运行电压 标称放电电流 直流参考电压 雷电全波冲击残压 2ms方波冲击电流17KV 13.6KV 5KA 25KV 50KV 大于100A3.5 其它技术性能3.5.1外壳1）电缆分支箱外壳材料采用覆铝锌板，其厚度2mm，表面覆盖层为静电喷涂而成，涂层漆膜厚度不少于150m并均匀一致，至少 不退色，外观颜色为环保绿色。2）外壳的防护等级不低于IP33。外壳有足够的机械强度，在起吊、运输和安装时不会变形或损伤。外壳具有防火、防尘、防潮、耐腐蚀、防盐雾、抗污染等特点，适合各种恶劣的环境。3.5.2箱体 1）电缆分支箱箱体的结构满足户外全天候运行条件，保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。2）箱体底部有电缆进出口，每回线路各相均有固定的电缆支架，有防小动物及其它固体异物进入措施。3）电缆分支箱全部带防雨檐。4）电缆分支箱门锁具有防雨、防堵、防锈功能，门上设挂锁孔，并装有把手和暗闩，门子铰链采用内铰链；箱体的门具有限位和防回夹功能，开启角度大于900；门的设计尺寸与所装用的设备尺寸相配合；柜门有密封措施；开启式门有专门的铜辫线和箱体接地部分连接；5）箱体外有明显的铭牌标识、运行标志和安全标志。厂家名称只出现在产品铭牌中。标识不受气候影响和具有防腐蚀的功能。6）箱体在有可靠密封性能的前提下，设足够的自然通风口和隔热措施，以保证在一般周围空气温度下运行时，所有电器设备的温度不超过其最大允许温度，通风口有防小动物和大于2.5mm固体异物进入和防渗、漏雨水措施。7）箱体内的隔板用金属材料，其色彩与内部电气设备颜色协调，金属构件亦进行防锈处理和喷涂防护层。8）箱门内侧贴有主回路的线路图，同时注明操作程序和注意事项。3.5.3开关柜间隔1）电缆分支箱内配置德国特瑞德原装进口永磁操作真空断路器。开关柜兼顾节能和环保的要求。2）开关柜的整体结构即其断路器、隔离开关、母线及接地开关等10KV带电部分，被充SF6气体的不锈钢箱体全封闭，不超过3个间隔共一个SF6气室。开关柜内无裸露点，保证作到全密封、全绝缘结构。开关柜的一次设备具有防水、无漏电特点以保证安全运行。3）开关柜满足“三工位、五防闭锁”功能。电缆分支箱内每一间隔都配置五防机械锁。间隔的门便于安全开启。每个开关单元的母线联接方式，便于在现场安装和维护，安装好后，整体外观整齐，美观。母线联接件简单，易操作，经济。4）电缆分支箱内间隔装设温湿度控制器及加热装置，以保证间隔内潮气和凝露不影响设备安全运行的寿命。5）开关柜主回路的防护等级不低于IP65。6）开关柜间隔严格按照电缆分支箱设备表的主接线顺序进行排列。7）开关：开关柜所配开关具有先进、可靠的灭弧原理和灭弧方式以及具有优良的电弧熄灭保护装置，以确保人身和设备的安全。真空断路器配电动操作机构，操作机构均满足配网自动化要求；断路器带防涌流装置，线路侧装刀闸。8）操作面板设计带有操作指导指示，控制操作直观方便，控制开关有就地电动和远方控制两种操作方式；刀闸设计观察窗。9）电流互感器（以下统称CT）：真空断路器间隔配保护、测量CT。CT采用环氧浇注型、单相开口穿芯式，CT可固定在开关柜电缆室底部，能够方便的穿设电缆。凡配CT的间隔都配三只电流表，显示间隔内三相一次侧电流。每只CT的变比为：600/5。10）电压互感器（以下统称PT）：在进线开关母线侧安装一只三相PT，用作电压测量和FTU电源。为全绝缘、全密封的结构，易于更换和维修。PT一次保险便于更换，并加装电压表显示一次侧电压。PT的配置参数符合设备表。并提供2套一次熔管作为备品。11）避雷器：每台电缆分支箱进线侧配置一组电缆型氧化锌避雷器。12）带电显示器：电缆分支箱内进出线间隔全部配置带电显示器，带电显示器显示屏置于电缆分支箱每个间隔的前面板上，便于运行人员观察。13）短路、接地故障指示器：进出线间隔均配置一套电缆专用型短路、接地故障指示器，每个出线间隔按两路电缆配置，且注明相对应的出线电缆。故障指示器的故障显示屏置于电缆分支箱每个间隔的前面板上，便于运行人员观察，同时预留短路、接地信号上传至自动化终端的接点。14）铭牌：电缆分支箱内可视设备的铭牌安装在易于观察的位置，铭牌标识清晰、整齐。间隔的门面上标出主回路图。开关柜内部安装的高压电器组件，如：断路器、互感器、避雷器等，均提供完整的资料和说明。15）电缆室：电缆分支箱各间隔电缆室门观察窗（电缆室）便于检查，测温。观察窗采用6mm以上厚度的高强度钢丝玻璃板。电缆室安装电缆时，套管高度离地面大于600mm，便于现场安装电缆头。16）SF6气体密度补偿压力表：在每个SF6气室配有SF6气体密度补偿压力表，监控气箱的压力变化，并能够输出报警节点信号，保证在失压状态时发出报警信号，并经过声音报警，或者经过通道传输到控制中心报警。3.5.4 电缆终端头电缆外终端全部为全密封预制式硅橡胶可触摸式，对人身安全，插头连接方式紧密，没有缝隙，达到全封闭结构，不可带电插拔，但可拆卸。每套电缆头都配置电缆头接地线，电缆的接线鼻子均为全铜镀锡的线鼻子。
