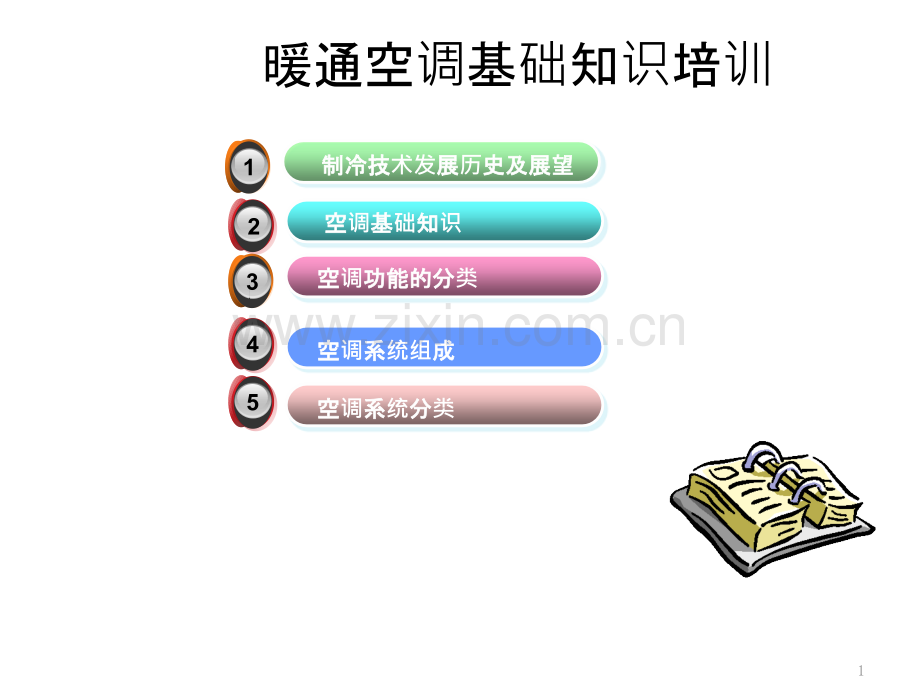

312334空空调系系统组成成空空调基基础知知识空空调功能的分功能的分类制冷技制冷技术发展展历史及展望史及展望5空空调系系统分分类调系系统调试和运行管理和运行管理暖通空调基础知识培训1 古老人民取暖古老人民取暖制冷技制冷技术发展展历史史2水源水源热泵制冷技制冷技术发展展历史史3太阳能空太阳能空调制冷技制冷技术发展展历史史4空气源空气源热泵：受环境温度的限制，在冬季环境温度低于-5的北方地区，热泵系统无法进行除霜，导致系统无法运行，此技术仅适用于南方地区；水源水源热泵：河水或湖泊水同样受到环境温度的限制，北方地区冬季环境温度低，机组无法正常运行；若采用地下水，回灌问题是制约水源热泵发展的瓶颈；地源地源热泵：不受上述问题限制，只要存在可利用的空间，就可以利用地源热泵。该能源属于可再生、无污染的绿色能源。热泵效率高，运行稳定，得到市场的认可。为普及地源热泵市场的投入，各级正政府加大财政补贴力度。比如重比如重庆按制冷量按制冷量进行行补贴，800元元/KW。太阳能太阳能热泵：就是太阳能和空气源热泵相结合，作为中央热水系统的热源。两者互为备用，取长补短。从而改善热泵运行工况，提高热泵的cop；再者，保证全天候的生活热水的供给。在我国的北方地区得到应用。热泵技技术的的现状状521世纪空调主题“节约能源，保能源，保护环境和境和获取取趋于自然条件的舒适健康于自然条件的舒适健康环境境”目前我国城乡既有建筑面积约为500亿M2，其中城镇建筑面积为200亿M2。能达到节能建筑标准的仅占8%左右。我国每年新增建筑面积约为20亿M2，到2020年，我国新增建筑面积达到200亿M2。随着人们的生活水平的提高，供暖逐步南移，采暖面积不断增加，新建建筑将会有大约50亿M2以上需要供暖。按照目前地下水源热泵系统初投资为250420元/M2，地源热泵系统初投资为300480元/M2，也就是也就是说在未来在未来10年内我国有年内我国有1250024000亿元的元的热泵市市场份份额。再者说到目前为止全国发电装机容量约为9亿KWh，而100米以内地下水每年可采集的低温能量为2.2*108KW，100米以内的土壤每年可采集的低温能量约为1.5*1012KW，则是发电量的1667倍。如果全国每年1亿M2建筑推广采用地源热泵系统供暖空调，每个采暖季可代替374万吨万吨左右的标准煤，或25亿M3左右的天然气，消减6.4万吨万吨氮氧化和物，933吨CO2，约16万万吨颗粒物的排放。地源热泵采用一种清洁再生能源，运行稳定，能效比高，巨大的市场份额，将会得到大力的发展！热泵技技术的展望的展望62、空、空调基基础知知识7暖通空暖通空调含含义 采暖、通采暖、通风以及空气以及空气调节的含的含义：采暖采暖又称供暖，指向建筑物提供热量，保持室内一定温度。通通风用自然或机械的方法向空间送入和排除空气的过程。空气空气调节（简称空调），是为满足生产、生活要求，改善劳动卫生 条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气 流速度等参数达到一定要求的技术。暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。8物质三态是什么？相互之间是怎么转换的？A、固态、液态、气态B、物质状态之间的相互转换液液态汽化成气汽化成气态过程：吸程：吸热；气气态液化成液液化成液态过程：放程：放热；固固态熔化成液熔化成液态过程：吸程：吸热；液体凝固成固液体凝固成固态过程：放程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。固 态气气 态液 态物物质状状态9比比热：使1克的某种物质温度升高1所需的热量。显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。潜潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。物物质状状态10温度定温度定温度定温度定义义：温度是用来表示物质冷与热的程度。分为干球温度和湿球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。示数达到稳定后，此时温度计显示的读数近似认为湿球温度。空空调系系统参数参数11焓的定的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。焓的变化是系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。湿空气的焓：为干空气的焓和相应水气的焓之和，也常用干空气为计算基准。一般一般规定定0时干空气和液干空气和液态水的水的焓和，相和，相对应水气的水气的焓值为零。零。露点：露点：将湿空气在总压和湿度保持不变的情况下冷却，当湿空气达到饱和时的温度即为露点。若湿空气的温度降到露点以下，则所含超过饱和部分的水蒸汽将以液态水的形式凝结出来。空空调系系统参数参数12室内湿室内湿负荷不荷不变、热冷冷负荷荷变化化ACBB13空空调系系统参数参数湿度的定湿度的定义又称为含湿量，为单位质量干空气所带的水蒸汽质量。单位：g/kg湿度分湿度分为绝对湿度和相湿度和相对湿度：湿度：绝对湿度：以单位体积空气中所含水蒸气的质量来计算，单位：kg/m3 相对湿度：为湿空气中水气的分压与同温度、同总压下饱和空气中的水气分压之比。（RH）相对湿度是湿空气饱和程度的标志。相对湿度愈低，距饱和就愈远，该湿空气容纳水气的能力就愈强。当相对湿度为100时，湿空气中的水气已达饱和，该湿空气不再能容纳水气，也就不能用途作干燥介质。绝对干空气的相相对湿度湿度为零零。14暖通专业常用单位及换算：1US.RT=3.517KW1P=735W；制冷量中的1P约为2500W.1KCal=1.16W华氏温度（）=32+（9/5）摄氏温度（）1公斤（公斤力/cm2）=105Pa=1bar1MPa=10Kg1bar=14.5psi流量（Q)：1m3/h=16.67L/Min能效比(EER：Energy Efficiency Ratio)=制冷量/输入功率能效比反映空调机组性能的重要指标，数值越大代表机组匹配性能越好，运行越经济。注：磅（psi）单位英寸面积所受的力（P）；常用常用单位及位及换算算15名称英文缩写全英名称名称名称英文缩写全英名称中央空调系统HVACHeating Ventilation Air Conditioning11洁净室CRClean Room制冷机CHChiller12补风机MAUMake up air Unit蒸发器EVAEvaporator13变风量VAV Variable Air Volume冷凝器CONDCondenser14变制冷剂量VRVVariable Refrigerant Volume冷冻泵CHWPChilled Water Pump15精密空调CRACComputer Room Air Conditioning冷却泵CWPCooling Water Pump 16分体空调STSplit Type冷却塔CTCooling Tower 17窗式机WTWindow Type风柜 AHUAir Handling Unit18两管制TPSTwo pipes system 新风柜PAUPrimary Air Unit19四管制 FPSFour pipes system 风机盘管FCUFan Coil Unit20免费冷却（空调）FCFree cooling 常用常用术语16各种建筑冷各种建筑冷热负荷概算荷概算各种建筑冷各种建筑冷热负荷概算指荷概算指标序号序号建筑建筑类型型冷冷负荷荷W/mW/m2 2热负荷荷W/mW/m2 2序号序号建筑建筑类型型冷冷负荷荷W/mW/m2 2热负荷荷W/mW/m2 201客房80110607012医院高级病房8011002酒吧、咖啡屋10018013一般手术室100150658003西餐厅16020014洁净手术室30045004中餐厅、宴会厅18035015x、CT、B超室12015005中庭、接待9012016剧院观众厅180350809006小会议室（允许少量吸烟）20030017舞台25035007大会议室（不允许吸烟）18028018休息厅30035008办公室9012019体育馆12030012015009超高办公楼105145708520展览馆1302009012010商场、百货楼首层250300608021图书馆75100507511二层、以上层20025022公寓、住宅80904570173、空、空调功能的分功能的分类18按室内空气环境要求以及功能的不同可以分为：舒适性空舒适性空调及工艺性空调。舒适性空舒适性空调：能够向人们提供一个适宜的工作环境或生活环境，从而提高工作效率或维护良好的健康水平的空调系统。服务对象为：人。适用场合：写字楼、商场、剧院、酒店等等舒适性空舒适性空调19舒适型空舒适型空调参数参数内容内容夏季夏季冬季冬季备注注温度253213夏季设定不低于26（节能）冬季设定不高于20（节能）湿度4065%3060%洁净度30m3/h.人30m3/h.人空气流速度0.2m/S0.2m/S舒适性空舒适性空调的参数的参数舒适性空调的“四度四度”是什么，各位多少？20空调舒适性影响因素有哪些？人体的冷热感与温度、湿度、风速、内表面温度、活动量、衣着、年龄、性别、身体状况等因素有关；湿度的影响与温度有关。为满足不同的需求，国家出台空调舒适性的评价方法：热舒适性指舒适性指标：PMV：预计平均热感觉指数，7级：33；代表热、温暖、较温暖、适中、较凉、凉、冷 PPD：预期不满意百分率；PMV=0相当于PPD5；规范要求：PMV=1 PPD27注：PMV是同一环境中大多 数人的冷热感觉平均值舒适性空舒适性空调标准准21是能够满足室内生产、科研等工艺过程所要求的特定空气参数的空调系统。服务对象为：生产、科研、设备等工艺。适用场所：研发实验室、医院手术室、纺织车间、电子产品车间等等工工艺性空性空调224、空、空调系系统组成成23空气空气调节系系统组成成冷热源（热泵）冷媒输配管道空气处理设备自动控制装置空气分配装置被调节对象空气空气调节系系统24冷冷热源源水冷离心机组水冷螺杆机组锅炉风冷螺杆机组25热泵热泵组成成压缩机冷凝器节流阀蒸发器26压缩机机冷凝器冷凝器蒸蒸发器器节流流阀高温高压气体高温高压液体低温低压液体低温低压气体49103393732127制冷系制冷系统27空调是怎样制冷制制冷制热的？为什么会制冷制制冷制热？低温低压的制冷剂蒸汽被吸入压缩机，通过压缩机进行压缩，变成高温高压的制冷剂蒸汽被输送到冷凝器，通过冷凝器进行冷凝（放热），变成高温高压的制冷剂液体（热量通过载热剂进行释放）。高温高压的制冷剂液体在通过节流阀（膨胀阀）降压后，变为低温低压的制冷剂液体进入蒸发器，通过蒸发器进行蒸发（吸热），变为低温低压的制冷剂气体（冷量通过载冷剂进行能量释放），进行再次制冷循环，周而复始。空空调原理原理1 1压压力力 焓焓P Pe eP Pc cP P1 1压压压缩缩缩机机机机机机A AB B2 23 34 4蒸蒸发器器冷凝器冷凝器节节节流流流流流流阀阀阀压焓图28压缩机（螺杆）工作模式机（螺杆）工作模式29空空调原理原理地源地源热泵热回收装置30冷冷冻机日常机日常维护冷冷冻机机检查节油器浮子功能是否正常;检查压缩机、蒸发器、冷凝器、油泵以及冷媒管道的密封性;检查系统制冷剂的压力是否正常;检查油位是否正常;电机绝缘电阻是否正常;检查各继电器是否运转正常;31冷水机冷水机组对机组的密封部件进行检查、鉴定和调整对温度计、压力表、油压计进行检测对冷凝器进行清洗压缩机油更换对电机绝缘进行检测等冷水机冷水机组定期保养定期保养32冷媒冷媒输配管道配管道冷媒输配送管道（水系统）的功能是输配冷热能量，满足末端设备或机组的符合要求。根据配送热量的不同分为冷却水系冷却水系统和冷冷冻水系水系统。冷媒输配管道冷却水冷冻水33空空调水系水系统组成成水系水系统末末端配置端配置冷水冷水机机组两器两器34空空调冷却水系冷却水系统冷却泵旁通压缩机机冷凝器冷凝器蒸蒸发器器节流流阀高温高压气体高温高压液体低温低压液体低温低压气体49103393732127冷却塔35空空调冷却水系冷却水系统空调冷却水系统由冷却水管道、冷却泵、冷凝器、冷却塔组成。36冷却塔平衡管冷却塔平衡管37冷凝器冷凝器38空调冷却水系统按照供水方式，可以分为：直流供水直流供水 循循环供水供水冷却水供水方式分冷却水供水方式分类39直流式供水系直流式供水系统冷却水经冷凝器等用水设备后，直接排入下水道或河道，利用后的冷却水可以综合利用：比如生产、生活用水40循循环水冷却系水冷却系统空空调工程中大量采用循工程中大量采用循环冷却水系冷却水系统：自然通自然通风冷却循冷却循环系系统机械通机械通风冷却循冷却循环系系统：采用机械通风冷却塔或喷射式冷却塔，使冷却水与机械通风接触进行热量交换冷却塔水箱容积：不应小于系统流量的1.2倍。冷却系统补水量一般为1-2%系统流量41空空调冷冷冻水系水系统风柜旁通冷冻泵冷却泵旁通压缩机机冷凝器冷凝器蒸蒸发器器节流流阀高温高压气体高温高压液体低温低压液体低温低压气体49103393732127冷却塔42空空调冷冷冻水系水系统空调冷冻水系统由冷冻水管道、冷冻泵、蒸发器、末端空调设备组成43蒸蒸发器器44根据配置形式、水根据配置形式、水泵配置、配置、调解方式等不同，可以分成不同的解方式等不同，可以分成不同的类型。型。水系水系统分分类45冷冷冻水系水系统分分类按照水系按照水系统是否与大气相通，可以分是否与大气相通，可以分为开式系开式系统和和闭式系式系统开式系统闭式系统46空空调水系水系统类型及型及优缺点缺点类型型特征特征优点点缺点缺点开式管路系统与大气相通与水蓄冷系统的连接相对简单系统中的溶解氧多，官网和设备易腐蚀；需要增加克服静水压的额外能耗；输送能耗高。闭式管路系统与大气不相通或仅在膨胀水箱处局部与大气接触氧腐蚀的几率小，不需要克服静水压力，水泵扬程低，输送能耗少与水蓄冷系统的连接相对简单复杂开式与开式与闭式系式系统比比较开式系统：冷却系统、水、冰蓄冷系统、生活供水等场合闭式系统：冷冻、供暖系统等场合47同程式系统异程式系统冷冷冻水系水系统分分类按照空按照空调水系水系统的回水布管方式，可以分的回水布管方式，可以分为同程式和异程式两种回同程式和异程式两种回水方式水方式P48空空调水系水系统类型及型及优缺点缺点类型型特征特征优点点缺点缺点同程式（顺流式）供水与回水管中水的流向相同，流经每个环路的路程长度相等 水量分配比较均匀；便于水力平衡 需设回程管道，管路长度增加，压力损失相应增大；初投资高异程式（逆流式）供水与回水管中水的流向相反，流经每个环路的路程长度不等 不需设回程管道，不增加管路长度；初投资相对较低 当系统较大时，水力平衡较困难，应采用平衡阀，避免该缺点同程式与异程式比同程式与异程式比较同程系统：系统较大、热负荷分散不均等场合异程系统：系统较小、热负荷分散较均匀的场合49冷机锅炉FCU两管制冷机锅炉FCU三管制冷机锅炉FCU四管制分区两管制冷冷冻水系水系统分分类按照水系按照水系统管道配置的多少，可以分管道配置的多少，可以分为两管制、三管制、四管制以两管制、三管制、四管制以及分区两管制方式及分区两管制方式50空空调水系水系统类型及型及优缺点缺点类型型特征特征优点点缺点缺点两管制 供冷与供热合用同一管网系统，随季节的变化而进行转换 管网系统简单，占用空间少；初投资低 无法同时供冷供热的要求三管制 分别设供冷与供热管路，但冷热回水合用同一条管路 能同时满足供冷供热要求；管路系统较四管制简单；初投资居中 冷热回水流入同一管路，能量有混合损失；占用建筑空间较大四管制 供冷与供热分别设置两套管网系统，可以同时进行供冷或供热 能同时满足供冷供热要求；没有混合损失 管路系统复杂，占用建筑空间多；初投资较高分区两管制 分别设置冷热源并同时进行供冷供热运行，但输送管路为两管制，冷热分别输送 能同时对不同区域（如内区和外区）进行供冷和供热，管路系统简单，初投资和运行费用省 需要同时设置冷热源各管制系各管制系统比比较51两管制系两管制系统：适用于同一热源，采暖供冷不同时使用的场合；如地 源热泵、北方地区。三管制系三管制系统：能量损耗较大，采用该种方式较少。四管制系四管制系统：采用两个热源（冷机+锅炉）存在同时供冷供热场所。如办公室和实验室混用的建筑场所等。分区空分区空调系系统：采用两个热源（冷机+锅炉）存在同时供冷供热场所。如建筑物单层面积较大的商场等多管制系多管制系统实用用场所：所：52冷冷冻水系水系统分分类按照冷按照冷冻水系水系统的的调节方式不同，可以分方式不同，可以分为定流量和定流量和变流量两种方流量两种方式式冷机锅炉FCU冷机锅炉FCU定频变频53空空调水系水系统类型及型及优缺点缺点类型型特征特征优点点缺点缺点定流量 冷（热）水流量保持恒定，通过改变供水温度来适应负荷的变化 系统简单，操作方便，不需要复杂的控制系统 配管设计时，不能考虑同时使用系数，输送能耗始终处于额定的最大值，不便于节能变流量 冷（热）水供水温度保持恒定，通过改变循环水量来适应负荷的 变化 输送能耗随负荷的减少而降低；可以考虑同时使用系数，是管道尺寸、水泵容量和能耗减少 系统相对要复杂，必须配置自控装置单式泵时若控制不当有可能产生蒸发器结冰事故定流量和定流量和变流量系流量系统比比较定流量系统：热负荷变化较小的车间、洁净室、商场、车站、剧院等等场所。该系统节能空间较小。变流量系统：适用于热量变化较大酒店、客房等场所。该系统存在较大节能空间54单式泵复式泵冷冷冻水系水系统分分类按照能源按照能源侧与与负荷荷侧是采用合用同一循是采用合用同一循环系系统还是采用两个循是采用两个循环系系统，可以分，可以分为单式式泵和复式和复式泵两种系两种系统。55空空调水系水系统类型及型及优缺点缺点类型型特征特征优点点缺点缺点单式泵(一次泵）冷热源侧与负荷侧合用一套循环泵 系统简单，初投资低，运行安全可靠，不存在蒸发器结冻危险 不能适应各区域压力损失悬殊的系统，在绝大部分运行时间内，系统处于大流量、小温差状态，不利于节约水泵的能耗复式泵（二次泵）冷热源侧与负荷侧分成两个环路，冷热源侧配置定流量循环泵即一次泵，负荷侧配置变流量循环泵即二次泵 能适应各区压力损失悬殊的系统，水泵扬程有把握可能降低；能根据负荷侧的需求调节流量；由于流过蒸发器的流量不变，能防止蒸发器发生解冻事故，确保冷水机组出水温度稳定；节约一部分水泵能耗 总装机功率大于单式泵系统；自控复杂，初投资高；已引起控制失调的问题；在绝大部分时间内，系统处于大流量、小温差的状态，不利于节约水泵的能耗单式式泵和复式和复式泵的比的比较单式泵：适用于系统较小、热负荷均匀的场所。如：洁净室、车间等场所复式泵：适用于系统较大、各区域系统需求较大的场所。如：市政热力、科技园区等56水系水系统设计参数参数系系统阻力参数：阻力参数：管道沿程阻力一般为100-300Pa/m，通常最大值不应超过400Pa/m局部阻力因设备不同而不同：冷水机组蒸发器阻力：30-80KPa 冷凝器阻力：50-80KPa 吸收式机组蒸发器阻力：40-100KPa 冷凝器阻力：50-100KPa 风机盘管阻力表冷器阻力：10-20KPa 热交换器阻力：20-80KPa 热交换器阻力：20-50KPa 冷却塔阻力：20-80KPa 自动控制阀门阻力30-50KPa系系统流速流速选择：水泵吸水管：1.2-2.1m/s水泵出水管：2.4-3.6m/s一般供水管：1.5-3.0m/s排水管：1.2-2.0m/s自来水供水管：0.9-2.0m/s冷却水管道流速：管径：DN250流速：1.5-2.0m/s管径：250 DN 500流速：2.0-2.5m/s管径：DN500流速：2.5-3.0m/s57空空调水系水系统的水的水质管理管理系统水质管理的主要任务是：严格控制和管理水系统中的水质，控制和管理水系统中的水在运行中不被污染，采取合理的水处理方法和防止污染的措施。管道和设备表面沉淀的水垢和水渣,影响导热；腐蚀金属，缩短系统寿命；不溶解杂质在管道内沉积，减小通流面积，增大水流阻力，增及运行费用；开式系统水与空气接触，空气中的杂质、细菌会进入水系统。引起空气污染，影响人的身体健康、促进腐蚀、产生粘泥和水藻可堵塞管路。58空空调水系水系统水水质管理管理闭式水系统的水质控制：冷冻水系统多为闭式水系统，该系统不与空气接触，只有补给水会给循环水带入溶解氧而引起腐蚀。冷冻水温比较低（7-12）腐蚀速度很慢，只要向系统系统中投入腐蚀抑制剂作为防腐蚀的水处理技术措施，就可以满足防腐要求。系统停止运行时，系统要充满水。该系统不需要为防止结垢和抑制水藻而进行添加药剂。开式系统的水质控制：开式水系统与空气接触容易产生结垢、腐蚀、粘泥和水藻。对开式系统要采水处理技术措施。防结垢水处理方法：排污法、酸化法、软化水以及投入阻垢剂；防腐蚀水处理方法：系统中投入腐蚀抑制剂的药物，如：有机磷酸盐、聚丙烯酸、聚丙烯酸钠、聚磷酸盐等。防水藻、粘泥处理办法：常用药剂有氧化型和非氧化型两大类。比如：液氯、次氯酸钠和二氧化氯。59空空调水系水系统水水质管理管理建立健全空调水系统定期清洗、定期检查、定期水质化验的制度定期清洗使设备和系统保持良好的运行状态。方法：注水法、专用设备清洗法和化学清洗法。定期检查：发现结垢生藻的设备要及时清洗。定期水质化验：才能知道是否有藻和菌，及时向水中投药；才知道水质是否合格，决定采取强排技术措施等60冷却塔的冷却塔的检修修检查风机功能，调整轴承和皮带松紧度；检查散水和喷雾状态是否正常；检查流入冷却塔的水是否均匀；检查填料是否完好；检查水质是否合格；检查水滴是否飞溅，漂移量是否过大；检查水箱浮球或继电器是否正常；水箱底部是否漏水。水水泵检查水泵的联轴器、止回阀、轴承是否正常；检查水泵的减振器、软连接是否正常；检查水泵运转是否有噪音或震动检查水泵的排气旋塞、启动旋塞、密封垫是否正常检查电机绝缘是否正常.水系水系统设备日常日常维护61空空调通通风系系统新风房间风柜旁通冷冻泵冷却泵旁通压缩机机冷凝器冷凝器蒸蒸发器器节流流阀高温高压气体高温高压液体低温低压液体低温低压气体49103393732127冷却塔62空空调通通风系系统空空调通通风系系统由空气由空气处理理设备、空气分配装置以及配、空气分配装置以及配调节对象象组成。成。63空气空气处理理等湿降温：等湿降温：用表面式冷却器或直接蒸发式表冷器对空气进行冷却时，如果表冷器的表面温度低于空气温度但又没有达到露点温度时，就可以使空气冷却降温而保持其含湿量不变，因而表冷器上没有冷凝水出现，这个过程叫等湿冷却过程，也叫干冷过程。等湿加等湿加热：利用加热器（热水加热器、蒸汽加热器、电加热器）加热空气使空气的温度升温，但在升温过程中空气的含湿量d没有发生变化，这就是等湿加热过程。64空气处理 等等焓加湿：加湿：在绝热过程中，空气的温度和湿度发生变化，而焓值近似不变 的过程。湿膜加湿或超声波加湿、高压喷雾加湿等型式都是等焓加湿过程。等温加湿：等温加湿：空气温度基本保持不变的加湿过程。如干蒸汽加湿、电极加湿。等温和等等温和等焓加湿就是看加湿加湿就是看加湿过程有没有相程有没有相变高压喷雾65降温除湿降温除湿：用表面式冷却器或直接蒸发式表冷器对空气进行冷却时，如果表冷器的表面温度低于空气温度且达到露点温度时，水蒸气凝结成水析出。升温加湿：升温加湿：在空调机组水室内加入高温水或高温蒸汽对空气进行处理。空气空气处理理66空气空气处理理设备67空气空气预处理机理机组（PAU）68空气（空气（过滤）处理理初效过滤器中效过滤器高效过滤器69空气（空气（过滤）处理理各各类空气空气过滤器的主要性能器的主要性能序号序号过滤器器类型型过滤器形式器形式有效有效过滤粉粉尘直径直径umum适适应含含尘浓度度压力力损失失PaPa容容尘量量g/m2g/m2备注注01初效过滤器块式玻璃纤维过滤器、网格过滤器、粗中孔泡沫过滤器5中大202005002000做中效、亚高效、高效前的预过滤用0.53m/s02中效过滤器滤材折叠（袋装）中细孔泡沫材料、无纺布、玻璃纤维过滤器1中80250300800铝材实际面积与迎风面积之比在1020倍以上，0.050.5/s03亚高效过滤器超细石棉玻璃纤维滤纸（或合成纤维滤布）过滤材料做成多折型1小15035070250铝材实际面积与迎风面积之比在2040倍以上04高效过滤器超细石棉、玻璃纤维、滤纸类型过滤材料做成多折型1小2504905070铝材实际面积与迎风面积之比在5060倍以上0.010.03m/s05静电过滤器2段电过滤器，能定期清洗1小801006075注：粉尘浓度：大0.47.0mg/m3,中0.410.6mg/m3,小0.3mg/m3以下70表冷器（冷表冷器（冷热）71加湿器加湿器72热回收装置（回收装置（转轮）73紫外紫外线消毒消毒设备74空气空气输配管道配管道75空气分配装置空气分配装置76空气气流空气气流组织气流气流组织方式方式：侧送上回；送上回；侧送下回。送下回。适用适用场合：跨度有限、高度不太低的空合：跨度有限、高度不太低的空间，如客房、，如客房、办公室、小跨度中庭公室、小跨度中庭等一般空等一般空调系系统。侧向送向送风77气流气流组织方式方式：上送下回或上送上回适用适用场合合：大跨度、高空间，如购物中心，大型办公室，展馆等一般空调。空气气流空气气流组织散流器下送散流器下送风78特点特点：出口出口风速高，射程速高，射程长，一般同，一般同侧回回风，工作区在，工作区在 回流区。回流区。气流气流组织方式方式：上送下回式上送下回式 。适用适用场合合：空空间较大的公共建筑物如影大的公共建筑物如影剧院、体育院、体育场馆、车站、中庭。站、中庭。喷口送口送风空气气流空气气流组织79空气气流空气气流组织下送下送风气流组织方式：下送上回适用场合：IT机房、等设备热量大的场合80空气气流空气气流组织气流组织方式：上送下回或上送侧回；适用场合：实验室、精密机房、洁净室等81空气空气调节对象象82空气空气处理机理机组叶轮清扫轴承检查皮带松紧度调整以及更换空气过滤器的清洗和更换压力表、温度计的检查和检测空空调风系系统日常日常维护83风道、送回道、送回风口口检修修送风口检修：送风口容易粘附灰尘，影响室内空气环境卫生，1次/年回风口检修：送风口容易粘附灰尘，影响室内空气环境卫生，2次/年风道检修：风道内积尘情况检查，风阀、导流片消声设备以及法兰检查。1次/年空空调风系系统的日常的日常维护84风机机盘管的日常管的日常维护85空气空气调节控制系控制系统86全空气系统分为变风量系统（VAV）和定风量系统（CAV）。定风量系统的风量为空调房间的最大热负荷，当房间负荷小于最大值时，造成能量浪费。变风量系统特点：A、区域温度控制B、运行费用低、装机容量小C、有利于房间的灵活分割D、湿度控制能力差E、系统初投资较大通通风系系统VAV875、空气、空气调节系系统分分类88空气空气调节系系统的分的分类按照空气按照空气处理理设备的集中程度分的集中程度分类这种系统冷热源集中设置在冷冻站、锅炉房，空气处理设备集中组成空调箱设置在机房内，通过空气输送管道、空气分配装置、自动控制装置来分配空气，调节室内空气参数。适用于商场、写字楼、机场、车站、剧院等89空气空气调节系系统的分的分类这种系统有集中设置的冷热源，集中设置的空调新风机处理新风。还有分散设置在空调房间内的二次处理装置独立处理室内空气或对来自集中处理设备的空气作进一步补充处理。如：风机盘管加新风系统；多联机加新风系统。适用场所：写字楼、实验室、IT机房等90按照空气按照空气处理理设备的集中程度分的集中程度分类该系统又称局部空调系统，是将冷热源、空气处理设备、空气输送管道集中在一个空调机组内，每个房间的空气分别有各自的整体式或分体式空调器独立处理。如：风机盘管、分体空调、柜式空调。适用场所：客房、住宅、IT机房等91根据根据负担室内湿担室内湿热负荷的介荷的介质不同分不同分类空气空气调节系系统的分的分类空调房间的热湿负荷全部由集中处理的空气来承担。通常此类空调系统占用较大的建筑空间。适用场所：商场、车站、剧院、机场、车间、洁净室等92空调房间的热湿负荷全部由冷、热水来承担。这种系统本身无通风换气装置保证房间内的空气品质，需要另加换气装置。适用场所客房、酒店、医院住院部等空气空气调节系系统的分的分类93空调房间的热湿负荷由处理的空气和水共同承担。此类系统一般由处理的空气承担空调房间所需的通风换气的新风负荷，有处理的水承担空调房间内的热、湿负荷。适用场所实验室、写字楼、餐厅派餐区等空气空气调节系系统的分的分类94空调房间的热湿负荷由设置于空调房间的蒸发器（夏季）、冷凝器（冬季）内部的制冷剂直接承担。常见分体空调、柜式空调和多联机空调。适用场所住宅、客房、网络机房、配电室等空气空气调节系系统的分的分类95这种系统空调箱所处理的空气全部来自空调房间的再循环空气。能量损耗少，空气质量差。适用于适用于地下等战备工程、无人场所以及很少有人进入的仓库等。根据空气根据空气调节系系统处理空气来源分理空气来源分类空气空气调节系系统的分的分类96这种系统空调箱所处理的空气全部来自室外，吸收余热余湿和室内有害气体后全部排至室外。适用于不允许采用回风的场所。如实验室、洁净室、核工厂、散发大量有害气体的车间。系统能量损耗大，空气质量好。可安装热回收装置。空气空气调节系系统的分的分类97这种系统空调箱所处理的空气一部分为室外新风，一部分为室内回风，既满足卫生条件有经济合理，用途广泛。根据回次数的多少可分为一次回风和二次回风系统。适用于写字楼、商场、剧院等场所。空气空气调节系系统的分的分类98一次回一次回风系系统是室外新风和室内回风在进入空调箱之前混合的空调系统。二次回二次回风系系统顾名思义就是室内回风使用两次，在进入回风箱之前进行混合的是一次回风，在空调箱之后与一次回风混合的为二次回风。二次回风可以代替再热器。但是机器的露点温度较低，制冷机效率下降循环水AHURmNw循环水AHURmNwG1G2PAU平面图一次回风系统二次回风系统回回风系系统99新新风量的确定量的确定空调系统的新风量是指为了保证空调房间的空气品质，必须送入的一定量的室外新鲜空气。它的大小与室内空气品质和能量消耗有关。新风量送入的原则：A、满足卫生条件稀释CO2和室内污染物。B、补充局部排风量空调房间有局部排风时，补偿排风量。C、保证房间的正压要求为防止室外未经处理的空气在室外风压的作用下渗入空调房间干扰空调房间温湿度或破坏室内空气的洁净度，系统利用一定的新风来保证正压。一般不小于5-10Pa。5Pa时相当于门缝压出风速为2.85m/s，过大压力人体感觉不适。D、空调系统的新风量标准工业空调系统的新风量应补偿排风以及保证室内正压所需风量和保证人员所需最小新风量两者中的较大值。一般不小于30m3/人h100
