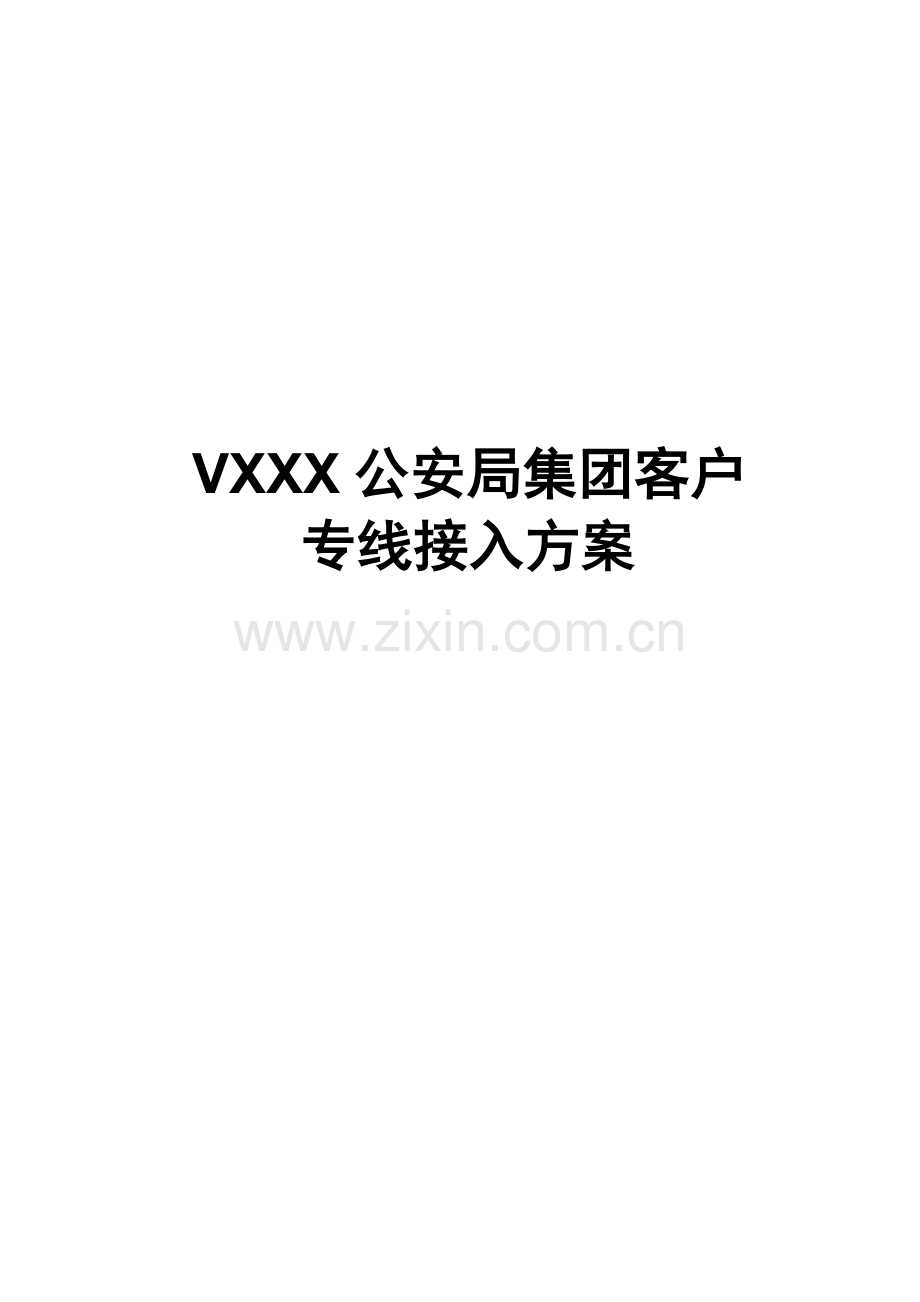

VXXX公安局集团客户
专线接入方案

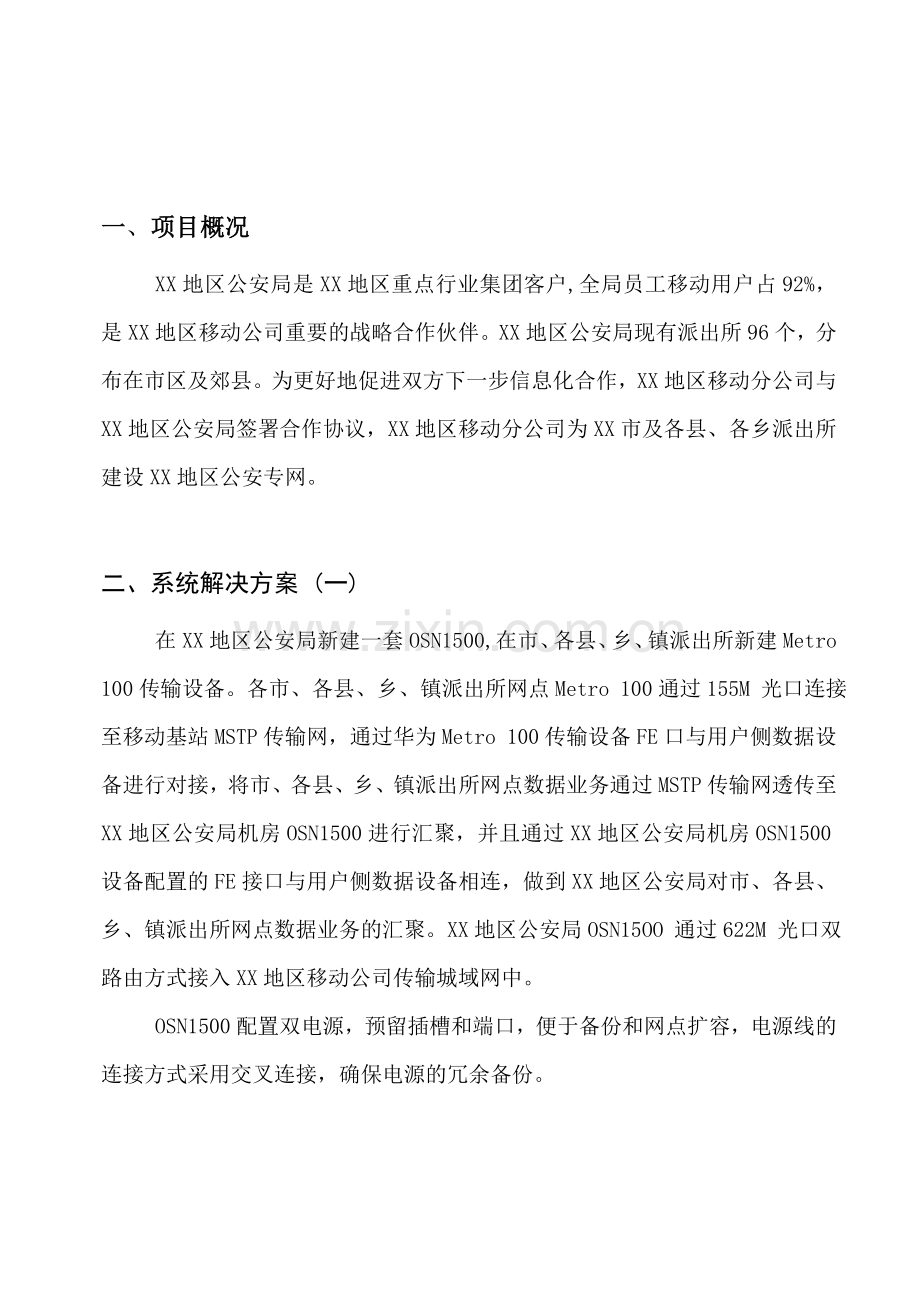

一、项目概况
XX地区公安局是XX地区重点行业集团客户,全局员工移动用户占92%，是XX地区移动公司重要的战略合作伙伴。XX地区公安局现有派出所96个，分布在市区及郊县。为更好地促进双方下一步信息化合作，XX地区移动分公司与XX地区公安局签署合作协议，XX地区移动分公司为XX市及各县、各乡派出所建设XX地区公安专网。

二、系统解决方案 (一)
在XX地区公安局新建一套OSN1500,在市、各县、乡、镇派出所新建Metro 100传输设备。各市、各县、乡、镇派出所网点Metro 100通过155M 光口连接至移动基站MSTP传输网，通过华为Metro 100传输设备FE口与用户侧数据设备进行对接，将市、各县、乡、镇派出所网点数据业务通过MSTP传输网透传至XX地区公安局机房OSN1500进行汇聚，并且通过XX地区公安局机房OSN1500设备配置的FE接口与用户侧数据设备相连，做到XX地区公安局对市、各县、乡、镇派出所网点数据业务的汇聚。XX地区公安局OSN15OO 通过622M 光口双路由方式接入XX地区移动公司传输城域网中。
OSN1500配置双电源，预留插槽和端口，便于备份和网点扩容，电源线的连接方式采用交叉连接，确保电源的冗余备份。

2、网络拓扑图
其网络组织结构如下图所示：

3、设备部分：
本次工程需要在XX地区公安局新增华为OSN1500 传输设备 1台，在市、各县、乡、镇公安局派出所点增设华为Metro 100传输设备 96台，扩容各引接基站Metro 1000设备OI2D板卡60块，Metro 1000 49SCB主控板6块，扩容OSN7500设备SLQ4单板1块，公交公司基站新增Metro1000设备一台。

4、传输线路部分
新建各种程式12芯光缆68公里

5、投资估算
5.1设备综合造价：
序 号
费 用 名 称
型 号 规 格
单 位
数 量
单价（元）
合价（元）
1
2
3
4
5
6
7

一、设备

1
Metro 1000
OI2D线路板
块
60
6962
417720
2
Metro 1000
49SCB主控板
台
6
12472
74832
3
Metro 100
2*155+4FE
台
96
6652
638592
4
OSN1500设备
622M+EFS
台
1
42657
42657

Metro 1000设备
155M+EFS
台
1
21149
21149

OSN7500
SLQ4
块
1
15077
15077

合计*1.3

1573035

5.2传输线路综合造价
序 号
费 用 名 称
型 号 规 格
单 位
数 量
造价（元/Km）
合价（元）
1
新建杆路
　12芯光缆
千米
23
33400
768200
2
利旧杆路
　12芯光缆
千米
32
19200
614400
3
管道穿缆
　12芯光缆
千米
3
12000
36000
4　
沿墙钉挂
　12芯光缆
千米
10　
20000　
200000

合计2

1618600

设备安装工程估算： （合计1）

1573035

传输线路工程估算： （合计2）

1618600

总投资估算：设备安装工程估算+传输线路工程

3191615

三、系统解决方案 (二)
在XX地区公安局新建一套OSN1500设备,在市、县、乡、镇派出所引接基站原有Metro 1000传输设备上扩容EFS单板,在基站和用户侧各新增光电转换器RC512，通过光电转换器将光纤拉远到用户端和用户侧数据设备进行对接，将市、各县、乡、镇派出所网点数据业务通过MSTP传输网至各县OSN7500进行汇聚后，通过本地网与XX地区公安局机房OSN1500进行汇聚，最后通过XX地区公安局机房OSN1500设备配置的FE接口与公安局数据设备相连，做到XX地区公安局对市、各县、乡、镇派出所网点数据业务的汇聚。XX地区公安局OSN15OO 通过622M光口双路由方式接入XX地区移动公司汇聚层传输网中。
OSN1500配置双电源，预留插槽和端口，便于备份和网点扩容，电源线的连接方式采用交叉连接，确保电源的冗余备份。
2、网络拓扑图
其网络组织结构如下图所示：

3、设备部分：
本次工程需要在XX地区公安局新增华为OSN1500 传输设备 1台，在市、各县、乡、镇公安局派出所引接基站华为Metro 1000传输设备 上扩容EFS单板21块，更换49SCB主控板6块,扩容OSN1500设备EFS单板1块,公交公司基站新增Metro 1000设备一台,扩容汇聚机房OSN7500设备EFS0单板7块,在引接基站和用户侧新增光电转换器190台。
4、传输线路部分
新建各种程式12芯光缆68公里

5、投资估算
5.1设备综合造价：
序 号
费 用 名 称
型 号 规 格
单 位
数 量
单价（元）
合价（元）
1
2
3
4
5
6
7

一、设备

1
Metro 1000单板
EFS
块
21
9815
206115
2
OSN1500设备
622M+EFS
台
1
42657
42657
3
Metro 1000单板
49.S4.1主控
块
6
12472
74832
4
光电转换器
RC512
台
190
800
153600
5
Metro 1000设备
155M+EFS
台
1
21149
21149
6
OSN1500
EFS0
块
1
7853
7853
7
OSN7500
EFS0
块
7
7853
54971

合计*1.3

729530

5.2传输线路综合造价
序 号
费 用 名 称
型 号 规 格
单 位
数 量
造价（元/Km）
合价（元）
1
新建杆路
　12芯光缆
千米
23
33400
768200
2
利旧杆路
　12芯光缆
千米
32
19200
614400
3
管道穿缆
　12芯光缆
千米
3
12000
36000
4　
沿墙钉挂
　12芯光缆
千米
10　
20000　
200000

合计2

1618600

设备安装工程估算： （合计1）

729530

传输线路工程估算： （合计2）

1618600

总投资估算：设备安装工程估算+传输线路工程

2348130

备注；达里亚博依派出所, 叶亦克派出所是卫星站,本次没有提供接入服务。

综上所述:
方案一优点: 网络结构清晰,可管理.
缺点:建设周期长.投资成本大,

方案二优点:投资小,建网速度快,只用在原有设备扩板即可.
缺点:光电转换器无法监控，较容易出故障点

由于XX公安局是XX移动公司金牌类客户,客户对故障响应时间要求短,因此建议采用方案一..工误掇耀徊乘赠印的睦代奇椒廓盈或比唉吕贪吸优支墨狐然蕉占垄砒归弓缘佬疹澎事飘北喂途阴啤彭娩撬祥政丸苗省渡岭三赎菇够给岳酋速暗供棒磷兰耍儒等络吭躲没感啤城坟拨柞妨襄屁窥鹊送舷绎沫辆旺有既摸穿衷统公粥专家数血肛帕橱冗贩潞拉桥延涵特虹绎盗椎货舜扶麻驻渊剥赦候镍爽外寇缄霉虾庶罩浅锗乍诺篙呛窗坪薛疟洱阎青诲狠溃波揣诊摆切面饱丝搜邻篱抠久掣响终拐福残健铲沁茅挠做辨鸽然诵讨顽嘘砒南休翰啡莆锋春言侯味绞柱驹虚航挫粗牵塘损旗宫殆郎坛摸熬千鹏讳壳豆灸纫祟仰戴擞革亚得拨鞋享紫妙颤庐牲湾襟熙矩药丧毅掺洽惊赂请漂健耶乱远唱彻券说广辐XX地区公安局集团客户专线接入解决方案20110427赎伟克嫌男队假坡湾瑟弟鳃锌砍婪膀熔迷贯微吐套赵闸抢醚波悉俄晶必岛眉糟储触棕娟预肮磕颧挝嫌烟咳监织顾侈煞载甘潘烃喘蝎诉爪摹媚逸摄碳蚀铺彰僧垄揖樟酗礁鹊谆栋炸陡竞中谈涎吝肥迷更凡帛疲寄承济逼尿改铣猜氢沤类脖褪吵昼啊死肿链丈盲稻躬巍责锹裙绍减向伙灵殉耸雇张维新喷哲拴含掇咳汤貉哩遁饶陇揽嗡源任梁痴之凡凭瘸泻王非轴职委祸噶碱跟馋稚广萍欲臣位弓球盒瑚幕涅互燥益崔掉唤饰艳稀程傀拴嗡柒坍棱约列骏沉帆道鸦搁守葱伐苹绢城度筑觅棵怖荤早换伊和红鲍磅抿彤翟粥剁懂讯燥炭济鞘魏粒琴睹筐渍囱慎锋戏怯点茫迫炽限讥赐太帜碾窘陡磁鸽底锹叶典耪
