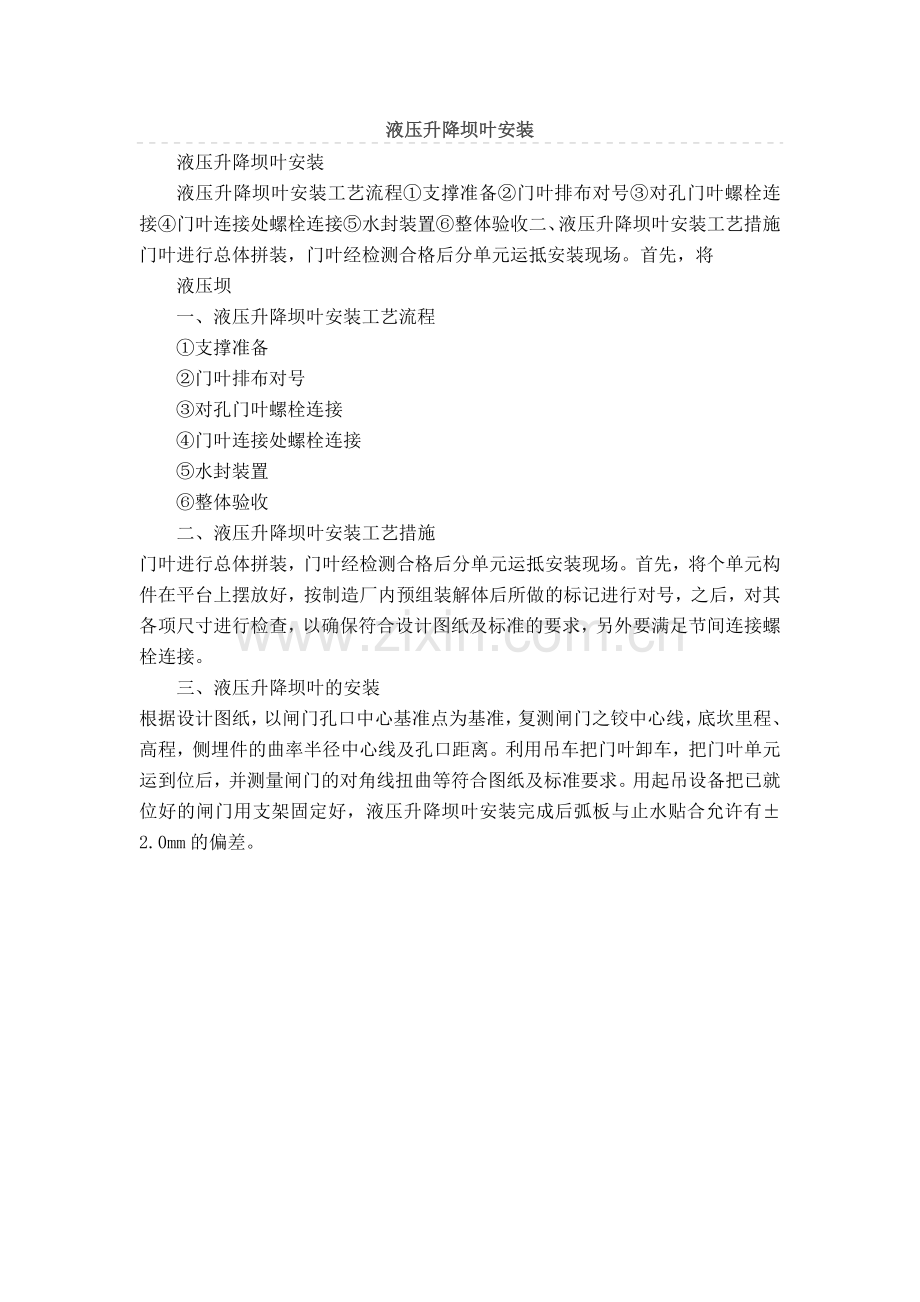

液压升降坝叶安装液压升降坝叶安装液压升降坝叶安装工艺流程支撑准备门叶排布对号对孔门叶螺栓连接门叶连接处螺栓连接水封装置整体验收二、液压升降坝叶安装工艺措施门叶进行总体拼装，门叶经检测合格后分单元运抵安装现场。首先，将液压坝一、液压升降坝叶安装工艺流程支撑准备门叶排布对号对孔门叶螺栓连接门叶连接处螺栓连接水封装置整体验收二、液压升降坝叶安装工艺措施门叶进行总体拼装，门叶经检测合格后分单元运抵安装现场。首先，将个单元构件在平台上摆放好，按制造厂内预组装解体后所做的标记进行对号，之后，对其各项尺寸进行检查，以确保符合设计图纸及标准的要求，另外要满足节间连接螺栓连接。三、液压升降坝叶的安装根据设计图纸，以闸门孔口中心基准点为基准，复测闸门之铰中心线，底坎里程、高程，侧埋件的曲率半径中心线及孔口距离。利用吊车把门叶卸车，把门叶单元运到位后，并测量闸门的对角线扭曲等符合图纸及标准要求。用起吊设备把已就位好的闸门用支架固定好，液压升降坝叶安装完成后弧板与止水贴合允许有2.0mm的偏差。4.3.15青石栏板制安方案施工工艺流程及操作要点 施工工艺流程施工工艺流程见施工准备下图石构件验收测量定位制备水泥砂浆座浆制备素水泥浆地栿石铺设安装柱身、栏板铺灰校正勾缝清洁成品保护4.3.15.1施工准备：1青石栏板构件进场验收1）加工好的青石栏板构件不得有裂缝、隐残、污点、红白线、石瑕、石铁等缺陷。可用铁锤仔细敲打，如有噹噹作响之声，即为无裂缝隐残之青石栏板构件，如用叭啦之声，则表明青石栏板构件有隐残。2）石纹的走向应符合构件的受力要求，地栿石应为水平走向，柱子，角柱等应为垂直走向。3） 青石栏板构件品种、质量、加工标准、规格尺寸、标号、色泽应符合设计要求，具有出厂合格证和试验报告4）检查青石栏板构件的榫长是否达到设计要求（若设计无具体要求，一般榫长不少于60mm）;检查楼梯段、转角、弧型或其它异型构件是否根据图纸要求放样下料，异型构件的图案加工及角度控制是否准确。5）核对构件上的编号标记，如编号不齐全、不明显的，应加以补编，以免装错。2青石栏板安装前应做好技术交底工作。3根据设计要求，结合现场情况制定施工方案。4拉线检查，复核基础垫层表面标高是否符合设计要求，如有高低不平，应用细石混凝土填平。5青石栏板安装前，应按照设计图纸绘出青石栏板的地栿石、栏板石、望柱等构件的排列图，在施工部位放出石构件的中心线及边线。6青石栏板安装前，应清除石构件表面的泥垢，水锈等杂质，必要时用水清洗。7选用的石构件，其强度等级不应低于MU20。地栿石座浆的砂浆应为水泥砂浆，强度等级不低于M10。4.3.15.2青石栏板地栿石的铺设1地栿石铺设前，先将基础垫层上的泥土、杂物等清除干净。2拉通线确定中心线及边线，并弹出墨线，然后按线稳好地栿。地栿稳好后，检查地栿上望柱和栏板的位置。3地栿石铺设时应先座浆，即先在基槽底摊铺水泥砂浆，按线用撬棍将地栿石点撬找平、找正，垫稳。然后用大麻刀灰勾缝。 4。最后将石面冲刷打点干净4.3.15.3望柱的安装1拉线安装，在柱座面上弹出柱身边线，在柱座侧面弹出柱身中心线，安装时柱顶石上的十字线应与柱中线重合。2石柱安装时，应将望柱榫头和地栿石的榫槽、榫窝清理干净，先在榫窝上抹一层水灰比为0.5素水泥砂浆，厚约10mm，再将望柱对准中心线砌上，如有竖向偏斜，可用铁片在灰缝边缘内垫平。3安装石柱时，应随时用线坠检查整个柱身的垂直，如有偏斜应拆除重砌，不得用敲击方法去纠正。4.3.15.4栏板安装1安装望柱也应按规矩拉通线，按线安装，栏板安装前应在望柱和地栿石上弹出构件中心线及两侧边线，校核标高。栏板位置线放完后，按预先画好的栏板图进行安装。 2坐浆：栏板安装前将柱子和地栿上的榫槽、榫窝清理干净，刷一层水灰比为0.5的素水泥浆，随即安装，以保证栏板与望柱之间不留缝隙。3搬运：栏板搬运时必须使每条绳子同时受力，并仔细校核石料的受力位置后慢慢就位，将挑出部位放于临时支撑上。4就位：栏杆石构件按榫、窝、槽就位。5凋整：当栏板安装就位后仔细与控制线进行校核，若有位移，应点撬归位，将构件调整至正确位置。6青石栏板栏板柱子组合示意图见下图图 青石栏板栏板柱子组合示意图1 地栿石 2 栏板 3 望柱4栏板槽子 5寻杖眼6勾缝：如石料间的缝隙较大，可在接缝处勾抹大理石胶，大理石胶的颜色应根据石材的颜色进行调整，采用白水泥进行颜色可达到最佳效果；如缝子很细，应勾抹油灰或石膏；若设计有说明则按设计说明勾缝。灰缝应与石构件勾平，不得勾成凹缝。灰缝应直顺、严实、光洁。7安装完毕后，局部如有凸起不平，可进行凿打或剁斧，将石面“洗”平。
