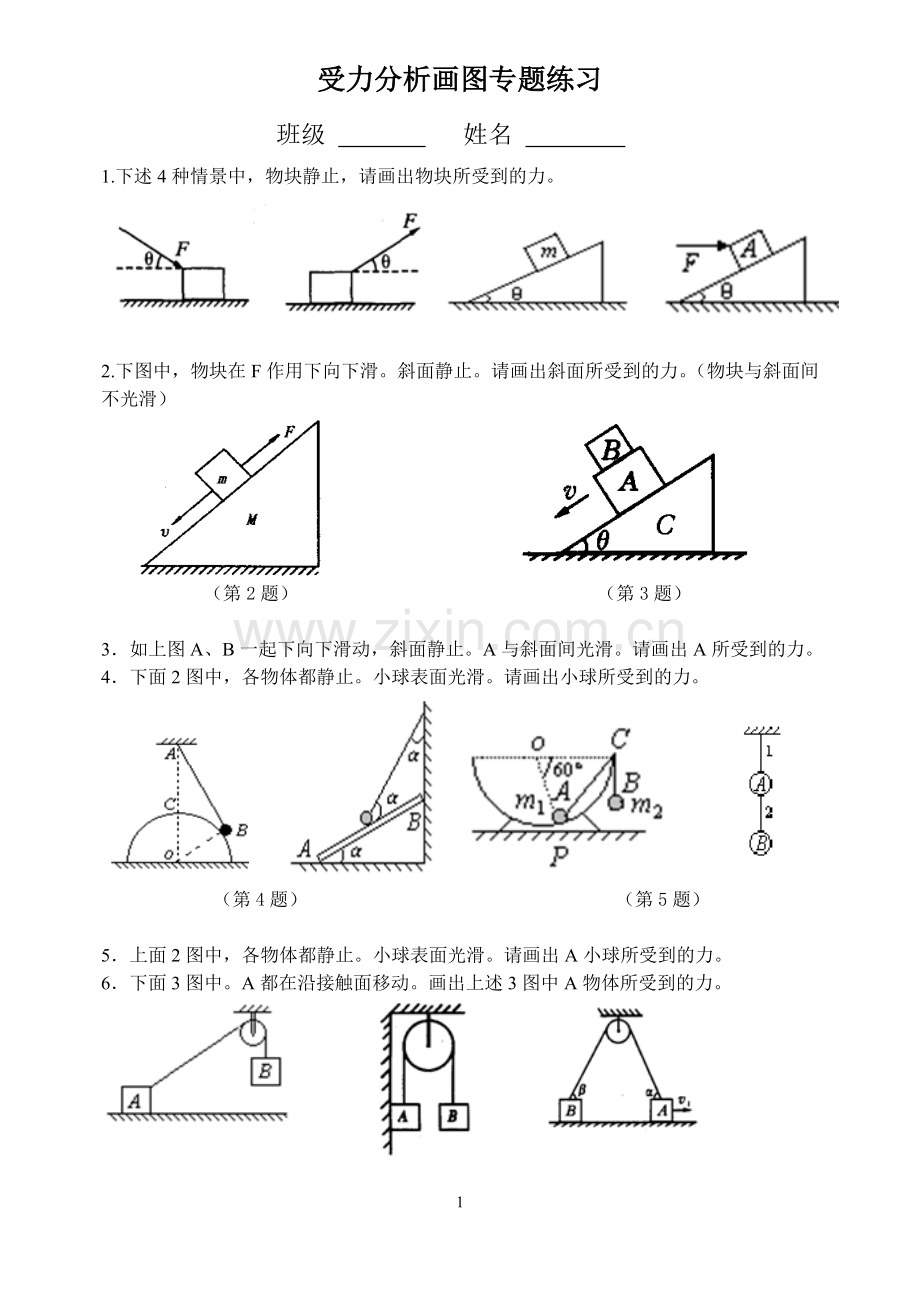

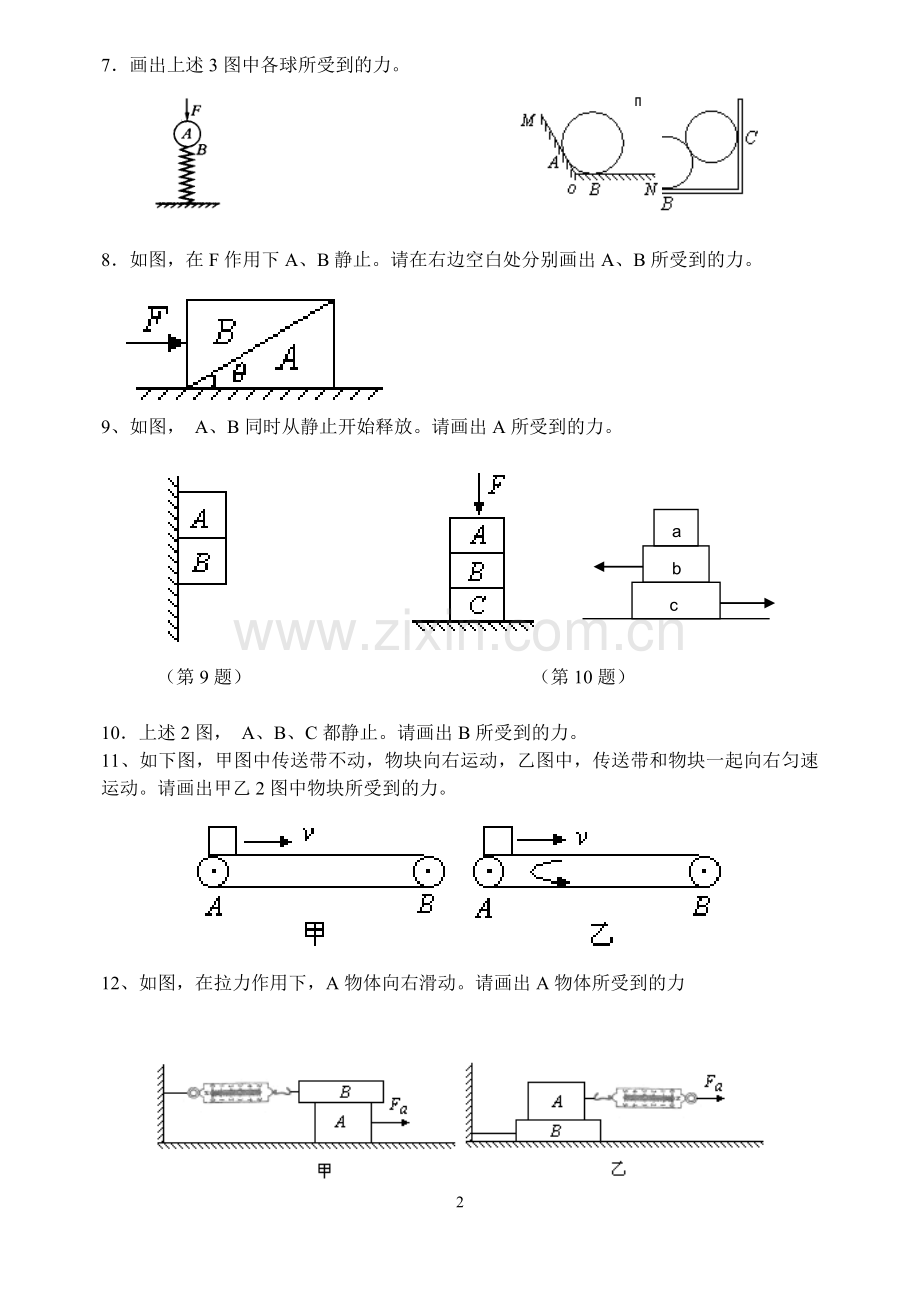

受力分析画图专题练习班级 姓名 1.下述4种情景中，物块静止，请画出物块所受到的力。2.下图中，物块在F作用下向下滑。斜面静止。请画出斜面所受到的力。（物块与斜面间不光滑） （第2题） （第3题）3如上图A、B一起下向下滑动，斜面静止。A与斜面间光滑。请画出A所受到的力。4下面2图中，各物体都静止。小球表面光滑。请画出小球所受到的力。 （第4题） （第5题） 5上面2图中，各物体都静止。小球表面光滑。请画出A小球所受到的力。6下面3图中。A都在沿接触面移动。画出上述3图中A物体所受到的力。7画出上述3图中各球所受到的力。8如图，在F作用下A、B静止。请在右边空白处分别画出A、B所受到的力。9、如图， A、B同时从静止开始释放。请画出A所受到的力。abc （第9题） （第10题）10上述2图， A、B、C都静止。请画出B所受到的力。11、如下图，甲图中传送带不动，物块向右运动，乙图中，传送带和物块一起向右匀速运动。请画出甲乙2图中物块所受到的力。11.如图，在拉力作用下，A物体向右滑动。请画出A物体所受到的力10.如上图，甲图中传送带不动，物块向右运动，乙图中，传送带和物块一起向右匀速运动。请画出甲乙2图中物块所受到的力。12、如图，在拉力作用下，A物体向右滑动。请画出A物体所受到的力2
