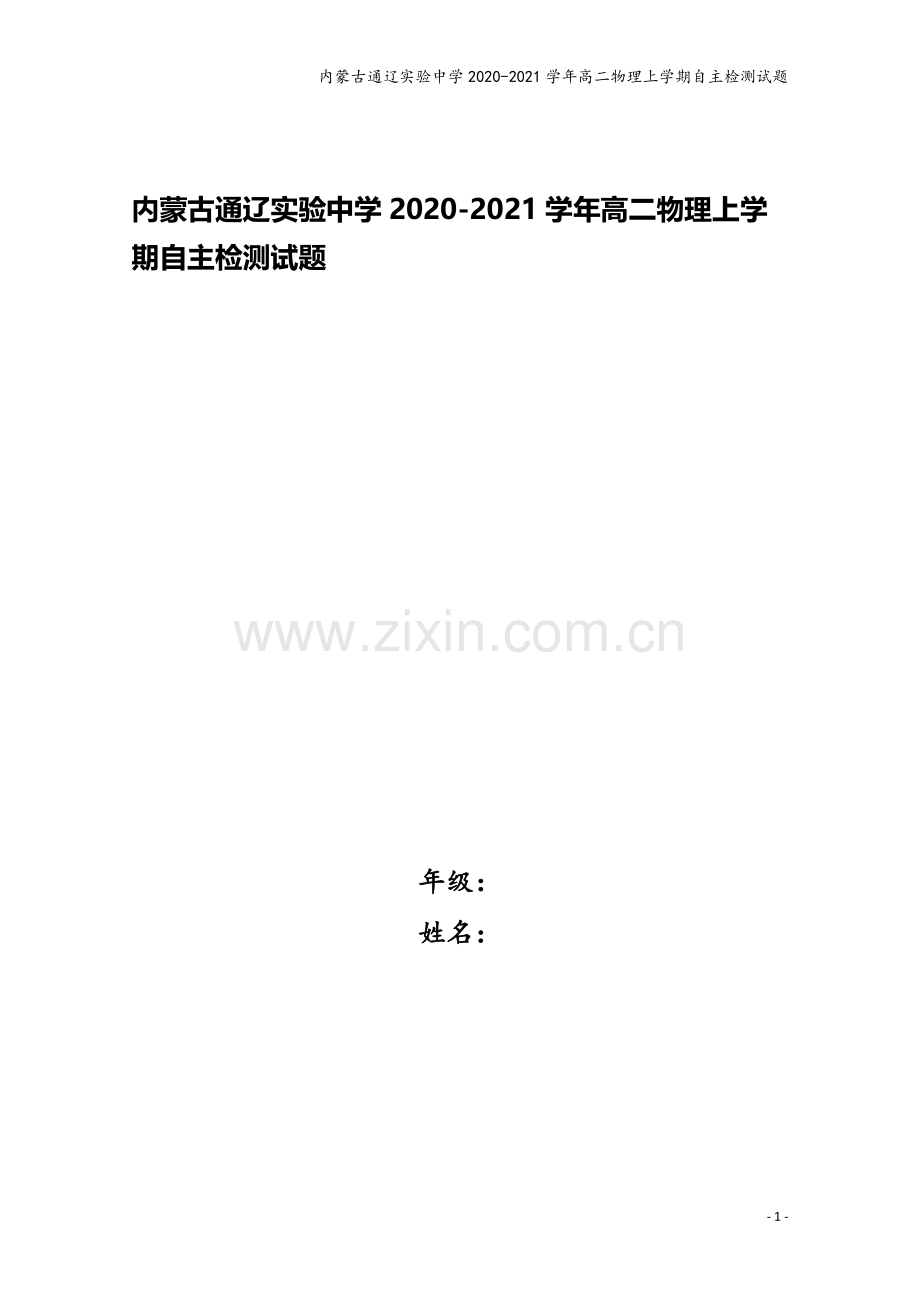

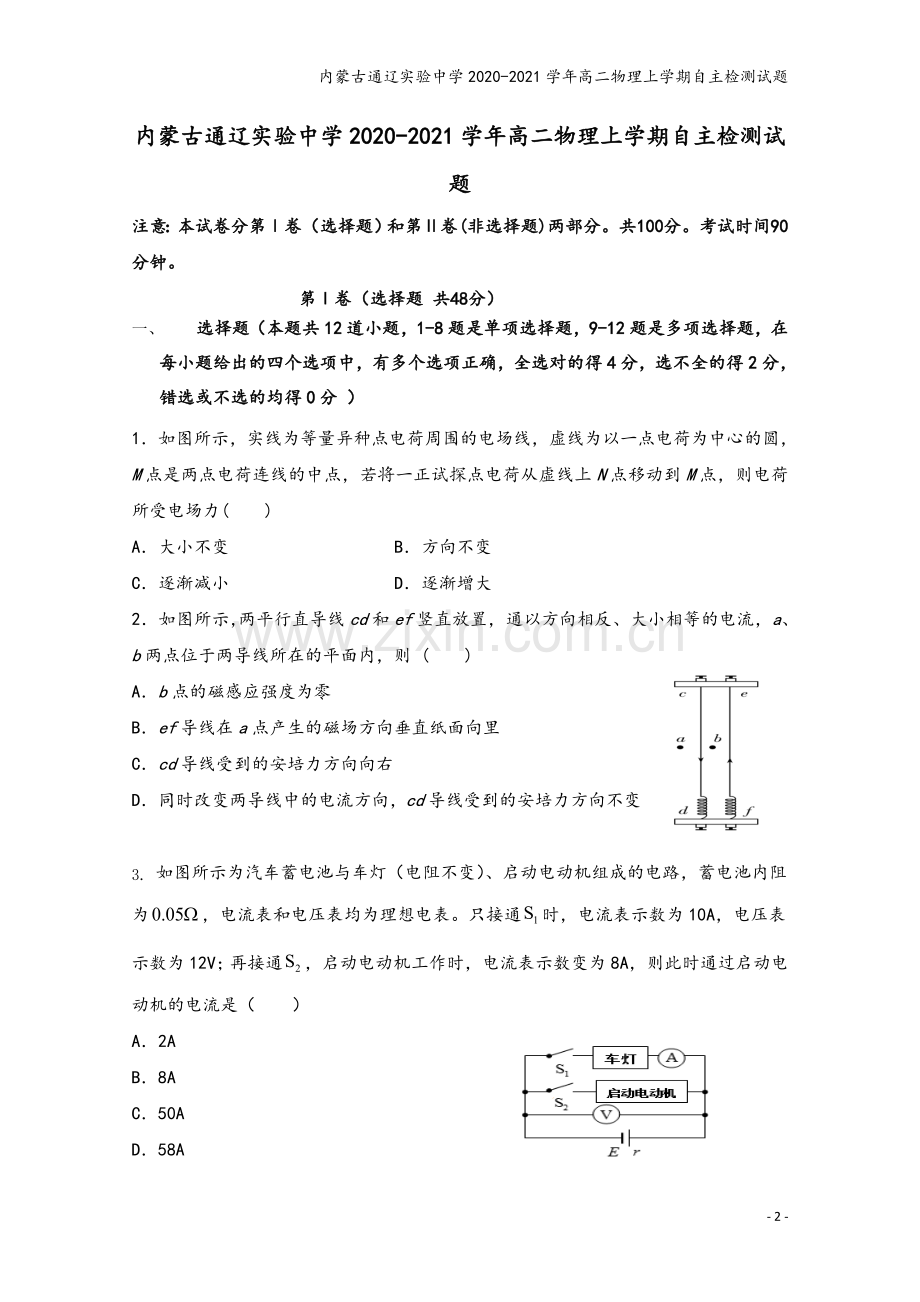

1、内蒙古通辽实验中学2020-2021学年高二物理上学期自主检测试题内蒙古通辽实验中学2020-2021学年高二物理上学期自主检测试题年级:姓名:- 9 -内蒙古通辽实验中学2020-2021学年高二物理上学期自主检测试题注意:本试卷分第卷(选择题)和第卷(非选择题)两部分。共100分。考试时间90分钟。第卷(选择题 共48分)一、 选择题(本题共12道小题,1-8题是单项选择题,9-12题是多项选择题,在每小题给出的四个选项中,有多个选项正确,全选对的得4分,选不全的得2分,错选或不选的均得0分 )1如图所示,实线为等量异种点电荷周围的电场线,虚线为以一点电荷为中心的圆,M点是两点电荷连线的中
2、点,若将一正试探点电荷从虚线上N点移动到M点,则电荷所受电场力()A大小不变B方向不变C逐渐减小 D逐渐增大2如图所示,两平行直导线cd和ef竖直放置,通以方向相反、大小相等的电流,a、b两点位于两导线所在的平面内,则 ()Ab点的磁感应强度为零Bef导线在a点产生的磁场方向垂直纸面向里Ccd导线受到的安培力方向向右D同时改变两导线中的电流方向,cd导线受到的安培力方向不变3. 如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路,蓄电池内阻为,电流表和电压表均为理想电表。只接通时,电流表示数为10A,电压表示数为12V;再接通,启动电动机工作时,电流表示数变为8A,则此时通过启动电动
3、机的电流是()A2AB8AC50AD58A4. 如图所示,在竖直放置的平行金属板A、B之间加有恒定电压U,A、B两板的中央留有小孔O1、O2,在B板的右侧有平行于极板的匀强电场E,电场范围足够大,足够大的感光板MN垂直于电场方向固定放置第一次从小孔O1处由静止释放一个质子(H),第二次从小孔O1处由静止释放一个粒子(He),关于这两个粒子的运动,下列判断正确的是()A 质子和粒子在O2处的速度大小之比为12 B 质子和粒子在整个过程中运动的时间相等C 质子和粒子打到感光板上时的动能之比为12 D 质子和粒子打到感光板上的位置不相同5如图所示,其中电流表A的量程为0.6 A内阻为5,表盘均匀划分
4、为30个小格,每一小格表示0.02 A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的2倍。若用接线柱1、2测电流1、3测电压,则下列分析正确的是()A将接线柱1、2接入电路时,每一小格表示0.02 AB将接线柱1、2接入电路时,每一小格表示0.04 AC将接线柱1、3接入电路时,每一小格表示0. 3VD将接线柱1、3接入电路时,每一小格表示0.7 V6如图所示是一速度选择器,当粒子速度满足v0时,粒子沿图中虚线水平射出;若某一粒子以速度v射入该速度选择器后,运动轨迹为图中实线,则关于该粒子的说法正确的是()A粒子射入的速度一定是vB粒子射入的速度可能是vC粒子射出时的速度一定大于射入
5、速度D粒子射出时的速度一定小于射入速度7. 粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行现使线框以同样大小的速度沿四个不同方向平移出磁场,如下图所示,则在移出过程中线框的一边a、b两点间电势差绝对值最大的是()8. 如图所示,先后两次将同一个矩形线圈由匀强磁场中拉出,两次拉动的速度相同第一次线圈长边与磁场边界平行,将线圈全部拉出磁场区,拉力做功W1、通过导线截面的电荷量为q1,第二次线圈短边与磁场边界平行,将线圈全部拉出磁场区域,拉力做功为W2、通过导线截面的电荷量为q2,则()AW1W2,q1q2 DW1W2,q1q29.在如图所示的
6、电路中,电源电动势为E,其内阻为r,L1、L2、L3为小灯泡(其灯丝电阻可视为不变),P为滑动变阻器的滑片,S1、S2为单刀开关,S1闭合,则下列说法中正确的是()A.滑动变阻器的滑片P不动,将S2闭合,小灯泡L2变暗B.滑动变阻器的滑片P不动,将S2闭合,小灯泡L1变暗C在S2处于闭合状态下,向右滑动滑片P,小灯泡L3变亮D在S2处于闭合状态下,向右滑动滑片P,小灯泡L2变亮10. 如图所示,在Oxy平面的第一象限内存在方向垂直纸面向里,磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场,速度方向与y轴正方向的夹角。粒子经过磁场偏转后在N点(图中未画出)垂直穿过x轴。已知,粒子电
7、荷量为q,质量为m,重力不计。则( )A.粒子带负电荷B. 粒子速度大小为C.粒子在磁场中运动的轨道半径为aD. N与O点相距11. 如图所示装置中,金属杆cd原来静止.要使金属杆cd向右运动,可以使金属杆ab( )A.向右匀速运动 B.向右加速运动C.向左加速运动 D.向左减速运动12. 如图甲、乙所示电路中,电阻R和电感线圈L的电阻都很小接通S,使电路达到稳定,灯泡A发光,则()A在电路甲中,断开S,A将渐渐变暗B在电路甲中,断开S,A将先变得更亮,然后渐渐变暗C在电路乙中,断开S,A将渐渐变暗D在电路乙中,断开S,A将先变得更亮,然后渐渐变暗第II卷(非选择题 共52分)二. 填空题(共
8、14分.把答案填在题中指定位置)13.(8分)在测金属电阻率的实验中,某同学选用的电流表量程为00.6mA,电压表量程为03V,测得的示数如图所示,则通过电阻的电流为_mA,电阻两端的电压为_V,金属丝长度如图甲 cm,直径如图乙 mm。 14.(6分)在“测定一节干电池的电动势和内阻”的实验中,实验室备有下列器材可供选用:A.干电池(电动势E约为1.5 V,内阻r约为0.5 );B.电压表V(满偏电压为3V,内阻约1000 );C.电流表A(量程00.6 A,内阻RA = 0.2 );D.滑动变阻器R(020 ,10 A);E.开关和导线若干(1)为了较准确的测得电源的电动势和内阻请在下面方
9、框内画出合理的电路图。(2)利用设计电路测得多组数据,得到如图所示的U-I画图线5个坐标点,,求得电源的电动势E= V,电源的内电阻r = .(结果均保留两位小数)三、计算题(共38分,写出必要的文字说明和解题步骤,只写最后结果不给分)15.(10分)如图所示的电流天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈,水平边长L=10 cm,共N=9匝,线圈的下部处于匀强磁场中,磁场方向垂直于纸面.当线圈中通有电流I=0.10 A(方向如图)时,在天平左、右两边加上质量分别为m1、m2的砝码,天平平衡.当电流反向(大小不变)时,左边再加上质量为m=4.32 g的砝码后,天平重新平衡(重力加
10、速度g取10 m/s2)。(1)判断磁场方向;(2)求磁感应强度的大小;16.(12分)足够长的平行金属导轨MN和PQ表面粗糙,与水平面间的夹角为37(sin 370.6),间距为1 m。垂直于导轨平面向上的匀强磁场的磁感应强度的大小为4 T,P、M间所接电阻的阻值为8 。质量为2 kg的金属杆ab垂直导轨放置,不计杆与导轨的电阻,杆与导轨间的动摩擦因数为0.25。金属杆ab在沿导轨向下由静止开始运动,取g10 m/s2,求:(1)金属杆的最大加速度大小;(2)金属杆的最大速度大小。17.(16分)如图在y0的区域存在方向沿y轴负方向的匀强电场,场强大小为E;在y0的区域存在方向垂直于xOy平
11、面向外的匀强磁场。一个质子从y轴上yh点射出,速度方向沿x轴正方向。已知质子进入磁场时,速度方向与x轴正方向的夹角为60,并从坐标原点O处第一次射出磁场。质子的质量为m,电荷量为q。不计重力。求(1)质子第一次进入磁场的位置到原点O的距离;(2)磁场的磁感应强度大小;(3)质子从y轴上yh点射出到从坐标原点O处第一次射出磁场的整个运动过程所需的时间t;答案一、选择题:答案123456789101112题号DDCCDBBCBCADBDAD二、填空题:13 、0.50, 2.60, 10.050 2.98514、 1、,2、1.48V 0.3815.(1)垂直纸面向里 (2)0.24T16.解析 (1)刚开始运动时加速度最大,对金属杆ab应用牛顿第二定律,有mgsin mgcos ma,解得a4 m/s2(2)速度最大时ab杆所受安培力大小为F安BILab杆切割磁感线产生的感应电动势为EBLv由闭合电路欧姆定律可知IR(E)整理得:mgsin R(B2L2)vmgcos 0解得v4 m/s(3)
