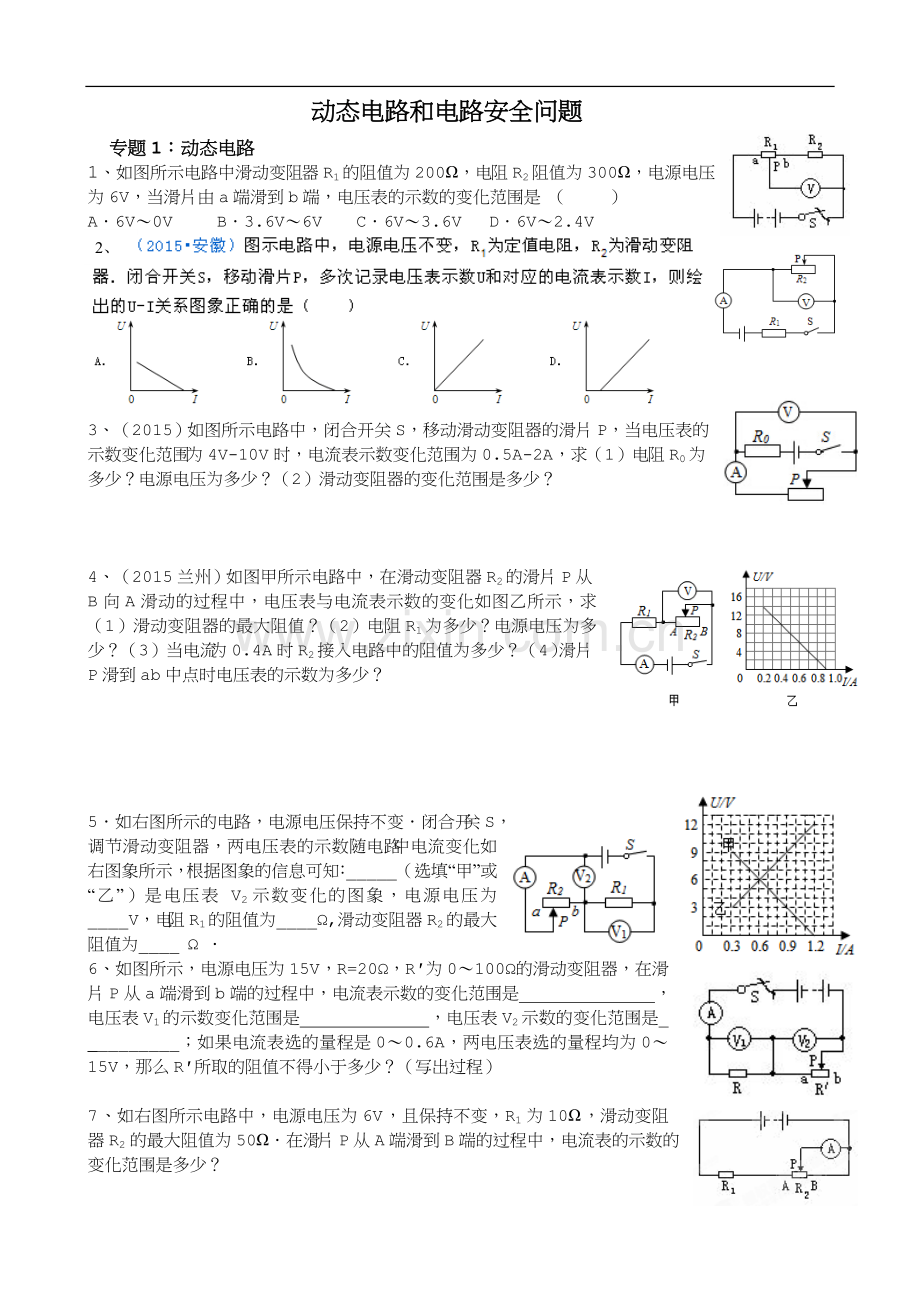

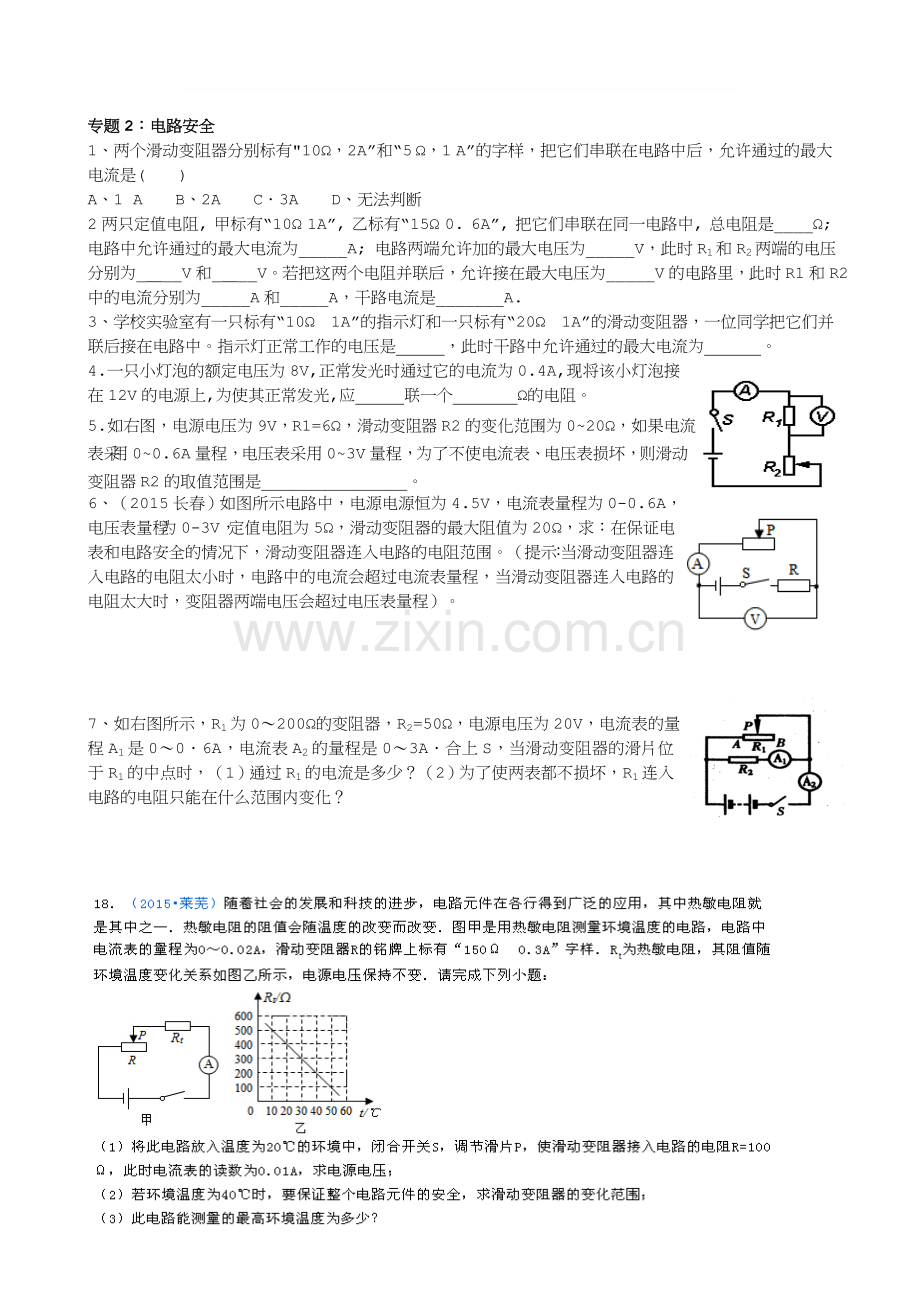

_ 动态电路和电路安全问题 专题1：动态电路1、如图所示电路中滑动变阻器R1的阻值为200，电阻R2阻值为300，电源电压为6V，当滑片由a端滑到b端，电压表的示数的变化范围是 （ ）2、A6V0V B3.6V6V C6V3.6V D6V2.4V3、（2015）如图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数变化范围为4V-10V时，电流表示数变化范围为0.5A-2A，求（1）电阻R0为多少？电源电压为多少？（2）滑动变阻器的变化范围是多少？4、（2015兰州）如图甲所示电路中，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，求（1）滑动变阻器的最大阻值？（2）电阻R1为多少？电源电压为多少？（3）当电流为0.4A时R2接入电路中的阻值为多少？（4）滑片P滑到ab中点时电压表的示数为多少？5如右图所示的电路，电源电压保持不变闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化如右图象所示，根据图象的信息可知：_（选填“甲”或“乙”）是电压表 V2示数变化的图象，电源电压为_V，电阻R1的阻值为_,滑动变阻器R2的最大阻值为_ 6、如图所示，电源电压为15V，R=20，R为0100的滑动变阻器，在滑片P从a端滑到b端的过程中，电流表示数的变化范围是 ，电压表V1的示数变化范围是 ，电压表V2示数的变化范围是_ _；如果电流表选的量程是00.6A，两电压表选的量程均为015V，那么R所取的阻值不得小于多少？（写出过程）7、如右图所示电路中，电源电压为6V，且保持不变，R1为10，滑动变阻器R2的最大阻值为50在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是多少？专题2：电路安全1、两个滑动变阻器分别标有10，2A”和“5 ，1 A”的字样，把它们串联在电路中后，允许通过的最大电流是( )A、1 A B、2A C3A D、无法判断2两只定值电阻, 甲标有“10 1A”, 乙标有“15 0. 6A”, 把它们串联在同一电路中, 总电阻是_; 电路中允许通过的最大电流为_A; 电路两端允许加的最大电压为_V，此时R1和R2两端的电压分别为_ _V和_ _V。若把这两个电阻并联后，允许接在最大电压为_V的电路里，此时R1和R2中的电流分别为_A和_A，干路电流是_A.3、学校实验室有一只标有“10 1A”的指示灯和一只标有“20 1A”的滑动变阻器，一位同学把它们并联后接在电路中。指示灯正常工作的电压是 ，此时干路中允许通过的最大电流为 。4.一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应 联一个 的电阻。5.如右图，电源电压为9V，R1=6，滑动变阻器R2的变化范围为020，如果电流表采用00.6A量程，电压表采用03V量程，为了不使电流表、电压表损坏，则滑动变阻器R2的取值范围是 。6、（2015长春）如图所示电路中，电源电源恒为4.5V，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻为5，滑动变阻器的最大阻值为20，求：在保证电表和电路安全的情况下，滑动变阻器连入电路的电阻范围。（提示：当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程）。7、如右图所示，R1为0200的变阻器，R2=50，电源电压为20V，电流表的量程A1是006A，电流表A2的量程是03A合上S，当滑动变阻器的滑片位于R1的中点时，（1）通过R1的电流是多少？（2）为了使两表都不损坏，R1连入电路的电阻只能在什么范围内变化？Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
