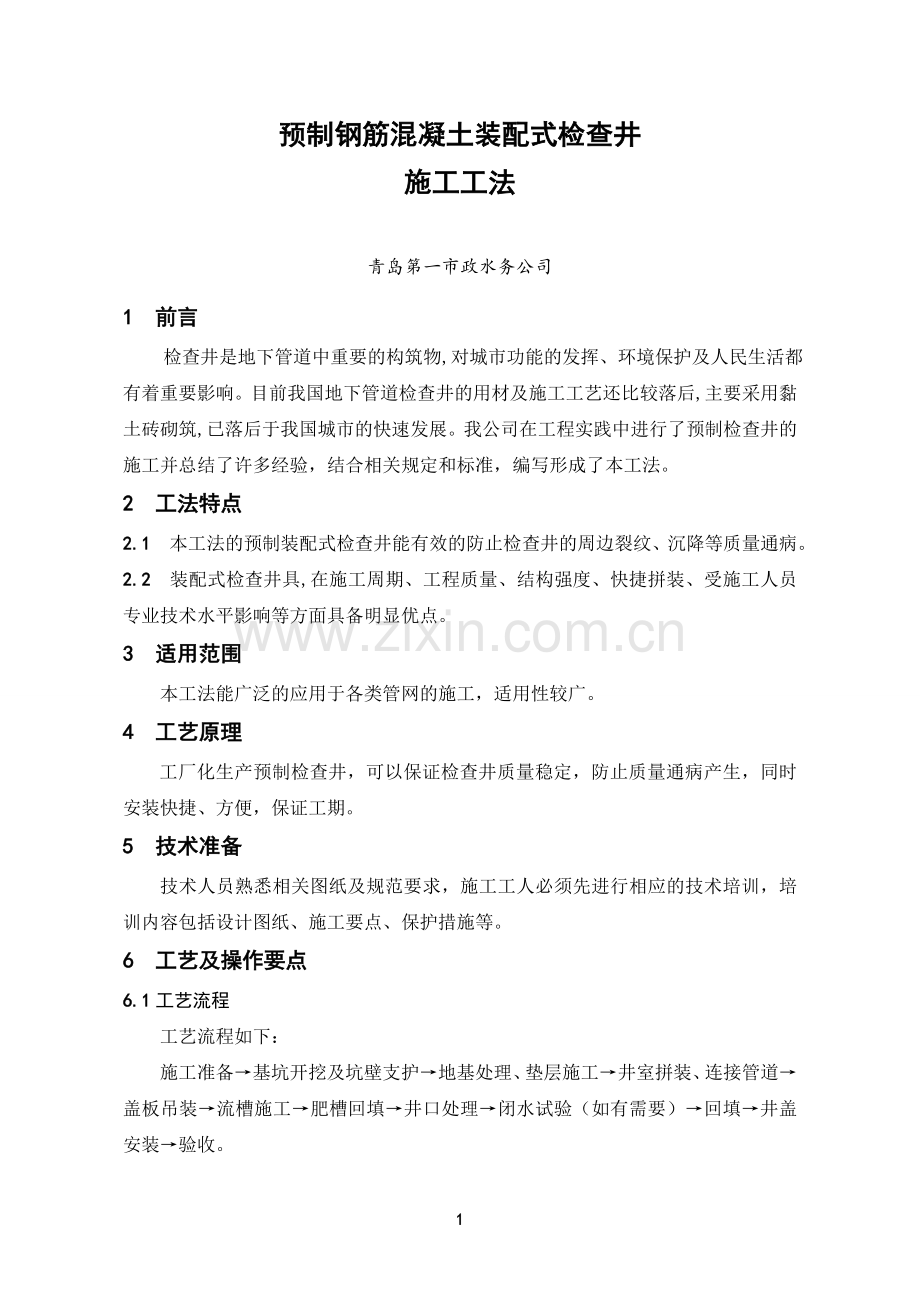

预制钢筋混凝土装配式检查井
施工工法

青岛第一市政水务公司

1 前言
检查井是地下管道中重要的构筑物,对城市功能的发挥、环境保护及人民生活都有着重要影响。目前我国地下管道检查井的用材及施工工艺还比较落后,主要采用黏土砖砌筑,已落后于我国城市的快速发展。我公司在工程实践中进行了预制检查井的施工并总结了许多经验，结合相关规定和标准，编写形成了本工法。
2 工法特点
2.1 本工法的预制装配式检查井能有效的防止检查井的周边裂纹、沉降等质量通病。
2.2 装配式检查井具,在施工周期、工程质量、结构强度、快捷拼装、受施工人员专业技术水平影响等方面具备明显优点。
3 适用范围
本工法能广泛的应用于各类管网的施工，适用性较广。
4 工艺原理
工厂化生产预制检查井，可以保证检查井质量稳定，防止质量通病产生，同时安装快捷、方便，保证工期。
5 技术准备
技术人员熟悉相关图纸及规范要求，施工工人必须先进行相应的技术培训，培训内容包括设计图纸、施工要点、保护措施等。
6 工艺及操作要点
6.1工艺流程
工艺流程如下：
施工准备→基坑开挖及坑壁支护→地基处理、垫层施工→井室拼装、连接管道→盖板吊装→流槽施工→肥槽回填→井口处理→闭水试验（如有需要）→回填→井盖安装→验收。

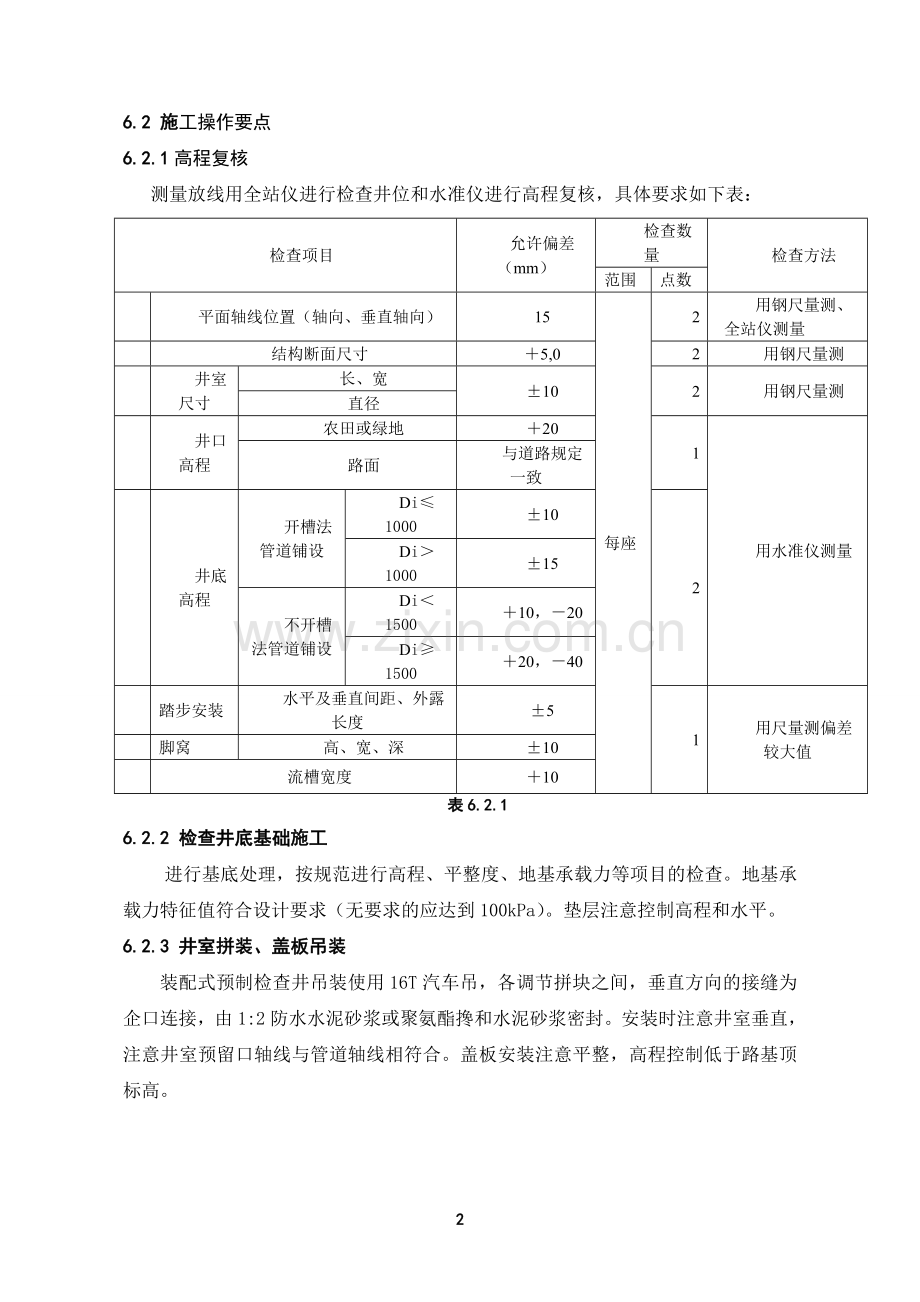

6.2 施工操作要点
6.2.1高程复核
测量放线用全站仪进行检查井位和水准仪进行高程复核，具体要求如下表：
检查项目
允许偏差（mm）
检查数量
检查方法
范围
点数
1
平面轴线位置（轴向、垂直轴向）
15
每座
2
用钢尺量测、
全站仪测量
2
结构断面尺寸
＋5,0
2
用钢尺量测
3
井室尺寸
长、宽
±10
2
用钢尺量测
直径
4
井口高程
农田或绿地
＋20
1
用水准仪测量
路面
与道路规定一致
5
井底高程
开槽法管道铺设
Di≤1000
±10
2
Di＞1000
±15
不开槽法管道铺设
Di＜1500
＋10，－20
Di≥1500
＋20，－40
6
踏步安装
水平及垂直间距、外露长度
±5
1
用尺量测偏差较大值
7
脚窝
高、宽、深
±10
8
流槽宽度
＋10
表6.2.1
6.2.2 检查井底基础施工
进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查。地基承载力特征值符合设计要求（无要求的应达到100kPa）。垫层注意控制高程和水平。
6.2.3 井室拼装、盖板吊装
装配式预制检查井吊装使用16T汽车吊，各调节拼块之间，垂直方向的接缝为企口连接，由1:2防水水泥砂浆或聚氨酯搀和水泥砂浆密封。安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。盖板安装注意平整，高程控制低于路基顶标高。

图6.2.3-1井室拼装 图 6.2.3-2 井室与盖板拼装
6.2.4 管道与检查井衔接
检查井与管道连接一般采用管顶平接，用1:2防水水泥砂浆或聚氨酯搀和水泥砂浆嵌缝封堵。
具体做法为：在管道伸进井室前，在管道下部120度范围内座防水砂浆，挤压管道使防水砂浆与管道连接密实，以砂浆外溢为宜。将管道两侧和上部分别以防水砂浆填满，插捣防水砂浆，直至完全饱满，最后抹出三角状防水砂浆，宽度保持在5-6cm。

图6.2.4管道与检查井衔接示意图
6.2.5 流槽浇筑
流槽采用C15素混凝土现场浇筑或采用M10水泥砂浆砌MU10粉煤灰砖，流槽表面采用20mm厚1：2防水砂浆分层抹面，抹面应压实，平整顺直。施工前应先将检查井井基、井墙洗刷干净。
6.2.6 闭水试验
试验前，管道及检查井外观质量已验收合格，进行闭水试验。
6.2.7 沟槽及井室回填
砂浆强度达到70%后，方可进行检查井井周回填，回填压实度满足有关要求（如图）。井周采用中粗砂、石粉或粒径不大于3cm的碎石分层回填，回填时夯实两边填料，每层回填不超过20cm,动作不能过猛，以免挤坏管道接口，而且应尽量沿管对称填筑，该部分的密实度应达到设计及规范要求 。

图6.2.7-1主干路井周回填要求 图6.2.7-2 次干路井周回填要求

图6.2.7-3城市支路路井周回填要求
6.2.8 井口处理
井口采用反做法。回填井室到路基标高后，进行基层施工，这时需用2厘米厚钢板覆盖井孔，钢板与路基持平。待沥青下面层碾压成型后，刨除如设计图的倒梯形圆环状基层料，然后安装井筒及调节环，浇筑C40素混凝土至沥青上面层底，浇筑后表面拉毛。

图6.2.8 井口处理
6.2.9 井盖安装
检查井安装就位后，保证高程差控制在1cm以内，要及时安装井圈，盖好井盖。
7 机具设备及劳动力组织
施工机具设备配备表如下：
机具名称
单位
数量
用途
16t吊车
台
1
检查井吊装
50型叉车
台
1
检查井成品堆放
柴油夯
台
2
夯实井肥槽，及管道两侧
风镐
台
2
凿除原有路基层及沥青面层
表7.1机具设备表
劳动力配备表如下：
工种
人数
工作内容
司机
2
负责吊车、叉车的驾驶
抹灰工
1
砌筑检查井流槽、座浆、井与管道衔接处理
壮工
2
挂钩、井就位、回填夯实、井口处理
表7.2劳动力组织表
8 质量控制
8.1 质量标准
8.1.1 《给水排水构筑物工程施工及验收规范》GB50141－2008；
8.1.2 《给水排水管道工程施工及验收规范》GB50268－2008；
8.1.3 《建筑地基基础施工质量验收规范》GB50202－2002；
8.1.4 《青岛市城市道路检查井技术导则》（试行）
8.1.5 《青岛市城市道路检查井通用图集》（试行）
8.2 回填
8.2.1 回填料符合设计要求；沟槽不得带水回填，回填应密实；柔性管道的变形率不得超过设计要求，管壁不得出现纵向隆起、环向扁平等其他变形情况。
8.2.2 回填压实度应符合表8.2.2规定。

8.2.2道路压实度表
8.2.3 预制井筒的允许偏差
表8.2.3预制井筒的允许偏差
9 安全措施
9.1 检查井机械驾驶员必须持证上岗，机械定期保养护使用之前检查设备是否完好。
9.2 吊装强度必须达到强度的70%才可吊装。
9.3 吊装须使用吊钩、吊环进行，严禁使用其他的吊装方式。
9.4 吊装过程中，吊装路线范围内严禁站人。
10 环保措施
10.1 散堆材料随用随收堆，用后的器材及时清场，将剩余材料回收到指定地点堆放好。
10.2 建筑材料、构件、料具等材料堆放应按总平面图布置，堆放整齐并进行标识，做到工完场地清。
10.3 施工作业区与办公、生活区明显划分并派专人进行清扫，宿舍周围环境卫生、安全。
10.4 采取防粉尘、防噪音措施，把粉尘、噪音和振动降到最低程度。
11 效益分析
11.1 经济效益分析
11.1.1 采用本工法每井安装时间约2小时，是传统砌筑方法时间的1/6，有效的提高了作业效率，缩短了工期。
11.1.2 对于地下水位较高的、边坡不稳定的、闹市区内人口密集的或交通流量大的地段，采用预制钢筋砼检查井就能极大地缩短施工时间，提高安全性能，减少了施工对居民生活造成的影响，节约抽水等部分成本节约抽水等部分成本。
11.1.3 耐久性好、使用年限长，建成后维修费用少，有效的节约了后期维护费用。
11.2 社会与环保效益分析
11.2.1 本工法由于不使用传统的粘土砖，保护了耕地，节约了资源，具有较高的社会和环保效益。
11.2.2 尤其污水检查井可避免因渗漏造成的环境污染。
