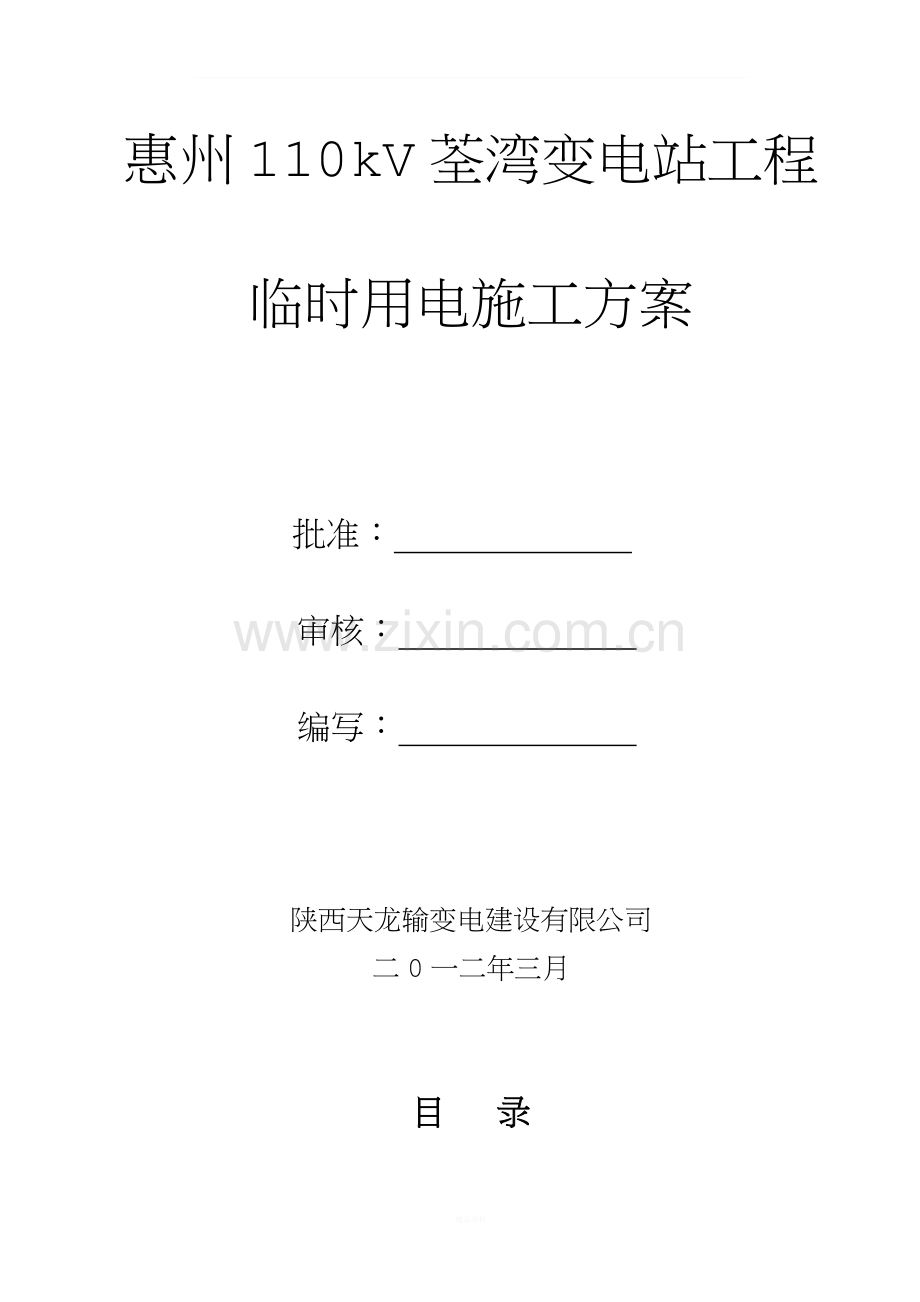

惠州110kV荃湾变电站工程

临时用电施工方案

批准：

审核：

编写：

陕西天龙输变电建设有限公司
二0一二年三月

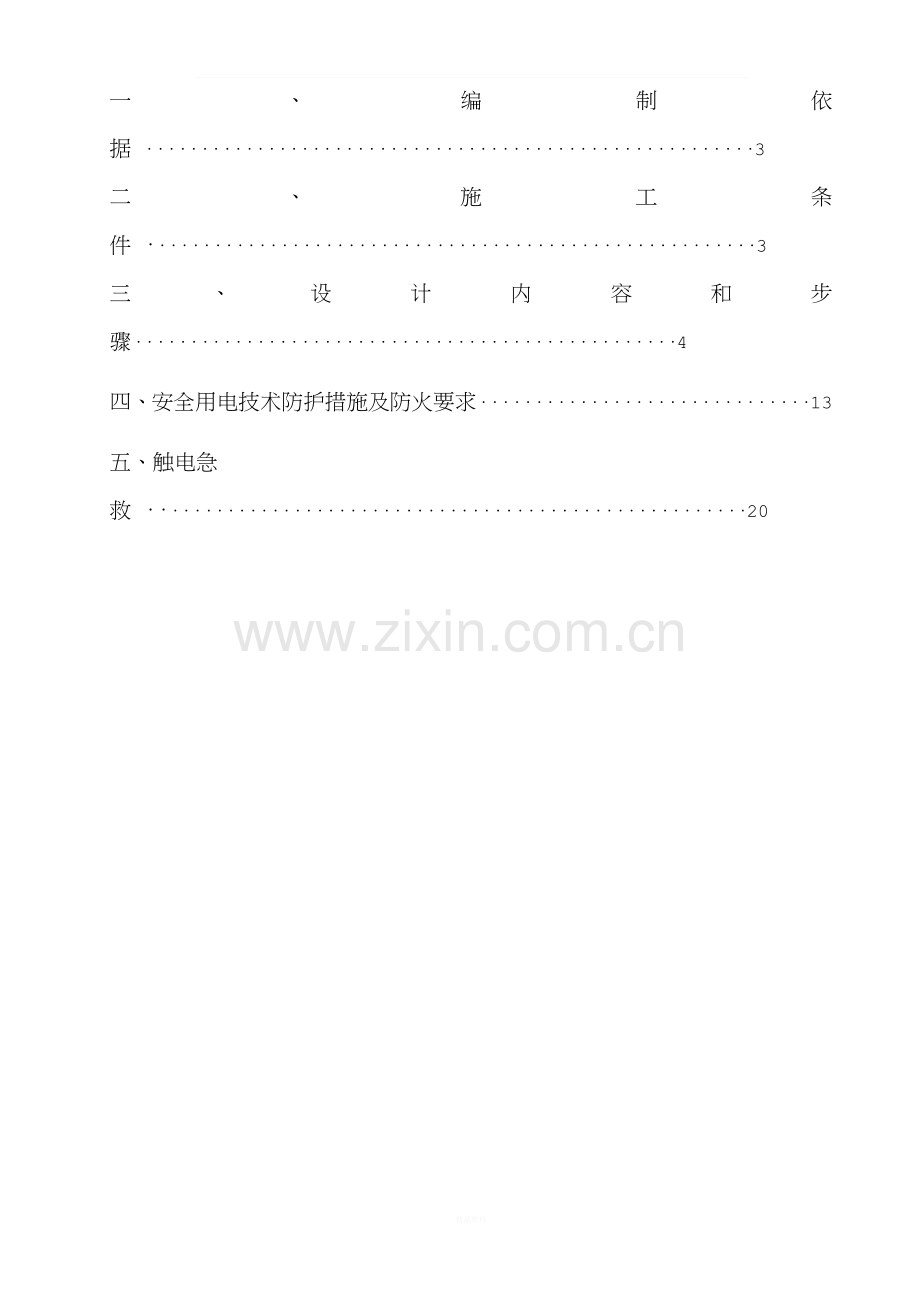

目 录

一、编制依据 ·······················································3
二、施工条件 ·······················································3
三、设计内容和步骤·················································4
四、安全用电技术防护措施及防火要求······························13
五、触电急救 ······················································20

一、编制依据
《低压配电设计规范》GB50054-95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
二、施工条件
2.1工程概况
工程名称：惠州110kV荃湾变电站工程。
工程地点：惠州市大亚湾开发区荃湾村。
建设单位：广东电网公司惠州供电局
设计单位：惠州电力勘察设计院有限公司。
监理单位：江门明浩电力工程监理有限公司
施工单位：陕西天龙输变电建设有限公司
2.2、施工临时用电
现场施工用电是临时用电工程，用电环境复杂，负荷起伏较大，因此临时施工用电组织设计应本着安全合理、节约能源和保护环境的原则进行。安全是临时用电设计的首要任务。临电方案的设计，是通过计算选择合理的导线截面、电器元件及其控制方式、主干线的平面布置并对安全技术用电措施和防火措施作具体的要求，这些都是临电工程所设及的内容。
在架设供电干线时要考虑到因距离过长造成电压损失不能超过允许范围，因此配电箱要选择在靠近负荷使用中心的位置。施工用电按规范采用TN—S五线制接零保护系统以及室外总配电箱、分配电箱两级配电，每台用电设备各自配置专用开关箱，即实行一机一闸一漏一箱制。

三、设计内容与步骤
（1）现场施工用电的设备较多，设备之间的容量相关悬殊，为简化计算，按需用系数法计算。
（2）通过正确计算，合理分布负荷，使三相均衡。
（3）进行合理补偿，提高功率因素。
b、负荷计算
根据项目提供设备计划（见附表1）和经验公式：
Pj=1.05~1.1(K1∑P1/cosф+ K2∑P2+K3∑P3++K4∑P4)
计算主体部分总使用负荷。
式中K1、K2、K3、K4为需要系数，根据现场实际情况分别取0.6、0.6、0.8、1.0。

主要用电设备一览表（附表一）
序号
设备名称
型号
数量（台）
铭牌功率（kVA或kW）
合计功率
1
砂浆机
300L
1
7.5
7.5
2
搅拌机
JZC350
1
7.5
7.5

井架提升机

1
4.5
4.5
3
交流焊机
BX1-100
2
7.5
15
4
调直机
JJT-3
1
3
3
5
切断机
GJ40-1
1
3
3
6
弯曲机
GW40-1
1
3
3
7
模板加工机
MJ106-1
1
3.5
3.5
8
振动棒、板

3
1.1
3.3
9
钻床
YS8024
2
1
2
10
切割机
Y100L-2
2
3
6
11
真空滤油设备
GZJ-6BF
1
35
35
12
室内照明

3.5
13
室外照明

3.5
总计功率

100.3
∑P1电动机额定功率统计为 78.3 kW
∑P2电焊机额定容量 15kW
∑P3室内照明估计 3.5kW
∑P4室外照明估计 3.5kW
总功率：100.3kW
工作电流：I=Pj/(1.732×Vcosφ)=100300/(1.732×380×0.75)=203.2（A）
甲方提供容量为200KVA的变压器可满足施工要求。
c、临电线路设计
配电箱尽量设在施工现场负荷的中心位置，既利于负荷的分配又经济合理，采用一级总配电箱、二级分配电箱、三级用电开关箱。施工用电线路沿外轴线并围绕建筑物一边布置，用电设备位置各台设备设一个用电开关箱。现场架空线路的架设必须避开各种垂直运输设备动作频繁区域，应尽可能减少与施工设施、道路的交叉和跨越，同时又利于施工。
d、干线导线截面选定
（1）、A线路：三相五线制线路，接井字架物料提升机1台，接搅拌机1台，砂浆机1台。
总负荷：P=19.5kW，Pj=1.05(0.6×19.5/0.78 )=16.6kW
线路工作电流：I=Pj/(1.732×Vcosφ)=16600/(1.732×380×0.75)
=33.6(A)
查电工手册6mm2铜芯单芯塑料线在环境温度35℃、工作温度80℃ 时的持续允许电流为56A>33.6A，所以选用6mm2铜芯塑料线作相线，6mm2铜芯塑料线做工作零线（N线）及保护零线（PE线）。
（2）、B线路：三相五线制线路，钢筋加工设备3台，模板加工设备1台。捣振设备3台。切割机2台。钻床2台。
总负荷：P=23.8KW，Pj=1.1(0.6×23.8/0.78 )=20.3kW
线路工作电流：I=Pj/(1.732×Vcosφ)=20300/(1.732×380×0.75)
=41.1(A)
查电工手册6mm2铜芯单芯塑料线在环境温度35℃、工作温度80℃ 时的持续允许电流为56A>41.1A，所以选用6mm2铜芯塑料线作相线，6mm2铜芯塑料线做工作零线（N线）及保护零线（PE线）。
（3）、C线：三相五线制线路，接焊机2台
总负荷：P=15kW，Pj=1.1(0.6×15/0.78)= 12.69kW
线路工作电流：I=Pj/(1.732×Vcosφ)=12690/(1.732×380×0.75) =25.7 (A)
查电工手册6mm2铜芯单芯塑料线在环境温度35℃、工作温度80℃ 时的持续允许电流为56A>25.7A，所以选用6mm2铜芯塑料线作相线，6mm2铜芯塑料线做工作零线（N线）及保护零线（PE线）。
（4）、D线路：三相五线制线路，接真空滤油设备一套
总负荷：P=35KW，Pj=1.1(0.6×35/0.78 )=29.6kW
线路工作电流：I=Pj/(1.732×Vcosφ)=29600/(1.732×380×0.75)
=60(A)
查电工手册10mm2铜芯单芯塑料线在环境温度35℃、工作温度80℃ 时的持续允许电流为80A>60A，所以选用10mm2铜芯塑料线作相线，6mm2铜芯塑料线做工作零线（N线）及保护零线（PE线）。
（5）、E线路：单相三线制线路，户外照明、办公及生活用电。该线路总负荷为7.0kW，用6mm2铜芯塑料线作电源线，用6mm2铜芯塑料线作保护零线（PE线）。
e、电气设备及供电系统安装
（1）、总配电箱配置：
三相电度表 1只 ，型号：DT862—380V/10A
互感器3只，型号：LMK300/5
总自动空气开关1只作为总隔离开关，型号：DW10－250/3。
（2）一级电源箱
自动漏电空气开关4只，型号：DZ10－160/3（总开关），DZ10－100/4（A线），DZ10－100/4（B线），DZ10－100/4（C线）。
（2）、二级电源箱
①、A线分配箱配置：
隔离开关1只，总自动漏电空气开关1只，型号：DW10－100/4，分路自动漏电空气开关6只，分路闸刀6只，型号：DZ10－63/3 1只，DZ10－32/3 4只、DZ10－32/2 2只。
、B线分配箱配置：
隔离开关1只，总自动漏电空气开关1只，型号：DW10－100/4，分路自动漏电空气开关6只，分路闸刀6只，型号：DZ10－63/3 1只，DZ10－32/3 4只、DZ10－32/2 2只。

③、C线分配箱配置：
隔离开关1只，总自动漏电空气开关1只，型号：DW10－100/4，分路自动漏电空气开关6只，分路闸刀6只，型号：DZ10－63/3 1只，DZ10－32/3 4只、DZ10－32/2 2只
（三）三级配电箱配置：
每个用电开关箱根据所接的用电设备的功率大小配置相应额定电流的1只闸刀开关和1只漏电保护开关。
f、配电系统图
1、供电总平面图见附图1，变配电系统图见附图2，本配电系统电源采用380V/220V的TN—S三相五线制。
2、各线路截面在供电总平面图中有标注，施工变压器及总配电箱、计量装置均由建设方负责提供及安装。
G、工作接零和保护接零
为保证电气设备或系统正常运行， 确保人身安全，将正常情况下不带电的设备金属外壳，底座，配电箱及开关箱金属壳体通过PE线牢固接地，即保护接零。保护零线（PE线）必须在施工现场配电房外和供电线路末端（线路长的还应在中间设两至三个重复接地点），置一重复接地装置，接地体采用,16圆钢焊接而成，接地电阻不超过4Ω。
H、安全技术措施
1）、电气设备的安装、防护、使用、维修都必须符合JGJ46－88标准。施工现场保护零线及工作零线必须分开不作它用，保护零线必须用绿、黄双色线。
2）、一条回路中重复接地保护不少于两至三处，并满足电阻不大于4Ω。
3）、保护零线截面不得小于工作零线的截面，并满足机械强度要求。
4）、所有的动力线使用橡胶电缆线（无工作零线除外）必须是五芯电缆，并且保证有一条黄、绿双色线作为PE线
5）、电气设备正常情况下不带电的金属外壳等应保护接零。
6）、施工现场必须设置三级配电二级漏电保护（施工层、潮湿等危险的地方漏电保护器动作电流不大于15mA，动作时间不大于0.1秒）。
7）、所有用电设备必须一机、一箱、一闸、一漏电开关。
8）、各配电箱箱体应接地，电器元件布置及接线应规范。
9）、施工现场应建立用电巡视记录，进行定期检验。
I、电气防火措施
1）、建立电气防火责任制，加强电气防火重点场所烟火管制，并设立禁止烟火标志。
2）、建立电气防火教育制度，经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。
3）、建立防火检查制度，发现问题及时处理。
4）、合理配置、整定、更换各种保护电器，对电路和设备过载、短路故障进行可靠地保护。
5）、在电气装置和线路周围不堆放易燃、易爆和强腐蚀物质，不准使用火源。
6）、在电气装置相对集中的场所，如变电所、配电房、塔吊、施工升降机等地方配置干粉式灭火器，并禁止烟火。
7）、加强电气设备相间和相、地间的绝缘，防止闪烁。
J、配电箱配电系统图、供电总平面图

DW10—250/3

DW10—160/3

BV3×25+2×16
C线路

B线路

A线路

BV3×25+2×16
DZ1—100/3
DZ10—100/3
DZ10—100/3

3×LMK300/5

Wh
总配电箱 一级配电箱系统图
DZ10—32/2
DZ10—32/2
F线路
E线路
BV2×2.5+1×4
BV2×2.5+1×4
DZ10—32/3
C线路
D线路
B线路
A线路
BV3×4+1×4
BV3×4+1×4
DZ10—32/3
DZ10—32/3
DZ10—63/3
DW10—100/3
BV3×25+2×16
o
BV3×4+1×4
二级配电箱配电系统图
K、临时施工用电平面布置图见总平面布置图

四、安全用电技术防护措施及防火要求
4.1、配电室内应设在无尘、无腐蚀介质及无振动的地方。总配电箱两端应与重复接地线及保护零线做电气连接。配电室门必须外开且用全封钢板门。
4.2、电气设备的金属外壳必须与专用保护零线连接，专用保护零线应由配电室总开关的零线引出。作防雷接地的电气设备，必须同时作重复接地。施工现场的电力系统严禁利用大地相线或零线。保护零线不得装设开关、熔断器，保护零线应单独敷设，不作它用。
4.3、在工作电阻允许达到4欧姆的电系统中，所有重复接地的并联等值电阻应不小于4欧姆。每一重复接地装置采用一根以上导体，在不同点与接地装置做电气连接。
4.4、施工现场内周边建筑物的井架等机械设备则应保证与建筑物基础防雷接地系统作电气连接或独立设置导流地极，避雷针（接闪器）长度应为1-2m；材料应采用钢管并与该设备的金属结构作电气连接。
4.5、为保证导线的电气安全和供电质量，导线的负荷电流不大于其
允许载流量，线路末端电压偏移值应不大于其额定电压的5%。
4.6、埋地电缆的敷设深度不应小于0.6m，并应在电缆上下均匀铺设不小于50mm厚的细砂，然后覆盖砖的保护层。埋地电缆穿越建筑物、构筑物、道路、易受机械损伤的场所，以及引出地面从2M高至地下0.2M处，必须加设防护套管。埋地电缆的接头应设在地面上专用接线盒内，接线盒内应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀的场所。架空电缆应用绝缘子固定在墙壁上或电杆上，绑扎电缆须用绝缘线（带）严禁作金属裸线作绑线。架空电缆的档距应保证电缆能承受自重所带来的荷重。架空电缆的最大弧垂点距地不得小于2.5M。进入在建工程的临时电缆线路必须采用埋地引入，其垂直敷设位置应充分利用在建工程的竖井，垂直孔洞等，并应靠近用电负荷中心，固定点以每层楼高度不少于一处为限。电缆水平敷设时，宜沿墙或门口固定，其最大弧垂点距地不得小于1.8M，电缆接头应牢固、可靠，并用绝缘物包扎，不得承受张力，禁止沿地面明设。
4.7室内配线应采用瓷（塑料）夹敷设，管口应密封，采用金属敷设时应对金属管作保护接零。
4.8配电系统应设总配电箱和分配电箱，实行分级配电。动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明应分路设置。开关箱由末级分配电箱配电。总配电箱应设在靠近电源的地方，分配电箱应设在用电设备或负荷相对集中的地区，分配电箱与开关箱距离不得超过30M，开关箱与其控制的固定用电设备的水平距离不宜超过3M。配电箱、开关箱应装在干燥、通风及常温场所，周围应有足够二人工作的空间。通道不得停放任何妨碍操作、维修的物品。配电箱、开关箱应采用铁板功优质绝缘材料制作，铁板地厚度应大于1.5MM，装设应端正、牢固，移动式配电箱、开关箱应装在固定支架上；箱的下底与地面的垂直距离应大于1.3M，小于1.5M；移动式配电箱的下底与地面的垂直距离应大于0.6M,小于1.5M；配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，金属板与配电箱箱体应作电气连接。配电箱内开关电器（含插座）应按其规定的位置紧固在电气安装板上，不得歪斜和松动；箱内的工作零线宜通过接线端子板连接，并应注意与保护零线接线端子板区分；箱内连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。配电箱和开关箱的金属箱体，金属电气安装板以及箱内电器的不应带电的金属底座、外壳等必须保护接零。保护零线应通过接线端子板连接，箱体内必须防水、防尘。
4.9、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器，总配电箱应装设隔离开关和分路隔离开关总熔断器或总自动开关和分路自动开关，以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关，总开关电器的额定值应分路开关的额定值相适应。总配电箱应装设电压表，总电流表、总电度表及其它仪表。分配电箱应装设隔离开关和分路隔离开关以及熔断器和分断路器（或总自动开关和分路自动开关）。总开关的额定值、动作整定值与分路电气的额定值，整定值相适应。每台用电设备应用各专用的开关箱，必须实行一机一制一漏电开关一箱，严禁用一个开关电器直接控制二台或二台以上的用电设备。漏电保护器应装设在配电箱电源的负荷侧和开关箱电源隔离开关的负荷侧。漏电保护开关的选用应符合GB6829-86《漏电电流动作保护器的要求，开关箱内漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S，使用于潮湿场所的漏电保护器应采用防濺型产品，额定漏电动作电流应大于15mA，额定漏电动作时间应不大于0.1S。总配电箱和开关箱中的两级漏电保护器的额定动作电流和额定漏电动作时间作合理配合，使之具有分级分段保护的功能，使用和安装必须符合产品说明书的要求。
4.10供电安全防护措施：对于架空配电网，为防止电压的危害，将避雷的接地引下线接在一个接地装置上；架空线路和绝缘强度（相间绝缘和对地绝缘）不但能满足正常工作的需要，还要能够受得起雷电过电压的考验；架空线路的机械强度要足够大，不但要能负担得起本身的重量和拉力，还要能经受得住恶劣自然环境的考验。导线的连接不能采用焊接法，焊接过的导线相当于被退火，从而机械强度降低，容易断线。穿线管或木槽内和导线不允许有接头，因为接头处常接触不良，从而温度升过高，易出危险，也不便进行导线的故障检查。要防止污闪事故，因积聚在绝缘子上的大气尘埃有一定的导电性，毛毛雨、露水使电流和尘埃的导电率增加（大雨则能冲刷污垢尘埃），导致绝缘于表面的放电（污闪形成相线对地的击穿事故）故应注意绝缘子的巡视，停电检修线路时注意清扫绝缘子上的尘埃。为保证架空线路安全应经常进行巡视，天气恶劣时加强巡视，检查线路污闪现象时要在夜间，有雾或有露水、下毛毛雨时进行。检查线路电线接头是否有烧结现象也应有夜间进行。巡视的内容有：电杆是否松动、歪斜、下沉；导线弧垂、线路与建筑物的距离是否合适；导线接头处是否过热，导线是否有撕股、松股现象；横杆是否歪斜，绝缘子是破坏有无污闪现象，接地线避雷是否完好。
4.11、现场照明保护措施：照明灯具的相线必须经开关控制，不得将相线直接引入灯具；照明开关箱必须装设漏电保护器和熔断器等短路护电器，每个路灯具应单独装设熔断器保护，螺口灯头的绝缘外壳不得有损伤和漏电，相线应与螺口灯头的中心触头连接，零线与螺口相连接，行灯电源电压不超过36V，灯体与手柄绝缘良好，坚固、耐热耐潮温，灯头与灯体结合牢固，无灯头开关，灯泡外面有金属保护网、金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上；照明灯具的金属外壳必须作保护接零。
4.12特殊照明技术措施：需要夜间照明施工现场，必须于作业面和通道设置用于疏散人员或安全通行的事故照明；事故照明电源可接在与正常照明分开的线路上，并且不得与正常照明共用一个总开关；事故照明要有自备快速启动发电机及蓄电池组，作为紧急接续供电源；灯具宜选用能够瞬时启动的白炽灯；现场值班场所应设置值班照明，值班照明可利用正常照明中能单独控制的一部分或利用事故照明的一部分或全部；现场需要警卫的区域应根据警戒任务设置警卫照明，警卫照明的电源可与值班照明相同；对于夜间影响行人、车辆安全通行的在建工程，高大机械设备或开挖的坑道、沟道等处应设置障碍照明；障碍照明的电源设在施工现场电源总开关的前侧，并须自备快速启动电源，照明灯具应为红色信号灯。
4.13、使用与维护：所有配电箱均应标明其名称、用途并作出分路标记，配电箱门应配锁，配电箱和开关箱应由专人负责。
所有开关箱、配电箱每月必须进行检查和维修一次，检查维修人员必须是专业电工。检查维修时必须规定穿绝缘鞋、手套，必须使用电工绝缘工具。对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。所有配电箱、开关箱在使用过程中必须按照下述操作顺序，送电操作顺序：总配电箱 分配电箱 开关箱；
停电操作顺序：开关箱 分配电箱 总配电箱（出现电气故障的紧急情况除外）。施工现场停电一小时以上，应将动力配电箱断电上锁。开关箱操作人员必须符合专业电工操作规定要求。配电箱、开关箱内不得放置任何杂物，并应经常保持整洁，箱内不得挂接其它临时用电设备。 熔断器的熔体更换时，严禁用不符合原规格的熔体代替，配电箱、开关箱的进线不得随外力，严禁与金属尖锐断口和腐蚀介质接触。
安全用电防火措施：配电室的耐火等级不低于三级，室内不得存放易燃、易爆物品，并应配备砂箱、干粉灭火器等绝缘灭材料。当发生电气火灾时，应立即切断电源，用干砂灭火机灭火，严禁使用导电的灭火刘灭火。电气设备和电线不准超过安全负荷，接头处要牢固，绝缘性良好，电线架应有瓷瓶或瓷管与其它物体隔离，照明灯具下方不准堆放易燃、易爆物品。电器设备和线路必须绝缘良好，电线不得与金属物绑在一起，各种电动机具必须按规定接地接零，并设置单一开关，遇有临停电时，应有隔离防护措施。起重机不得在架空输电线路下面工作，通过架空输变线路时应将起重臂落下。线路布置时，进入施工现场的主干线应尽量少，据用电位置，在主干线的电杆下部宜设分配电箱，以减少上杆作业。
五、触电急救
在保护措施不完备的情况下，人体触电伤害事故是极易发的，此时应采取急救措施，最首要的急救措施是使触电者迅速脱离电源，使触电者脱离电源的方法有二种：一种方法是切断电源开关；另一种方法是用干燥的绝缘木棒、布带等将电源线从触电者身上拔离，或者将触电者拔离电源。严禁救护者使用金属物品或其它绝缘性能差的物体（如潮湿的木棒、布带）接触触电者。
触电者脱离电源以后必须立即采取急救措施，如果是一度昏迷，但尚未失去知觉，则应使伤员在空气清新、流通的地方静卧休息；如果是肺部暂时停止呼吸，心脏暂时停止跳动，或者肺部有呼吸，但是呼吸比较困难，这时必须毫不迟疑地采用人工呼吸和心脏按摩进行抢救。人工呼吸和心脏按摩的方法如下：
5.1、人工呼吸法
将触电伤员身体伸直并仰卧在空气清新、流通的地方，解开衣服、裤带，再使其头部尽量后仰，鼻孔朝天，使舌根不致阻塞气道，接着救护者用一只手捏紧伤员鼻孔，用另一只手的拇指和食指掰开伤员嘴巴，取出伤员嘴里的杂物（如脱落的假牙等）。然后救护者紧贴着伤员的口吹气约2秒钟，使伤员胸部扩张，接着放松口鼻，使其胸部自然地缩回呼气约3钞钟。这样吹气和放松应连续不断地进行下去。如果掰不开嘴巴，可以捏紧伤员的嘴巴，紧贴着伤员的鼻孔吹气和放松。
在人工呼吸法进行中，若伤员表现出有好转象征时（如眼内闪动和嘴唇微动），应停止人工呼吸数钞钟，让其自行呼吸；若伤员还不能完全恢复自行呼吸，必须再进行人工呼吸，直于伤员能正常自行呼吸为止。人工呼吸法应坚持长时间进行下去，在没有呈现出明显的死亡症状前，切勿轻易放弃，死亡症状应由医生来判断。
5.2、心脏按摩法
将触电伤员身体伸直平放在木板上，头部稍低。救护者应站在伤员的一侧，将一只手的掌根放在胸部下端，另一只手迭于其上，靠救护者上身的重量向胸骨下端适当用力加压，使其陷下30mm左右，随即放松，让胸部自行弹起，这样有节奏压挤和放松，每分钟约60-80次。若伤员肤色恢复，瞳孔缩小，颈动脉搏动可以扪到，自发性呼吸恢复，则说明急救奏效。
人工呼吸法和心脏按摩法可以同时进行，在无特殊医疗措施的情况下，抢救伤员严禁注射强心齐药物。

六、危险点分析
序号
分类及危险源辨识
可能引发的事故类型
备注
1）
作业人员未经专业培训，无证上岗
触电

2）
接线不规范，没有实行三相五线制。
触电

3）
私拉、乱接电源
触电
