能量安全管理规定.pptx

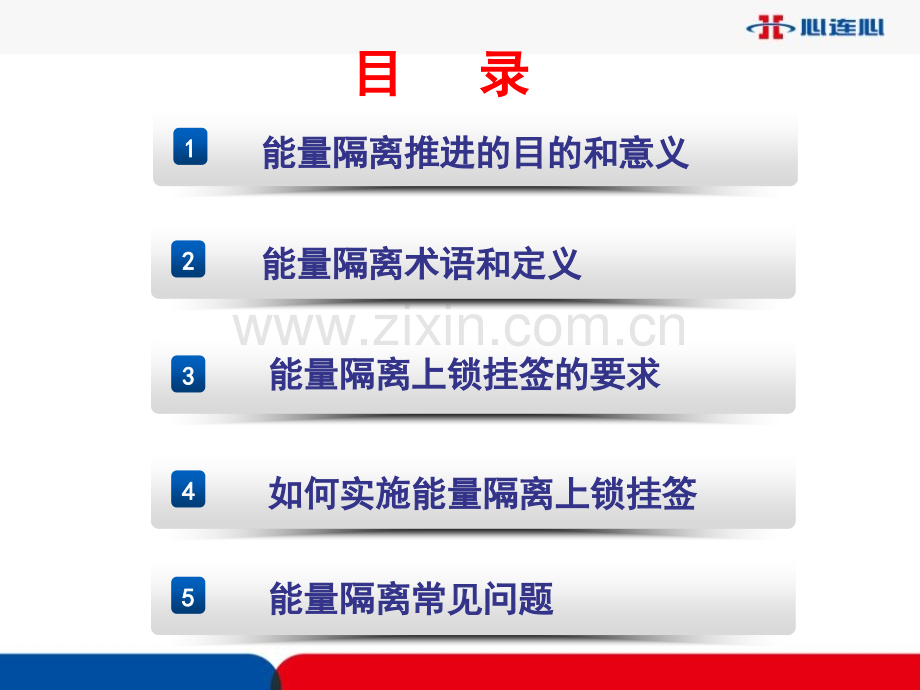

能量安全管理能量安全管理规规定定1 13 32 24 4能量隔离推进的目的和意义能量隔离推进的目的和意义能量隔离术语和定义能量隔离术语和定义如何实施能量隔离上锁挂签如何实施能量隔离上锁挂签5 5能量隔离常见问题能量隔离常见问题目目 录录能量隔离上锁挂签的要求能量隔离上锁挂签的要求一、目的 规范系统所需的最基本的隔离及防护（即上锁-挂签-测试）措施,以防止因不经心或误操作而造成人员、环境或设备的损害。1、设备停止失误2、电源断开失误3、没有排除残余能量4、非正常重启设备5、重新启动前的清理工作不当 常见的事故原因都和设备内的危险能量有关2016年美国工业协会的调查数据为什么要实施能量隔离？排名前五的常见事故原因2016年美国工业协会的调查数据 在所有工业事故中，10%是与能量隔离相关的，每年有250000例能量隔离相关的事故，导致：200死亡，60000受伤。二、术语和定义二、术语和定义上锁（上锁（LockoutLockout）-隔离危险能源，包括释放可能存在的任何残留危险能源，并用锁定它来确保隔离 挂签（挂签（Tag-outTag-out）-挂一个“危险禁止操作”标签确认确认(清理清理)（ClearClear）-即清除现场的所有危险物品,设备的污染物、排空压缩空气、电容等储存能量或机械能量。也指在必要时设置路障，并让不必要的人员离开现场试验（试验（TryTry）-检查区域内确已无人，然后试着开启电动设备，确认上锁、挂牌和清场工作全部有效，在设备上工作完全安全。LTCT二、术语和定义二、术语和定义1 1、设备、设备适用本规定的设备，包括但不仅限于：配电盘与开关、泵、压缩机、管线、锅炉、压力容器及其附件、冷冻设备、加热及通风系统、室内管线系统、含势能的设施（如弹簧、张力杆、配重）、仪表设备。二、术语和定义二、术语和定义2 2、“危险禁止操作危险禁止操作”标签标签“危险禁止操作”标签是用来对设备做整体性的管制，保护人员免于受伤、设备免于受损的一种措施，通常与安全锁配套使用。其标示内容应包含：挂签者姓名、日期、单位、简短的说明（工作内容）。术语和定义术语和定义3 3、安全锁、安全锁安全锁是用来锁住能量隔离设施的安全器具；在防爆区域的所有安全锁具必须符合防爆要求。安全锁共有三类：1）个人安全锁：每人均拥有一个钥匙与锁，“一对一”的个人用的安全锁。2）集体安全锁：操作单位可拥有钥匙与锁，“一对多”的集体上锁用的锁组。二、术语和定义二、术语和定义3 3、安全锁、安全锁3）公用安全锁：公用锁可为“一对一”单一锁，或“一对多”锁组；当采取个人上锁或集体上锁方式，锁的数量不足时，可借用公用安全锁来上锁。二、术语和定义二、术语和定义4 4、集体锁箱集体锁箱集体锁箱是用于集体上锁时，供设备拥有单位或施工单位上锁使用的锁箱。参与集体上锁的相关单位，均需清楚了解集体锁箱的位置，工作人员应能看见集体锁箱中的钥匙。二、术语和定义二、术语和定义5 5、隔离、隔离隔离是将阀件、电器开关、蓄能配件等设定在合适的位置，或借助特定的扣件使设备不能运转，然后对系统执行上锁程序。在开始任何工作之前，将“能量”做正确的隔离，比节省时间、节省成本、避免麻烦、增加方便或提高产量还重要。本规定中，锁及标签用于规范系统的隔离点，以确保人员设备在上锁系统内的安全。“安全锁”及“危险禁止操作”标签仅能防止人员的不经心操作不经心操作，对于一些蓄意的行为蓄意的行为，并不能产生作用。三、上锁挂签的要求三、上锁挂签的要求1 1、安全锁的使用原则、安全锁的使用原则（1）使用安全锁时，必须随锁附上“危险禁止操作”标签。（2）在某些特殊情况下，如特殊尺寸的阀或电源开关无法上锁时，经操作单位负责人同意，可只挂“危险禁止操作”标签，而不用上锁。（3）个人安全锁或集体锁箱上的安全锁，只有上锁者本人可解除或在本人目视下由他人解除。三、上锁挂签的要求三、上锁挂签的要求2 2、测试确认程序、测试确认程序（1）切断设备的主电源开关并上锁挂签后，必须进行测试确认（具备验电条件的，可采用验电笔验电，先在有电设备上验明电笔完好，再确认检修设备能量隔离）。对其它设备上锁挂签后要进行状态确认（确认程序是非常重要的步骤，可证实电源开关、阀门等已被切断并上锁无误）。（2）上锁挂签后，由生产单位或施工单位在现场的启动按钮或操作面板挂上“危险禁止操作”警告标志。三、上锁挂签的要求三、上锁挂签的要求3 3、工作进行中的再确认程序、工作进行中的再确认程序在维修过程中，可能需要对设备进行试运转、试验、试送电，此时必须对上锁挂签状态进行再确认，除设备拥有单位测试确认外，施工人员在任何时候都有权要求再次测试或确认。三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式个人锁与集体锁（个人锁与集体锁（1 1）按使用功能分为两类：个人锁：只供个人拥有和使用的安全锁，每人只有一把安全锁集体锁：现场共用的安全锁，并包含有锁箱。三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式个人锁与集体锁（个人锁与集体锁（2 2）员工个人锁员工个人锁 作业人员用来个人挂锁作业人员用来个人挂锁;一把钥匙开一把或多把锁一把钥匙开一把或多把锁;挂锁后，钥匙由各使用者保管。挂锁后，钥匙由各使用者保管。集体锁集体锁 成套的锁，一套锁只有一把钥匙成套的锁，一套锁只有一把钥匙;钥匙一般和一套锁放在一起钥匙一般和一套锁放在一起;使用使配合锁箱，钥匙放箱里。使用使配合锁箱，钥匙放箱里。三、上锁挂签的要求三、上锁挂签的要求操作人员操作人员维修人员维修人员管理干部管理干部电器人员电器人员上锁方式上锁方式个人上锁（个人上锁（3 3）个人上锁是指单人作业时对隔离点的上锁,有两种形式：（1）单个隔离点的上锁对单个隔离点用个人锁直接锁住隔离点即可（2）多个隔离点的上锁对多个隔离点的上锁需使用集体锁，作业人员使用集体锁对所有隔离点上锁，上锁后将集体锁的钥匙集中存放在锁箱中，再用作业人员的个人锁对锁箱上锁三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式集体上锁（集体上锁（4 4）指两人或两人以上共同作业时对隔离点上锁,有两种形式：1、多人对单个隔离点的上锁多人共同作业对单个隔离点的上锁有两种方式：1)所有作业人员将个人锁锁在隔离点上2)使用集体锁对隔离点上锁，集体锁钥匙放置于锁箱内，所有作业人员的个人锁上锁于锁箱三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式集体上锁（集体上锁（5 5）2、多人对多个隔离点的上锁多人共同作业对多个隔离点的上锁,集体锁用于锁现场隔离点，集体锁钥匙放置于集体锁箱内，所有作业人员的个人锁上锁于锁箱三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式解锁（解锁（6 6）解锁分正常解锁和非正常拆锁正常解锁:-工作完成后，由上锁者本人进行的解锁非正常拆锁:-锁者本人不在场或没有解锁钥匙时，且其危 险禁止操作标签或安全锁需要移去时的解锁三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式个人解锁（个人解锁（7 7）采用个人上锁方式时，如工作未完成，上锁人要离厂，必须将工作进度状况告知接班人员或其直线主管，接班人员或直线主管要在交班人解锁离场前将设备上锁挂签，交班人方可解除他的个人锁。三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式集体锁解锁（集体锁解锁（8 8）在集体锁箱上锁的人员根据工作安排需要提前离开时，得到工作负责人同意后，可将个人锁、安全标签自行去除；所有人员集体完成工作时，必须集合在一起，确认人数、个人锁及标签无误后再统一进行拆锁。取出集体锁箱内的钥匙，按照集体上锁清单逐一确认并解除集体锁及标签。三、上锁挂签的要求三、上锁挂签的要求上锁方式上锁方式非正常解锁（非正常解锁（8 8）如有上锁挂签的人员不在现场或没有钥匙时，拆锁应满足以下两个条件之一：a)与锁的所有人联系并取得其核准b)生产及施工单位主管双方确认下述内容后方可拆锁：确知上锁的理由确知目前工作状况检查过相关设备确知解除该锁及标签是安全的在该员工回到岗位，告知其本人三、上锁挂签的要求三、上锁挂签的要求四、如何实施能量隔离四、如何实施能量隔离1.辨识 上锁挂签前，辨识所有危险能量和物料的来源2.隔离 对辨识出的危险能量明确隔离点和类型3.上锁挂签 根据隔离清单选择合适的锁具和锁签4.确认清除现场所有危险物品,危险能源已被隔离5.试验 确认危险能量或物料被隔离并进行沟通u危险能量危害包括：危险能量危害包括：ua.a.机械能机械能n动能n势能n风能n液压n压缩空气元件n飞轮n其它贮存能量第一步:辨识（1）第一步:辨识（2）b.b.电能电能n通电的导线或元件n电容器c.c.化学能化学能n气体、液体、固体d.d.热能热能n低温、高温u危险能量危险能量:任何一种电、机械、水力、气动、化学、热或任何其它，任何一种电、机械、水力、气动、化学、热或任何其它，如不加控制，可能造成人员伤害或财产损失的能源如不加控制，可能造成人员伤害或财产损失的能源 u电气危险电气危险:系在可以通电的导线或元件可能引起人员伤害或财产损失系在可以通电的导线或元件可能引起人员伤害或财产损失时存在时存在 u机械危险机械危险:系在系统、设备、或机器出乎意料的开动，或在系统、设系在系统、设备、或机器出乎意料的开动，或在系统、设备、或机器进行调节、维护或服务时贮存能量释放会引起人员伤害和备、或机器进行调节、维护或服务时贮存能量释放会引起人员伤害和财产损失时存在财产损失时存在 u工艺危险工艺危险:系在气体、液体、或固体出乎意料的释放可能引起人员伤系在气体、液体、或固体出乎意料的释放可能引起人员伤害和财产损失时存在害和财产损失时存在危险能量种类制造服务维修管道和容器清洁有关设备这些危险在安装制造、维修管道和容器、清洁有关设备时都可能存在 第二步:隔离（1）隔离选择应考虑以下内容：隔离选择应考虑以下内容：n满足特殊需要的专用隔离装置n安装上锁装置的技术要求n按钮、选择开关和其它控制线路不能作为危险能量隔离装置n控制阀和电磁阀不能单独作为流体隔离装置n防止能量可能再积聚,如有高电容量的、长的电缆n系统或设备包含贮存能量n在复杂或高能电力系统中，应考虑安装防护性接地n使可移动的动力设备不能运转u确定隔离点确定隔离点：手工操作的电路断路器手工操作的电路断路器 切断开关切断开关 管道阀门管道阀门 盲法兰、盲板和物理断开盲法兰、盲板和物理断开 第二步:隔离（2）第二步:隔离（3）u在可能暴露于危险之前，要先释放危险能量在可能暴露于危险之前，要先释放危险能量n放电电容器，积聚能量的电缆。n排空、排污n清洗、吹扫n放低设备避免重力造成移动 n释放压力 n释放贮存的危险能源吹扫、蒸煮、钝化、清洗、排凝、泄压吹扫、蒸煮、钝化、清洗、排凝、泄压 第二步:隔离（4）u把和工作不相关的人员隔把和工作不相关的人员隔离在危险能量的区域之外离在危险能量的区域之外n帮助其他人识别工作中的危害n使用警戒隔离n明确PPE和其它要求第三步:上锁挂签（1）根据隔离点填写隔离清单，选择合适的锁具、根据隔离点填写隔离清单，选择合适的锁具、填写锁签填写锁签n正确使用上锁挂签，以防止误操作的发生n应有程序明确规定安全锁钥匙的控制n上锁同时应挂签，标签上应有上锁者姓名、日期、单位、简短说明，必要时可以加上联络方式锁的分类 根据现场需隔离点填写能量根据现场需隔离点填写能量隔离清单。隔离清单。填写能量隔离清单 1 1、管线打开的位置、管线打开的位置能量隔离示意图222212 2、能量隔离上锁挂签的位置、能量隔离上锁挂签的位置2第三步:上锁挂签（2）u在上锁挂签之前，隔离能量来源在上锁挂签之前，隔离能量来源n断开电源n隔离压力源n停止转动设备并确保它们不再转动 n隔离贮存能量的来源n燃油、发动机驱动的设备用可靠的方法使之不能运行 n在复杂或高能电力系统中考虑安装防护性接地第三步:上锁挂签（2）u在上锁挂签之前，隔离能量来源在上锁挂签之前，隔离能量来源n断开电源n隔离压力源n停止转动设备并确保它们不再转动 n隔离贮存能量的来源n燃油、发动机驱动的设备用可靠的方法使之不能运行 n在复杂或高能电力系统中考虑安装防护性接地 集体锁上集体锁上锁挂锁挂签流程签流程停车、冲停车、冲洗、排空洗、排空工艺人员工艺人员测试确认测试确认工艺人员工艺人员上集体锁上集体锁挂签挂签检修人员检修人员在锁箱上在锁箱上上个人锁上个人锁工艺人员工艺人员在锁箱上在锁箱上上个人锁上个人锁检修人员检修人员落实条件落实条件工艺人员工艺人员设备交出设备交出能量隔离上锁挂签 对进出口阀门、放空阀、导淋阀、旁路阀五个隔离点对进出口阀门、放空阀、导淋阀、旁路阀五个隔离点进行上锁能量隔离。进行上锁能量隔离。能量隔离上锁挂签 监护人对隔离点上锁挂签后填写具体上锁时间及上锁人姓监护人对隔离点上锁挂签后填写具体上锁时间及上锁人姓名，作业负责人、作业人、监护人现场共同落实条件后，名，作业负责人、作业人、监护人现场共同落实条件后，作业负责人在左下角标签处签字确认。作业负责人在左下角标签处签字确认。能量隔离上锁挂签 确认现场措施后将个人锁锁在锁箱上确认现场措施后将个人锁锁在锁箱上第四步:清除、确认上锁挂签后要确认上锁挂签后要确认:n危险能量和物料已被隔离或去除（弹簧势能、重力势能、电能储能设备、凸轮机构等）(如，释放能量或物料，观察压力表、视镜或液面指示器确认贮存的危险能量已被去除或已适当地阻塞；目视确组件已断开、转动设备已停止转动)第五步:试验（1）上锁挂签后要确认上锁挂签后要确认:试验方法:正常启动方式试验前，清理该设备周围区域内的人员和设备有测试按钮的设备，应在切断电源箱开关之前，先按测试按钮以确认按钮正常，上锁后，再进行确认测试，以确保电源被确实切断第五步:试验（2）v工作前必须确认隔离的有效性v连续监测或重新检测第五步:试验（3）v“接触前试验”要领如下：v使用正确选择、购买、校验、维护和贮存的仪器。v测试每一个回路、每一个触点、每一次工作。v在测试前后在已知有电的电源上验证仪器的可靠性。v恰当的个人防护设备。集体锁解锁集体锁解锁挂挂签流程签流程确认检修确认检修工作完成工作完成检修人员检修人员在锁箱上在锁箱上解锁解锁工艺人员工艺人员在锁箱上在锁箱上解锁解锁工艺人员工艺人员确认检修确认检修质量投用质量投用工艺人员工艺人员解集体锁解集体锁及锁签及锁签工艺人员工艺人员检查验收检查验收v确认所有安全控制措施已恢复v恢复能量之前通知“受影响员工”v恢复能量系统之前确保人员处于安全的地方v移除锁具和标签v移除隔离盲板和盲法兰 隔离的恢复五、能量隔离常见问题五、能量隔离常见问题个人锁无标识，不易辨识个人锁无标识，不易辨识一个隔离点多名检修人员一个隔离点多名检修人员用集体锁上锁用集体锁上锁五、能量隔离常见问题五、能量隔离常见问题能量隔离清单左下角作能量隔离清单左下角作业负责人未签字确认业负责人未签字确认1 1人能开多把个人锁人能开多把个人锁五、能量隔离常见问题五、能量隔离常见问题能量隔离清单未画出隔离方案能量隔离清单未画出隔离方案个人锁锁到现场隔离点上个人锁锁到现场隔离点上
