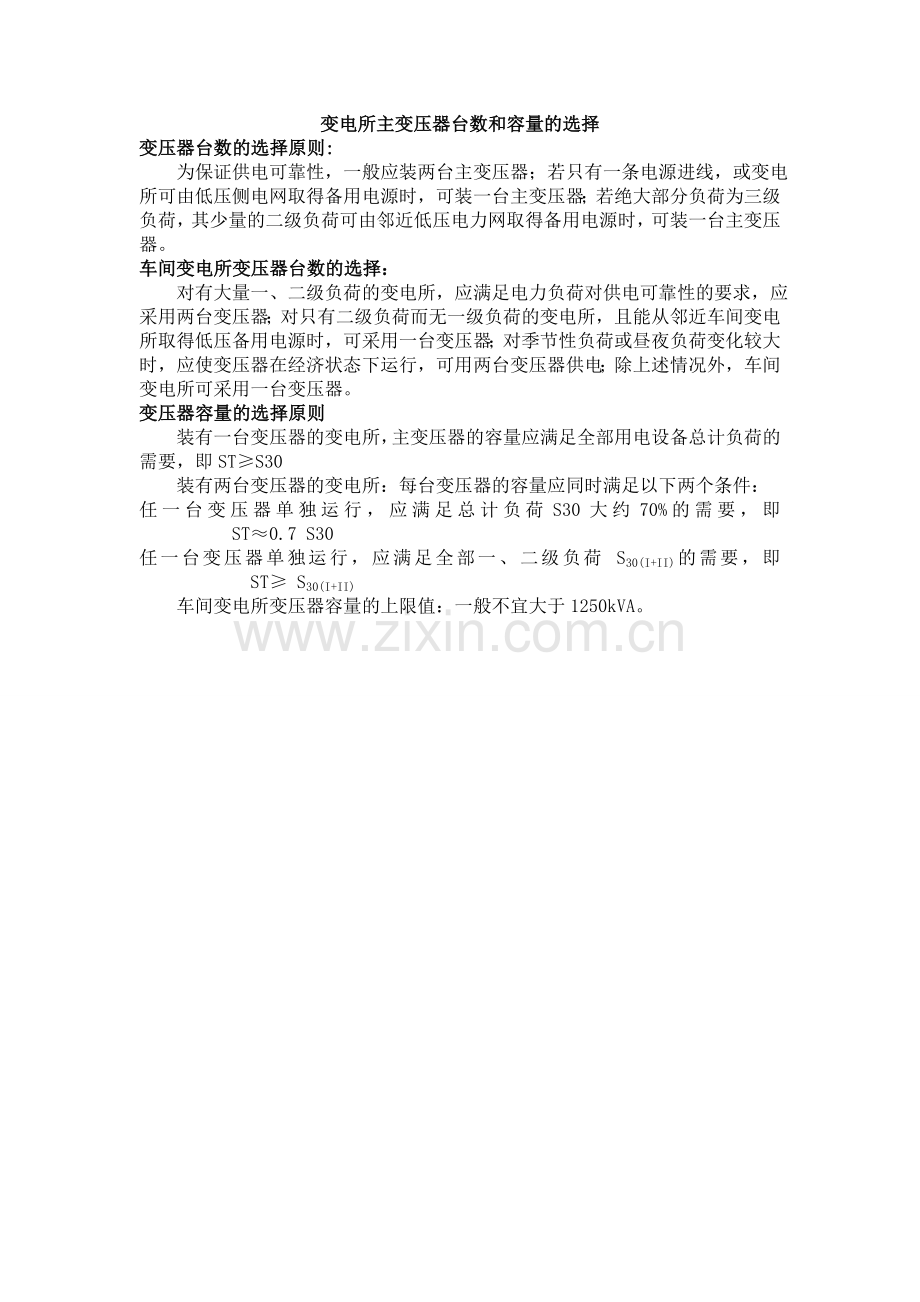

-变电所主变压器台数和容量的选择.doc

变电所主变压器台数和容量的选择
变压器台数的选择原则:
为保证供电可靠性，一般应装两台主变压器；若只有一条电源进线，或变电所可由低压侧电网取得备用电源时，可装一台主变压器；若绝大部分负荷为三级负荷，其少量的二级负荷可由邻近低压电力网取得备用电源时，可装一台主变压器。
车间变电所变压器台数的选择：
对有大量一、二级负荷的变电所，应满足电力负荷对供电可靠性的要求，应采用两台变压器；对只有二级负荷而无一级负荷的变电所，且能从邻近车间变电所取得低压备用电源时，可采用一台变压器；对季节性负荷或昼夜负荷变化较大时，应使变压器在经济状态下运行，可用两台变压器供电；除上述情况外，车间变电所可采用一台变压器。
变压器容量的选择原则
装有一台变压器的变电所，主变压器的容量应满足全部用电设备总计负荷的需要，即ST≥S30
装有两台变压器的变电所：每台变压器的容量应同时满足以下两个条件：
任一台变压器单独运行，应满足总计负荷S30大约70%的需要，即 ST≈0.7 S30
任一台变压器单独运行，应满足全部一、二级负荷 S30(I+II)的需要，即 ST≥ S30(I+II)
车间变电所变压器容量的上限值：一般不宜大于1250kVA。
