课 题：银行计算机储蓄系统

学 院：数学科学学院

班 级：信科1202 信科1201

学 号：120702203 120702101

姓 名：

指导老师：田怀凤

精品资料

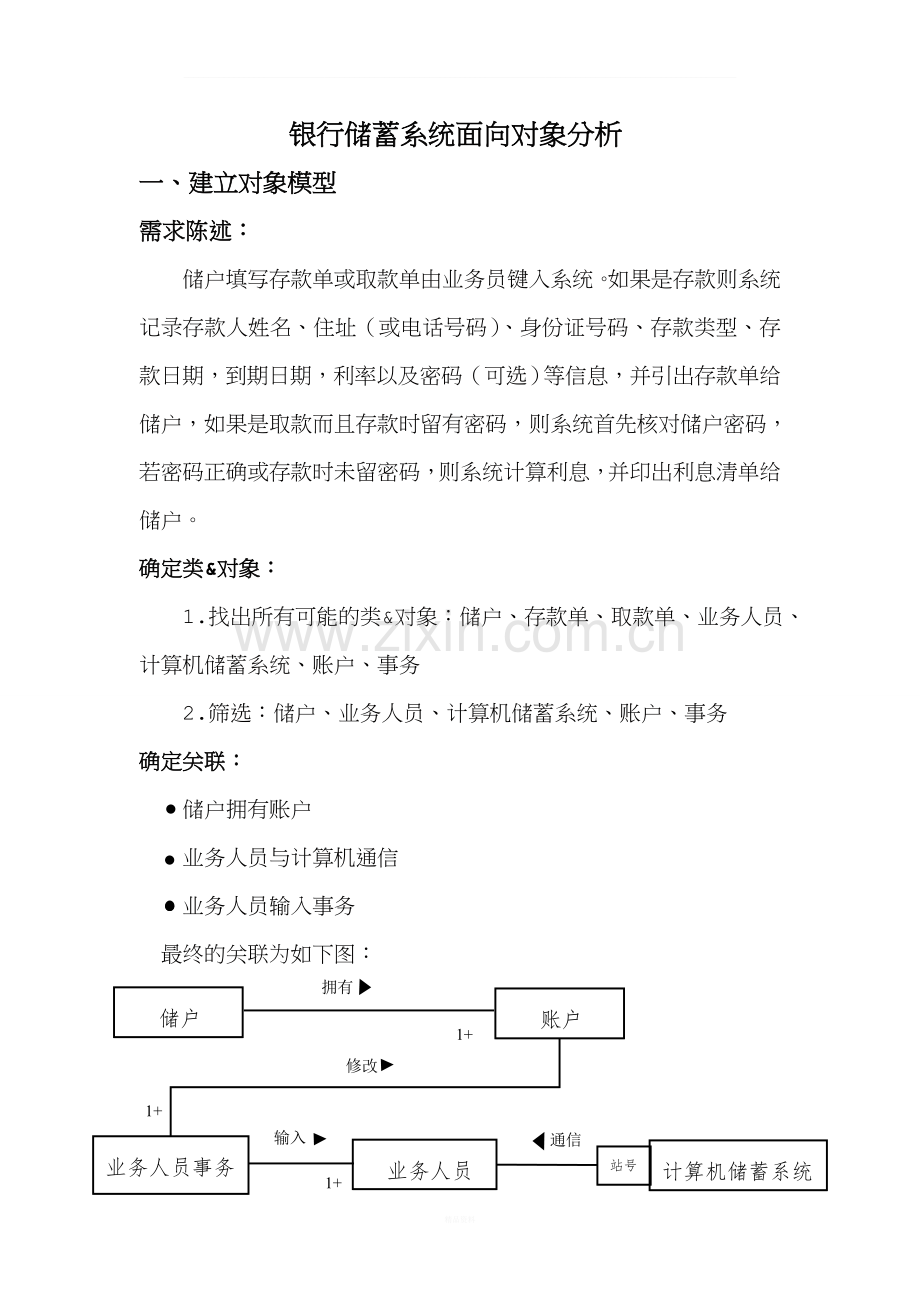

银行储蓄系统面向对象分析
一、建立对象模型
需求陈述：
储户填写存款单或取款单由业务员键入系统。如果是存款则系统记录存款人姓名、住址（或电话号码）、身份证号码、存款类型、存款日期，到期日期，利率以及密码（可选）等信息，并引出存款单给储户，如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息，并印出利息清单给储户。
确定类&对象：
1.找出所有可能的类&对象：储户、存款单、取款单、业务人员、计算机储蓄系统、账户、事务
2.筛选：储户、业务人员、计算机储蓄系统、账户、事务
确定关联：

储户拥有账户

业务人员与计算机通信

业务人员输入事务
1+
站号
修改
拥有
通信
输入
1+
1+
业务人员事务
业务人员
计算机储蓄系统
账户
储户
最终的关联为如下图：
确定属性：
储户：姓名、地址
账户：余额、限额、类型
业务人员事务：类型、日期、金额
业务人员：姓名
建立的对象模型为：
储户
—姓名
—地址
帐户

—余额
—限额
—类型

输入
1+
1+
1+
通信
站号
修 改
拥有
计算机储蓄系统

+记录储户信息（）
+记录存款类型（）
+纪录存款日期（）
+记录到期日期（）
+计算利率（）
+引出存款单（）
+打印利息清单（）
+核对储户密码（）
业务人员

—姓名

+录入信息（）
业务人员事务

—类型
—日期
—金额

二、 建立动态模型
编写脚本：
计算机储蓄系统的正常情况脚本：

储户的填写存款单

业务人员键入系统，系统引出存款单给储户

储户填写取款单，系统核对储户密码，计算利息并打印利息清单给储户
计算机储蓄系统的异常情况脚本：

储户身份证号码填写错误，找不到该储户信息

储户填写取款单的密码错误
画事件跟踪图：
储蓄系统正常情况事件跟踪图：
储户
业务人员
储蓄系统
请求处理事务类型
填写存款单
要求事务类型
填写取款单

账户无效
请求验证账户
请求处理事务类型
请求事务类型
填写取款单
填写存款单
储户
业务人员
储蓄系统
储蓄系统异常情况事件跟踪图：

do/打印利息清单
do/核对密码
do/要求密码
do/错误信息
do/引出存款单
do/处理事务
do/记录信息
do/验证用户
do/要求类型
do/输入信息
do/填写存取款信息
画状态图：
三、 建立功能模型
画出基本数据流图：
顶层数据流图：

输入信息
业务人员
款单信息

储户

储蓄系统

画出功能级数据流图：
把基本系统模型中单一的处理框分解成若干个处理框，以描述系统加工、变换数据的基本功能，就得到功能级数据流图如下图：
输入取款单
核对账户
填写存取款单
业务人员
储户

请求重新填写款单

输入存款单
信息无错

账户
输出信息
存款单
显示出错信息
记录存款信息
输入信息
打印利息清单
信息无错
计算利率
核对储户密码
