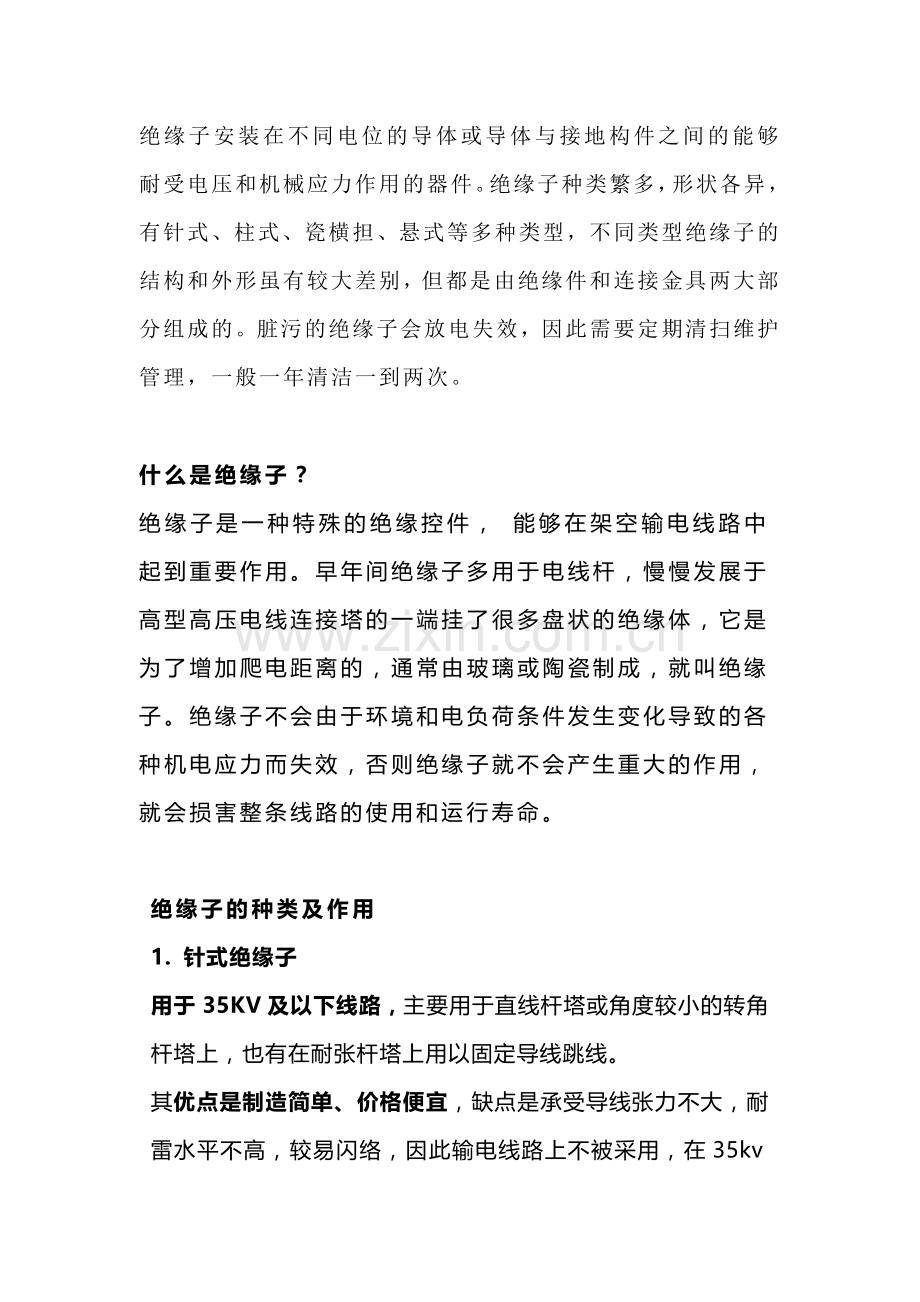

绝缘子安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件。绝缘子种类繁多，形状各异，有针式、柱式、瓷横担、悬式等多种类型，不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。脏污的绝缘子会放电失效，因此需要定期清扫维护管理，一般一年清洁一到两次。什么是绝缘子？绝缘子是一种特殊的绝缘控件， 能够在架空输电线路中起到重要作用。早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。绝缘子不会由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。绝缘子的种类及作用1. 针式绝缘子用于35KV及以下线路，主要用于直线杆塔或角度较小的转角杆塔上，也有在耐张杆塔上用以固定导线跳线。其优点是制造简单、价格便宜，缺点是承受导线张力不大，耐雷水平不高，较易闪络，因此输电线路上不被采用，在35kv以下线路上应用较多。绝缘子表面的自然污秽物质易被雨水冲洗掉，而工业污秽物质则附着在绝缘子表面，不易被雨水冲洗掉。当空气湿度很高时，就能导电而使泄漏电流大大增加。2. 柱式绝缘子 广泛应用于配电线路。抗污闪能力比针式绝缘子强。闪络：指高压电器(如高压绝缘子)在绝缘表面发生的放电现象，称为表面闪络，简称闪络。3. 瓷横担绝缘子一般用于10kv配电线路直线杆，能起到绝缘子和横担的双重作用。4. 悬式绝缘子用于高压和超高压输电线路，供悬挂或张紧导线，并使其与塔杆绝缘。悬式绝缘子机电强度高，通过不同的串组就通适用于各种电压等级，适用各种强度需要，因而目前使用广泛。盘型悬式绝缘子有普通型和防污型两大类，普通型适应用于一般工业区，防污型与普通型绝缘子相比，具有较大的爬电距离和便于风雨清洗的造型，在污秽地区使用时可以缩小杆塔尺寸，具有较大的经济价值。5. 棒式绝缘子 运行过程中容易遭震动等原因断裂，一般只能用在一些应力比较小的承力杆，且不易跨越公路、铁路、航道或市中心区域等重要地区的线路。6. 蝶式绝缘子 蝴蝶式绝缘子以其外形得名，常用低压配电线路上，作为直线或耐张绝缘子，也可同悬式绝缘子配套，用于10KV配电线路耐张杆塔、终端管他或分支杆塔上。7. 耐污绝缘子 主要是采取增加或加大绝缘子伞裙或伞棱的措施以增加绝缘子的爬电距离，以提高绝缘子污秽状态下的电气强度。同时还采取改变伞裙结构形状以减少表面自然积污量，来提高绝缘子的抗污闪性能。耐污绝缘子的爬电比距一般要比普通绝缘子提高20%30%，甚至更多。中国电网污闪多发的地区习惯采用双层伞结构形状的耐污绝缘子，此种绝缘子自清洗能力强，易于人工清扫。8. A型绝缘子和B型绝缘子A型即不可击穿型绝缘子，其干闪络距离不大干击穿距离的3倍（浇注树脂类）或2倍（其它材料类）；B型即可击穿型绝缘子，其击穿距离小于干闪络距离的1/3（浇注树脂类）或1/2（其它材料类）。绝缘子干闪络距离指经由沿绝缘件外表面空气的最短距离；击穿距离指经由绝缘件绝缘材料内的最短距离。如何维护管理绝缘子在潮湿天气情况下，脏污的绝缘子易发生闪络放电，所以必须清扫干净，恢复原有绝缘水平。一般地区一年清扫一次，污秽区每年清扫两次（雾季前进行一次）。1. 停电清扫停电清扫就是在线路停电以后工人登杆用抹布擦拭。如擦不净时，可用湿布擦，也可以用洗涤剂擦洗，如果还擦洗不净时，则应更换绝缘子或换合成绝缘子。2. 不停电清扫一般是利用装有毛刷或绑以棉纱的绝缘杆，在运行线路上擦绝缘子。所使用绝缘杆的电气性能及有效长度、人与带电部分的距离，都应符合相应电压等级的规定，操作时必须有专人监护。3. 带电水冲洗大水冲和小水冲两种方法。冲洗用水、操作杆有效长度、人与带电部距离等必须符合业规程要求。
