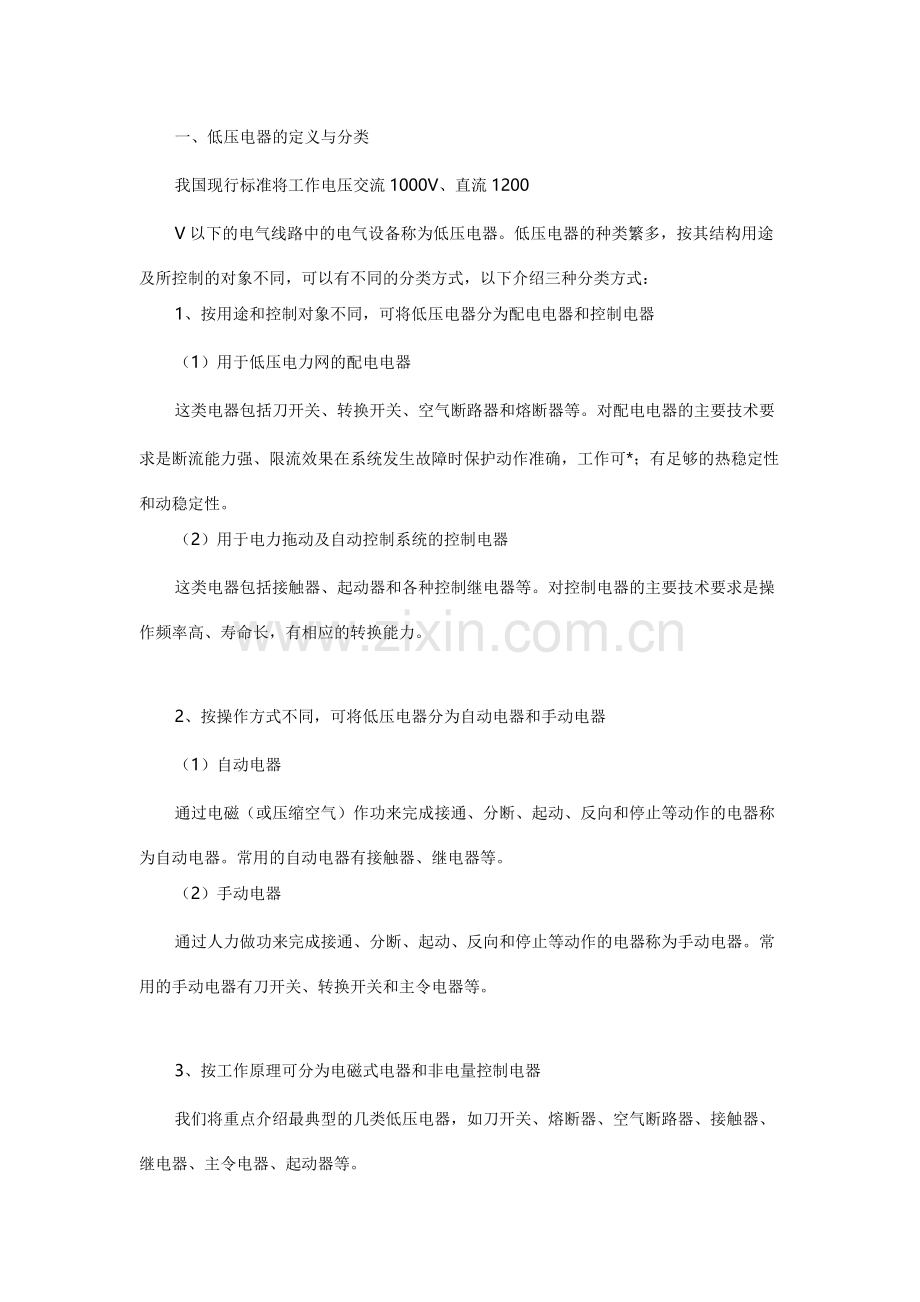

      一、低压电器的定义与分类
      我国现行标准将工作电压交流1000V、直流1200
      V以下的电气线路中的电气设备称为低压电器。低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍三种分类方式：
      1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器
      （1）用于低压电力网的配电电器
      这类电器包括刀开关、转换开关、空气断路器和熔断器等。对配电电器的主要技术要求是断流能力强、限流效果在系统发生故障时保护动作准确，工作可*；有足够的热稳定性和动稳定性。
      （2）用于电力拖动及自动控制系统的控制电器
      这类电器包括接触器、起动器和各种控制继电器等。对控制电器的主要技术要求是操作频率高、寿命长，有相应的转换能力。

      2、按操作方式不同，可将低压电器分为自动电器和手动电器
      （1）自动电器
      通过电磁（或压缩空气）作功来完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。
      （2）手动电器
      通过人力做功来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。

      3、按工作原理可分为电磁式电器和非电量控制电器
      我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、空气断路器、接触器、继电器、主令电器、起动器等。
      另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护型式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。
      二、低压电器的基本用途
      我们日常生活中用水时，在输送自来水的管路上及各种用水的地方，要装上不同的阀门对水流进行控制和调节。在输送电能的输电线路和各种用电的场合，也要使用不同的电器来控制电路通、断，对电路的各种参数进行调节。只是电能的输送和使用比自来水的输送使用要复杂得多。低压电器在电路中的用途是根据外界信号或要求，自动或手动接通、分断电路，连续或断续地改变电路状态，对电路进行切换、控制、保护、检测和调节。
三、低压电器的全型号表示法及代号含义
      为了生产销售、管理和使用方便，我国对各种低压电器都按规定编制型号。即由类别代号、组别代号、设计代号、基本规格代号和辅助规格代号几部分构成低压电器的全型号。每一级代号后面可根据需要加设派生代号。产品全型号的意义如图1所示。
      低压电器全型号各部分必须使用规定的符号或数字表示，其含意为：
      1、类组代号
      包括类别代号和组别代号，用汉语拼音字母表示，代表低压电器元件所属的类别，以及在同一类电器中所属的组别。
      2、设计代号
      用数字表示，表示同类低压电器元件的不同设计序列。
      3、基本规格代号
      用数字表示，表示同一系列产品中不同的规格品种。
      4、辅助规格代号
      用数字表示，表示同一系列、同一规格产品中的有某种区别的不同产品。
      其中，类组代号与设计代号的组合表示产品的系列，一般称为电器的系列号。同一系列的电器元件的用途、工作原理和结构基本相同，而规格、容量则跟据需要可以有许多种。例如：JR16是热继电器的系列号，同属这一系列的热继电器的结构、工作原理都相同；但其热元件的额定电流从零点几安培到几十安培，有十几种规格。其中辅助规格代号为3D的有3相热元件，装有差动式断相保护装置，因此能对三相异步电动机有过载和断相保护功能。低压电器类组代号及派生代号的意义见表4-1和表4-2。

      四、低压电器的主要技术指标
      为保证电器设备安全可*地工作，国家对低压电器的设计、制造规定了严格的标准，合格的电器产品具有国家标准规定的技术要求。我们在使用电器元件时，必须按照产品说明书中规定的技术条件选用。低压电器的主要技术指标有以下几项：
      1、绝缘强度
      指电器元件的触头处于分断状态时，动静头之间耐受的电压值(无击穿或闪络现象)。
      2、耐潮湿性能
      指保证电器可*工作的允许环境潮湿条件。
      3、极限允许温升
      电器的导电部件，通过电流时将引起发热和温升，极限允许温升指为防止过度氧化和烧熔而规定的最高温升值(温升值＝测得实际温度－环境温度)。
      4、操作频率
      电器元件在单位时间(1小时)内允许操作的最高次数。
      5、寿命
      电器的寿命包括电寿命和机械寿命两项指标。电寿命：指电器元件的触头在规定的电路条件下，正常操作额定负荷电流的总次数。机械寿命：指电器元件在规定使用条件下，正常操作的总次数。
      五、低压电器的结构要求
      低压电器产品的种类多、数量大，用途极为广泛。为了保证不同产地、不同企业生产的低压电器产品的规格、性能和质量一致，通用和互换性好，低压电器的设计和制造必须严格按照国家的有关标准，尤其是基本系列的各类开关电器必须保证执行三化(标准化、系列化、通用化)，四统一(型号规格、技术条件、外形及安装尺寸、易损零部件统一)的原则。我们在购置和选用低压电器元件时，也要特别注意检查其结构是否符合标准，防止给今后的运行和维修工作留下隐患和麻烦。
