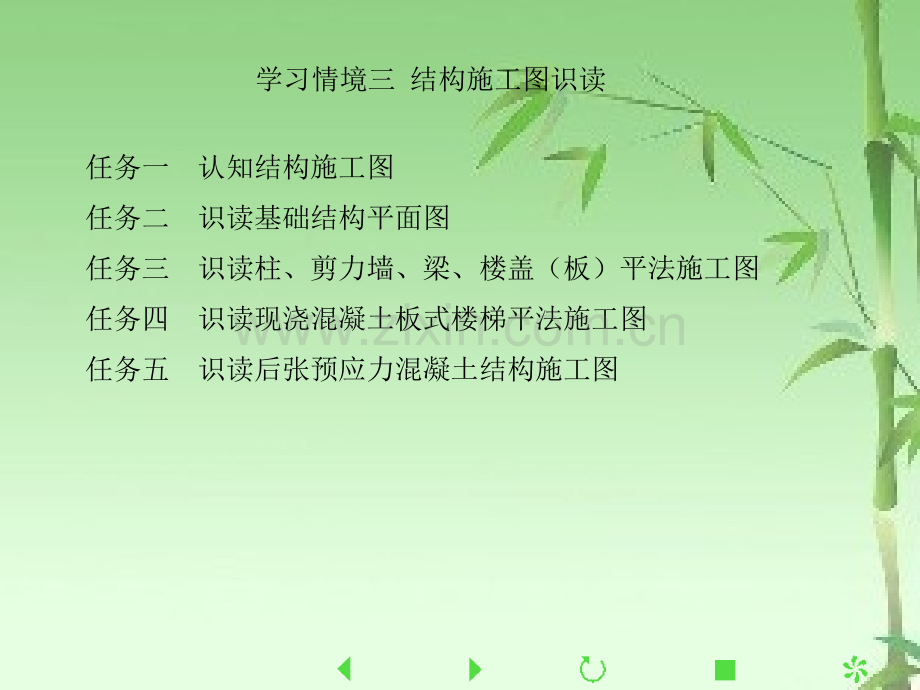

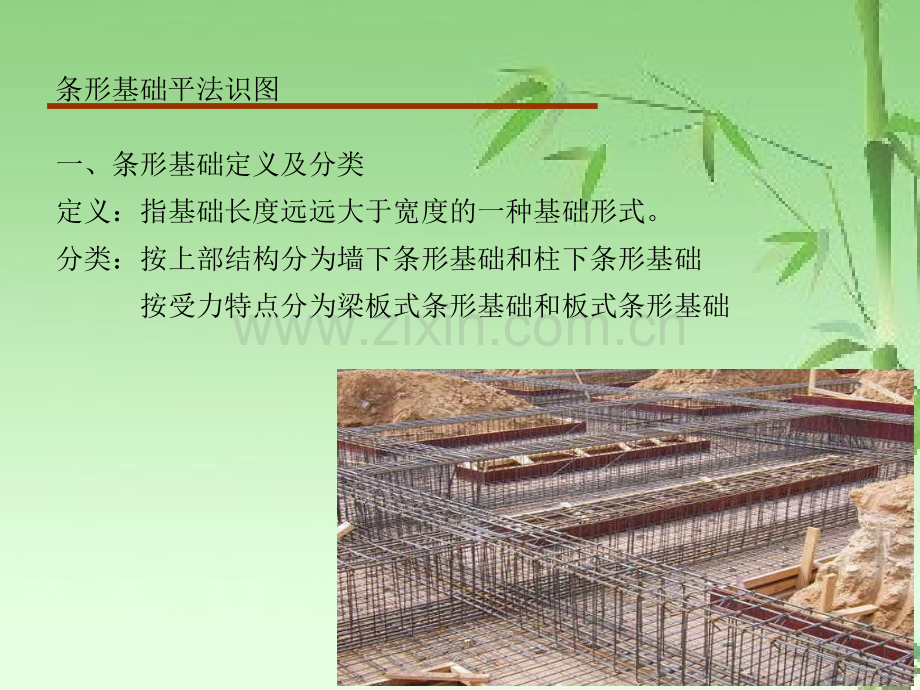

学习情境三 结构施工图识读任务一 认知结构施工图任务二 识读基础结构平面图任务三 识读柱、剪力墙、梁、楼盖（板）平法施工图任务四 识读现浇混凝土板式楼梯平法施工图任务五 识读后张预应力混凝土结构施工图条形基础平法识图一、条形基础定义及分类定义：指基础长度远远大于宽度的一种基础形式。分类：按上部结构分为墙下条形基础和柱下条形基础 按受力特点分为梁板式条形基础和板式条形基础条形基础平法识图3 墙墙翼板翼板柱柱肋梁肋梁砼垫层砼垫层墙下条形基础和柱下条形基础；梁板式条形基础-钢砼框架结构、框剪结构和钢结构等板式条形基础-钢砼剪力墙结构和砌体结构条形基础平法识图4 梁板式条形基础：条形基础平法识图二、条形基础平法识图条形基础平法识图二、条形基础平法识图l条形基础的集中标注是在基础平面布置图上集中引注：基础编号、截面竖向尺寸、配筋三项内容，以及当基础底面标高与基础底面基准标高不同时的标高高差和必要的文字注解两项选注内容。l原位标注是在基础平面布置图上标注各跨的尺寸和配筋（与集中标注项配筋不同时）条形基础平法识图二、条形基础基础梁平法识图条形基础平法识图二、条形基础基础梁平法识图思考：上图所示内容具体表示什么含义？条形基础平法识图二、条形基础基础梁平法识图（一）集中标注编号 基础梁编号组成部分：梁代号、序号、跨数及是否有悬挑。（图集11G101-3 P21）条形基础平法识图二、条形基础基础梁平法识图（一）集中标注截面尺寸u基础梁截面用bh表示梁截面的宽度和高度，当为加腋梁时，用bhYc1c2表示。条形基础平法识图二、条形基础基础梁平法识图思考：JL01(2A)、JL04(3)、JL05(2B)各代表什么含义？JL02(3B)条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋u基础梁的配筋有三项内容：箍筋、底部及顶部贯通纵筋、侧部钢筋。箍筋：主要作用是承受剪力以及固定主筋，与其他钢筋通过绑扎或焊接形成一个良好的空间骨架，一般垂直于纵向受力钢筋。图集p57条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋1、箍筋 a）当具体设计采用一种箍筋间距时，仅需注写钢筋级别、直径、间距与肢数（肢数写在括号内）；b）当具体设计采用两种或三种箍筋间距时，先注写梁两端的第一种或第一、二种箍筋，并在前面加注箍筋根数；再依次注写跨中部的第二种或第三种箍筋（跨中部的不需加注箍筋根数）；不同箍筋配置用“/”相分隔。条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋1、箍筋 a）当具体设计采用一种箍筋间距时：条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋1、箍筋 b）当具体设计采用二种箍筋间距时：条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋1、箍筋 b）当具体设计采用三种箍筋间距时：条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋1、箍筋 b）当具体设计采用二种肢数时：试说出下列箍筋具体的分布情况？88100（4）/10200（2）；68100/510150/10200（2）条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋2、底部及顶部贯通纵筋 a）底部和顶部贯通纵筋的区别：底部贯通纵筋根据需要，多一种带架立筋的表示方法。架立筋架立筋：固定箍筋保证其正确位置，并形成一定刚度的钢筋骨架，同时还能承受因温度变化和混凝土收缩而产生的应力，防止裂缝产生。一般平行于纵向受力钢筋，放置在梁的受压区箍筋内的两侧。架立筋：一般出现在梁的上部，由于梁多为下部受拉，上部受压，所以上部钢筋较下部少，采用多肢箍筋时上部无法固定，需加设钢筋与箍筋绑扎，架立筋不做受力考虑，例如，梁下部4根筋，上部2根筋，绑箍筋时上部要加两根。但有例外：基础梁条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋2、底部及顶部贯通纵筋 a）底部带架立筋时：先注写梁底部贯通纵筋（B打头）的规格与根数。当跨中所注根数少于箍筋肢数时，需要在跨中加设架立筋以固定箍筋，注写时，用加号“+”将贯通纵筋与架立筋相连，架立筋注写在“+”后面的括号内。当梁底部或顶部贯通纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋2、底部及顶部贯通纵筋 a）底部带架立筋时：条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋2、底部及顶部贯通纵筋 b）底部和顶部贯通纵筋的识读：基础梁底部以字母“B”打头，顶部贯通纵筋以字母“T”打头。如：B:425;T420 B:425;T620 4/2 B:425+(214);T420左边方框里的标注分别代表什么含义？条形基础平法识图二、条形基础基础梁平法识图（一）集中标注配筋2、底部及顶部贯通纵筋 d）侧部钢筋：当梁腹板净高hw450mm时，根据需要配置纵向构造钢筋。设置在梁两个侧面的总配筋值以大写字母G打头注写，且对称布置。拉筋主要是为提高钢筋骨架的整体性而起拉结作用。一般不进行标注，按构造要求进行配置：8，间距是箍筋间距的两倍（11G101-3 P73）条形基础平法识图二、条形基础基础梁平法识图（二）原位标注识图 在基础平面布置图上标注各跨的尺寸和配筋。当梁端（支座）区域的底部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连。当梁中间支座两边的底部纵筋配置不同时，须在支座两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅在支座一边标注。条形基础平法识图二、条形基础基础梁平法识图u1.梁端部及柱下区域原位标注的纵筋认识 梁端部及柱下区域原位标注的纵筋是指标注该位置所有纵筋，包括集中标注的底部贯通纵筋，如下图：条形基础平法识图二、条形基础基础梁平法识图u1.梁端部及柱下区域原位标注的纵筋识读条形基础平法识图二、条形基础基础梁平法识图u1.梁端部及柱下区域原位标注的纵筋识读条形基础平法识图二、条形基础基础梁平法识图u1.梁端部及柱下区域原位标注的纵筋识读条形基础平法识图二、条形基础基础梁平法识图u1.梁端部及柱下区域原位标注的纵筋识读条形基础平法识图二、条形基础基础梁平法识图u2.附加箍筋或吊筋l当两向基础梁十字交叉，且交叉位置无柱时，应配置附加箍筋或附加吊筋，直接在平面相应位置标注。1）附加箍筋附加箍筋的平法标注如右图，表示每边各加4根，共8根附加箍筋。条形基础平法识图二、条形基础基础梁平法识图u2.附加箍筋或吊筋2）附加吊筋吊筋的作用是由于梁的某部受到大的集中荷载作用，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利！在主梁中，承受次梁集中荷载的一种纵向受力钢筋。条形基础平法识图二、条形基础基础梁平法识图u2.附加箍筋或吊筋2）附加吊筋附加吊筋的平法标注及效果图如右图。在刚度较大的条形基础主梁上基础梁钢筋梁梁节点钢筋条形基础平法识图二、条形基础基础梁平法识图u3.外伸部位的变截面高度尺寸条形基础平法识图二、条形基础基础梁平法识图u3.外伸部位的变截面高度尺寸条形基础平法识图二、条形基础基础梁平法识图u5.原位标注修正内容条形基础平法识图三、条形基础底板的平法识图u1.集中标注条形基础平法识图三、条形基础底板的平法识图u1.集中标注编号条形基础平法识图三、条形基础底板的平法识图u1.集中标注编号条形基础平法识图三、条形基础底板的平法识图u1.集中标注编号TJBj02(2A):TJBp04(3B):TJBj03(2)：条形基础平法识图三、条形基础底板的平法识图u1.集中标注 截面尺寸条形基础平法识图三、条形基础底板的平法识图u1.集中标注 配筋条形基础平法识图三、条形基础底板的平法识图u1.集中标注 配筋条形基础平法识图三、条形基础底板的平法识图u2.原位标注
