真空泵的工作原理-PPT.ppt

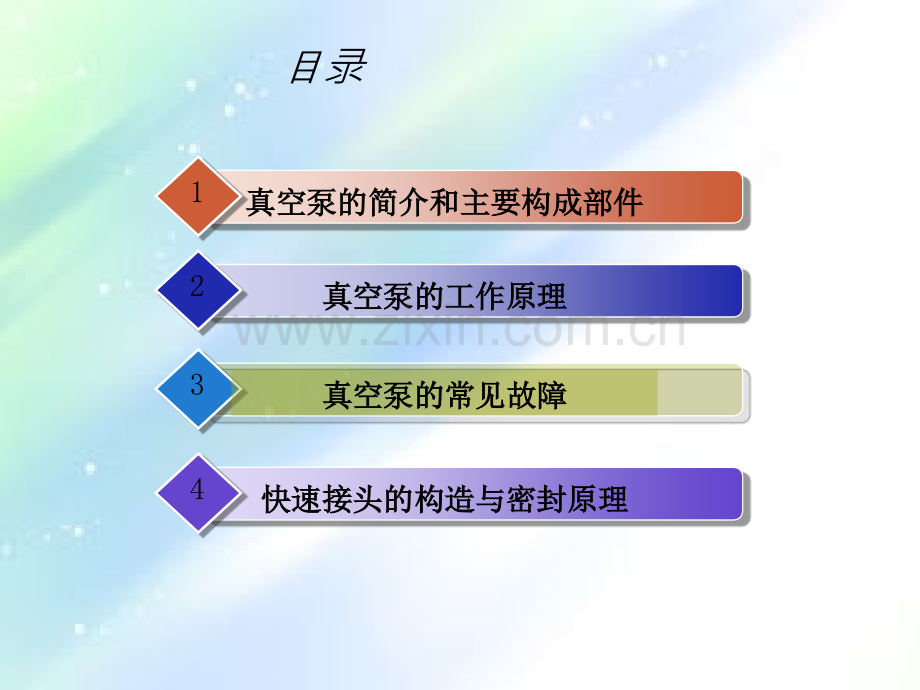

真真空空泵的工作原理的工作原理目录真空泵的简介和主要构成部件真空泵的简介和主要构成部件1真空泵的工作原理真空泵的工作原理2真空泵的常见故障真空泵的常见故障3快速接头的构造与密封原理快速接头的构造与密封原理4一、真空泵的简介和主要构成部件真空泵的简介真空泵的简介油封式真空泵分为定片式、旋片式、滑阀式和余摆线式四种类型。旋片式真空泵（简称旋片泵）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。旋片泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。旋片泵有单级和双级两种。所谓双级，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.3310-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。我司选用的莱宝泵即为双级旋片式真空泵。一、真空泵的简介和主要构成部件真空泵的主要构成部件真空泵的主要构成部件控制开关控制开关真空计真空计真空泵体真空泵体电机电机真空管法兰卡箍硅管导电轨碳刷一、真空泵的简介和主要构成部件真空泵体的主要构成部件真空泵体的主要构成部件一、真空泵的简介和主要构成部件真空泵体的主要构成部件真空泵体的主要构成部件密封片前腔后腔前泵顶盖前级泵二级泵二级泵顶盖泵支架一、真空泵的简介和主要构成部件真空泵体的主要构成部件真空泵体的主要构成部件缸体缸体转子转子旋片旋片法兰、离心开关法兰、离心开关轴、键轴、键支架支架风扇、法兰、弹性联轴体风扇、法兰、弹性联轴体一、真空泵的简介和主要构成部件真空泵各阀门分解真空泵各阀门分解防返油阀防返油阀堵帽堵帽离心开关离心开关排气阀排气阀单向排气阀单向排气阀弹簧片弹簧片二、真空泵的工作原理真空泵的进气及前级压缩工作原理真空泵的进气及前级压缩工作原理气体从进气口被吸入，通过通气/隔离阀进入前级泵的泵腔中，在泵中，气体被传送，当入口处被叶片封闭后气体被传送和压缩，在转到过程中油从注油口被吸入缸体内；一方面，油起到缸壁与叶片端面间的密封与润滑作用，另一方面还起到叶片在转子中的密封与润滑作用。在缸体中，气体被压缩后通过前级泵与二级泵之间支架通道进入二级泵。注油口注油口二、真空泵的工作原理真空泵的二级压缩及排气工作原理真空泵的二级压缩及排气工作原理当气体被从支架通道吸入二级泵缸体后，气体又被如同前级泵一样传送和压缩（即容积的大小转换压缩），最终通过排气阀排入排气通道然后排出大气外，其中压缩的气体夹带的油将被过滤器收集。通常在泵运转于极限压强下会出现油撞击声，这种噪音可由二次空气来消音。二次空气注入口二次空气注入口二、真空泵的工作原理真空泵的气振真空泵的气振我们的冰箱系统中除了存在空气，可能还有水蒸汽，蒸汽会溶解于油中，这将有损于泵油的性能，或将泵油乳化，引起泵的腐蚀。为此，在抽气过程终止后，打开气振阀继续运转至少运转30分种，当全部蒸汽被抽除，能改善可达到的极限压强。气振的工作原理：进气-压缩-排气。气振阀帽加强板油过滤器气振阀体弹簧三、真空泵的常见故障故障可能的原因检修泵无法启动电源线连接不正确；检查、维修电源线供给电机的电源电压与电机不匹配；更换电机电机发生故障；更换电机泵油温度低于10摄氏度；加热泵和泵油或使用别的类型的泵油泵油太粘稠；换油排气过滤器或排气管道被堵塞清洗过滤器或排气管道泵被卡死维修泵泵达不到极限压强测量方式或规管不合适使用正确的测量方法及规管/在泵的进气口处直接测量真空度外部泄漏放返油阀失效维修防返油阀排气阀故障维修排气阀泵油不合适换油（必要时对油脱气）进气口被污染清洗抽气管道泵的抽速太小确认系统参数，必要时换泵三、真空泵的常见故障故障可能的原因检修泵的抽速太慢进气口或进气管道被堵塞清洗进气管道（预防：在进气口前安装一个杂物过滤器）排气过滤器被堵塞更换过滤器连接的真空管直径太小或管道太长使用直径足够大的管道或短的连接管道停泵以后，被抽容器中的压强上升过快真空系统有泄漏对系统进行检查防返油阀故障维修防返油阀泵在运行中温度过高冷却泵所需的风受阻正确的安装（电机后部应留足够的空间）泵工作的环境温度太高降低环境温度、最高允许环境温度40度所抽气体的温度太高改变工艺油位太低加油油不适合换油泵油的循环受阻清洗或维修进油嘴排气过滤器或排气管道被堵塞更换过滤芯、清洗排气管道排气阀故障维修排气阀泵腔被磨损更换泵腔部件三、真空泵的常见故障故障可能的原因检修在真空管道中或被抽容器中发现油油来自真空系统检查真空系统防返油阀失效清洗或维修防返油阀防返油阀的密封面磨损或太脏清洗或维修进气口和防返油阀油位过高放掉多余的泵油泵油混浊、乳化可凝性气体凝结对油进行脱气或换油并冲洗泵腔；预防：打开气镇阀泵的噪音过大油位太低（观察窗内已经看不到油）加油消音孔被堵塞清洗或更换消音孔部件进气口压强太高降低进气口压强内部油雾过滤器被堵塞清洗或更换油雾过滤器弹性联轴体磨损更换一个新的弹性联轴体叶片或轴承损坏维修泵四、快速接头的构造及密封原理快速接头的锁紧部分快速接头的锁紧部分套桶卡扣锁紧环接头密封圈卡扣铰链结构，一端固定在接头上，另外一端卡在套桶上，当卡扣被推向快速接头的接口时，带动接头、锁紧环向前推进，使得卡簧收紧锁住工艺管，接头前端的密封圈厚度主要密封工艺管与接头的间隙。锁紧扣四、快速接头的构造及密封原理快速接头的接口部分快速接头的接口部分顶针靠连接头内的卡簧将其顶起。锁紧环的上下移动将导致接头内小圆珠的凸起或下陷。顶针与连接头的结合面处有O型密封圈。当快速接头与自封接头对接时，两接头的顶针都被相互抵下陷。锁紧环密封圈顶针对插连接头顶针卡簧
