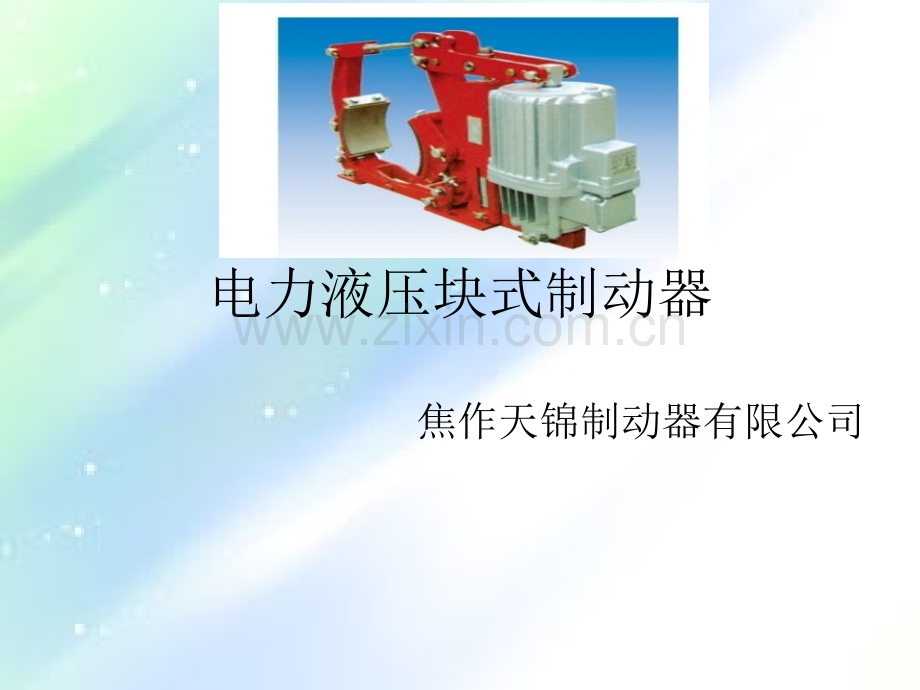

电力液压块式制动器-PPT.ppt

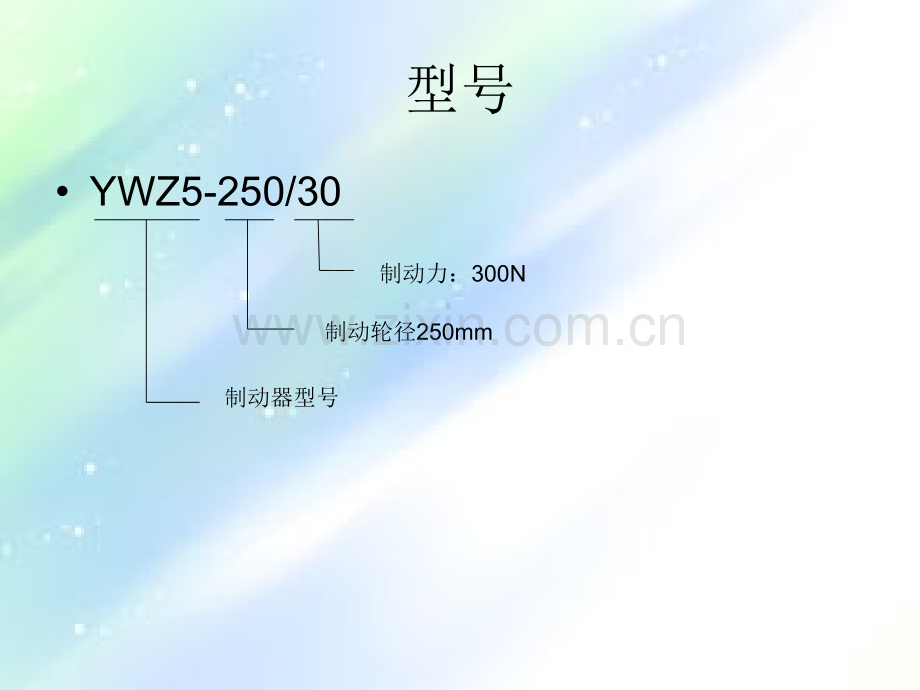

电力液压块式制动器 焦作天锦制动器有限公司型号YWZ5-250/30制动力：300N制动轮径250mm制动器型号电磁块式制动器工作原理：电磁铁5得电，衔铁6吸合推动推杆向左移动，制动臂及瓦块向两边打开，实现松闸。失电后，靠主弹簧的压紧力拉拢制动臂，瓦块压在制动轮上。1：主弹簧 2：框形拉杆（与左制动臂相联）3：推杆 4：调制动力螺母 5：电磁铁6：衔铁 7：副弹簧 8：调节衔铁行程螺母 9：调节退距螺钉 10：制动臂12：瓦块 电磁块式制动器特点制动行程较短。制动、松闸动作迅速吸合过程中的冲击直接作用在机构中，声响较大，造成机构损伤、螺丝松动，运行可靠性降低。电力液压块式制动器工作原理：电力液压推动器得电，推杆伸出，通过杠杆扣蝶杆，撑开制动臂和瓦块，松开制动轮。失电后，推杆回缩，瓦块在主弹簧力的作用下压紧制动轮。1：电力液压推动器 2：杠杆 6：蝶杆 7：弹簧架 8：主弹簧 10：制动力调节螺母 14：瓦块 15:制动臂 16：退距调整螺钉调整制动器1：调整退距，松开螺母6、7，调整螺杆7.撑开制动臂,调整螺钉1使左右的间隙一致。2:制动力调整 调整螺母5，通过压缩弹簧来调节制动力制动器要求起重机调整要求：能支撑1.25倍额定重量.起重机起升制动距离约为起升速度的1/801/100,行走制动距离约为行走速度的1/15.左右瓦块与制动轮的间隙均匀。制动接触面积不少于理论面积的70%。制动轮的工作温度150.制动轮表面要干净，防止有油污。制动轮磨损了2mm时应更换瓦块上的衬垫磨损量达厚度1/2时，应更换，铆钉的沉孔深度要超过厚度的1/2.小轴心轴磨损超过直径5%时或椭圆度超过0.5mm，应更换发现杠杆、弹簧有裂纹时，应更换YWZ5YWZBEd电力液压推动器Ed /附加装置代号额定行程额定推力推动器型号技术参数安装位置图示位置均可安装任何位置的安装，活塞杆均不受径向力。推动器结构图外形尺寸
