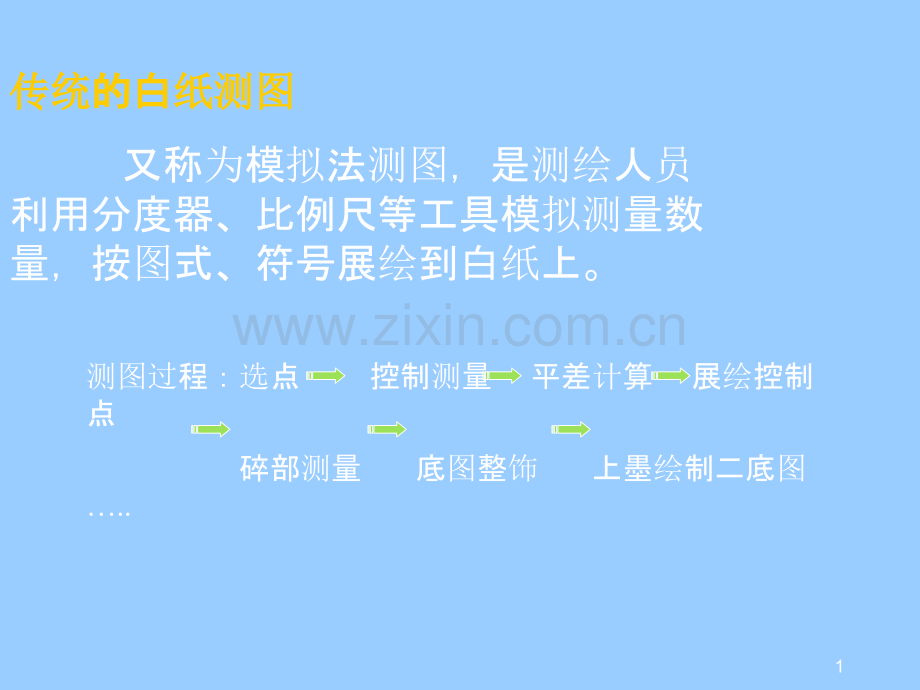

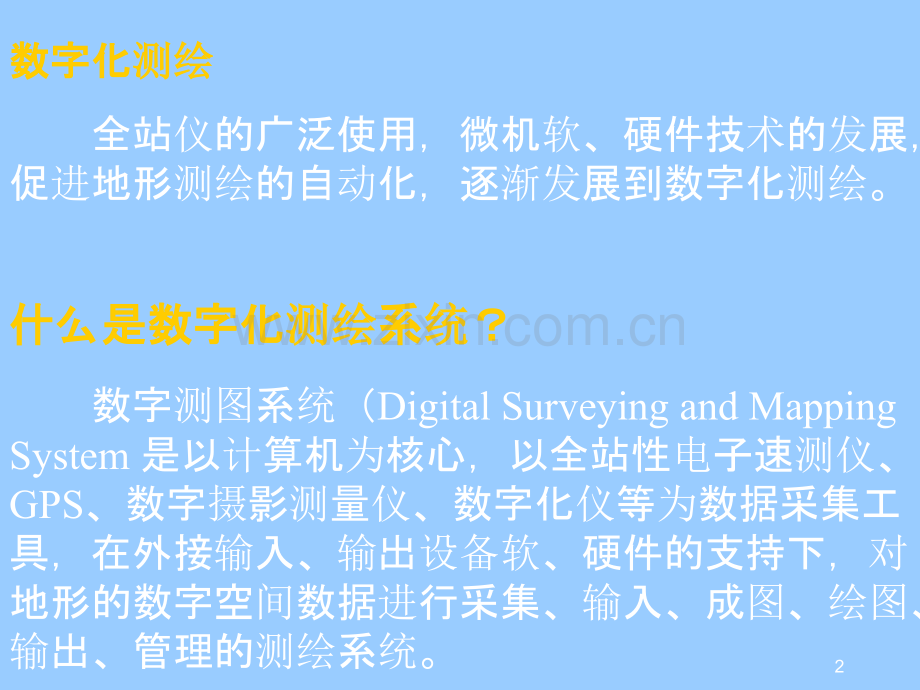

传统传统的白的白纸测图纸测图 又称为模拟法测图，是测绘人员利用分度器、比例尺等工具模拟测量数量，按图式、符号展绘到白纸上。测图过程：选点 控制测量 平差计算 展绘控制点 碎部测量 底图整饰 上墨绘制二底图.1数字化数字化测绘测绘 全站仪的广泛使用，微机软、硬件技术的发展，促进地形测绘的自动化，逐渐发展到数字化测绘。什么是数字化什么是数字化测绘测绘系系统统？数字测图系统（Digital Surveying and Mapping System 是以计算机为核心，以全站性电子速测仪、GPS、数字摄影测量仪、数字化仪等为数据采集工具，在外接输入、输出设备软、硬件的支持下，对地形的数字空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。2数字地数字地图图 以数字形式存储在磁盘或光盘上，用以表达地物、地貌特征点的空间集合形态。3一，数字化一，数字化测图测图的的优优点点1.数字化测图使大比例尺测图走向自动化 数字测图的自动化效率高，劳动强度小，错误（读、记、展）率小，绘得的地形图精确、美观、规范。42.数字化测图使大比例尺测图走向数字化 数字信息可供传输、处理、共享 自动提取面积、方位、坐标、距离 为CAD、GIS提供基础空间信息 进行分层、放大、裁剪等处理 局部更新速度快53.数字化测图实现了大比例尺测图高精度和低耗费 白纸测图有精度损失：图上0.1mm，比例尺为1：1000，最好精度为10cm。蓝晒、图纸变形等误差 一般精度为0.3mm,和原测距精度一致 数字测图无损失地记录了外业测绘数据。64.数字化测图使大比例尺测图进入新时期测图作业过程发生了很大的变化控制测量、碎部测量的一步法 分图幅作业到地物整体测量，计算机自动分幅。7数字数字测图测图-一一门门新的学科体系新的学科体系 数字地面模型建模理论 等高线插值和拟合理论 数字结构与计算机图形学 内外业一体化理论 数字地图应用理论 测绘软件系统的设计理论与实施 电子测绘仪器原理、使用及相应的作业方法等8二、数字二、数字测图测图的系的系统组统组成成Digital Surveying and Mapping,DSM 以计算机为核心，连接测量仪器和输入、输出设备，在硬件、软件的支持下，对地面地形空间数据进行采集、输入、编辑、成图、输出、管理的测绘系统。地形数据采集（硬、软件）数据处理与成图（硬、软件）绘图和输出（硬、软件）9全站仪、GPS等数字化仪扫描仪数字摄影测量仪成图软件电子平板（便携机）PC卡电子手簿微机打印机绘图仪显示器101.大比例尺地形数据采集大比例尺地形数据采集过过程程地形数据采集野外数据采集原图数据采集航片数据采集数字化仪数字化扫描仪数字化数字摄影测量112.地形数字地形数字测图测图模式模式野外测记、室内成图 记录点号，画草图电子手簿记录点位及连码文件 原则上可不画草图电子平板测图 所见及所得12三、数字化三、数字化测图发测图发展展望展展望.全站仪自动跟踪测量模式.无人值守，单人测量系统13GPS 实时动态测量 RTK1415找找控控制制点点？还还不不如如这这样样测测呢呢！跟上跟上时时代步伐代步伐，享受，享受GPS休休闲闲测测量量16四、数字四、数字测图测图的关的关键键技技术术 硬件硬件-数据自动获取（测绘仪器）-数据实时处理与显示（计算机系统）-数据通讯 软软件件-测绘数据处理-计算机地图制图-与GIS的接口17五、五、测绘仪测绘仪器器发发展展金属度金属度盘经纬仪盘经纬仪18光学光学经纬仪经纬仪北光 J2苏一光 J2T219电电子子经纬仪经纬仪l尼康l宾得l索佳l拓普康l徕卡20电电子子经纬仪经纬仪l苏一光l南方测绘21全站仪lLeical南方22自动跟踪全站仪232.数字化测图软件24
