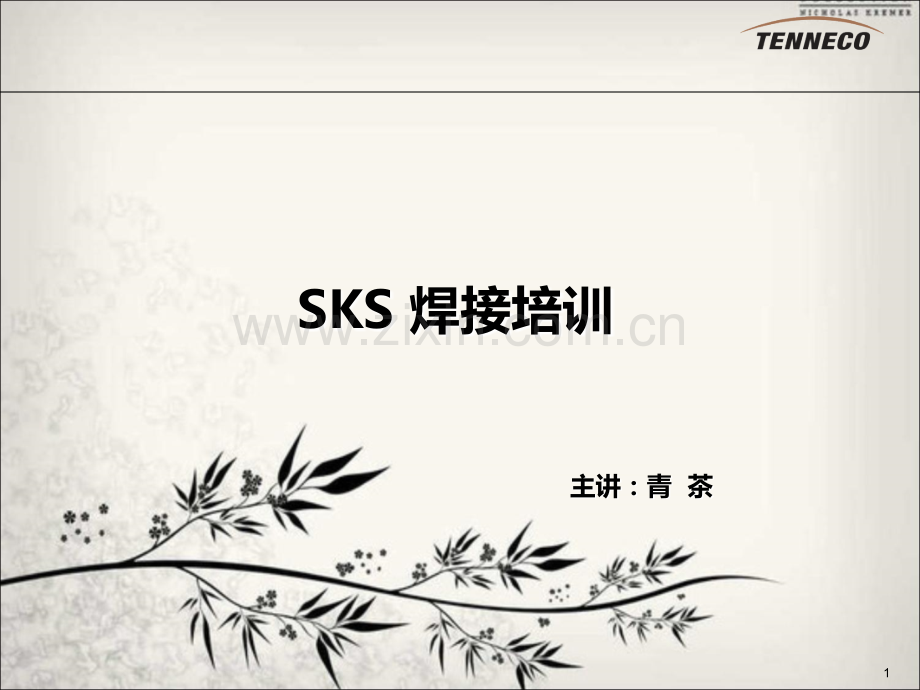

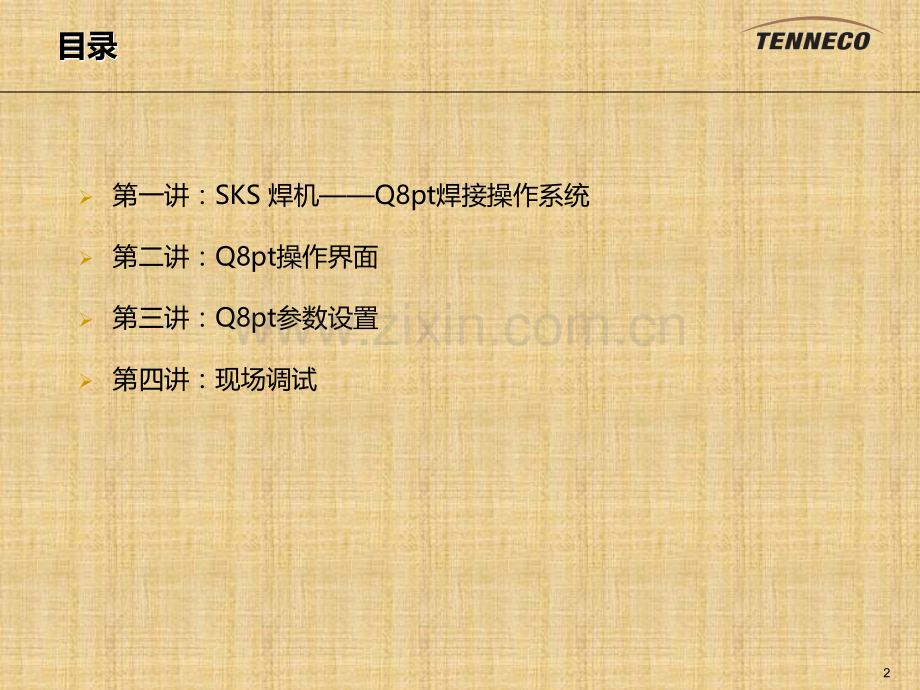

1SKS 焊接培训主讲：青主讲：青 茶茶2目录目录第一讲：SKS 焊机Q8pt焊接操作系统第二讲：Q8pt操作界面第三讲：Q8pt参数设置第四讲：现场调试3第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统设计理念 整套设计理念基于高效率、可靠性、灵活性和兼容性。整个系统将各个部件有机的联合在一起。先进的数控单元变相技术保证程序的可复制性和机械设置的可转存性能。电力特性独立于硬件设备（例如变压器），所有的动态和静态属性都是由软件控制的。完全数字化的控制单元为GMAW、短电弧和喷射电弧计算出理想的电流控制。此外，它还能控制电流动态上升属性、最大电流以及脉冲电弧的小滴跃迁。不论是普通钢、铬镍钢、铝、铜还是其他特种材料，该设备都能够保证完美的焊接质量。4技术：焊接程序744种直接调取得焊接程序，以及可以从电脑或网络读取焊接程序。数据保存在Q8pt的控制器、电脑或者网络服务器上。焊接记录在焊接过程中的测量值被记录在Q8pt系统中。相应的焊接程序可以依据这些数据重新恢复，实测数据和标准值都可以被储存在电脑服务器上。焊接方式MIG，脉冲，TIG，等离子，双丝第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统5第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统组成部分6第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统uQ8pt流程控制器 Q8pt 流程控制器用于数据储存和信息系统以及焊接参数的输入。7u电源适用于以下焊接方式：GMAW(MIG)I-脉冲U-脉冲KF-脉冲GTAW(TIG)-DCGTAW(TIG)-脉冲第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统8第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统pGMAW（MIG）:短电弧和喷射电弧焊接经典方式，配有自动焊接参数设置：产生电弧 静态曲线 动态表现(MAG-M,MAG-C)焊接电压优点:易于控制，单键控制，送丝速度 焊接电压缺点:出现毛刺9p I-脉冲(电源脉冲)易于使用、万用脉冲流程，配有自动参数设置：产生电弧 静态曲线 电流上升(脉冲上升)脉冲电流 脉冲电流时间 电流下降(脉冲下降)基本电流第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统10基本电流时间 tG 的选择保证实现焊接电压U。优点:使用简单，单键控制，送丝速度 焊接电压缺点:短路性能差该程序适用于钢、铬镍钢、铝和铜。第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统11p U-脉冲这是一种经典的脉冲流程，在脉冲电压和基本电流之前变换，并储存了以下参数设置：产生电弧 电流上升(脉冲上升)脉冲电压 脉冲时间 电流下降(脉冲下降)基本电流 基本电流时间第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统12所有参数都要经由人工精调。优点:良好的短路表现缺点:流程对焊枪头和部件之间距离的变化比较敏感这一程序特别适用于双丝焊接。.第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统13p KF-脉冲:特殊脉冲进程，在脉冲电压和基本电流之间变换，并储存有以下参数设定：生成电弧 电流上升(脉冲上升)脉冲电压 脉冲时间 特性区域(KF)可变化 电流下降(脉冲下降)基本电流 基本电流时间第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统14电流特性在到了特性区域极限时会自动变化。可选择的特性区域动能保障良好的焊接裂缝的性能。所有参数都必须人工精调。优点:良好的短路特性，良好焊接裂缝属性缺点:操作复杂，流程对焊枪头与物件之间的距离敏感。该程序适用于铝、铬镍钢和铜。第一讲：第一讲：SKS SKS 焊机焊机Q8ptQ8pt焊接操作系统焊接操作系统15第二讲：第二讲：Q8ptQ8pt操作界面操作界面u Q8pt 正面16第二讲：第二讲：Q8ptQ8pt操作界面操作界面pQ8pt 显示器p导航行：可以看到操作者最后执行的组、部件号和程序以及机械臂最后执行的指令。编辑模式受到钥匙开关的控制开关，如果编辑模式开，可以更改选择程序的预设值。17第二讲：第二讲：Q8ptQ8pt操作界面操作界面pQ8pt 控制键游标键程序选择键显示键选择键18第二讲：第二讲：Q8ptQ8pt操作界面操作界面Gaspreflow:预通气Wirefeed1:送丝速度Uweld:起弧电压Prog-Timer:程序运行时间I-ignition:启动电流T-ign.pulse:启动脉冲Volt drop:电压下降Startfilter:启动过滤Arc-filter:电弧过滤器Arc-relay:电弧稳定发送信号19第二讲：第二讲：Q8ptQ8pt操作界面操作界面Wirefeed1:送丝速度Uweld:起弧电压Volt drop:电压下降Arc-abservat:观察电弧Arc-filter:电弧过滤器Current-window:焊接电流监控Motorobservat:电机观察Arc-relay:电弧稳定发送信号Aco-observat:观察自动补偿20第二讲：第二讲：Q8ptQ8pt操作界面操作界面Endfilling:填充（1到5）Gaspostflow:续流气Burnback:回烧T-Endpulse:T终端脉冲21第三讲：第三讲：Q8ptQ8pt参数设置参数设置Q8 Tool4Q8 Tool4u MIG/MAGm程序名称气体提前送气结束送气气流量焊丝焊接方式焊丝预热功能，减少起弧飞溅起弧成功后波形图检测时间和报警反馈时间起弧收弧回烧长度和回烧电流“+”弧光长，热量大，飞溅多；“-”弧光短，热量小，飞溅少22第三讲：第三讲：Q8ptQ8pt参数设置参数设置Q8 Tool4Q8 Tool4p焊丝选择 23第三讲：第三讲：Q8ptQ8pt参数设置参数设置Q8 Tool4Q8 Tool4u I-Puls24第三讲：第三讲：Q8ptQ8pt参数设置参数设置Q8 Tool4Q8 Tool4u KF-Puls25第四讲：现场调试第四讲：现场调试u 通过控制键进行调节参数 1）熟悉操作界面 2）基础参数的设置u通过Q8 Tool4软件进行调节参数 1）熟悉Q8 Tool4 软件安装、调试、运行 2）掌握不同焊接方式的参数设置u编程调试 1）设置不同参数，样件制作
