人教版2022年初中物理电压和电阻知识点题库.pdf

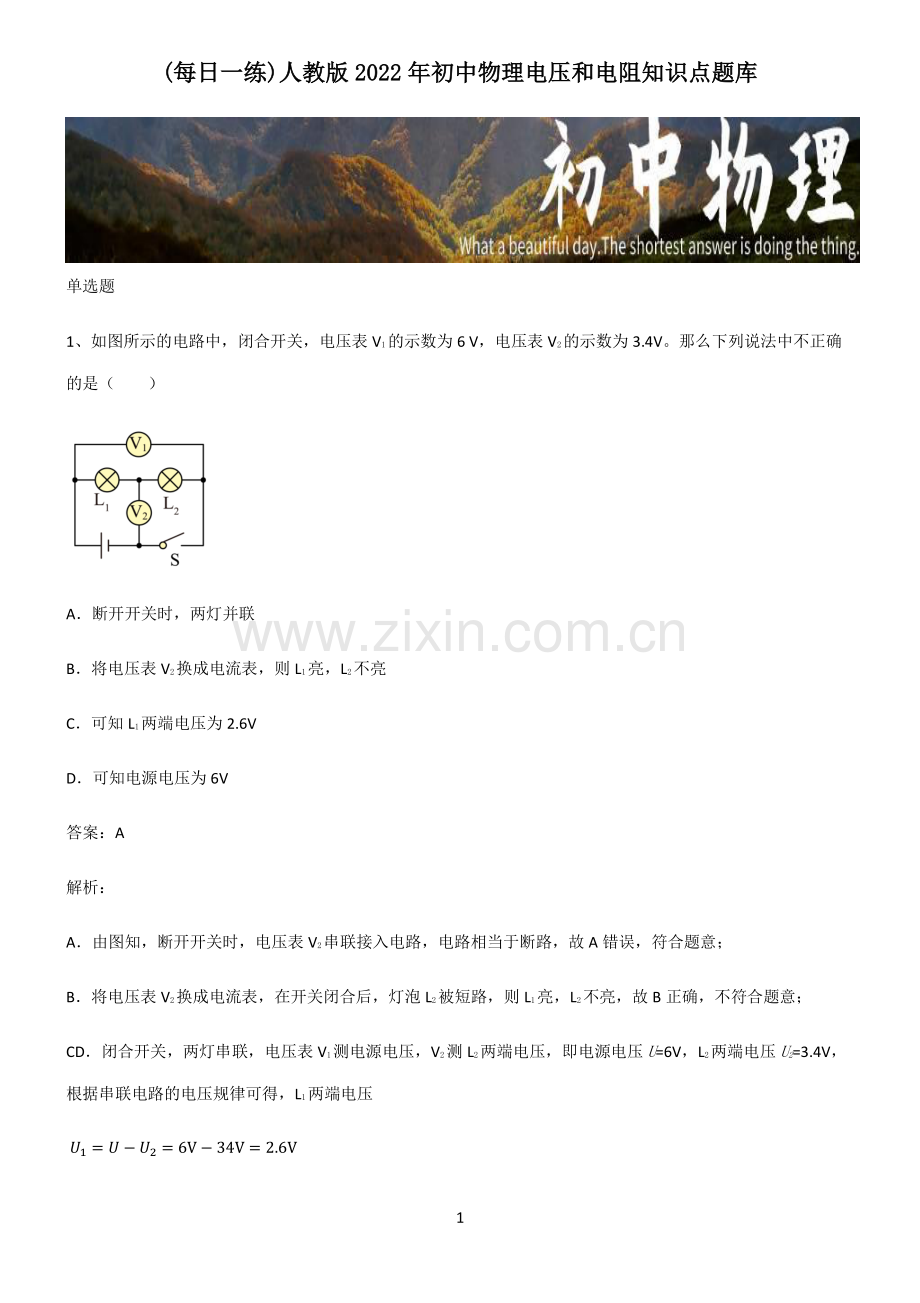

1 (每日一练每日一练)人教版人教版 20222022 年初中物理电压和电阻知识点题库年初中物理电压和电阻知识点题库 单选题 1、如图所示的电路中，闭合开关，电压表 V1的示数为 6 V，电压表 V2的示数为 3.4V。那么下列说法中不正确的是（）A断开开关时，两灯并联 B将电压表 V2换成电流表，则 L1亮，L2不亮 C可知 L1两端电压为 2.6V D可知电源电压为 6V 答案：A 解析：A由图知，断开开关时，电压表 V2串联接入电路，电路相当于断路，故 A 错误，符合题意；B将电压表 V2换成电流表，在开关闭合后，灯泡 L2被短路，则 L1亮，L2不亮，故 B 正确，不符合题意；CD闭合开关，两灯串联，电压表 V1测电源电压，V2测 L2两端电压，即电源电压U=6V，L2两端电压U2=3.4V，根据串联电路的电压规律可得，L1两端电压 1=2=6V 34V=2.6V 2 故 CD 正确,不符合题意。故选 A。2、如图电路中电源电压不变，闭合开关 S，灯L1和L2均发光，一段时间后，一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A灯L1短路 B灯L1断路 C灯L2短路 D灯L2断路 答案：B 解析：由电路图可知，开关闭合后灯L1和L2并联，电流表与灯L2串联，电压表测电源电压，灯L2断路灯或短路都会引起电流表示数变化，若灯L1短路，则电源短路，电流表电压表都没示数；若灯L1断路，电压表测电源电压示数不变，L2的电压和电阻都不变，通过 L2的电流大小不变，灯L2仍发光。故选 B。3、两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（）A若灯两端电压都相等，则两灯肯定是并联 B若流过灯的电流相等，则两灯肯定是串联 C若取下一根导线两灯都不亮，则原来两灯肯定是串联 D若取下一灯，另一灯不亮，则原来两灯肯定是串联 3 答案：D 解析：A当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故 A 错误；B若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故 B 错误；C在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故 C 错误；D串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故 D 正确。故选 D。4、下列电路中电压表测量R2两端电压，且电路连接正确是（）ABCD 答案：D 解析：A如图：电流表并联在电路中，把R2、电压表短路，故 A 错误；B如图：电压表串联在电路中，电流表并联在了电路中，故 B 错误；4 C如图：R1、R2两电阻串联，电压表测R1两端的电压，故 C 错误；D如图：R1、R2两电阻串联，电压表测R2两端的电压，故 D 正确。故选 D。5、中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片 P 跟滑杆的一端连接。滑片 P 的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（）A显示仪是由电流表改装成的 B被测身高越高，通过电阻R的电流越小 C被测身高越高，电阻R0两端的电压越小 D被测身高越高，电路的总功率越大 答案：D 解析：A因为显示仪与R并联，所以显示仪是电压表改装的，故 A 错误；BCD被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律 =可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据 可知，电路消耗的功率也越大，故 D 正确，BC 错误。5 故选 D。6、按如图所示连接好电路，闭合开关后发现小灯泡 L1和 L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为 0V、3V、3V，由此可以判断电路故障可能是（）AL1短路 BL2短路 CL1断路 DL2断路 答案：C 解析：AB如果 L1短路或 L2短路，会有一个灯泡发光，题目中小灯泡 L1和 L2均不发光，故 AB 不符合题意；C如果 L1断路，用电压表分别测得bc、de、af间的电压为 0V、3V、3V，故 C 符合题意；D如果 L2断路，电压表测得bc间的电压是 3V，电压表测得de间的电压是 0V，故 D 不符合题意。故选 C。7、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 答案：A 6 解析：电灯泡与电阻串联，电压表测量定值电阻R的电压；A若灯 L 短路，只有定值电阻接入，电压表的示数和电流表的示数都变大，故 A 符合题意；B灯 L 断路，没有电流经过电流表、电压表，故示数都变为了零，示数都变小了，故 B 不符合题意；C电阻R短路，电压表的示数变为了零，故 C 不符合题意；D电阻R断路，电流表的示数变为了零，示数变小，电压表测量电源电压，故 D 不符合题意。故选 A。8、如图所示，当滑动变阻器滑片 P 向右移动时，下列判断正确的是（）A电压表的示数不变，电流表 A1的示数变大，R1功率变大 B电压表的示数不变，电流表 A1的示数不变，R2功率变大 C电压表的示数与 A2的示数的比值变大，R1功率不变 D电压表的示数与 A2的示数的比值不变，A1的示数不变 答案：C 解析：由图得，电阻R1与滑动变阻器R2并联，电流表 A1测量滑动变阻器R2的电流，电流表 A2测量干路的电流，电压表测量电源电压。当滑动变阻器滑片 P 向右移动时，电源电压不变，电压表 V 的示数不变，滑动变阻器R2接入电路中的电阻变大，由=得，滑动变阻器R2的电流变小，电流表 A1的示数变小；由于并联电路，互不影响，电阻R1的电流和电压不变，干路电流等于电阻R1电流与滑动变阻器R2电流之和，所以干路电流变小，即电流表 A2的示数变小，所以电压表的示数与 A2的示数的比值变大；由=得，R1功率不变，R2功率变小，故 ABD7 错误，C 正确。故选 C。9、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 答案：A 解析：电灯泡与电阻串联，电压表测量定值电阻R的电压；A若灯 L 短路，只有定值电阻接入，电压表的示数和电流表的示数都变大，故 A 符合题意；B灯 L 断路，没有电流经过电流表、电压表，故示数都变为了零，示数都变小了，故 B 不符合题意；C电阻R短路，电压表的示数变为了零，故 C 不符合题意；D电阻R断路，电流表的示数变为了零，示数变小，电压表测量电源电压，故 D 不符合题意。故选 A。10、如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列说法正确的是（）8 A电位器与灯泡并联 B若只将a、b接入电路，顺时针转动旋钮时灯泡变暗 C若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度 答案：B 解析：A电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故 A 错误；B若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B 正确；C若只将a、c接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，电路中电流不变，灯泡亮度不变，故 C 错误；D电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故 D 错误。故选 B。多选题 11、在图中，图像 A、B 反映的是小灯泡 L 和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是 2.5V。由此图像可知（）9 A图像 A 是定值电阻R的I-U图像 B小灯泡的额定功率是 0.75W C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，电源电压是 5.5V D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 54J 答案：BCD 解析：A图像 A 是曲线，表示电阻是变化的，灯泡灯丝的电阻随温度的变化而变化，所以图像 A 是灯泡的I-U图像，故 A 不符合题意；B由图可知，当小灯泡的额定电压是 2.5V 时，通过灯泡的电流是 0.3A，小灯泡的额定功率 P额=U额I额=2.5V0.3A=0.75W 故 B 符合题意；C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，通过灯泡的电流是 0.3A，由串联电路电流的规律可知通过电路的电流是 0.3A，由图可知，R两端的电压是 3V，由串联电路电压的规律可知电源电压 U=U额+UR=2.5V+3V=5.5V 故 C 符合题意；10 D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 Q=W=URIt=3V0.3A60s=54J 故 D 符合题意。故选 BCD。12、下列说法中正确的是：（）A电荷的定向移动形成电流 B用电器中有电流通过，用电器两端一定有电压 C导体中都有大量的自由电子，因此导体容易导电 D金属导体中自由电子的定向移动方向与电流方向相反 答案：ABD 解析：A电荷的定向移动形成电流，故 A 正确；B用电器中有电流通过，其两端一定有电压，电压是形成电流的必要条件，故 B 正确；C金属导体中是自由电子，有的导体不是自由电子，如酸碱盐的水溶液导电是靠自由离子，故 C 错误；D规定正电荷定向移动的方向为电流的方向，金属导体中自由电子的定向移动方向与电流方向相反，故 D 正确。故 ABD。13、如图所示是电阻RA和RB的IU图象，分析可知下列说法中正确的是（）11 A当RA两端电压为 0V 时，RA的阻值是 0 B当两电阻并联时，通过RA和RB的电流之比为 12 C若把两个电阻串联在 6V 的电源两端，通过RA的电流为 0.2A D若把两个电阻并联在 2V 的电源两端，干路电流为 0.3A 答案：CD 解析：A由图像可知，A、B都是定值电阻，A的阻值为 A=AA=6V0.6A=10 其阻值与它两端电压无关，故 A 错误；BD当A、B两电阻并联时，A、B两端的电压相等，由图像可知，当A、B两端的电压为 2V 时，通过A的电流为 0.2A，通过B的电流为 0.1A，所以通过它们的电流之比是 21，并联电路干路电流等于各支路电流之和，所以干路电流为 0.3A，故 B 错误，D 正确；C串联电路各处电流相等，由图可知通过电路的电流为 0.2A 时，A两端的电压为 2V，B两端的电压为 4V，串联电路总电压等于各部分电压之和，所以电源电压为 6V，故 C 正确。故选 CD。14、如图所示，甲、乙两电路中，电源两端电压相同且恒定不变，两电阻的阻值R1R2。闭合开关 S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2，R1和R2的等效电阻为R3；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的等效电阻为R4。则下列判断中正确12 的是（）AI1=I2I4I3BI1=I2=I3+I4 CU1+U2=U3=U4DR4R2R1R2，电源的电压U相等。C因串联电路中总电压等于各分电压之和，且并联电路中各支路两端的电压相等，所以 U1+U2=U，U3=U4=U 则 U1+U2=U3=U4 故 C 正确；AB因串联电路中总电阻等于各串联电阻之和，且各处的电流相等，所以，甲图中通过R1和R2的电流 1=2=1+2 图乙中两电阻两端的电压相等，则通过两电阻的电流 4=21+2，3=11+2 而 R1R2 13 所以 I1=I2I3I4 那么 I1=I2I3+I4 故 AB 错误；D甲图R1与R2串联，R1和R2的等效电阻为R3；即 R3=R1+R2 则 R2R1R2 所以 R4R2R1 所以 R4R2R1R3 故 D 正确。故选 CD。15、下列关于物理概念的说法，错误的是（）A电功率表示用电器消耗电能的多少 B导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C感应电流的方向与切割磁感线运动方向和磁场方向有关 14 D磁场中的某一点，小磁针静止时 N 极所指的方向就是该点磁场的方向 答案：AB 解析：A电功率是表示电流做功快慢的物理量，故 A 错误，符合题意；B导体的电阻与它两端的电压、通过它的电流无关，故 B 错误，符合题意；C感应电流的方向与导体切割磁感线运动方向和磁感线的方向有关，故 C 正确，不符合题意；D根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故 D 正确，不符合题意。故选 AB。综合题 16、阅读短文，回答问题。超导限流器 超导限流器是一种有效的短路电流限制装置，它是利用超导体的超导态和正常态间的转变，实现对短路电流的限制，提高电路的安全性。超导限流器由超导部件和限流电阻并联组成，如图甲中虚线框内所示。超导部件R1的电阻随电流I变化关系如图乙所示，图中IC为临界电流，R0为超导部件正常态电阻。超导部件R1的电阻因其电流的不同会在超导态和正常态间自动转换，当超导部件的电流小于IC时呈现超导态；大于IC时变为正常态。某超导限流器中超导部件R1常态电阻为 7.5，临界电流为 0.6A，限流电阻为 15。为研究该超导限流器的工作情况，小明将它连接到如图甲所示电路中，电源电压为 6V，保持不变，灯泡 L 标有“6V 3W”字样，灯泡电15 阻不随温度变化而变化。（1）图甲中，超导部件R1呈现超导态时其电阻为_；（2）图甲中，闭合开关，灯泡正常工作时，超导部件R1中电流为I、两端电压为U，则下列判断正确的是_；AI=0，U=0 BI0，U=0 CI0，U0 DI=0，U0（3）图甲中闭合开关，在灯泡 L 正常发光和短路两种情况下，关于限流电阻R2中电流的判断正确的是_；A均为 0 B均不为 0 C灯泡 L 正常工作时不为 0，短路时为 0 D灯泡 L 正常工作时为 0，短路时不为 0（4）图甲中，闭合开关，灯泡突然短路时电流表中电流的变化情况是_A 变化到_A；（5）在图甲电路中，下列判断正确的是_。A当灯泡短路时，超导部件R1为超导态 B当灯泡短路时，超导限流器会自动切断电源 C超导限流器既能检测短路故障，又能在故障排除后自动恢复 D超导限流器只能检测短路故障，不能在故障排除后自动恢复 答案：0 B D 0.5 1.2 C 解析：（1）1当超导部件的电流小于IC时呈现超导态，由图乙可知，超导部件R1呈现超导态时其电阻为 0。（2）2闭合开关，灯泡正常工作时，灯泡的电流为 16 灯=额额=3W6V=0.5A0.6A 超导部件R1呈现超导态时，其电阻为 0，则R2被短路；所以通过R1的电流等于通过灯泡的电流，R1两端电压为=灯=0.5A 0=0 故 ACD 错误，B 正确。故选 B。（3）3图甲中闭合开关，在灯泡 L 正常发光时，超导部件R1呈现超导态，其电阻为 0，即限流电阻被短路，故通过R2的电流为 0；在灯泡突然短路时，电路中的电流大于临界电流 0.6A，超导部件R1呈现正常态，其阻值为 7.5，并与限流电阻并联，根据并联电路的提点可知，通过R2的电流为 2=2=615=0.4A 0 故 ABC 错误，D 正确。故选 D。（4）45闭合开关，灯泡正常发光时，其电流，即为电流表示数为 灯=额额=3W6V=0.5A 当灯泡突然短路时，R1处于正常态并与R2并联，电流表测干路电流I，则干路电流为 =1+2=1+2=6V7.5+6V15=1.2A 即电流表示数变化为从 0.5A 变化到 1.2A。（5）6A由图可知，当灯泡短路时，电路电流会大于 0.6A，超导部件R1呈现正常态，故 A 错误；B当灯泡短路时，超导部件R1呈现正常态，其电阻为 7.5 电路仍为通路，因此超导限流器不会自动切断电源，故 B 错误；CD当灯泡短路时，超导部件R1呈现正常态，电流表示数为 1.2A，即能检测到短路故障；当短路故障排除后，17 通过超导部件R1的电流会小于临界电流，超导部件R1呈现超导态，故电流会自动恢复，故 C 正确，D 错误。故选 C。17、如图所示的电路中，滑动变阻器铭牌上标有“20 0.5A”字样，其中“20”表示滑动变阻器的 _是 20，“0.5A”表示滑动变阻器 _是 0.5A。闭合开关前，应将滑动变阻器的滑片移至最 _（填“左”或“右”）端。并画出对应的电路图。_ 答案：最大阻值 允许通过的最大电流 右 解析：12滑动变阻器上“20”的含义是滑动变阻器最大阻值是 20。“0.5A”的含义是滑动变阻器允许通过的最大电流是 0.5A。3为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。4由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：18、在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。18 （1）电路中可能存在的故障是_。（2）若用小灯泡 L 替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。_ 答案：R1短路或R2断路 见解析 解析：（1）1由图可知，该电路为串联电路，电压表测量的是电阻R2两端的电压，电流表测量电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电源的两极上，所以故障是R1短路或R2断路。（2）2原来电压表的示数等于电源电压，用完好的小灯泡替换R2，电压表测量小灯泡两端的电压，若电压表示数变小，则R2断路。若电压表示数不变，则R1短路。
