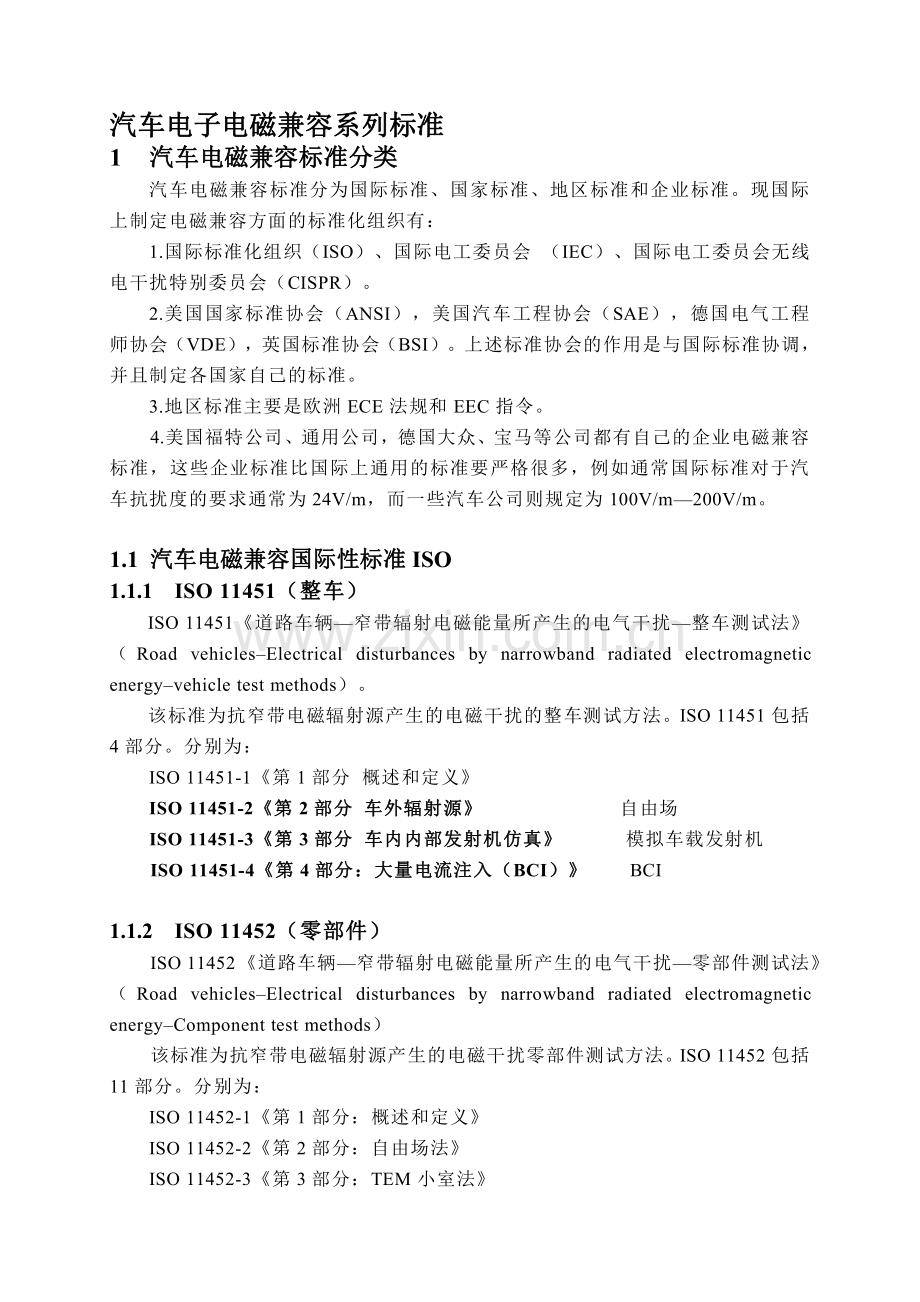

汽车电子电磁兼容系列标准汽车电子电磁兼容系列标准1汽车电磁兼容标准分类汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、国家标准、地区标准和企业标准。现国际上制定电磁兼容方面的标准化组织有：1.国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。2.美国国家标准协会（ANSI），美国汽车工程协会（SAE），德国电气工程师协会（VDE），英国标准协会（BSI）。上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。3.地区标准主要是欧洲 ECE 法规和 EEC 指令。4.美国福特公司、通用公司，德国大众、宝马等公司都有自己的企业电磁兼容标准，这些企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为 24V/m，而一些汽车公司则规定为 100V/m200V/m。1.1 汽车电磁兼容国际性标准汽车电磁兼容国际性标准 ISO1.1.1ISO 11451（整车）（整车）ISO 11451道路车辆窄带辐射电磁能量所产生的电气干扰整车测试法（Road vehiclesElectrical disturbances by narrowband radiated electromagneticenergyvehicle test methods）。该标准为抗窄带电磁辐射源产生的电磁干扰的整车测试方法。ISO 11451 包括4 部分。分别为：ISO 11451-1第 1 部分 概述和定义ISO 11451-2第第 2 部分部分 车外辐射源车外辐射源自由场ISO 11451-3第第 3 部分部分 车内内部发射机仿真车内内部发射机仿真模拟车载发射机ISO 11451-4第第 4 部分：大量电流注入（部分：大量电流注入（BCI）BCI1.1.2ISO 11452（零部件）（零部件）ISO 11452道路车辆窄带辐射电磁能量所产生的电气干扰零部件测试法（Road vehiclesElectrical disturbances by narrowband radiated electromagneticenergyComponent test methods）该标准为抗窄带电磁辐射源产生的电磁干扰零部件测试方法。ISO 11452 包括11 部分。分别为：ISO 11452-1第 1 部分：概述和定义ISO 11452-2第 2 部分：自由场法ISO 11452-3第 3 部分：TEM 小室法ISO 11452-4第 4 部分：BCI 法ISO 11452-5第 5 部分：带状线法ISO 11452-6第 6 部分：平行板法ISO 11452-7第 7 部分：射频电源注入ISO 11452-8第 8 部分：磁场抗扰度ISO 11452-9第 9 部分：便携式发射机ISO 11452-10第 10 部分：传导抗扰度ISO 11452-11第 11 部分：混响室法1.1.3ISO 7637（瞬态传导）（瞬态传导）ISO 7637 道路车辆由传导和耦合产生的电骚扰（Road vehicles-Electricdisturbances by conduction and coupling）。本标准描述的是汽车上电气设备所经常产生的一些常见瞬态干扰信号，通过传导和耦合方式对被测设备造成干扰的测试方法。ISO 7637 包括三部分：ISO7637-1 第 1 部分：定义和一般描述ISO7637-2 第 2 部分：沿电源线的电瞬态传导ISO7637-3 第 3 部分：沿电源线以外的其他线缆的电瞬态传导1.1.4ISO 10650（静电放电）（静电放电）ISO 10650道路车辆静电放电产生的电气干扰（Road vehiclesElectricaldisturbances from electrostatic discharge）该标准涉及的是人体与车辆接触时所产生的静电放电对车辆电子器件所造成的影响。1.2 国际电工委员会无线电干扰特别委员会（国际电工委员会无线电干扰特别委员会（CISPR）标准）标准1.2.1 CISPR 12 标准标准CISPR 12车辆、机动船和内燃发动机驱动装置的无线电骚扰特性的限值和测量方法（Vehicles,boats,and internal combustion engine driven devicesradiodisturbance characteristicslimits and methods of measurement）本标准是保护建筑物内广播电视设备免受来自车辆、船和内燃发动机驱动装置所产生的电磁骚扰。1.2.2 CISPR 25 标准标准CISPR 25用于保护用在车辆、机动船和装置上车载接受机的无线电骚扰特性 的限 值和测量方法(Limits and methods of measurement of radio disturbancecharacteristics for the protection of receivers used on board vehicles,boats,and ondevices)本标准是保护用在车上、船上和装置上的接受机免受无线电骚扰，规定了限值和测试方法。1.3 美国美国通用通用企业电磁兼容标准企业电磁兼容标准1.3.1 GMW3091（整车）（整车）GMW 3091-2012 General Specification for Vehicles,Electro-magnetic Compatibility。通用整车电磁兼容测试规范。1.3.2 GMW3097（零部件）（零部件）GMW 3097-2012 General Specification for Electrical/Electronic Components andSubsystems,Electromagnetic Compatibility。通用电子电气零部件和子系统电磁兼容测试规范。1.4 国内汽车电磁兼容标准国内汽车电磁兼容标准GB：国家强制性标准GBT：国家非强制性（推荐性）标准国内现行的汽车电磁兼容标准有：GB 14023-2006 车辆、机动船和由内燃机驱动的装置无线电骚扰特性限值和测量方法（等效于 CISPR 12:2005）GB 14023-2011 车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法。GB 18655-2002 用于保护车载接受机的无线电骚扰特性的限值和测量法（等效于 CISPR 25:1995）GBT 18655-2010 车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法。GBT 19951-2005 道路车辆-静电放电产生的电骚扰试验方法。GBT 17619 机动车电器电子组件的电磁辐射抗扰性限值和测量方法。2测试与测试参照的标准测试与测试参照的标准2.1 整车测试标准规范整车测试标准规范1、整车辐射发射测试规范、整车辐射发射测试规范GB 14023-2011车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法CISPR12:2009 Vehicles,boats,and internal combustion engine-Radio disturbancecharacteristics-Limits and methods of measurement for the protection of off-board receiversECE R10 72/245/EC 有关车辆的无线电干扰（电磁兼容）欧洲委员会指令2、整车车载天线末端骚扰测试规范、整车车载天线末端骚扰测试规范GB 18655-2002用于保护车载接收机的无线电骚扰特性的限值和测量方法GB/T 18655-2010车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法CISPR25vehicleboatsandinternalcombustionengines-radiodisturbancecharacteristics-limits and methods of measurement for the protection of on-board receivers3、整车、整车 BCI 抗扰度测试规范抗扰度测试规范ISO 11451-4：Vehicle test methods for electrical disturbances from narrowband radiatedelectromagnetic energy Part 4:Bulk current injection(BCI)4、整车自由场抗扰度测试规范、整车自由场抗扰度测试规范ISO 11451-2 road vehicles-component test methods for electrical disturbances fromnarrowband radiated electromagnetic energy-part 2 absorber lined shielded enclosure5、整车模拟车载天线抗扰度测试规范、整车模拟车载天线抗扰度测试规范ISO 11451-3：Road vehicles Vehicle test methods for electrical disturbances fromnarrowband radiated electromagnetic energy Part 3:On-board transmitter simulation6、整车静电放电抗干扰测试规范、整车静电放电抗干扰测试规范GB/T 19951-2005：道路车辆-静电放电产生的电骚扰试验方法ISO 10605-2008：Road vehicles-test methods for electrical disturbances fromelectrostatic discharge附录附录1.4 欧洲欧洲 ECE 法规和法规和 EEC 指令指令1.4.1欧洲欧洲 ECE R10 法规法规ECE R10 法规是有关车辆电磁兼容方面的统一条款。本法规内容基本上等效于 95/94/EC 指令，不同之处是增加了一些特例和管理上的条款。特例包括对窄带信号、静电放电和传导瞬态干扰的规定。法规共包括 9 个附件。附件 1 认可标记位置尺寸安排附件 2A 有关汽车整车电磁兼容型式认证的信息文件模式附件 2B 有关电气.电子组件电磁兼容型式认证的信息文件模式附件 3A 汽车整车型式认证通讯表格模式附件 3B 电气/电子组件型式认证通讯表格模式附件附件 4 测量车辆产生的宽带电磁骚扰方法测量车辆产生的宽带电磁骚扰方法附件附件 5 测量车辆产生的窄带电磁骚扰方法测量车辆产生的窄带电磁骚扰方法附件附件 6 车辆对电磁辐射抗扰度的测试方法车辆对电磁辐射抗扰度的测试方法附件 7 测量电气/电子组件产生的宽带电磁骚扰方法附件 8 测量电气./电子组件产生的窄带电磁骚扰方法附件 9 测量电气./电子组件对电磁辐射抗扰度的测试方法1.4.2欧洲欧洲 EEC 指令指令95/96/EC 指令-车辆保安系统（Vehicles security systems）指令是有关汽车保安系统，即防盗和报警系统。97/24/EC 指令-轮式车辆（Wheeled vehicles）指令是有关二轮或三轮车辆方面的电磁兼容要求。2000/2/EC 指令-森林和农用拖拉机(Forestry and agricultural tractors)指令是针对 75/322/EEC 指令的修订，是针对森林机械和农用拖拉机所制定的指令。1.4 美国汽车工程学会美国汽车工程学会（SAE）电磁兼容标准）电磁兼容标准SAE 有关汽车电磁兼容方面的标准主要有 SAE J551 和 SAE J1113，SAE J551主要针对整车，而 SAE J1113 主要针对零部件。1.4.1SAE J551（整车）（整车）SAE J551 标准中中包括抗扰度的测试方法有 6 部分，辐射的测试方法有 4 部分。第 2 部分至第 5 部分为辐射测量，第 11 部分至第 17 部分为抗扰度测量。第 1 部分为车辆装置的电磁兼容的限值和测试方法总则（60Hz18GHz）。第 2 部分为车辆、机动船和点火发动机驱动装置的无线电骚扰特性的限值及方法（30Hz1GHz），等效于 CISPR 12。第 3 部分窄带测量。第 4 部分是车辆和装置的宽窄带测量方法和限值（150KHz1000MHz），等效于 CISPR 25。第第 5 部分为电动车宽带磁场和电场强度的限值和测量方法（部分为电动车宽带磁场和电场强度的限值和测量方法（9KHz30MHz）第 11 部分为来自车外干扰源的整车电磁抗扰度（100KHz18GHz），等效于ISO 11452-2。第 12 部分为来自车载发射机干扰源的整车抗扰度测量（1.8MHz1.3GHz）,等效于 ISO 11451-3。第 13 部分为大电流注入（1Hz400MHz），等效于 ISO 114514。第 14 部分为混响室。第 15 部分为静电放电，等效于 ISO 10605。第 16 部分为抗瞬态电磁干扰。第 17 部分为抗电源线磁场干扰（60Hz30KHz）。1.4.2SAE J1113（零部件）（零部件）SAE J1113 标准包括抗扰度的测试方法有 14 部分，辐射的测试方法有 2 部分。第 41 部分至第 42 部分为辐射测量，第 1 部分至第 27 部分中的共 14 部分为抗扰度测量。第 1 部分为汽车零部件的电磁敏感性的测量过程及限值总（60Hz18GHz）第 2 部分为传导抗扰度测量导线法（30Hz250KHz）。第 3 部分为传导抗扰度测量射频（RF）功率直接注入法（250KHz500KHz），等效于 ISO 11452-7。第 4 部分为辐射电磁场抗扰度测量BCI 法，等效于 ISO 11452-4。第 11 部分为针对电源线的瞬态传导抗扰度，等效于 ISO 7637-2。第 12 部分为通过传导和耦合产生的电气干扰耦合钳法，等效于 ISO 7637第 13 部分静电放电，等效于 ISO/CD 10605E。第 21 部分为用于电磁抗扰度测量的暗室（10KHz18GHz），等效于 ISO11452-2。第 22 部分为由电源线产生辐射磁场的抗扰度测量（60Hz30KHz）。第 23 部分为辐射电磁场抗扰度测量带状线法，等效于 ISO 11452-5。第 24 部分为辐射电磁场抗扰度测量TEM 小室法（10KHz200MHz）。第 25 部分为辐射电磁场抗扰度测量三层板法（10KHz500MHz）。第 26 部分为交流功率电场抗扰度测量（60Hz30KHz）。第 27 部分为辐射电磁场抗扰度测量混响室法。第 41 部分为用于保护车载接受机的车内零部件与组件的无线电干扰特性测量方法及限值，等效于 CISPR 25。第 42 部分为对于瞬态传导辐射的电磁敏感度，等效于 ISO 76372。
