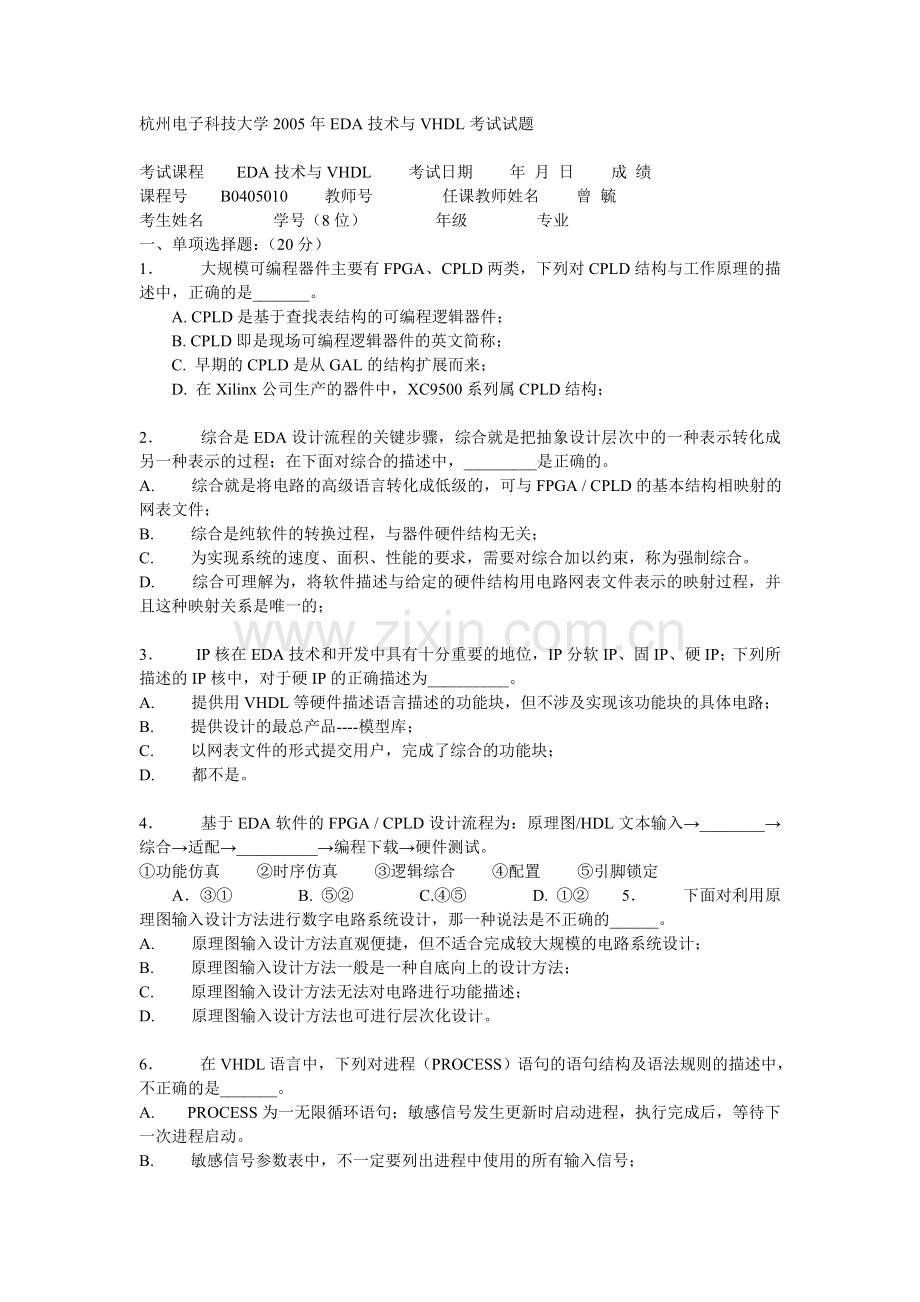

杭州电子科技大学2005年EDA技术与VHDL考试试题考试课程 EDA技术与VHDL 考试日期年月日成绩课程号 B0405010 教师号任课教师姓名曾毓考生姓名学号（8位）年级专业一、单项选择题：（20分） 1．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是_______。 A. CPLD是基于查找表结构的可编程逻辑器件； B. CPLD即是现场可编程逻辑器件的英文简称； C. 早期的CPLD是从GAL的结构扩展而来； D. 在Xilinx公司生产的器件中，XC9500系列属CPLD结构； 2．综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中，_________是正确的。 A. 综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件； B. 综合是纯软件的转换过程，与器件硬件结构无关； C. 为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为强制综合。 D. 综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的； 3． IP核在EDA技术和开发中具有十分重要的地位，IP分软IP、固IP、硬IP；下列所描述的IP核中，对于硬IP的正确描述为__________。 A. 提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路； B. 提供设计的最总产品----模型库； C. 以网表文件的形式提交用户，完成了综合的功能块； D. 都不是。 4．基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→________→综合→适配→__________→编程下载→硬件测试。 ①功能仿真 ②时序仿真 ③逻辑综合 ④配置 ⑤引脚锁定 A．③① B. ⑤② C.④⑤ D. ①② 5．下面对利用原理图输入设计方法进行数字电路系统设计，那一种说法是不正确的______。 A. 原理图输入设计方法直观便捷，但不适合完成较大规模的电路系统设计； B. 原理图输入设计方法一般是一种自底向上的设计方法； C. 原理图输入设计方法无法对电路进行功能描述； D. 原理图输入设计方法也可进行层次化设计。 6．在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中，不正确的是_______。 A. PROCESS为一无限循环语句；敏感信号发生更新时启动进程，执行完成后，等待下一次进程启动。 B. 敏感信号参数表中，不一定要列出进程中使用的所有输入信号； C. 进程由说明部分、结构体部分、和敏感信号三部分组成； D. 当前进程中声明的变量不可用于其他进程。 7．嵌套使用IF语句，其综合结果可实现________。 A. 带优先级且条件相与的逻辑电路； B. 条件相或的逻辑电路； C. 三态控制电路； D. 双向控制电路。 8．电子系统设计优化，主要考虑提高资源利用率减少功耗----即面积优化，以及提高运行速度----即速度优化；指出下列那种方法不属于速度优化：___________。 A. 流水线设计 B. 串行化 C. 关键路径法 D. 寄存器配平 9．在一个VHDL设计中idata是一个信号，数据类型为integer，数据范围0 to 127，下面哪个赋值语句是正确的________。 A. idata := 32; B. idata <= 16#A0#; C. idata <= 16#7#E1; D. idata := B#1010#; 10.下列EDA软件中，哪一不具有逻辑综合功能：________。 A. Max+Plus II B. ModelSim C. Quartus II D. Synplify 第1页共5页二、EDA名词解释，写出下列缩写的中文（或者英文）含义：（14分） 1. SOPC 2. LUT 3. JTAG 4. GAL 5. EAB 6. IP 7. HDL 三、VHDL程序填空：（10分）下面程序是n输入与门的VHDL描述，试补充完整。 __________ ieee; use _____________________.all; entity andn is ________ (n : integer); -- 类属参数声明 port ( a : in std_logic_vector( ______ downto 0); c : out std_logic); end; ________________ behav of ________ is -- 结构体声明 begin process (____) _____________ int : std_logic; -- 变量声明 begin int := _____; -- 变量赋初值 for I in a'length – 1 downto 0 loop -- 循环判断 if a(i) = '0' then int := '0'; end if; end loop; c <= ________; -- 输出判断结果 end process; end behav; 四、VHDL程序改错：（10分）本题程序为EDA实验中的示例程序sch.vhd，仔细阅读程序，回答问题。 1.对该程序进行编译时出现错误提示：“VHDL Design File “sch” must contain an entity of the same name.” 这是什么原因？如何修改？ 2.修改问题1的错误后，如果编译时出现“Can’t open VHDL “WORK” ”这样的错误提示。这又是什么原因，如何修改？ library ieee; --1 use ieee.std_logic_1164.all; --2 entity schk is --3 port (din, clk, clr : in std_logic; -- 串行输入数据位/工作时钟/复位信号 --4 ab : out std_logic_vector(3 downto 0) -- 检测结果输出 --5 ); --6 end schk; --7 architecture bhv of schk is --8 signal q : integer range 0 to 8; --9 signal d : std_logic_vector(7 downto 0); -- 8位待检测预置数 --10 begin --11 d = "11100101"; -- 8位待检测预置数 --12 process (clk, clr) --13 begin --14 if clr = '1' then q<= 0; --15 else if clk'event and clk = '1' then --16 case q is --17 when 0 => if din = d(7) then q <= 1; else q <= 0; end if; --18 when 1 => if din = d(6) then q <= 2; else q <= 0; end if; --19 when 2 => if din = d(5) then q <= 3; else q <= 0; end if; --20 when 3 => if din = d(4) then q <= 4; else q <= 0; end if; --21 when 4 => if din = d(3) then q <= 5; else q <= 0; end if; --22 when 5 => if din = d(2) then q <= 6; else q <= 0; end if; --23 when 6 => if din = d(1) then q <= 7; else q <= 0; end if; --24 when 7 => if din = d(0) then q <= 8; else q <= 0; end if; --25 when others => q <= 0; --26 end case; --27 end if; --28 end process; --29 process (q) --30 begin --31 if q = 8 then ab <= "1010"; --32 else ab <= "1011"; --33 end if; --34 end process; --35 end bhv; --36 1. 在上述程序代码中存在两处错误，编译时出现如下提示，试修改错误： Error: Line 12: File f:\eda\schk.vhd: VHDL syntax error: unexpected signal “d” in Concurrent Statement Part Error: Line 29:File f:\eda\schk.vhd: VHDL syntax error: if statement must have END IF, but found PROCESS instead 错误1 行号：程序改为：错误2 行号：程序改为：第2页共5页五、VHDL程序设计：（16分）设计一数据选择器MUX,其系统模块图和功能表如下图所示。试采用下面三种方式中的两种来描述该数据选择器MUX的结构体。　(a) 用if语句。　(b) 用case 语句。　(c) 用when else 语句。 Library ieee; Use ieee.std_logic_1164.all; Entity mymux is Port ( sel : in std_logic_vector(1 downto 0); -- 选择信号输入 Ain, Bin : in std_logic_vector(1 downto 0); -- 数据输入 Cout : out std_logic_vector(1 downto 0) ); End mymux; 六、根据原理图写出相应的VHDL程序：（10分）第3页共5页七、综合题（20分）下图是一个A/D采集系统的部分，要求设计其中的FPGA采集控制模块，该模块由三个部分构成：控制器（Control）、地址计数器（addrcnt）、内嵌双口RAM（adram）。控制器（control）是一个状态机，完成AD574的控制，和adram的写入操作。Adram是一个LPM_RAM_DP单元，在wren为’1’时允许写入数据。试分别回答问题下面列出了AD574的控制方式和控制时序图 AD574逻辑控制真值表（X表示任意） CE CS RC K12_8 A0 工作状态 0 X X X X 禁止 X 1 X X X 禁止 1 0 0 X 0 启动12位转换 1 0 0 X 1 启动8位转换 1 0 1 1 X 12位并行输出有效 1 0 1 0 0 高8位并行输出有效 1 0 1 0 1 低4位加上尾随4个0有效 AD574工作时序：问题： 1. 要求AD574工作在12位转换模式，K12_8、A0在control中如何设置？ 2. 试画出control的状态机的状态图 3. 地址计数器每当ClkInc时钟上升沿到达，输出地址加1，请对该模块进行VHDL描述。 Library ieee; Use ieee.std_logic_1164.all; Use ieee.std_logic_unsigned.all; Entity cnt10 is Port ( ClkInc, Cntclr : in std_logic; -- 时钟信号和清零信号输入 Wraddr : out std_logic_vector (9 downto 0) ); End cnt10; 第4页共5页 4. 根据状态图，试对control进行VHDL描述 Library ieee; Use ieee.std_logic_1164.all; Use ieee.std_logic_unsigned.all; Entity control is Port ( CLK, STATUS : in std_logic; -- 时钟信号和AD转换状态信号输入 ADDATA : in std_logic_vector (11 downto 0); -- 转换数据输入 CS, CE, A0, RC, K12_8 : out std_logic; -- AD574控制信号 ClkInc : out std_logic; -- 地址计数器时钟信号 rddata : out std_logic_vector (11 downto 0) ); -- 转换数据输出 End control; 5. 已知adram的端口描述如下 ENTITY adram IS PORT ( data : IN STD_LOGIC_VECTOR (11 DOWNTO 0); -- 写入数据 wraddress: IN STD_LOGIC_VECTOR (9 DOWNTO 0); -- 写入地址 rdaddress: IN STD_LOGIC_VECTOR (9 DOWNTO 0); -- 读地址 wren : IN STD_LOGIC := '1'; -- 写使能 q : OUT STD_LOGIC_VECTOR (11 DOWNTO 0) -- 读出数据 ); END adram; 试用例化语句，对整个FPGA采集控制模块进行VHDL描述 Library ieee; Use ieee.std_logic_1164.all; Use ieee.std_logic_unsigned.all; Entity ADC574 is Port ( CLK, STATUS : in std_logic; -- 时钟信号和AD转换状态信号输入 ADDATA : in std_logic_vector (11 downto 0); -- 转换数据输入 Cntclr : in std_logic; -- 计数器清零信号 Rdaddr : in std_logic_vector (9 downto 0); -- adram读数地址 CS, CE, A0, RC, K12_8 : out std_logic; -- AD574控制信号 rddata : out std_logic_vector (11 downto 0) ); -- adram读数据输出 End ADC574;
