汽车配件与营销第三章-汽车配件编号规则与目录检索.ppt

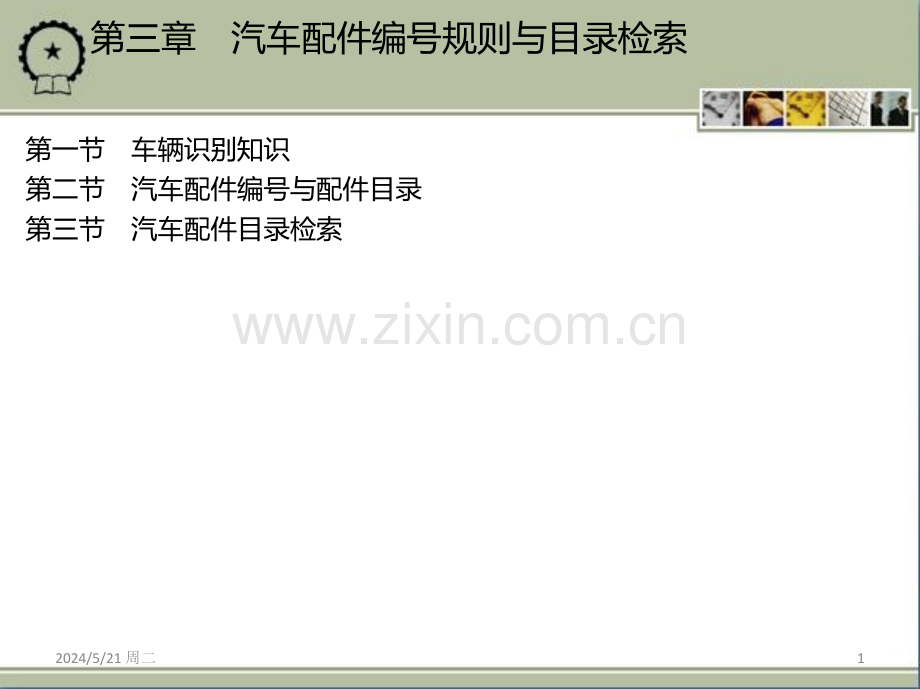

第三章汽车配件编号规则与目录检索第一节车辆识别知识第二节汽车配件编号与配件目录第三节汽车配件目录检索2024/5/21 周二1第一节车辆识别知识一、车辆识别代号概述二、车辆识别代号的基本要求三、车辆识别代号的基本内容四、车辆识别代号实例2024/5/21 周二2一、车辆识别代号概述图3-1丰田汽车车型标牌1汽车型号2发动机型号3车架编号4车身颜色编号5装饰编号6变速器型号7车轴编号8制造厂编号2024/5/21 周二3二、车辆识别代号的基本要求1)每一辆汽车、挂车、摩托车和轻便摩托车及其他需要标示VIN的车辆都必须具有VIN。2)VIN的第一部分WMI，用以标示车辆的制造厂。3)为了固定VIN，车辆制造厂可以在以下两种固定方式中进行选择：第一种方式，VIN可直接打刻在车架上，对于无车架车身，可以直接打刻在不易拆除或更换的车辆结构件上；第二种方式，VIN可打印在标牌上，但此标牌应同样是永久固定在车架上或不易拆除、更换的车辆结构件上。4)每一辆车都必须具有唯一的VIN，并标示于车辆的指定位置。5)VIN应尽量标示在车辆右侧的前半部分、易于看到且能防止磨损或替换的车辆结构件上(玻璃除外)，如受结构限制，也可放在便于接近和观察的其他位置。6)VIN还应标示在产品标牌上(两轮摩托车和轻便摩托车可除外)。2024/5/21 周二4二、车辆识别代号的基本要求7)M1、N2类车辆的VIN还应永久地标示在仪表板上靠近风窗立柱的位置，以便在白天不需移动任何部件从车外能够分辨出VIN。8)车辆制造厂至少应在一种随车文件中标示VIN。9)VIN的字码在任何情况下都应是字迹清楚、坚固耐久和不易替换的。10)VIN的字码高度应不小于7mm，深度应不小于0.3mm；对于摩托车和轻便摩托车，若直接打刻在车辆结构件上，则字高应不小于5mm，深度应不小于0.2mm；其他情况字高应不小于4mm。11)VIN可采用人工可读码形式或机器可读的条码形式进行标示，若采用条码，应符合GB/T 184102001的要求。12)VIN标示在车辆或标牌上时，应尽量标示在一行，此时可不使用分隔符。13)VIN在文件上标示时应标示在一行，不允许有空格，不允许使用分隔符。2024/5/21 周二5二、车辆识别代号的基本要求14)在VIN中仅能采用下列阿拉伯数字和大写的罗马字母：1 2 3 4 5 6 7 8 9 015)车辆制造厂应按照GB 167352004的规定制订本企业的VIN编制规则。16)车辆制造厂的VIN编制规则应提交经国家汽车主管部门授权的备案机构审核和备案。17)车辆制造厂应按照通过审核和备案的VIN编制规则为每一辆车标示VIN。18)在中华人民共和国境内的车辆制造厂生产的出口车辆，可按照车辆进口地的规定编制VIN。19)进口车辆制造商应符合16)、17)和18)的规定。2024/5/21 周二6三、车辆识别代号的基本内容1.WMI2.VDS3.VIS2024/5/21 周二71.WMI1)WMI的第1位字码是标明一个地理区域的字母或数字，第2位字码是标明一个特定地理区域内的一个国家的字母或数字。2)对于年产量500辆的制造厂，WMI由以上所述的三位字码组成。2024/5/21 周二81.WMI图3-2车辆年产量500辆的车辆制造厂VIN组成2024/5/21 周二91.WMI图3-3车辆年产量500辆的车辆制造厂VIN组成2024/5/21 周二10表3-1预先分配给各国(地区)的WMI代号双字码块表3-1预先分配给各国(地区)的WMI代号双字码块大洲第一位字码第二位字码ABCDEFGHJKLMNPRSTUVWXYZ1234567890非洲A南非象牙海岸B安哥拉肯尼亚坦桑尼亚C达荷美马尔加什突尼斯D埃及摩洛哥赞比亚E埃塞俄比亚莫桑比克F加纳尼日利亚G马达加斯加H2024/5/21 周二11表3-1预先分配给各国(地区)的WMI代号双字码块表3-1预先分配给各国(地区)的WMI代号双字码块大洲第一位字码第二位字码ABCDEFGHJKLMNPRSTUVWXYZ12345678902024/5/21 周二12表3-1预先分配给各国(地区)的WMI代号双字码块表3-1预先分配给各国(地区)的WMI代号双字码块亚洲J日本K以色列韩国L中国M 印度印尼泰国N 伊朗巴基斯坦土耳其P菲律宾新加坡马来西亚R阿联酋中国（台湾）越南2024/5/21 周二13表3-1预先分配给各国(地区)的WMI代号双字码块表3-1预先分配给各国(地区)的WMI代号双字码块欧洲S英国德国波兰T瑞士捷克匈牙利葡萄牙U丹麦爱尔兰罗马尼亚斯洛伐克V 奥地利法国西班牙南斯拉夫克罗地亚爱沙尼亚W 德国X 保加利亚希腊荷兰卢森堡俄罗斯Y 比利时芬兰马耳他瑞典挪威乌克兰Z意大利斯洛文尼亚2024/5/21 周二14表3-1预先分配给各国(地区)的WMI代号双字码块表3-1预先分配给各国(地区)的WMI代号双字码块北美洲1美国2加拿大3墨西哥哥斯达黎加4美国5美国澳洲6澳大利亚7新西兰2024/5/21 周二15表3-1预先分配给各国(地区)的WMI代号双字码块表3-1预先分配给各国(地区)的WMI代号双字码块南美洲8阿根廷智利厄瓜多尔秘鲁委内瑞拉9巴西哥伦比亚巴拉圭乌拉圭特立尼达巴西02024/5/21 周二162.VDS1)VIN中的数字和字母对应值见表3-2和表3-3。2)按表3-4给VIN中的每一位指定一个加权系数。3)将检验位之外的16位的每一位的加权系数乘以此位数字或字母的对应值，再将各乘积相加，求得的和被11除，除得的余数即为检验位。发动机特征至少应包括对燃油类型、排量和/或功率的描述。用于制造成为货车的非完整车辆的描述项目。用于制造成为客车的非完整车辆的描述项目，此时发动机特征至少应包括对燃油类型、发动机布置形式、排量和/或功率的描述。2024/5/21 周二17表3-2VIN中的数字对应值表3-2VIN中的数字对应值VIN中的数字0123456789对应值01234567892024/5/21 周二18表3-3VIN中的字母对应值表3-3VIN中的字母对应值VIN中的字母ABCDEFGHJKLMNPRSTUVW XYZ对应值123456781234579234567892024/5/21 周二19表3-4VIN中的指定加权系数对应值表3-4VIN中的指定加权系数对应值VIN中的位置1234567891011121314151617加权系数876543210*987654322024/5/21 周二20表3-5检验位的确定过程示例表3-5检验位的确定过程示例VIN中的位置1234567891011121314151617VIN代号LFWADRJF11002346对应值36614916110023462024/5/21 周二21表3-5检验位的确定过程示例表3-5检验位的确定过程示例加权系数876543210*98765432系数总和24+42+36+5+16+27+2+60+9+8+0+0+10+12+12+12=275余数275/11=25余02024/5/21 周二22表3-6 VDS中的描述的车型特征表3-6 VDS中的描述的车型特征车型车 型 特 征乘用车车身类型、发动机特载货车（含牵引车）车身类型、车辆最大总质量、发动机特客车车辆长度、发动机特挂车车身类型、车辆最大总质量摩托车和轻便摩托车车身类型、发动机特非完整车辆车身类、车辆最大总质、发动机特2024/5/21 周二233.VIS(1)VIS的第一位字码(即VIN的第10位)应代表年份，年份代码按表3-7规定使用(30年循环一次)。(2)VIS的第二位字码(即VIN的第11位)应代表装配厂。(3)如果车辆制造厂生产的完整车辆和/或非完整车辆年产量500辆，此部分的第38位字码(即VIN的第1217位)用来表示生产顺序号，如果车辆制造厂生产的完整车辆和/或非完整车辆年产量500辆，则此部分的第3、4、5位字码(即VIN的第1214位)应与第一部分WMI的三位字码一同表示一个车辆制造厂，第6、7、8位字码(即VIN的第1517位)用来表示生产顺序号。2024/5/21 周二24表3-7表示年份的代码年份代码年份代码年份代码年份代码200112011B2021M20311200222012C2022N20322200332013D2023P20333200442014E2024R20344200552015F2025S20355200662016G2026T20366200772017H2027V20377200882018J2028W20388200992019K2029X203992010A2020L2030Y2040A(1)VIS的第一位字码(即VIN的第10位)应代表年份，年份代码按表3-7规定使用(30年循环一次)。2024/5/21 周二25四、车辆识别代号实例1.美国三大汽车公司的VIN代号编制方式2.欧洲车辆制造厂的VIN代号编制方式2024/5/21 周二261.美国三大汽车公司的VIN代号编制方式例1：美国通用公司雪佛兰轿车VIN代号(见图3-4)例2：美国福特公司林肯轿车VIN代号(见图3-5)例3：美国通用公司别克轿车非完整车辆VIN代号(见图3-6)例4：美国克莱斯勒公司普利茅斯轿车乘用车VIN代号(见图3-7)2024/5/21 周二27例1：美国通用公司雪佛兰轿车VIN代号(见图3-4)图3-4美国通用公司雪佛兰轿车VIN轿车2024/5/21 周二28例2：美国福特公司林肯轿车VIN代号(见图3-5)图3-5美国福特公司林肯轿车VIN代号2024/5/21 周二29例3：美国通用公司别克轿车非完整车辆VIN代号(见图3-6)图3-6美国通用公司别克轿车非完整车辆VIN代号2024/5/21 周二30例4：美国克莱斯勒公司普利茅斯轿车乘用车VIN代号(见图3-7)图3-7美国克莱斯勒公司普利茅斯轿车乘用车VIN代号2024/5/21 周二312.欧洲车辆制造厂的VIN代号编制方式例5：大众公司高尔夫/捷达轿车VIN代号(见图3-8)例6：奥地利斯太尔一戴姆斯一普赫公司商用载货汽车VIN代号(见图3-9)2024/5/21 周二32例5：大众公司高尔夫/捷达轿车VIN代号(见图3-8)图3-8大众公司高尔夫/捷达轿车VIN代号2024/5/21 周二33例6：奥地利斯太尔一戴姆斯一普赫公司商用载货汽车VIN代号(见图3-9)图3-9奥地利斯太尔戴姆斯普赫公司商用载货汽车VIN代号2024/5/21 周二34第二节汽车配件编号与配件目录一、国产汽车配件的编号二、进口汽车配件的编号规则2024/5/21 周二35一、国产汽车配件的编号(一)国产汽车零部件的编号规则(二)国产汽车零部件编号规则说明(三)国产汽车标准件的编号规则2024/5/21 周二36(一)国产汽车零部件的编号规则1.汽车零部件编号2.汽车组合模块编号2024/5/21 周二371.汽车零部件编号图3-10汽车零部件编号表达式a)表达式一b)表达式二c)表达式三字母数字字母或数字2024/5/21 周二382.汽车组合模块编号图3-11汽车组合模块编号表达式2024/5/21 周二39表3-8汽车组合模块组合功能码表3-8汽车组合模块组合功能码组合模块号组合模块名称1017发动机带变速器组合模块1016发动机带离合器组合模块1735变速器带驻车制动器组合模块1835分动器带驻车制动器组合模块5038驾驶室带仪表盘组合模块2024/5/21 周二40(二)国产汽车零部件编号规则说明1.标准的主题内容及适用范围2.标准用术语2024/5/21 周二411.标准的主题内容及适用范围1)规则规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。2)适用于各类汽车和半挂车的零件、总成和装置的编号，不适用于专用汽车和专用半挂车的专用装置部分的零件、总成和装置的编号及汽车标准件和轴承的编号。2024/5/21 周二422.标准用术语(1)企业名称代号(2)组号(3)分组号(4)源码(6)变更代号(7)代替图零部件编号2024/5/21 周二43(1)企业名称代号当汽车零部件图样使用涉及知识产权或产品研发过程中需要标注企业名称代号时，可在最前面标注经有关部门批准的企业名称代号。2024/5/21 周二44表3-9汽车零部件编号中的组号组号名称组号名称10发动机23前桥11供给系统24后桥12排气系统25中桥13冷却系统27支承连接装置15自动液力变速器28车架16离合器29汽车悬架17变速器30前轴18分动器31车轮及轮毂20超速器32附加桥（附加轴）21电动汽车驱动系统33后轴22传动轴34转向系统(2)组号2024/5/21 周二45表3-9汽车零部件编号中的组号组号名称组号名称35制动系统62后侧面车门36电子装置63后车门37电气设备64驾驶人车门38仪器仪表66安全门39随车工具及组件67中侧面车门40电线束68驾驶人座41汽车灯具69前座42特种设备70后座45绞盘71乘客单人座50车身72乘客双人座51车身地板73乘客三人座52风窗玻璃74乘客多人座53前围75折合座2024/5/21 周二46表3-9汽车零部件编号中的组号54侧围76卧铺55车身装饰件78中间隔墙56后围79车用汽车通信与声像设备57顶盖81空气调节系统58乘员安全约束装置82附件59客车舱体及舱门84车前、后钣金件60车篷及车围85车箱61前侧面车门86车箱倾斜机构2024/5/21 周二47(3)分组号用4位数字表示总成和总成装置图的分类代号。2024/5/21 周二48(4)源码1)描述设计来源。2)描述车型中的构成。3)描述产品系列。2024/5/21 周二49(5)零部件顺序号1)总成的第3位应为0。2)零件第3位不得为0。3)3位数字为001009，表示功能图、供应商图、装置图、原理图、布置图、系统图等为了技术、制造和管理的需要而编制的产品号和管理号。4)对称零件其上、前、左件应先编号且为奇数，下、后、右件应后编号且为偶数。5)共用图(包括表格图)的零部件顺序号一般应连续。2024/5/21 周二50(6)变更代号变更代号为2位，可由字母、数字或字母与数字混合组成，由企业自定。2024/5/21 周二51(7)代替图零部件编号对零件变化差别不大，或总成通过增加或减少某些零部件构成新的零件和总成后，在不影响其分类和功能的情况下，其编号一般在原编号的基础上仅改变其源码。2024/5/21 周二52(三)国产汽车标准件的编号规则图3-12汽车标准件产品编号组成1.编号各部分的表示方法及含义2.编号示例2024/5/21 周二531.编号各部分的表示方法及含义(1)汽车标准件特征代号(2)品种代号(3)变更代号(4)尺寸规格代号(5)总成件专用隶属件代号(6)力学性能及材料代号(7)表面处理代号(8)分型代号2024/5/21 周二54(1)汽车标准件特征代号以“汽”字汉语拼音第一位大写字母“Q”表示。2024/5/21 周二55表3-10汽车标准件品种代号产品大类含义大类代号0123456789产品类别螺柱、螺栓螺钉螺母垫圈、挡圈、铆钉销、键螺塞、扩口式管接件、管箍、管夹滑脂嘴、封堵件、操纵联接件卡套式管接头其他(2)品种代号2024/5/21 周二56(3)变更代号由于产品标准修订，虽然产品结构形式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换性时，应给出“变更代号”。2024/5/21 周二57(4)尺寸规格代号1)由一个主要尺寸参数即可表示产品规格时，直接以该参数值用23位数字表示。2)需要由2个或3个主要尺寸参数(一般为标称直径及钉杆标称长度)表示产品规格的，直接以参数值按主次顺序相接的36位数字表示。2024/5/21 周二58(5)总成件专用隶属件代号仅用于某总成件的零件，以该总成件的品种代号加注专用隶属件代号作为该零件的品种代号。2024/5/21 周二59表3-11汽车标准件力学性能及材料代号代号力学性能或材料牌号及标准适用产品T钢109GB/T 30981螺柱、螺栓T1钢88GB/T 30981螺柱、螺栓T2钢8粗牙GB/T 30981 GB/T 30989细牙GB/T 30984螺母T3钢9GB/T 30982 GB/T 30989螺母T4黄钢H62GB/T 5232铆钉、平垫圈T5纯钢T3GB/T 5231铆钉、平垫圈T62A01GB/T 3196铆钉T71035GB/T 3196铆钉T8钢BGB/T 30987自攻锁紧螺钉T9钢22HGB/T 30983紧定螺钉(6)力学性能及材料代号2024/5/21 周二60表3-11汽车标准件力学性能及材料代号T10钢33HGB/T 30983紧定螺钉(6)力学性能及材料代号2024/5/21 周二61表3-11汽车标准件力学性能及材料代号代号力学性能或材料牌号及标准适用产品T11钢5GB/T 30982螺母T12钢6粗牙GB/T 30982细牙GB/T 30984螺母T13钢10粗牙GB/T 30982细牙GB/T 30984螺母T14钢12粗牙GB/T 30982细牙GB/T 30984螺母T15钢05粗牙GB/T 30982细牙GB/T 30984螺母(6)力学性能及材料代号2024/5/21 周二62表3-11汽车标准件力学性能及材料代号T16钢200HVGB/T 848GB/T 971平垫圈T17钢10、15GB/T 699钢ML10GB/T 6478铆钉T1811GB/T 12619抽芯铆钉T1930GB/T 12619抽芯铆钉T20钢AGB/T 30987自攻锁紧螺钉T21钢55GB/T 30981螺栓T22钢58GB/T 30981螺栓T23钢48含碳量02%GB/T 30981焊接螺钉、焊接螺栓T24钢58含碳量02%GB/T 30981焊接螺钉、焊接螺栓T25钢88含碳量02%GB/T 30981焊接螺钉、焊接螺栓(6)力学性能及材料代号2024/5/21 周二63表3-11汽车标准件力学性能及材料代号T26钢04粗牙GB/T 30982细牙GB/T 30984薄螺母T27钢140HVGB/T 848，GB/T 971平垫圈T28钢300HVGB/T 848，GB/T 971平垫圈T2910 GB/T 12619抽芯铆钉T30不锈钢A2-70GB/T 30986螺母、螺柱、螺栓（d20T31不锈钢A2-50GB/T 30986螺栓（d20），螺钉8T60软聚氯乙烯GB/T 8815卡扣T61硫化橡胶HG/T 2196卡扣(6)力学性能及材料代号2024/5/21 周二64表 3-12汽车标准件表面处理代号代号表 面 处 理适用产品类型F不处理，钢质件涂油防锈QC/T 625全部F2防锈磷化QC/T 625钢质件(7)表面处理代号2024/5/21 周二65表 3-12汽车标准件表面处理代号F3镀锌彩虹色钝化QC/T 6251外螺纹件：P05，镀层厚度3mP=0508，镀层厚度5mP08，镀层厚度8m2内螺纹件：镀层厚度5mF30镀锌橄榄绿色钝化QC/T 625F31镀锌黑色钝化QC/T 625F32镀锌漂白钝化QC/T 625F33镀锌高耐蚀性钝化QC/T 625F34镀锌彩虹色钝化QC/T 625非螺纹件(7)表面处理代号2024/5/21 周二66表 3-12汽车标准件表面处理代号F4涂聚氯乙烯塑料QC/T 625非螺纹件F5防护氧化QC/T 625铝制件F6锌铝铬涂层QC/T 625车轮螺母、外螺纹件及弹性垫圈组合件F9氧化QC/T 625钢质件F10镀锡QC/T 625非螺纹件F13镀铬QC/T 625车轮螺母、非螺纹件F16镀铬QC/T 625螺纹件F19镀钢QC/T 625全部(7)表面处理代号2024/5/21 周二67(8)分型代号以一种结构形式为基础，通过改变局部结构形式或增加新的技术内容所派生出的具有新增或不同功能的品种，其品种代号应与基本品种一致，每种分别给出分型代号。2024/5/21 周二682.编号示例(1)仅有一个主要尺寸参数的产品(2)有两个主要尺寸参数的产品(3)有三个主要尺寸参数和不宜以主要尺寸参数直接表示产品规格的产品(4)多个主要尺寸参数在规格代号中的排序有两个及以上主要尺寸参数的产品，各参数在尺寸规格代号中按主次及习惯排序。(5)含专用隶属件的产品2024/5/21 周二69(1)仅有一个主要尺寸参数的产品例1：六角法兰面螺母，主要尺寸参数(螺纹规格)为M6，性能等级为9级，表面处理为镀锌、彩虹色钝化的产品编号为Q32006。例2：品种、性能等级、表面处理同本条示例1，螺纹规格为M12的产品编号为Q32012。例3：品种、螺纹规格同本条示例1，性能等级为10级，表面处理为防蚀磷化的产品编号为Q32006T13F2。例4：品种、螺纹规格、表面处理同本条示例1，性能等级为10级的产品编号为Q32006T13。例5：孔用弹性挡圈、主要尺寸参数(适用孔径)为12mm、表面处理为氧化的产品编号为Q43012。例6：品种、标称孔径同本条示例5，表面处理为镀锌、彩虹色钝化的产品编号为Q43012F3。2024/5/21 周二70(1)仅有一个主要尺寸参数的产品例8：扩口式直角管接头体、主要尺寸参数(适用管子外径)为6mm的产品编号为Q65306。例9：扩口式直通管接头体、适用管子外径为6mm的产品编号为Q655B06。例10：方头锥形螺塞、主要尺寸参数(螺纹规格)为NPTl/4的产品编号为Q614B02。例11：方头锥形螺塞、螺纹规格为NPT1(1/2)的产品编号为Q614B14。例12：开口挡圈、直径规格为1.2mm的产品编号为Q43612。例13：品种同上例、直径规格为6mm和12mm的产品编号分别为Q43660和Q436120。2024/5/21 周二71(2)有两个主要尺寸参数的产品例1：六角头螺栓，螺纹规格为M6，杆长为50mm，性能等级为8.8级，表面处理为镀锌、彩虹色钝化的产品编号为Q150B0650。例2：品种、性能等级、表面处理同本条示例1，螺纹规格为M4，杆长为8mm的产品编号为Q150B048。例3：品种、规格、性能等级、表面处理同本条示例1，指定制成全螺纹的产品编号为Q150B065Q。例4：品种、规格、性能等级、表面处理同本条示例1，在螺纹部预涂“S”级锁固胶的产品编号为Q150B0650S。例5：十字槽盘头自攻螺钉、螺纹规格为ST3.5、杆长9.5mm，C型末端的产品编号为Q2713595。例6：品种、螺纹规格、末端形式同上例，杆长为25mm的产品编号为Q2713525。2024/5/21 周二72(3)有三个主要尺寸参数和不宜以主要尺寸参数直接表示产品规格的产品例：簧片螺母、适用自攻螺钉的螺纹规格为ST4.8，螺母卡入宽度规格为20mm，适用板厚为0.81.5mm的产品编号为Q39748201。48，20分别表示螺纹规格及其卡入宽度、适用板厚不便直接表示，给定序号为“1”。2024/5/21 周二73(4)多个主要尺寸参数在规格代号中的排序有两个及以上主要尺寸参数的产品，各参数在尺寸规格代号中按主次及习惯排序。2024/5/21 周二74(5)含专用隶属件的产品例1：C型蜗杆传动式软管环箍、最大夹紧直径为50mm的总成产品编号为Q67550。例2：上例产品中齿带的品种代号为Q675.1。例3：上例产品中蜗杆仅一种规格，其品种代号为Q675.2。2024/5/21 周二75二、进口汽车配件的编号规则(一)一般配件的编号规则(二)标准配件的编号规则(三)组合配件(半总成配件)的编号规则(四)修理备用配件(修理包件)的编号规则(五)工具类的编号规则2024/5/21 周二76二、进口汽车配件的编号规则图3-13丰田大发系列汽车配件编号数字编号字母或者数字编码2024/5/21 周二77(一)一般配件的编号规则1.基础号码2.设计号码3.颜色号码2024/5/21 周二781.基础号码图3-14丰田大发系列汽车配件基础号码编号2024/5/21 周二79表3-13丰田大发汽车一般配件的小组编码第一位数第二位数01234567890维修包专用配件附件工具1缸盖、缸体发动机安装件、机油盘曲轴塞组配气机构机油滤清器散热器、水泵进排滤器点火系统3离合器液力变矩器变速器自动变速器分动器、取力器传动轴绞盘自卸2024/5/21 周二80表3-13丰田大发汽车一般配件的小组编码4减速器、差速器后桥壳、半轴、制动鼓前桥动力转向制动装置转向器真空助力器、驻车制动前后制动器总泵、分泵制动管路前后悬架液压助力器制动器5车架车身保险杠发动机罩、挡泥板仪表板风窗玻璃地板地板地毯6侧围1/4内饰板车顶后围车门门窗玻璃车门锁2024/5/21 周二81表3-13丰田大发汽车一般配件的小组编码7座椅可调式座椅内饰件、蓄电池箱外饰件油箱节气门、风门拉线、制动踏板8灯具、闪光器线束仪表、钟表开关刮水器、洗涤器点烟器收放机及天线暖气空调2024/5/21 周二82表3-13丰田大发汽车一般配件的小组编码9标准件六角头螺栓螺栓螺钉螺母、垫圈铆钉、销、键紧固件、密封件轴承轮胎内胎功能零件2024/5/21 周二832.设计号码(1)大发专用配件设计号码的构成大发专用配件设计号码是将设计号码组前2位数字定为87(见图3-15)，这是大发专用代码；第3位按车牌名代码给以数字或字母，车牌名代码见表。(2)丰田通用配件设计号码的构成丰田通用配件设计号码是在设计号码组中，除前2位代码为87(大发专用配件)的以外，其他代码都是通用配件。2024/5/21 周二842.设计号码图3-15大发专用配件设计号码2024/5/21 周二85表3-14大发车牌名专用代码表数字或拉丁字母代码车 牌 名1或者ACHARMANT查门特2或者BCUORE考瑞3或者CDELTA得尔塔5或者DHUET海捷特6或者EROCKY柔克7或者FCHARADE夏利8Motor Tri-cycle，Electric Tri-cycle三轮摩托(1)大发专用配件设计号码的构成2024/5/21 周二86(2)丰田通用配件设计号码的构成图3-16丰田通用配件设计号码2024/5/21 周二87(2)丰田通用配件设计号码的构成WB1.eps2024/5/21 周二88(2)丰田通用配件设计号码的构成WB2.eps2024/5/21 周二89(2)丰田通用配件设计号码的构成图3-17进口汽车一般配件颜色号码2024/5/21 周二90表3-16颜色代码表颜色代码颜色颜色代码颜色1黑6棕2红7绿3灰8乳白4蓝9黄5米黄3.颜色号码2024/5/21 周二91(二)标准配件的编号规则图3-18标准配件设计号码2024/5/21 周二92(二)标准配件的编号规则WB3.eps2024/5/21 周二93(三)组合配件(半总成配件)的编号规则图3-19大发专用配件编码2024/5/21 周二94(三)组合配件(半总成配件)的编号规则图3-20丰田通用配件编码2024/5/21 周二95(四)修理备用配件(修理包件)的编号规则图3-21维修备用配件(修理包件)的编号2024/5/21 周二96(五)工具类的编号规则图3-22随车工具的编号2024/5/21 周二97(五)工具类的编号规则图3-23专用工具的编号2024/5/21 周二98第三节汽车配件目录检索1)首先要确定所查阅的配件目录为车辆的原有目录，否则，将无法保证所购配件适用。2)查阅前，必须明确知道汽车型号、发动机型号、发动机编号、底盘编号、出厂日期等参数。复习思考题1.车辆识别代号由几部分组成，各部分具有什么含义？2.国产汽车零部件的编号规则是什么？其主题内容及适用范围是什么？3.国产汽车标准件的编号规则是什么？2024/5/21 周二99表3-18查阅配件目录举例插图零件号名称备注件数代码2024/5/21 周二100表3-18查阅配件目录举例10101112131315（15）18192021026 127 025 A026 127 025035 127 301 C049 127 311 AN 012 226 3N014 726026 127 177 B049 127 177 C026 127 411 AN 013 966 5N 900 996 01N 024 528 1燃油泵燃油储备容器16LABX，ACR燃油泵燃油泵中间法兰盘密封环弹簧垫圈内六角头圆柱螺栓气泡分离器气泡分离器固定架扁圆头自攻螺钉5mm成卷软管订购单位5缩短到：缩短到：缩短到：卡德A81505M830B4595553480mm250mm80mmLC-121111221122111XAHXACRACRACR2024/5/21 周二101
