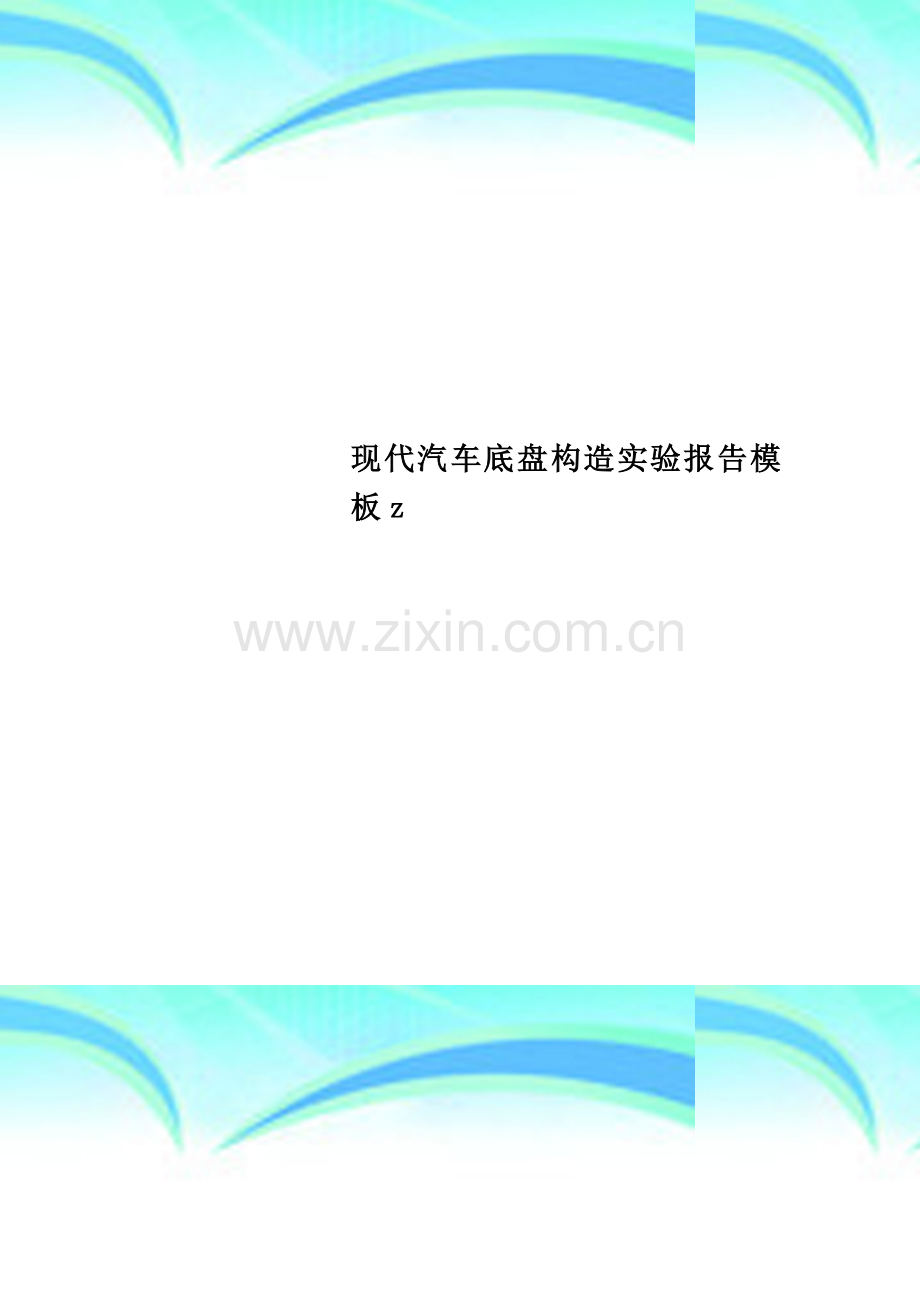

现代汽车底盘构造实验报告模板z.doc

现代汽车底盘构造实验报告模板z

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

交通与汽车工程学院
实 验 报 告

课 程 名 称： 现代汽车底盘构造实验
课 程 代 码: 6010099
学院（直属系): 交通与汽车工程学院
年级/专业/班：
学 生 姓 名：
学 号：
实验总成绩:
任 课 教 师：
开 课 学 院: 交通与汽车工程学院
实验中心名称： 汽车交通实验中心

第 组
第 组
西华大学实验报告

开课实验室： 底盘专用实验室5D-102 实验时间： 年 月 日
学 生 姓 名

学 号

实 验 成 绩

实验项目名称
周布弹簧式离合器拆装实验
项 目 代 码
6010099
指 导 教 师
李磊、谢远江、陈飞、胡钧铭
项 目 学 分

1、实验目的
2、实验设备、仪器及材料
3、实验内容
3。1 一般实验（非上机实验）：
3.1.1实验方案设计与选择(设计性、创新性实验需写该项内容）
3。1.2实验原理及实验步骤(实验工作原理或实验的主要操作过程)
3.1。3实验记录（核心代码及调试过程）
3.2 上机实验:
3.2。1上机实验的内容及要求
3。2.2算法设计思想与算法实现步骤
3.2.3程序核心代码，程序调试过程中出现的问题及解决方法
3.2。4 程序运行的结果
注解：理工科实验需记录实验过程中的数据、图表、计算、现象观察等,实验过程中出现的问题;其它如在计算机上进行的编程、仿真性或模拟性实验需记录程序核心代码以及程序在调式过程中出现的问题及解决方法；记录程序执行的结果.
4、实验总结
4.1实验结果分析及问题讨论
4。2实验总结心得体会
注解：实验总结的内容根据不同学科和类型实验要求不一样，一般理工科类的实验需要对实验结果进行分析，并且对实验过程中问题进行讨论；在计算机上进行的编程、仿真性或模拟性实验需要对上机实践结果进行分析，上机的心得体会及改进意见.其它实验应总结实验过程写出心得体会及改进意见。

说明:各门实验课程实验报告的格式及内容要求,请按照实验指导书的要求手工书写.

实验一 离合器拆装实验
1、实验目的
1.1观察分析常见车型传动系的组成和布置形式,了解EQ1090E离合器在汽车上的布置位置和操纵机构的连接关系.
1。2通过实验，掌握EQ1090E离合器的基本构造，工作原理和安装情况,分析其传力、防干涉及调整等结构措施。
1。3了解EQ1090E离合器踏板自由行程的调整原理，调整部位和方法.
1。4掌握膜片弹簧式离合器和周布螺旋弹簧离合器的结构特点，分析其结构原理。
2、实验设备、仪器及材料
2.1 EQ1090E离合器压盘各10套。
2.2离合器总成、各类从动盘及相应挂图、教学视频动画.
2.3拆装工作台及工具10套.
3、实验内容—实验原理及实验步骤
3.1离合器操纵机构的联接和工作情况。离合器是传动系中直接与发动机联系的总成。离合器安装在发动机与变速器之间,用来分离或接合前后两者之间动力联系.
3.2离合器传递动力时和中断动力时主动、从动部分的之间的关系。
接合状态：

分离状态：

3.3拆开离合器盖与飞轮紧固螺母，分解离合器总成，观察飞轮、从动盘和压盘与离合器盖总成。

3.3.1主动部分：

3。3。2从动部分:

3.3.3压紧机构 ：由螺旋弹簧或膜片弹簧组成，与主动部分一起旋转，它以离合器盖为依托，将压盘压向飞轮，从而将处于飞轮和盘压间的从动盘压紧。
3.3.4分离机构：包括分离杠杆、分离轴承、分离套筒、分离叉；操纵机构:包括踏板、拉杆、拉杆调节叉
3。4拆卸离合器压盘与离合器盖总成，取下离合器压紧弹簧。

3。5拆下分离杠杆及其附件，防止运动干涉的装置。

3。6离合器为了减小压盘向弹簧传热引起退火,压紧力降低,在压盘的弹簧座处做成凸起的十字形筋条，以减小接触面积，或加隔热垫。
3。7拆卸离合器扭转减震从动盘总成,从动盘由从动盘本体，摩擦片和从动盘毂三个基本部分组成。

4、实验总结
4.1画简图说明EQ1090E离合器的基本结构和工作过程。
4。2什么叫离合器踏板的自由行程?离合器分离杠杆的内端面为何要调整至同一平面，如何进行调整的？

第 组
西华大学实验报告

开课实验室： 底盘专用实验室5D-102 实验时间： 年 月 日
学 生 姓 名

学 号

实 验 成 绩

实验项目名称
真空助力器拆装实验
项 目 代 码
6010099
指 导 教 师
李磊、谢远江、陈飞、胡钧铭
项 目 学 分

1、实验目的
2、实验设备、仪器及材料
3、实验内容
3。1 一般实验（非上机实验）:
3。1.1实验方案设计与选择（设计性、创新性实验需写该项内容）
3。1.2实验原理及实验步骤(实验工作原理或实验的主要操作过程)
3。1.3实验记录（核心代码及调试过程)
3。2 上机实验:
3。2.1上机实验的内容及要求
3。2。2算法设计思想与算法实现步骤
3.2。3程序核心代码，程序调试过程中出现的问题及解决方法
3.2.4 程序运行的结果
注解：理工科实验需记录实验过程中的数据、图表、计算、现象观察等,实验过程中出现的问题；其它如在计算机上进行的编程、仿真性或模拟性实验需记录程序核心代码以及程序在调式过程中出现的问题及解决方法；记录程序执行的结果。
4、实验总结
4.1实验结果分析及问题讨论
4。2实验总结心得体会
注解:实验总结的内容根据不同学科和类型实验要求不一样，一般理工科类的实验需要对实验结果进行分析，并且对实验过程中问题进行讨论；在计算机上进行的编程、仿真性或模拟性实验需要对上机实践结果进行分析，上机的心得体会及改进意见。其它实验应总结实验过程写出心得体会及改进意见。

说明：各门实验课程实验报告的格式及内容要求,请按照实验指导书的要求手工书写。

实验二 真空助力器拆装实验
1、实验目的
1.1观察真空助力器的安装位置以及与发动机的联结关系。了解真空助力器的结构特点。
1.2通过对真空助力器的拆装，观察、了解真空助力器的结构和工作原理。
1.3掌握真空助力器的工作原理，了解其结构特点。
2、实验设备、仪器及材料
2。1真空助力器5套、相应挂图、教学视频动画.
2。2拆装工作台及工具10套。
3、实验内容—实验原理及实验步骤
3.1在整车上观察真空助力器的安装位置，并描述之。

3。2真空助力器是操作机构是什么,并说出真空助力器性能有哪些指标。

3。3拆下真空助力器的左端盖,取出膜片回位弹簧，拆下膜片回位弹簧,重点观察气室膜片隔板和气室膜片的材质和结构特点.观察并描述真空助力器由哪几部分组成的。

3.4依次取出制动主缸推杆和橡胶反作用盘，并观察制动主缸推杆如何支撑，观察橡胶反作用力盘的形状和厚度。描述橡胶反作用盘的作用.

3。5从前端拔出真空助力器推杆和真空阀座总成,分析空气阀，真空阀的位置和作用。

3。6观察真空阀座总成上的真空阀门A和空气阀门B的位置和关系.

3.7按相反顺序装复变速器,注意装复时不要遗漏。

4、实验总结
4。1画出真空助力器的结构简图。
4。2简述真空助力器的工作过程和原理。

第 组
西华大学实验报告

开课实验室： 底盘专用实验室5D-102 实验时间: 年 月 日
学 生 姓 名

学 号

实 验 成 绩

实验项目名称
液力变矩器拆装实验
项 目 代 码
6010099
指 导 教 师
李磊、谢远江、陈飞、胡钧铭
项 目 学 分

1、实验目的
2、实验设备、仪器及材料
3、实验内容
3。1 一般实验（非上机实验）：
3。1。1实验方案设计与选择（设计性、创新性实验需写该项内容）
3.1。2实验原理及实验步骤（实验工作原理或实验的主要操作过程）
3。1.3实验记录(核心代码及调试过程）
3。2 上机实验：
3.2.1上机实验的内容及要求
3。2。2算法设计思想与算法实现步骤
3。2。3程序核心代码，程序调试过程中出现的问题及解决方法
3。2。4 程序运行的结果
注解：理工科实验需记录实验过程中的数据、图表、计算、现象观察等,实验过程中出现的问题；其它如在计算机上进行的编程、仿真性或模拟性实验需记录程序核心代码以及程序在调式过程中出现的问题及解决方法；记录程序执行的结果.
4、实验总结
4。1实验结果分析及问题讨论
4。2实验总结心得体会
注解：实验总结的内容根据不同学科和类型实验要求不一样,一般理工科类的实验需要对实验结果进行分析，并且对实验过程中问题进行讨论；在计算机上进行的编程、仿真性或模拟性实验需要对上机实践结果进行分析，上机的心得体会及改进意见。其它实验应总结实验过程写出心得体会及改进意见.

说明：各门实验课程实验报告的格式及内容要求，请按照实验指导书的要求手工书写。

实验三 液力变矩器拆装实验
1、实验目的
1.1观察液力变矩器的安装位置以及与发动机的联结关系。了解液力变矩器的结构特点.
1。2通过对液力变矩器的拆装，观察、了解液力变矩器的结构和工作原理.
1.3掌握液力变矩器的工作原理，了解其结构特点。
2、实验设备、仪器及材料
2。1 液力变矩器总成 5套、相应挂图、教学视频动画。
2。2拆装工作台及工具10套.
3、实验内容—实验原理及实验步骤
3.1在整车上观察液力变矩器的安装位置，液力变矩器与发动机飞轮、与自动变速器的连接.
3.2拆开液力变矩器壳，打开泵轮,观察泵轮叶片形状,描述泵轮与什么结构连接。

3.3而后取出导轮和涡轮以及离合器总成，观察导轮和涡轮的叶片形状，描述导轮与什么结构连接。

3.4思考导轮，涡轮各起什么作用，分析涡流和环流如何形成的。

3.5观察导轮上的单向离合器，观察导轮上的锁止机构，思考锁止机构的作用。

3.6结合观察,思考液力变矩器的工作过程，并描述之。

3。7按相反顺序装复液力变矩器，注意装复时不要遗漏。
4、实验总结
4。1简述液力变矩器的结构组成。
4。2简述工作原理及特性。
第 组
西华大学实验报告

开课实验室： 底盘专用实验室5D—102 实验时间: 年 月 日
学 生 姓 名

学 号

实 验 成 绩

实验项目名称
自动变速器行星齿轮系拆装实验
项 目 代 码
6010099
指 导 教 师
李磊、谢远江、陈飞、胡钧铭
项 目 学 分

1、实验目的
2、实验设备、仪器及材料
3、实验内容
3.1 一般实验（非上机实验）：
3.1.1实验方案设计与选择（设计性、创新性实验需写该项内容）
3。1.2实验原理及实验步骤（实验工作原理或实验的主要操作过程)
3.1.3实验记录（核心代码及调试过程）
3.2 上机实验：
3.2.1上机实验的内容及要求
3.2。2算法设计思想与算法实现步骤
3。2.3程序核心代码，程序调试过程中出现的问题及解决方法
3.2。4 程序运行的结果
注解：理工科实验需记录实验过程中的数据、图表、计算、现象观察等，实验过程中出现的问题；其它如在计算机上进行的编程、仿真性或模拟性实验需记录程序核心代码以及程序在调式过程中出现的问题及解决方法;记录程序执行的结果。
4、实验总结
4。1实验结果分析及问题讨论
4。2实验总结心得体会
注解：实验总结的内容根据不同学科和类型实验要求不一样,一般理工科类的实验需要对实验结果进行分析，并且对实验过程中问题进行讨论；在计算机上进行的编程、仿真性或模拟性实验需要对上机实践结果进行分析,上机的心得体会及改进意见。其它实验应总结实验过程写出心得体会及改进意见。

说明：各门实验课程实验报告的格式及内容要求，请按照实验指导书的要求手工书写.

实验四 自动变速器行星齿轮系拆装实验
1、实验目的
1.1观察自动变速器行星齿轮系所处位置和相互之间的位置关系。了解行星齿轮系的结构特点。
1.2通过对自动变速器行星齿轮系的拆装,观察、了解行星齿轮系的结构和工作原理。
1。3掌握自动变速器行星齿轮系的工作原理，了解其结构特点。
2、实验设备、仪器及材料
2。1自动变速器行星齿轮系5套、相应挂图、教学视频动画.
2.2拆装工作台及工具10套。
3、实验内容—实验原理及实验步骤
预习自动变速器行星齿轮系的基本构造和工作原理。
3。1观察行星齿轮系在自动变速器上的安装位置.
3.2拆开行星齿轮系,取出太阳轮，观察太阳轮形状，推断是哪一种行星齿轮系结构，并描述之。

3.3而后取出行星架，观察行星架的结构形状和装配方法,考虑与制动器、与离合器的连接。
3。4思考行星架、齿圈、太阳轮在工作时的旋向和作用，分析不同部件固定时行星齿轮系的输出传动比有何变化？

3.5观察行星架、齿圈、太阳轮上的离合器结构，并记录齿数.
表1 各档位齿轮齿数记录表

太阳轮
齿圈
行星架
行星轮
前排

后排

3。6结合观察，思考行星齿轮系的工作过程，根据记录齿数，试试能否算出行星齿轮系的传动比?

3.7按相反顺序装复行星齿轮系，注意装复时不要遗漏。
4、实验总结
4.1简述行星齿轮变速机构的结构组成。
4。2简述行星齿轮机构的工作原理，并分析其运动情况.
