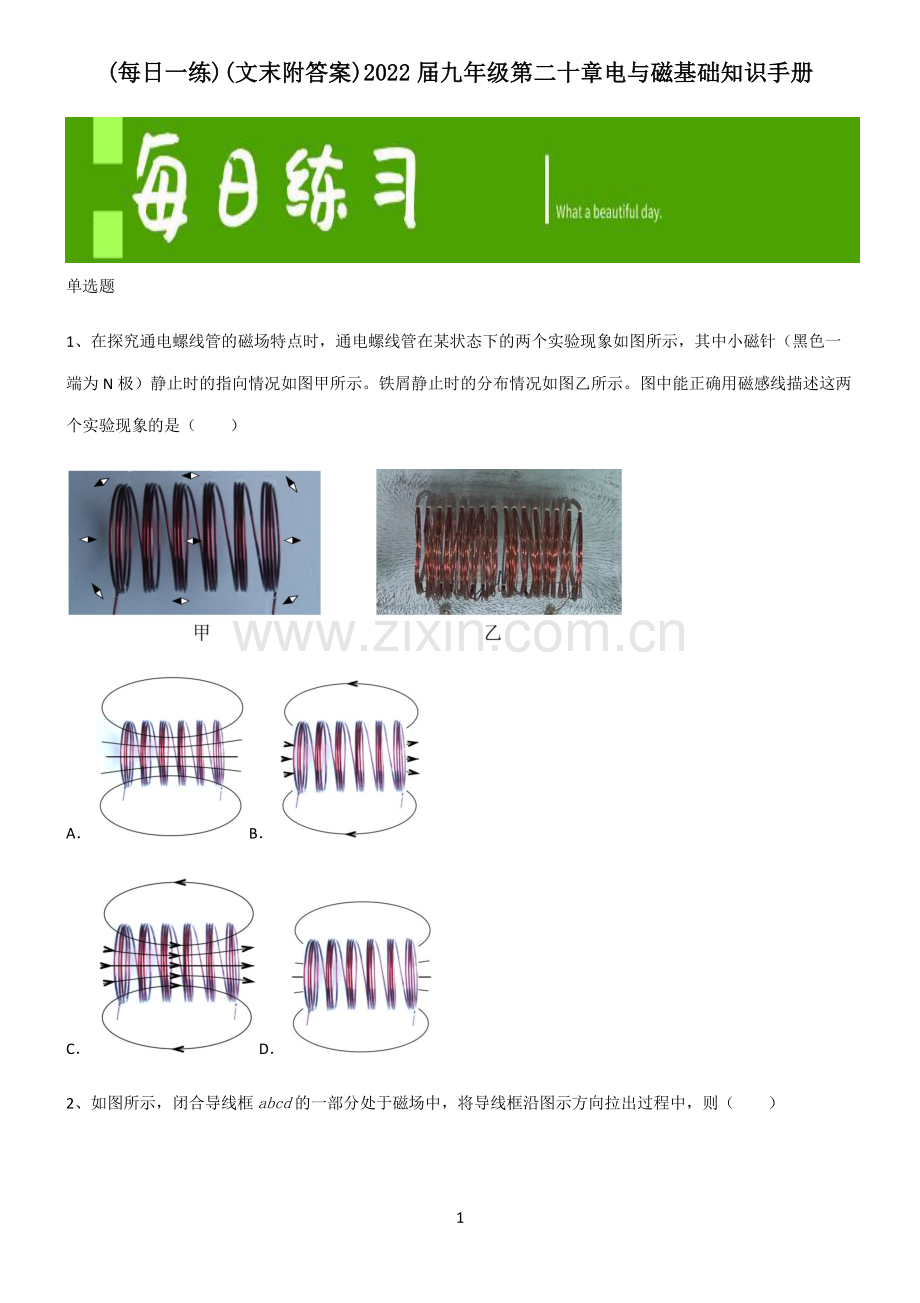

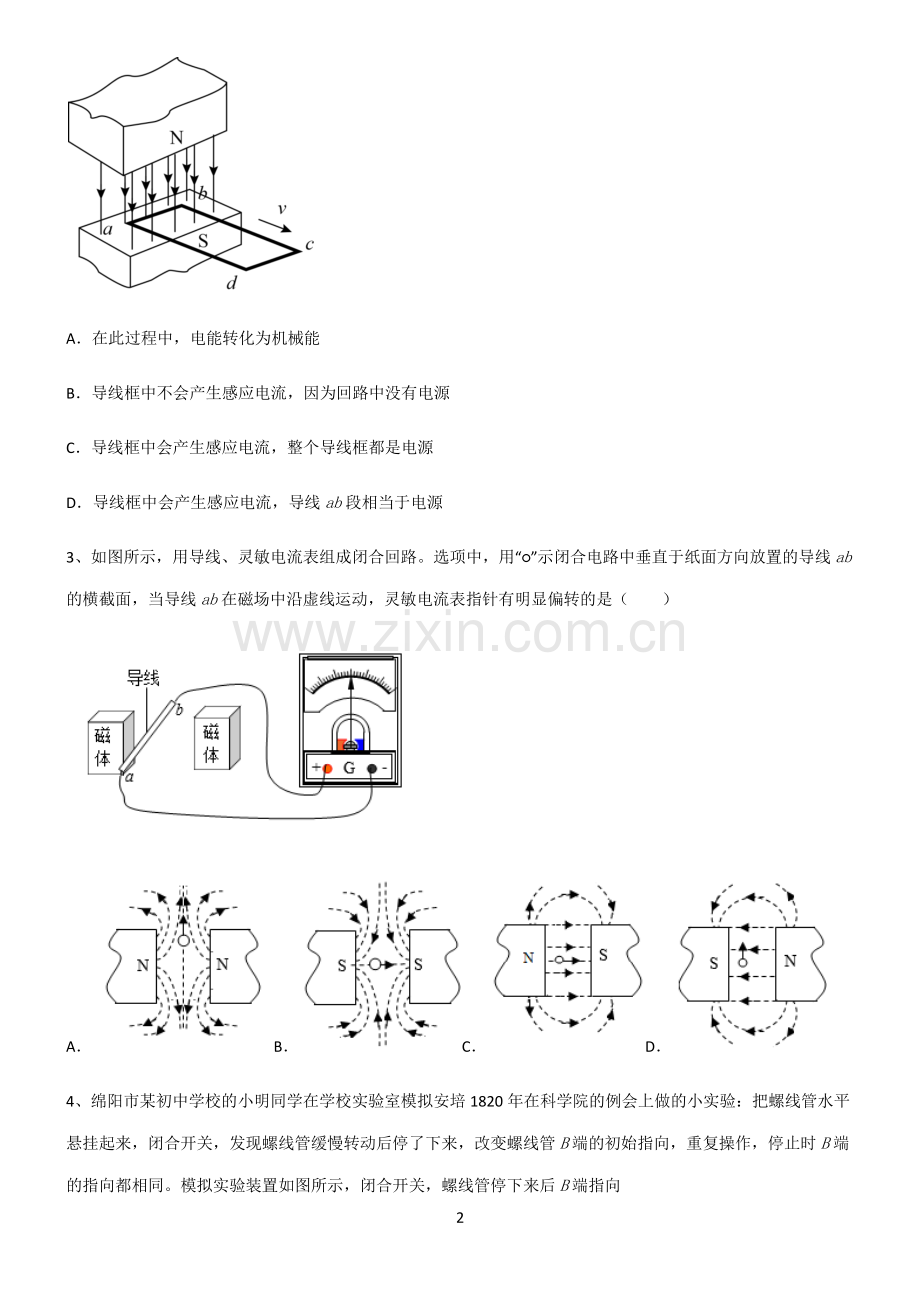

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届九年级第二十章电与磁基础知识手册届九年级第二十章电与磁基础知识手册 单选题 1、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为 N 极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）AB CD 2、如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则（）2 A在此过程中，电能转化为机械能 B导线框中不会产生感应电流，因为回路中没有电源 C导线框中会产生感应电流，整个导线框都是电源 D导线框中会产生感应电流，导线ab段相当于电源 3、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）ABCD 4、绵阳市某初中学校的小明同学在学校实验室模拟安培 1820 年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向 3 A东方 B南方 C西方 D北方 5、如图所示实验装置的原理与电动机的工作原理相同的是（）AB CD 6、关于磁场的描述，下列说法正确的是（）A磁感线是磁场中真实存在的曲线 B放入磁场中的任何物体都要受到磁力的作用 C小磁针 N 极在任何情况下都指向地理的南极 D规定小磁针静止时 N 极所指的方向为该点磁场的方向 7、电动机是很多家用电器的核心部件，下列图中能说明电动机工作原理的是（）4 AB CD 多选题 8、某同学利用如图所示的装置进行实验，下列说法中正确的是（）A该装置可研究磁场对通电导体的作用 B该装置揭示的原理可应用于发电机 C该装置实验时能将电能转化为机械能 D导体AB在磁场中的受力方向与磁场方向和电流方向有关 9、某同学研究磁场产生电流的实验情景如图所示。导体AB、导线和电流计组成闭合电路，导体AB用绝缘细线悬挂置于蹄形磁体的磁场中，（导体AB的运动方向用箭头表示，没有箭头表示导体AB处于静止状态），观察电流计指针偏转情况。下列结论中合理的是（）5 A由甲、乙两图可得电流的产生与导体AB是否切割磁感线无关 B由乙、丙两图可得电流方向与导体AB切割磁感线方向有关 C由丙、丁两图可得磁场方向与电流方向有关 D导体AB不动，磁体左右运动，也能产生电流 10、如图所示，小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L 为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻，R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法正确的是（）A受控电路中，导线b端应连接照明电路的火线 B光敏电阻的阻值随光照强度的增大而减小 C如果提高控制电路电源电压，照明灯白天也可能发光 D当光照强度增大时，电压表示数减小 综合题 11、物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是 T），磁感应强度B越大表明磁场越强；B=0 表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图 1 所示是某磁敏电阻R的阻值随磁感应强度B变化的图象。为了研究某磁敏电阻R的性质，小刚设计了如图 2 所示的电路进行实验，请解答下列问题：6 （1）当 S1断开，S2闭合时，电压表的示数为 3V，则此时电流表的示数为多少 A？_（2）闭合 S1和 S2，移动两个滑动变阻器的滑片，当电流表示数为 0.04A 时，电压表的示数为 6V，由图象得，此时该磁敏电阻所在位置的磁感应强度为多少 T？（第 1 和第 2 小题需要写过程）_（3）实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的_无关；（4）实验中小刚通过改变滑动变阻器连入电路R1中的阻值来改变磁敏电阻所在位置的磁感应强度，从而影响电流表的示数。若让滑动变阻器R1的滑片向右移动，此时电流表示数将_（选填“变大”、“变小”或“不变”）。请你再提供一种改变磁感应强度的方法_。12、超载是严重的道路交通违法行为，危及人民群众的生命财产安全。在综合实践活动中，科技小组为交警部门设计了“汽车超载记录器”，原理如图甲所示，电源电压U为 6V，电磁继电器线圈电阻R0=10，当通过线圈的电流大于或等于 0.1A，电磁继电器的衔铁被吸下，R1为定值电阻，R为压敏电阻，其电阻与所受压力的关系如图乙所示。记录器设置的报警压力F0=2.0105N。当压力不超过F0时，绿灯亮；超过F0时，报警系统启动，红灯亮，同时电控照相机（图甲中未画出）启动，抓拍违法车辆。（1）图甲中，_（选填“A”或“B”）是绿灯，绿灯上标有“3V3W”的字样，则绿灯正常发光时的电阻为_；7 （2）定值电阻R1的阻值为_；（3）为保护路面，需要调小报警压力F0，则可把R1换成阻值_（选填“大一些”“小一些”或“不变”）的定值电阻。8 2022 届九年级第二十章电与磁_024 参考答案 1、答案：C 解析：通电螺线管的外部磁场和条形磁体的磁场相似，由甲图中小磁针的分布情况可以判断该通电螺线管的左侧为 S极，右侧为 N 极。我们规定小磁针静止时的 N 极指向为该点的磁场方向，所以在磁体外部，磁感线总是从 N极出发回到 S 极。而在磁体内部，磁感线的分布和磁体的 N、S 极一致，由此判断，A、B、D 不符合题意；C符合题意。故选 C。2、答案：D 解析：A向外拉的过程中，消耗机械能，同时导线切割磁感线产生电能，所以是机械能转化为电能，故 A 不符合题意；BCD产生感应电流需要两个条件一个是闭合回路，一个是切割磁感线，图中所示导线框为闭合回路，往外拉的过程中，闭合回路中的ab部分切割磁感线，所以会产生感应电流，且导线ab相当于电源，故 BC 不符合题意，D 符合题意。故选 D。3、答案：D 解析：如图所示，只有 D 图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，故 ABC 不符合题意，D符合题意。故选 D。4、答案：D 9 解析：根据图示的螺线管线圈的绕向和螺线管中电流的方向，利用安培定则可以确定螺线管的B端为 N 极，A端为 S极；在地磁场的作用下，螺线管将会发生转动，螺线管的 S 极（A）指向南，螺线管的 N 极（B端）指向北。故选 D。5、答案：B 解析：AC图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故 AC 不符合题意；B图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故 B 符合题意；D电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故 D 不符合题意。故选 B。6、答案：D 解析：A磁感线是为描述磁场而假想出来的，并非真实存在，这里利用了模型法，故 A 错误；B放入磁场中的磁体或铁、钴、镍等物体会受到磁力的作用，并不是所有物体，故 B 错误；C小磁针 N 极指向地理的北极，地磁的南极，故 C 错误；D磁场的基本性质是对处于磁场中的小磁针有力的作用，小磁针静止时 N 极所指的方向为该点磁场的方向，故 D 正确。故选 D。7、答案：D 解析：10 A电动机的原理是通电导体在磁场中受到力的作用。A 图没有电源，是电磁感应现象，与电动机无关，故 A不符合题意；BB 是探究电磁铁磁性强弱与线圈匝数的关系，与电动机无关，故 B 不符合题意；CC 说明通电导体周围存在磁场，故 C 不符合题意；DD 中有电源，通电导体受到了力的作用，故 D 符合题意。故选 D。8、答案：ACD 解析：AB该装置电路中有电源、导体 AB、滑动变阻器和开关，导体 AB 放在磁场中的导轨上。闭合开关，导体 AB中有电流通过，所以实验装置是研究磁场对通电导线的作用，与电动机工作原理相同，故 A 正确，B 错误；C闭合开关，通电导线会在磁场中受到安培力作用，导体将发生运动，电能转化为机械能，故 C 正确；D根据左手定则可知磁场垂直穿过手心，四指和电流方向相同，大拇指方向就是磁场对通电导体施加的力的方向，通电导体在磁场受力方向与磁场方向和电流方向相互垂直，所以导体 AB 在磁场中的受力方向与磁场方向和电流方向有关，故 D 正确。故选 ACD。9、答案：BD 解析：A由图甲和图乙可知，磁场方向相同，图甲中导体没有切割磁感线，电流计指针没有偏转，没有产生电流，图乙中导体切割磁感线，电流计指针偏转，产生电流，说明电流的产生与导体AB是否切割磁感线有关，故 A不符合题意；B图乙和图丙中，磁场方向相同，不同的是导体切割磁感线的方向，感应电流的方向不同，可以说明感应电 11 流的方向与导体切割磁感线的方向有关，故 B 符合题意；C图丙和图丁中，导体切割磁感线的方向相同，不同的是磁场的方向，感应电流的方向不同，可以说明感应电流的方向与磁场的方向有关，故 C 不符合题意；D导体AB不动，当磁体左右运动，相当于导体做切割磁感线运动，因此电路中会有感应电流产生，故 D 符合题意。故选 BD。10、答案：BD 解析：A开关控制灯泡时，开关接在火线上，所以受控电路中导线a端应连接照明电路的火线，b端应连接照明电路的零线，故 A 错误；B由题知，照明灯在天暗时发光，说明此时照明电路闭合，即衔铁上动触点与静触点接触，由图可知此时衔铁应被释放，则电磁铁的磁性减弱，说明控制电路中的电流变小，根据=可知控制电路中的电阻变大，即此时光敏电阻的阻值变大，反之，天亮时光敏电阻的阻值变小，所以，该光敏电阻的阻值随光照强度的增大而减小，故 B 正确；C如果提高控制电路的电压，由欧姆定律可知，控制电路中的电流增大，在白天时，控制电路的电流很大，衔铁会被吸下，照明灯 L 不发光，且到晚上时，由于控制电路的电压高、电流大，也可能导致衔铁被吸下，照明灯 L 也可能不发光，故 C 错误；D控制电路中两电阻串联，电压表测光敏电阻R2两端电压，当光照强度增大时，光敏电阻R2的阻值减小，由串联电路的分压原理知，R2的两端电压减小，即电压表示数减小，故 D 正确。故选 BD。11、答案：0.03A 0.3T 方向 变大 线圈匝数 解析：12 （1）1由图 2 可知，当 S1断开，S2闭合时，螺线管没有磁性，由图 1 可知，当磁敏电阻R周围没有磁场时（B=0），其阻值R=100，根据欧姆定律得，电流表的示数为 =3V100=0.03A（2）2闭合 S1和 S2，移动两个滑动变阻器的滑片，当电流表示数为 0.04A 时，电压表的示数为 6V，由=可得，此时磁敏电阻的阻值为=6V0.04A=150 由图 1 知，此时的磁感应强度为 0.3T。（3）3小刚将电源的正负极对调，螺线管的磁极发生变化（磁场的方向发生变化）；发现乙电路中电压表和电流表的示数不变，也就是磁敏电阻的阻值不变。这表明：该磁敏电阻的阻值与磁场的方向无关。（4）45闭合 S1和 S2，将R1的滑片向右滑动，滑动变阻器的电阻变大，故通过电磁铁的电流会减小，磁性变弱，由图象可知磁敏电阻R的阻值会减小，根据欧姆定律可知，右侧电路中的电流变大，即电流表示数变大；已知磁敏电阻的大小随磁场强弱的变化而变化，所以可以通过改变通电螺线管中线圈匝数改变螺线管的磁性强弱，即改变磁感应强度。12、答案：A 3 30 小一些 解析：（1）1由图乙可知，压力越大，电阻越小，电路中电流越大，电磁铁磁性越强，衔铁被吸下，B 灯亮，是红灯，则 A 是绿灯。2绿灯正常发光时的电阻为 灯=额2额=(3V)23W=3（2）3当通过线圈的电流大于或等于 0.1A，电磁继电器的衔铁被吸下，报警系统启动，此时电路中总电阻为 13 总=6V0.1A=60 记录器设置的报警压力F0=2.0105N，由图乙可知R=20，定值电阻R1的阻值为 R1=R总-R-R0=60-10-20=30（3）4为保护路面，需要调小报警压力F0，则压敏电阻增大，使总电阻不变，可把R1换成阻值小一些的定值电阻。
