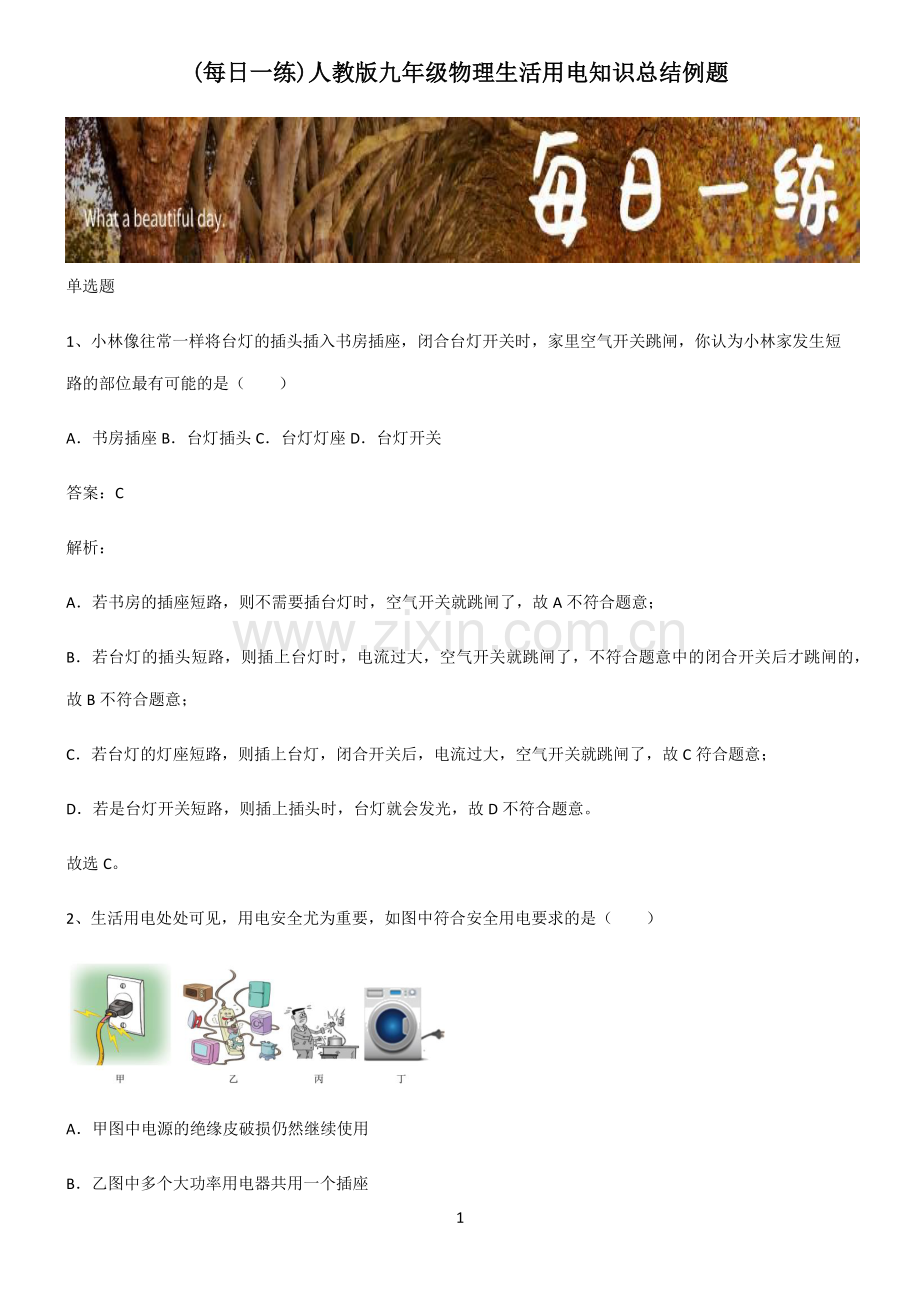

1 (每日一练每日一练)人教版九年级物理生活用电知识总结例题人教版九年级物理生活用电知识总结例题 单选题 1、小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A书房插座 B台灯插头 C台灯灯座 D台灯开关 答案：C 解析：A若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故 A 不符合题意；B若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故 B 不符合题意；C若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故 C 符合题意；D若是台灯开关短路，则插上插头时，台灯就会发光，故 D 不符合题意。故选 C。2、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（）A甲图中电源的绝缘皮破损仍然继续使用 B乙图中多个大功率用电器共用一个插座 2 C丙图中湿手将电饭煲插头拔下来 D丁图中将洗衣机的金属外壳接地 答案：D 解析：A电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故 A 不符合安全用电要求；B不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故 B 不符合安全用电要求；C生活用水是导体，若用湿手把电饭煲的三脚插头拔下来可能发生触电事故，故 C 不符合安全用电要求；D洗衣机的金属外壳接地，可避免其金属外壳漏电时发生触电事故，故 D 符合安全用电要求。故选 D。3、图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A电能表是测量电功率的仪器 B断路器应该安装在Q处而不是P处 C测电笔在插座接地孔检测时，氖管会发光 D使用测电笔时，图乙的方法错误而图丙的方法正确 答案：D 解析：A电能表是测量电能的仪器，故 A 错误；3 B断路器应该安装在P处而不是Q处，故 B 错误；C测电笔在插座接火线孔检测时，氖管会发光，故 C 错误；D使用测电笔时，图乙的方法错误，图丙的方法正确，故 D 正确。故选 D。4、掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（）A电器着火时不能用水灭火 B电线上晾衣物 C照明电路的安装方式 D大功率家用电器同时使用 答案：A 解析：A电器起火，要先断电，千万不能用水灭火，以防发生触电，故 A 符合题意；4 B湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故 B 不符合题意；C在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故 C 不符合题意；D很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故 D不符合题意。故选 A。5、如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（）A家庭电路中使用的是直流电，电压是 220V，频率是 50Hz B丁灯的安装及开关的连接是正确的 C两孔插座和三孔插座的连接都是正确的 D用试电笔正确接触M和N点时，试电笔的氖管均不发光 答案：B 解析：A我国家庭电路中使用的是交流电，火线与零线之间的电压是 220V，频率是 50Hz，故 A 错误；B为了防止断开开关，用电器仍然带电，开关应串联在灯泡与火线之间，丁灯的安装时开关连接火线上，故B 正确；C三孔插座的连接要求左孔接零线，右孔接火线，三孔接地线，图中三孔插座连接是正确的，两孔插座要求左孔接零线，右孔接火线，而图中是左孔接地线，右孔接零线，连接有误，故 C 错误；D用试电笔正确接触火线时，氖管可以发光，零线时不发光，图中M点为火线，氖管可以发光，N点为零线，5 试电笔的氖管不发光，故 D 错误。故选 B。6、小明观察了厨房设备，他观察到的现象和对现象的解释中，正确的是（）A当我们使用筷子吃饭时，筷子一定是省力杠杆 B用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低 C用燃气灶煲汤，在沸腾时调大火焰能提高汤的温度 D电饭锅用三脚插头和三孔插座是为了防止锅体漏电伤害人体 答案：D 解析：A我们使用筷子吃饭时，动力臂小于阻力臂，属于费力杠杆，故 A 错误；B用高压锅煮食物容易熟，是因为液体的沸点随气压增大而升高，故 B 错误；C用煤气炉煲汤，在汤沸腾后，达到沸点，其温度不再改变，故 C 错误；D电饭锅用三脚插头和三孔插座，可以使电饭锅的外壳接地，是为了防止锅体漏电伤害人体，故 D 正确 7、如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是（）A有金属外壳的用电器应接入三孔插座，使金属外壳接地 B保险丝熔断，一定是用电器总功率过大 C甲处应装开关，乙处应装电灯 6 D用试电笔测图中三点，A、C两点氖管发光 答案：A 解析：A接入三孔插座能使用电器金属外壳接地，防止由于用电器的外壳带电而使人发生触电事故，故 A 正确；B保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故 B 错误；C在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故 C 错误；DA点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故 D 错误。故选 A。8、如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:闭合 S1，灯 L1亮；再闭合 S2，灯 L1亮，灯 L2不亮；用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（）A灯 L2短路 Bc点左侧的零线断路 C灯 L2所在支路断路 Dc、d两点间断路 答案：D 解析：B闭合 S1，灯 L1亮，电路中有电流，说明电路为通路，从保险丝aS1L1 以及c点左侧的零线都没有断路，故 B 错误；A断开 S1，闭合 S2，灯 L2不亮，灯 L2不亮的原因有两个：一个是断路、一个是短路；若灯 L2短路时，电路的7 电流会很大，将保险丝烧断，灯泡 L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故 A 错误；C若灯 L2所在支路开路，d点氖管不发光，故 C 错误;D若c、d两点间开路，灯泡 L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡 L2与火线间接相连，试电笔的氖管会发光，故 D 正确。故选 D。
