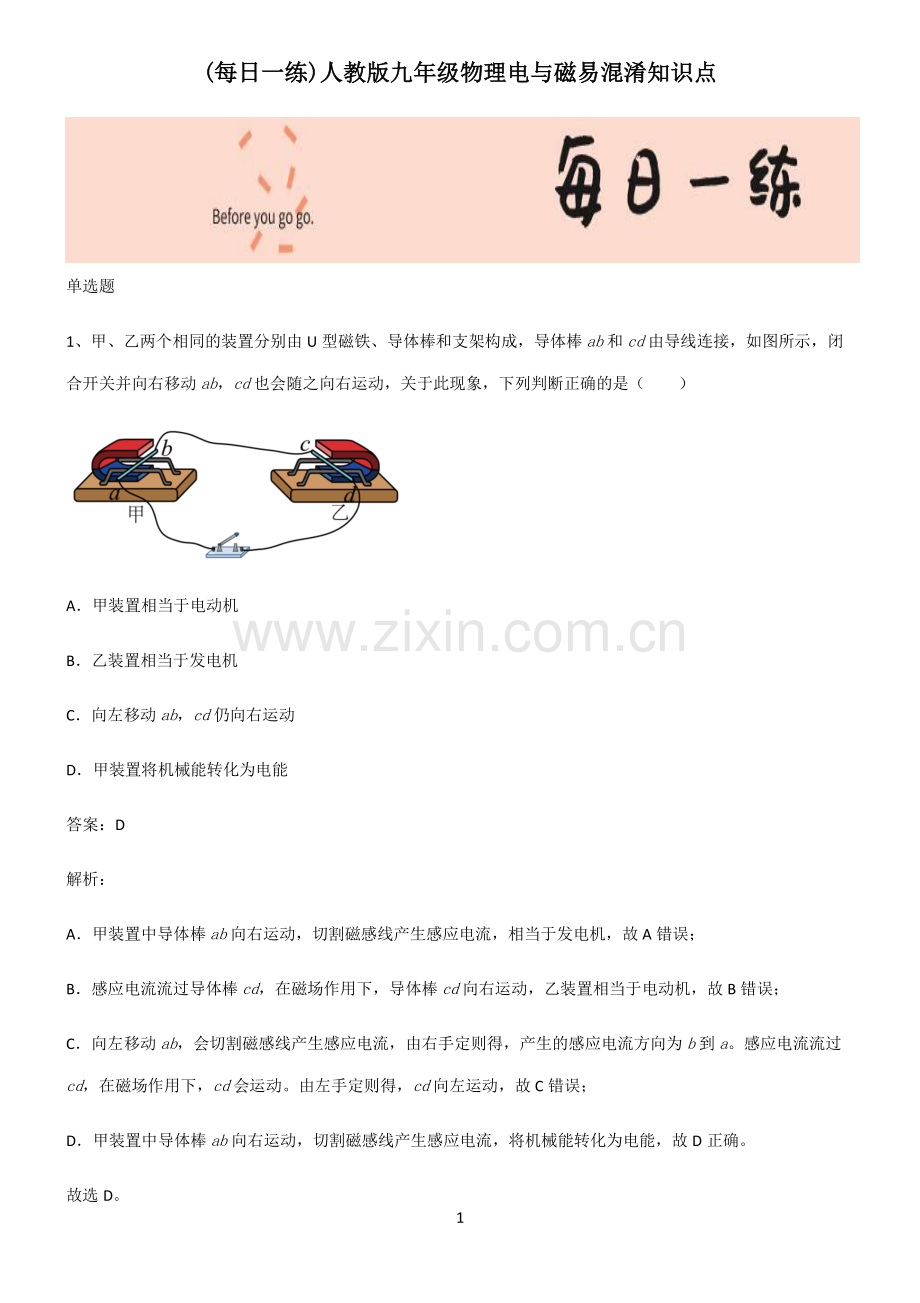

1、1 (每日一练每日一练)人教版九年级物理电与磁易混淆知识点人教版九年级物理电与磁易混淆知识点 单选题 1、甲、乙两个相同的装置分别由 U 型磁铁、导体棒和支架构成,导体棒ab和cd由导线连接,如图所示,闭合开关并向右移动ab,cd也会随之向右运动,关于此现象,下列判断正确的是()A甲装置相当于电动机 B乙装置相当于发电机 C向左移动ab,cd仍向右运动 D甲装置将机械能转化为电能 答案:D 解析:A甲装置中导体棒ab向右运动,切割磁感线产生感应电流,相当于发电机,故 A 错误;B感应电流流过导体棒cd,在磁场作用下,导体棒cd向右运动,乙装置相当于电动机,故 B 错误;C向左移动ab,会切割磁

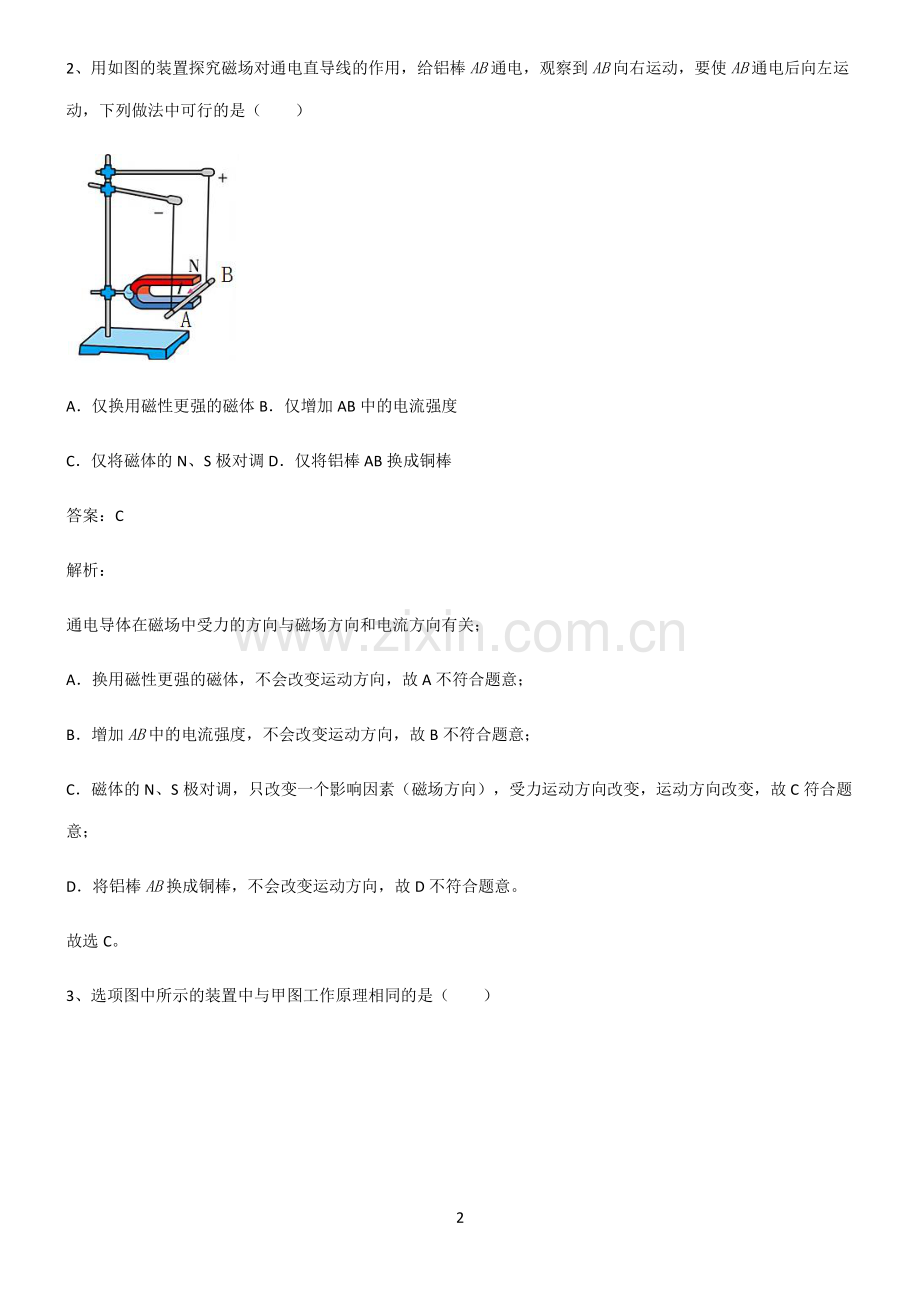

2、感线产生感应电流,由右手定则得,产生的感应电流方向为b到a。感应电流流过cd,在磁场作用下,cd会运动。由左手定则得,cd向左运动,故 C 错误;D甲装置中导体棒ab向右运动,切割磁感线产生感应电流,将机械能转化为电能,故 D 正确。故选 D。2 2、用如图的装置探究磁场对通电直导线的作用,给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中可行的是()A仅换用磁性更强的磁体 B仅增加 AB 中的电流强度 C仅将磁体的 N、S 极对调 D仅将铝棒 AB 换成铜棒 答案:C 解析:通电导体在磁场中受力的方向与磁场方向和电流方向有关;A换用磁性更强的磁体,不会改变运动方向,故 A
3、 不符合题意;B增加AB中的电流强度,不会改变运动方向,故 B 不符合题意;C磁体的 N、S 极对调,只改变一个影响因素(磁场方向),受力运动方向改变,运动方向改变,故 C 符合题意;D将铝棒AB换成铜棒,不会改变运动方向,故 D 不符合题意。故选 C。3、选项图中所示的装置中与甲图工作原理相同的是()3 A自发电手电筒 B话筒 C手摇式发电机 D扬声器 答案:D 解析:图甲中,线圈通电后,会发生转动,它的原理是磁场对通电线圈有力的作用。A自发电手电筒利用电磁感应现象制成的,故 A 不符合题意;B话筒利用的是电磁感应原理,故 B 不符合题意;C手摇式发电机利用电磁感应现象制成的,故 C 不符合
4、题意;D扬声器的原理是磁场对通电线圈有力的作用,故 D 符合题意。4 故选 D。4、对图中所涉及的物理知识,描述正确的是()A根据甲图的原理,可以制成电动机 B乙图中梳子能吸引小纸片,是因为摩擦创造了电荷 C丙图中的冰箱使用三脚插头更符合安全用电的原则 D丁图说明了正是因为磁感线的真实存在,所以磁场也是真实存在的 答案:C 解析:A甲图演示的是电磁感应现象,根据此原理可以制成发电机,故 A 错误;B摩擦起电的实质是电荷的转移,并没有创造电荷,故 B 错误;C丙图中冰箱使用三脚插头,是为了将冰箱的金属外壳接地,防止因外壳漏电而发生触电事故,符合安全用电原则,故 C 正确;D磁场是真实存在的,磁感
5、线是人们为了直观、形象的描述磁场而假象的物理模型,不是真实存在的,故 D错误。故选 C。5、大多数新冠肺炎患者会出现发热症状,已知热敏电阻的阻值随人体辐射的红外线而改变,人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于 37.3的人经过时仅绿灯亮,高于 37.3的人经过时,红灯亮且电铃响起。下列设计符合要求的是()5 ABCD 答案:C 解析:无人或体温低于 37.3的人经过时仅绿灯亮,高于 37.3的人经过时,电阻的阻值越小,则电路中的电流越大,红灯亮且电铃响起,说明红灯与电铃要串联,且它们要与绿灯并联。AA 图红灯装在干路,不论啥情况红灯均亮,A
6、不符合题意;BB 图绿灯与电铃串联,绿灯发光时电铃响,B 不符合题意;CC 图红灯与电铃串联,且它们与绿灯并联,故 C 符合题意;DD 图在任何情况下红灯均发光,D 不符合题意。故选 C。6、如图所示,是电学中常见的电路图,在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验,对滑动变阻器在此实验中的作用描述正确的是()6 探究电流与电阻的关系时是为了调节电阻两端电压成倍数变化 用“伏安法”测电阻时是为了改变定值电阻两端电压,测量对应电流 研究影响电阻大小因素时是为了更换不同电阻丝,保持电流不变,测量对应电压值 研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁,保持电流不变
7、 ABCD 答案:D 解析:探究电流与电阻的关系时滑动变阻器是为了保护电路和控制电阻两端的电压不变;用“伏安法”测电阻时,滑动变阻器是为了改变定值电阻两端电压,测量对应电流,进行多次实验测量求平均值,减小误差;研究影响电阻大小因素时滑动变阻器是是为了保护电路和更换不同电阻丝,保持电压不变,测量对应电流值,研究电磁铁磁性强弱与线圈匝数关系时要控制电路电流不变,为了让匝数不同电磁铁通过的电流相等,通过调节滑动变阻器保持电流不变,故 ABC 错误,D 正确。故选 D。7、有外形相同的两根钢条 M、N,按图甲、图乙两种方式接触时,它们之间都有较大吸引力。则下列推断正确的是()AM 无磁性、N 无磁性
8、BM 无磁性、N 有磁性 7 CM 有磁性、N 无磁性 DM 有磁性、N 有磁性 答案:D 解析:A如果 M 无磁性、N 无磁性,则按甲乙两图的方式接触都不会有较大吸引力,故 A 错误;B根据磁体的磁极在两端,磁性最强的特点,如果 M 无磁性、N 有磁性,则按乙图的方式接触不会有较大吸引力,故 B 错误;C根据磁体的磁极在两端,磁性最强的特点,如果 M 有磁性、N 无磁性,则按甲图的方式接触不会有较大吸引力,故 C 错误;D根据磁体的磁极在两端,磁性最强的特点,如果 M 有磁性、N 有磁性,则按甲乙两图的方式接触都有较大吸引力,故 D 正确。故选 D。8、如图所示现象中涉及的物理知识正确的是(
9、)A如图甲,电流的磁效应是由丹麦物理学家安培第一个发现的 B如图乙,电动机的工作原理是通电导体在磁场中受到力的作用 C如图丙,导体在磁场中沿任何方向运动,闭合回路中都会产生感应电流 D如图丁,滑动变阻器的滑片向左滑动,电磁铁的磁性会减弱 答案:B 解析:8 A电流的磁效应是由丹麦物理学家奥斯特第一个发现的,故 A 错误;B通电导体在磁场中受力的作用,将线圈置于磁场中,并利用换向器不断改变线圈中电流方向,可以使线圈持续转动,由此制造了电动机,故 B 正确;C闭合回路的部分导体在磁场中需要做切割磁感线运动,这样才能产生感应电流,故 C 错误;D滑动变阻器滑片左滑,电路中电阻减小,电流增大,电磁铁磁性会增强,故 D 错误。故选 B。
