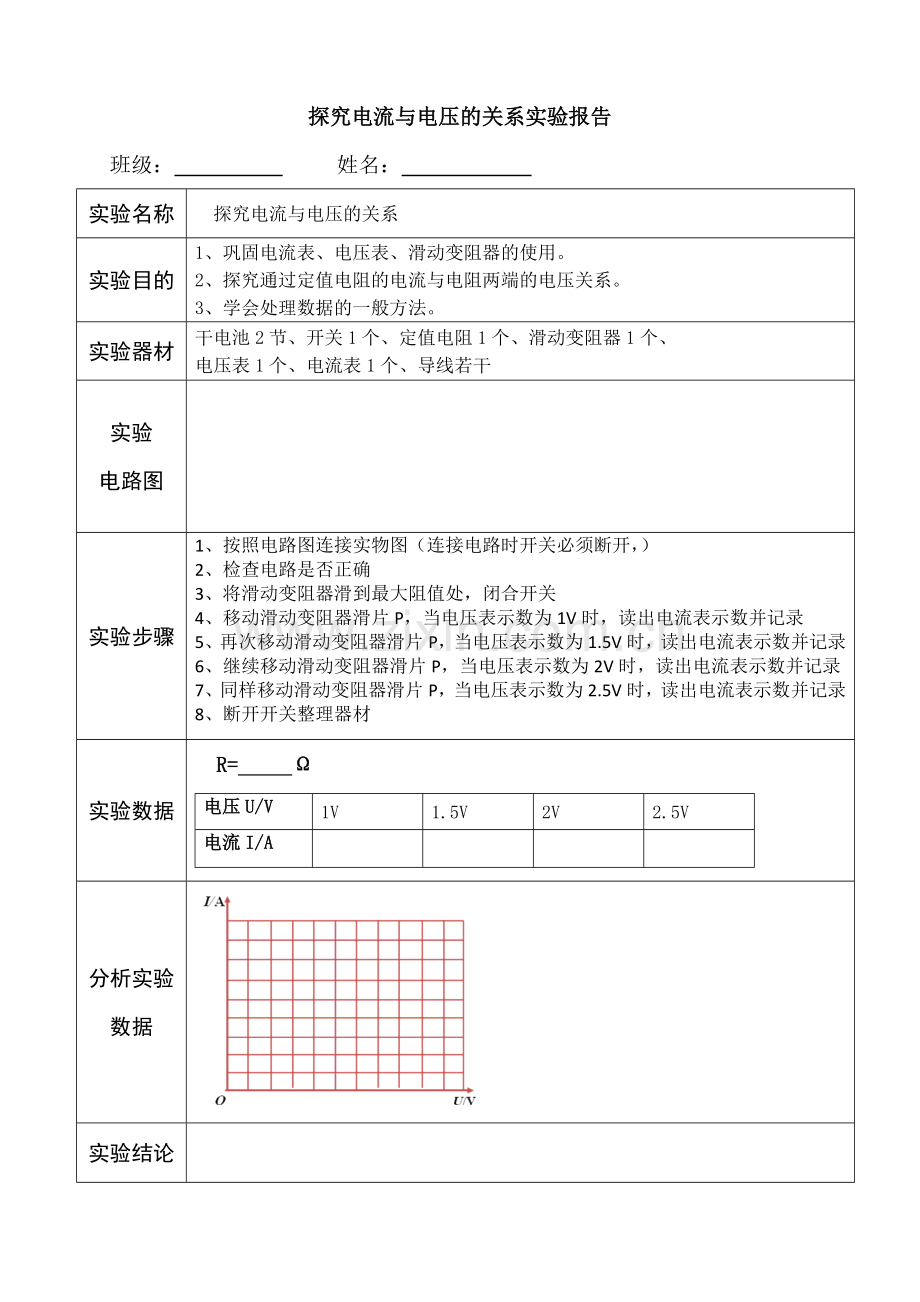

探究电流与电压的关系实验报告
班级： 姓名：
实验名称
探究电流与电压的关系
实验目的
1、巩固电流表、电压表、滑动变阻器的使用。
2、探究通过定值电阻的电流与电阻两端的电压关系。
3、学会处理数据的一般方法。
实验器材
干电池2节、开关1个、定值电阻1个、滑动变阻器1个、
电压表1个、电流表1个、导线若干
实验
电路图

实验步骤
1、按照电路图连接实物图（连接电路时开关必须断开，）
2、检查电路是否正确
3、将滑动变阻器滑到最大阻值处，闭合开关
4、移动滑动变阻器滑片P，当电压表示数为1V时，读出电流表示数并记录
5、再次移动滑动变阻器滑片P，当电压表示数为1.5V时，读出电流表示数并记录
6、继续移动滑动变阻器滑片P，当电压表示数为2V时，读出电流表示数并记录
7、同样移动滑动变阻器滑片P，当电压表示数为2.5V时，读出电流表示数并记录
8、断开开关整理器材
实验数据
电压U/V
1V
1.5V
2V
2.5V
电流I/A

R= Ω
分析实验数据

实验结论
