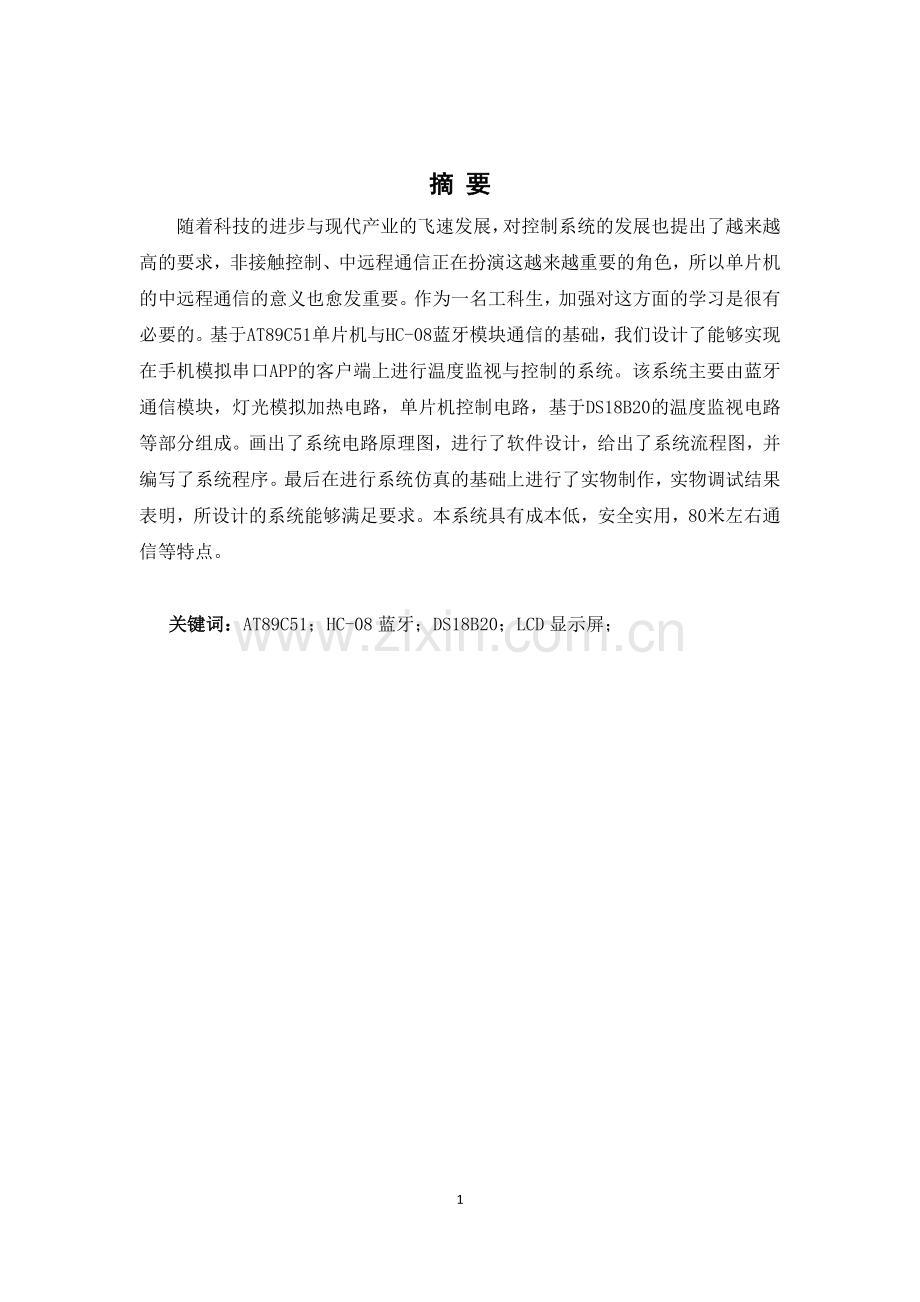

1、摘 要随着科技的进步与现代产业的飞速发展,对控制系统的发展也提出了越来越高的要求,非接触控制、中远程通信正在扮演这越来越重要的角色,所以单片机的中远程通信的意义也愈发重要。作为一名工科生,加强对这方面的学习是很有必要的。基于AT89C51单片机与HC-08蓝牙模块通信的基础,我们设计了能够实现在手机模拟串口APP的客户端上进行温度监视与控制的系统。该系统主要由蓝牙通信模块,灯光模拟加热电路,单片机控制电路,基于DS18B20的温度监视电路等部分组成。画出了系统电路原理图,进行了软件设计,给出了系统流程图,并编写了系统程序。最后在进行系统仿真的基础上进行了实物制作,实物调试结果表明,所设计的系统

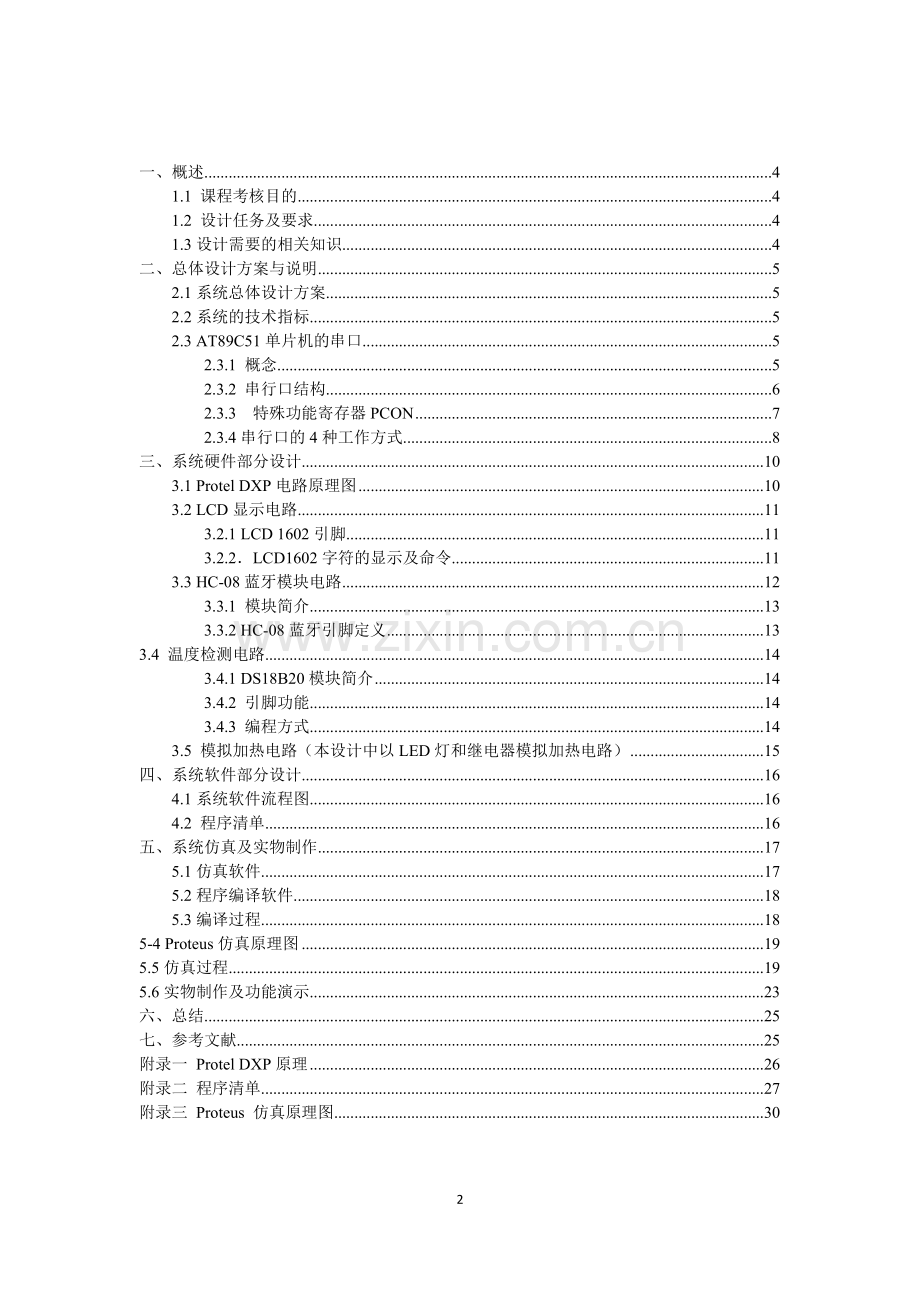

2、能够满足要求。本系统具有成本低,安全实用,80米左右通信等特点。 关键词:AT89C51;HC-08蓝牙;DS18B20;LCD显示屏;一、概述41.1 课程考核目的41.2 设计任务及要求41.3设计需要的相关知识4二、总体设计方案与说明52.1系统总体设计方案52.2系统的技术指标52.3 AT89C51单片机的串口52.3.1 概念52.3.2 串行口结构62.3.3 特殊功能寄存器PCON72.3.4串行口的4种工作方式8三、系统硬件部分设计103.1 Protel DXP电路原理图103.2 LCD显示电路113.2.1 LCD 1602引脚113.2.2LCD1602字符的显示及命
3、令113.3 HC-08蓝牙模块电路123.3.1 模块简介133.3.2 HC-08蓝牙引脚定义133.4 温度检测电路143.4.1 DS18B20模块简介143.4.2 引脚功能143.4.3 编程方式143.5 模拟加热电路(本设计中以LED灯和继电器模拟加热电路)15四、系统软件部分设计164.1系统软件流程图164.2 程序清单16五、系统仿真及实物制作175.1仿真软件175.2程序编译软件185.3编译过程185-4 Proteus仿真原理图195.5仿真过程195.6实物制作及功能演示23六、总结25七、参考文献25附录一 Protel DXP原理26附录二 程序清单27附录
4、三 Proteus 仿真原理图30一、概述1.1 课程考核目的通过本课程学习,使学生掌握控制系统设计的一般步骤,掌握系统总体控制方案的设计方法。使学生进一步掌握微型计算机应用系统的硬、软件开发方法,输入/输出(I/O)接口技术,单片机中远程通信的方法,应用程序设计技术,并能结合专业设计简单实用的单片机应用系统。针对课堂重点讲授内容使学生加深对单片机硬件原理的理解及提高C51语言程序设计的能力,为以后的毕业设计搭建了单片机系统应用平台,提高学生的开发创新能力。1.2 设计任务及要求设计要求:设计一个手机蓝牙通过HC-08蓝牙模块联系AT89C51单片机,对其发出指令进行温度控制,并且能够将温度回
5、馈到手机的模拟串口的客户端界面上。主要任务:(1)进行系统方案总体设计,画出系统设计的框图。(2)硬件部分设计。将整个硬件系统划分为若干功能单元电路,使用Protel DXP画出每个单元电路原理图,绘出整个系统电路原理图。(3)软件部分设计。画出程序流程图,编写系统源程序(有必要的注释)并调试。(4)购买实物,进行实物连接。(5)画出Proteus仿真图,载入程序,进行仿真。(6)软硬件联调,完成系统工作调试。在以上工作基础上完成课程设计报告,包括设计任务与要求,总体方案说明,电路原理图与说明,软件流程图和源程序清单,问题分析与解决方案,结论与体会,参考资料等。1.3设计需要的相关知识通信基础
6、下的温度控制系统设计主要涉及单片机的串口通信。基础知识包括:单片机的串口方式,HC-08蓝牙的串口通信知识,LCD显示,DS18B20的温度显示等等。二、总体设计方案与说明2.1系统总体设计方案特别说明:本次设计中,使用一个与继电器连接LED灯模拟加热模块。 图2-1系统工作框图本设计基本工作方式如图2.1-1所示,在手机模拟串口发出指令,通过HC-08蓝牙从机传递给单片机,单片机启动模拟加热模块,测温模块测得实时温度,然后将温度反馈给单片机,单片机再发送到LCD显示屏上显示或是回馈给手机客户端。2.2系统的技术指标利用51单片机接收从手机发出的指令,控制LCD显示电路、加热电路、测温电路,系
7、统功能:指令“0”LED灯亮,指令“1”LED灯灭,指令“2”,单片机将温度回馈给手机。2.3 AT89C51单片机的串口2.3.1 概念AT89S51集成一个全双工通用异步收发(UART)串行口。 全双工:两个单片机之间串行数据可同时双向传输。 异步通信:收、发双方使用各自时钟控制发送和接收,省去收、发双方的1条同步时钟信号线,使异步串行通信连接更简单且易实现。2.3.2 串行口结构AT89S51串行口内部结构见图2-2。有两个物理上独立的接收、发送缓冲器SBUF(特殊功能寄存器),可同时收发数据。发送缓冲器只写不读,接收缓冲器只读不写,两个缓冲器共用一个特殊功能寄存器字节地址(99H)。
8、图2-2 串行口结构图寄存器SCON各位功能:(1) SM0、SM1串口4种工作方式选择,如表2-1表2-1(2)SM2多机通信控制位 多机通信是在方式2和方式3下进行,因此SM2位主要用于方式2或方式3。 当串口以方式2或方式3接收时,如SM2=1,则只有当接收到的第9位数据(RB8)为“1”时,才使RI置“1”,产生中断请求,并将收到的前8位数据送入SBUF;当收到的第9位数据(RB8)为“0”时,则将收到的前8位数据丢弃。 当SM2=0时,则不论第9位数据是“1”还是“0”,都将接收的前8位数据送入SBUF中,并使RI置“1”,产生中断请求。 方式1时,如果SM2=1,则只有收到有效的停
9、止位时才会激活RI。 方式0时,SM2必须为0。(3)REN允许串行接收位,由软件置“1”或清“0”。REN=1,允许串行口接收数据。REN=0,禁止串行口接收数据。(4)TB8发送的第9位数据在方式2和方式3时,TB8是要发送的第9位数据,其值由软件置“1”或清“0”。 在双机串行通信时,TB8一般作为奇偶校验位使用;也可在多机串行通信中表示主机发送的是地址帧还是数据帧,TB8=1为地址帧,TB8=0为数据帧。 (5)RB8接收的第9位数据 在方式2和方式3时,RB8存放接收到的第9位数据。在方式1,如果SM2=0,RB8是接收到的停止位。在方式0,不使用RB8。(6)TI发送中断标志位 方
10、式0时,串行发送的第8位数据结束时,TI由硬件置“1”,在其他工作方式中,串行口发送停止位的开始时,置TI为“1”。TI=1,表示1帧数据发送结束。TI位状态可供软件查询,也可申请中断。CPU响应中断后,在中断服务程序向SBUF写入要发送的下一帧数据。注意:TI必须由软件清“0”。(7)RI接收中断标志位串口在方式0时,接收完第8位数据时,RI由硬件置“1”。在其他工作方式中,串行接收到停止位时,该位置“1”。RI=1,表示一帧数据接收完毕,并申请中断,要求CPU从接收SBUF取走数据。该位状态也可供软件查询。 注意:RI必须由软件清“0”。 2.3.3 特殊功能寄存器PCON 字节地址为87
11、H,不能位寻址。格式见图2-3 仅最高位SMOD与串口有关,低4位功能在第2章中已介绍。SMOD位:波特率选择位。图2-3 特殊功能寄存器PCON格式2.3.4串行口的4种工作方式 4种工作方式由特殊功能寄存器SCON中SM0、SM1位定义,编码见表2.3-1。方式0方式0为同步移位寄存器输入/输出方式。该方式并不用于两个AT89S51单片机间的异步串行通信,而是用于外接移位寄存器,用来扩展并行I/O口。方式0以8位数据为1帧,没有起始位和停止位,先发送或接收最低位。波特率是固定的,为fosc/12。1方式0输出 (1)方式0输出的工作原理当单片机执行将数据写入发送缓冲器SBUF指令时,产生一
12、个正脉冲,串口把8位数据以fosc/12固定波特率从RXD脚串行输出,低位在先,TXD脚输出同步移位脉冲,当8位数据发送完,中断标志位TI置“1”。2方式0输入(1)方式0输入的工作原理:方式0输入时,REN为串行口允许接收控制位,REN=0,禁止接收;REN=1,允许接收。 当CPU向串行口SCON寄存器写入控制字(设置为方式0,并使REN位置“1”,同时RI=0)时,产生一正脉冲,串口开始接收数据。引脚RXD为数据输入端,TXD为移位脉冲信号输出端,接收器以fosc/12固定波特率采样RXD引脚数据信息,当接收器接收完8位数据时,中断标志RI置“1”,表示一帧接收完毕,可进行下一帧接收。方
13、式1方式1为双机串行通信方式,如图2-4。 图2.-4 方式1双机串行通信方式当SM0、SM1=01时,串行口设为方式1双机串行通信。TXD脚和RXD脚分别用于发送和接收数据。方式1收发一帧数据为10位,1个起始位(0),8个数据位,1个停止位(1),先发送或接收最低位。1方式1发送 串口以方式1输出,数据位由TXD端输出,发送一帧信息为10位,1位起始位0,8位数据位(先低位)和1位停止位1,当CPU执行写数据到发送缓冲器SBUF的命令后,就启动发送。 发送时钟TX时钟频率就是发送波特率。发送开始时,内部逻辑将起始位向TXD脚(P3.1)输出,此后每经1个TX时钟周期,便产生1个移位脉冲,并
14、由TXD脚输出1个数据位。8位全发送完后,中断标志位TI置“1”。 2方式1接收串行口以方式1(SM0、SM1=01)接收时(REN=1),数据从RXD(P3.0)脚输入。当检测到起始位负跳变时,则开始接收。接收时,定时控制信号有两种,一种是接收移位时钟(RX时钟),频率和传送的波特率相同,另一种是位检测器采样脉冲,它的频率是RX时钟的16倍。也就是在1位数据期间,有16个采样脉冲,以波特率的16倍速率采样RXD引脚状态。 当采样到RXD端从1到0的负跳变(有可能是起始位)时,就启动接收检测器。接收的值是3次连续采样(第7、8、9个脉冲时采样),取其中两次相同的值,以确认是否是真正起始位(负跳
15、变)开始,这样能较好消除干扰引起的影响,以保证可靠无误地开始接收数据。当确认起始位有效时,开始接收一帧信息。接收每一位数据时,也都进行3次连续采样(第7、8、9个脉冲时采样),接收的值是3次采样中至少两次相同的值,以保证接收到的数据位的准确性。当一帧数据接收完毕后,必须同时满足以下两个条件,这次接收才真正有效。 (1)RI=0,即上一帧数据接收完成时,RI=1发出的中断请求已被响应,SBUF中的数据已被取走,说明“接收SBUF”已空。 (2)SM2=0或收到的停止位=1(方式1时,停止位已进入RB8),则将接收到的数据装入SBUF和RB8(装入的是停止位),且中断标志RI置“1”。 若不同时满
16、足这两个条件,收到的数据不能装入SBUF,这意味着该帧数据将丢失。方式2串口工作于方式2和方式3时,为9位异步通信接口。每帧数据均为11位,1位起始位0,8位数据位(先低位),1位可程控为1或0的第9位数据及1位停止位。1方式2发送 发送前,先由通信协议由软件设置TB8(如奇偶校验位或多机通信的地址/数据的标志位),然后将要发送的数据写入SBUF,即可启动发送过程。串行口能自动把TB8取出,并装入到第9位数据位的位置,再逐一发送出去。发送完毕,则使TI位置“1”。2方式2接收当SCON寄存器SM0、SM1=10,且REN=1时,允许串行口以方式2接收数据。接收时,数据由RXD端输入,接收11位
17、信息。当位检测逻辑采样到RXD引脚从1到0的负跳变,并判断起始位有效后,便开始接收一帧信息。在接收完第9位数据后,需满足以下两个条件,才将接收到的数据送入接收缓冲器SBUF。(1)RI=0,意味着接收缓冲器为空。(2)SM2=0或接收到的第9位数据位RB8=1。当满足上述两个条件时,接收到的数据送入SBUF(接收缓冲器),第9位数据送入RB8,且RI置“1”。若不满足这两个条件,接收的信息将被丢弃。方式3 当SM0、SM1两位为11时,串行口被定义工作在方式3。方式3为波特率可变的9位异步通信方式,除了波特率外,方式3和方式2相同。三、系统硬件部分设计3.1 Protel DXP电路原理图见附
18、录一3.2 LCD显示电路图3-1 LCD显示电路3.2.1 LCD 1602引脚 LCD 1602工作电压4.55.5V,典型5V,工作电流2mA。标准的14引脚(无背光)或16个引脚(有背光)的外形及引脚如图3-2所示。图3-2 LCD 1602引脚功能图3.2.2LCD1602字符的显示及命令(1)显示字符首先要解决待显示字符的ASCII码产生。用户只需在C51程序中写入欲显示的字符常量或字符串常量,C51程序在编译后会自动生成其标准的ASCII码,然后将生成的ASCII码送入LCD,内部控制电路就会自动将该ASCII码对应的字符在LCD1602显示出来。让液晶显示器显示字符,首先对其进
19、行初始化设置,还必须对有、无光标、光标移动方向、光标是否闪烁及字符移动方向等进行工作方式设置,才能获得所需显示效果。(2)命令通过控制引脚进行命令控制,四种状态,每种状态都是在E的脉冲下按完成。如表3-1所示RS R/操作00写命令(初始化、光标位置设置等)10写数据01读状态(液晶忙状态)11读数据(把显示的数据反读出来)表3-1 LCD 1602状态3.3 HC-08蓝牙模块电路图3-3 HC-08蓝牙模块电路3.3.1 模块简介HC-08 蓝牙串口通信模块是新一代的基于 Bluetooth Specification V4.0 BLE 蓝牙协议的数传模块。无线工作频段为 2.4GHz I
20、SM,调制方式是 GFSK。模块最大发射功率为4dBm,接收灵敏度-93dBm,空旷环境下和 iphone4s 可以实现 80 米超远距离通信。模块采用 TI 的 CC2540 芯片,配置 256K Byte 空间,支持 AT 指令,用户可根据需要更改角色(主、从模式)以及串口波特率、设备名称等参数,使用灵活。3.3.2 HC-08蓝牙引脚定义通常情况下,只需要用到1脚、2脚、12脚、13脚,引脚定义如表3-2。引脚定义I/O 方向说明1TXD输出URAT 输出口,3.3V TTL 电平2RXD输入URAT 输入口,3.3V TTL 电平12VCC电源脚电源脚,要求直流 3.3V 电源,供电电
21、流不小于 100mA13GND模块公共地表3-2 HC-08引脚定义3.4 温度检测电路图3-4 温度检测电路3.4.1 DS18B20模块简介 DS18B20是美国DALLAS公司推出的数字温度传感器,将温度传感器、数字转换电路集成到了一起。直接将温度转化成数字信号传送给单片机处理,因而可省去传统的信号放大、A/D转换等外围电路。3.4.2 引脚功能引脚功能定义如下: DQ:数据输入输出,可直接与单片机的I/O口相连。 VDD:+5V电源电压。 GND:电源地。3.4.3 编程方式 DS18B20内部有 9个字节的暂存器。第2、3、4个字节数据为存放于EEPROM数据的镜像。开始两个暂存器存
22、放当前测到的温度值,以16位补码形式表示12位温度读数。16位温度转换值的存放格式,高5位是温度值的符号扩展,中间7位是温度值的整数部分,最低4位为小数部分。如果测得的温度大于0,高5位为0,只要将测到的数值乘以0.0625(1/16)即可得到实际温度;如果温度小于0,高5位为1,测到的数值需要取反加1再乘以0.0625即可得到实际温度。温度与转换后的数字量的对应关系见下表所示。度/16位二进制编码十六进制表示125 0000 0111 1101 000007D0H85 0000 0101 0101 00000550H+25.0625 0000 0001 1001 00010191H+10.1
23、25 0000 0000 1010 001000A2H+0.5 0000 0000 0000 10000008H0 0000 0000 0000 00000000H-0.5 1111 1111 1111 1000FFF8H-10.125 1111 1111 0101 1110FF5EH-25.0625 1111 1110 0110 1111FE6FH-55 1111 1100 1001 0000FC90H表3-3 温度与转换后的数字量的对应关系3.5 模拟加热电路(本设计中以LED灯和继电器模拟加热电路)图3-5 加热电路图当单片机接收到命令0时,继电器吸合,加热电路开始工作;当单片机接收命令
24、1时,继电器断开,加热电路停止工作四、系统软件部分设计4.1系统软件流程图主函数设置定时器为方式2,然后运行头lcd1602文件中的LCD初始化函数,串口初始化函数,以及ds18b20头文件中的读取温度函数,再通过数组显示温度,见图4-1。定时器中断函数采用if选择结构,当sbuf接收到ASCII码0x30,则点亮LED,0x31熄灭LED,0x32就把温度以数组的依次送回手机界面。见图4-2 图4-1主函数流程图 图4-2 定时器中断函数流程图4.2 程序清单见附录二五、系统仿真及实物制作5-4 Proteus仿真原理图见附录三23附录一 Protel DXP原理附录二 程序清单#inclu
25、de #includeLCD1602.h#includeds1820.h#define PINLV 11059200UL /使用11.0592M晶体#define BAUD_9600 9600UL /波特率定义为9600sbit LED = P14;#define uchar unsigned char#define uint unsigned intuchar fh,bw,sw;int i;uint ty1,temp,tempx,tempi;uchar displaytemp16 = temp ;/第一行void UART_INIT(void);/函数声明void delays (unsig
26、ned int us) while(us-);/*串口初始化子函数*T1工作在方式2,波特率9600,开串口中断*/void UART_INIT(void) TMOD=0x20; /定时器1工作在模式2,自动重装模式 SCON=0x50; /串口工作在模式1 TH1=256-PINLV/(BAUD_9600*12*16); /计算定时器重装值 TL1=256-PINLV/(BAUD_9600*12*16); PCON|=0x80; /串口波特率加倍 ES=1; /串行中断允许 TR1=1; /启动定时器1 EA=1; /允许中断void DISPLAY() displaytemp4=:; di
27、splaytemp5=fh; bw=tempi/100; if(bw=0) displaytemp6= ; else displaytemp6=bw+0x30; sw=(tempi%100)/10; if(sw=0) displaytemp7= ; else displaytemp7=sw+0x30; displaytemp8= (tempi%100)%10+0x30; displaytemp9=.; displaytemp10=tempx/10+0x30; displaytemp11= 0xdf; displaytemp12= 0x43; LCD_Write_String(0,1,displ
28、aytemp);/显示第二行/主程序void main()P1=0x00; LCD_initial();UART_INIT();/串口初始化while(1) temp=retemp(); ty1=temp; if(ty10xf000) fh=-; temp=temp; temp+=1; else fh=+; tempi =temp4; tempx=(temp&0x000f)*6.25; DISPLAY(); delays(10);/显示/原地踏步 /*中断服务子函数* 清除RI,同时判断接到的数据*/void uart(void) interrupt 4unsigned char n;/接收数
29、据寄存器if(RI) /是否收到数据 RI=0; /清中断请求n=SBUF; /读入缓冲区的值/*switch(n)case 0X30:LED=1;break;case 0X31:LED=0;break;case 0X32:for(i=0;i11;i+) n=displaytempi; while(TI=0); TI=0; delays(100000);break; */ if(n=0x30)LED=1;if(n=0x31)LED=0;if(SBUF=0x32) for(i=0;i11;i+) SBUF=displaytempi; while(TI=0); TI=0; delays(10000
30、0); 附录三 Proteus 仿真原理图目 录第一章 总论1一、项目概况1二、项目提出的理由与过程6三、项目建设的必要性8四、项目的可行性12第二章 市场预测15一、市场分析15二、市场预测16三、产品市场竞争力分析19第三章 建设规模与产品方案22一、建设规模22二、产品方案22三、质量标准22第四章 项目建设地点25一、项目建设地点选择25二、项目建设地条件25第五章 技术方案、设备方案和工程方案28一、技术方案28二、产品特点30三、主要设备方案32四、工程方案32第六章 原材料与原料供应35一、原料来源及运输方式35二、燃料供应与运输方式35第七章 总图布置、运输、总体布局与公用辅助
