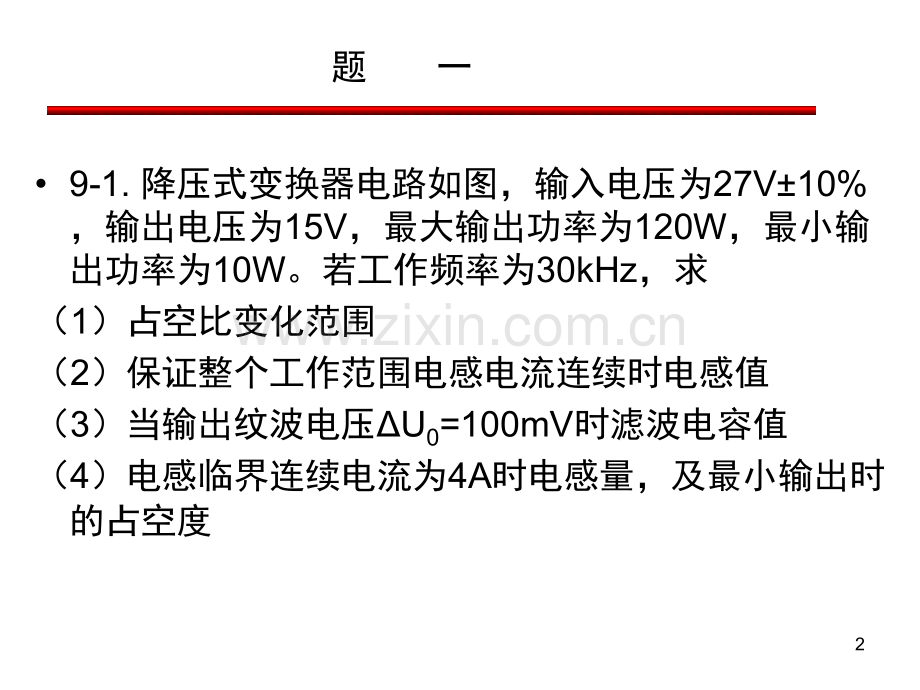

1晶体管功率电路晶体管功率电路习题课习题课29-1.降压式变换器电路如图，输入电压为27V10%，输出电压为15V，最大输出功率为120W，最小输出功率为10W。若工作频率为30kHz，求（1）占空比变化范围（2）保证整个工作范围电感电流连续时电感值（3）当输出纹波电压U0=100mV时滤波电容值（4）电感临界连续电流为4A时电感量，及最小输出时的占空度题 一39-1.降压式变换器电路如图，输入电压为27V10%，输出电压为15V，最大输出功率为120W，最小输出功率为10W。若工作频率为30kHz，求（1）占空比变化范围？好像条件不足啊！假定负载电流是连续的49-1.降压式变换器电路如图，输入电压为27V10%，输出电压为15V，最大输出功率为120W，最小输出功率为10W。若工作频率为30kHz，求（2）保证整个工作范围电感电流连续时电感值 5 69-1.降压式变换器电路如图，输入电压为27V10%，输出电压为15V，最大输出功率为120W，最小输出功率为10W。若工作频率为30kHz，求（3）当输出纹波电压U0=100mV时滤波电容值7，（3）电容按所有工作条件的最大可能计算选取同时有两个变量，消去一个89-1.降压式变换器电路如图，输入电压为27V10%，输出电压为15V，最大输出功率为120W，最小输出功率为10W。若工作频率为30kHz，求（4）电感临界连续电流为4A时电感量，及最小输出时的占空度9（4），最小电流从0.67A变化到4A，电感量从0.19mH变化到0.031mH，电感减小！101.注意连续和继续时占空比变化！2.断续时占空比更小3.最小占空比出现在最小负载电流和最大输入电压条件11理想BOOST变换器如图，输入电压ui=120V20%，输出电压为270V，输出功率为30W300W，工作频率为150kHz，电感电流连续。求：（1）占空比变化范围（2）最小电感值L（3）如果变换器负载突然开路，会发生什么情况？题 二12理想BOOST变换器如图，输入电压ui=120V20%，输出电压为270V，输出功率为30W300W，工作频率为150kHz，电感电流连续。求：（1）占空比变化范围题 二13理想BOOST变换器如图，输入电压ui=120V20%，输出电压为270V，输出功率为30W300W，工作频率为150kHz，电感电流连续。求：（2）最小电感值L 题 二14理想BOOST变换器如图，输入电压ui=120V20%，输出电压为270V，输出功率为30W300W，工作频率为150kHz，电感电流连续。求：（2）最小电感值L 题 二15理想BOOST变换器如图，输入电压ui=120V20%，输出电压为270V，输出功率为30W300W，工作频率为150kHz，电感电流连续。求：（3）如果变换器负载突然开路，会发生什么情况？题 二开路时，输出电压会一直增加，损坏电路16理想BOOST变换器如图，输入电压ui=120V20%，输出电压为270V，输出功率为30W300W，工作频率为150kHz，电感电流连续。题 二其他问题：电感磁芯工作在什么状态？应选用何种材料磁芯？功率管的关断缓冲电路？179-2.升压式变换器另外两种接法如图9-2(a)，晶体管工作在开关状态，电感电流连续，占空度为D，求 。题 三18Q导通时，Q关断时，19 i1maxN1=i2max(N1+N2)i1minN1=i2min(N1+N2)20219-2.升压式变换器另外两种接法如图9-2(b)，晶体管工作在开关状态，电感电流连续，占空度为D，求 。22Q导通时，Q关断时，i1max(N1+N2)=i2maxN1 i1min(N1+N2)=i2minN12324如图所示为单端正激DC/DC变换电路，开关管工作在开关状态，设输出电容足够大输出电压为一平直的直流电压，N1：N2：N3=14：1：14。（1）在图中画出原边开关管Q、D1管、D2管和D3管的电压波形，并标注电压大小(用Ui变量表示)；（2）变换器允许的最大占空比是多少?（3）若输入直流为250V350V，输出直流电压为8V，晶体管开关频率为150KHZ,Q应选用什么类型的开关管？D2应选用什么类型的二极管？D1和D3应选用什么二极管？图？25(1)画出原边开关管Q、D1管、D2管和D3管的电压波形26(2)变换器允许的最大占空比是多少?27 Q 应选用MOSFET D2 应选用快恢复极管 D1和D3 应选用肖特基二极管(3)若输入直流为250V350V，输出直流电压为8V，晶体管开关频率为150KHZ,Q应选用什么类型的开关管？D2应选用什么类型的二极管？D1和D3应选用什么二极管？28题 9-7推挽电路输出接桥式整流成为一个DC/DC变换器，电源电压为60V，如要求输出为24V，负载电阻为0.4欧，晶体管和二极管通态压降分别为1.2V和1V，匝比n=N2/N1=0.5。忽略变压器损耗和其他非理想因素求:(1)平均输入电流；（2）效率；（3）晶体管平均电流；（4）晶体管有效值电流 （5）晶体管承受的峰值电压 推挽DC/DC变换器电路29题 9-7推挽电路输出接桥式整流成为一个DC/DC变换器，电源电压为60V，如要求输出为24V，负载电阻为0.4欧，晶体管和二极管通态压降分别为1.2V和1V，匝比n=N2/N1=0.5。忽略变压器损耗和其他非理想因素求:(1)平均输入电流；如何下手？波形分析！变压器副边矩形波电流幅值I2m=24/0.4=60原边矩形波幅值I1m=nI2m=30平均输入电流？D？Ii=2D*I1m=26.28A30题 9-7推挽电路输出接桥式整流成为一个DC/DC变换器，电源电压为60V，如要求输出为24V，负载电阻为0.4欧，晶体管和二极管通态压降分别为1.2V和1V，匝比n=N2/N1=0.5。忽略变压器损耗和其他非理想因素求(2）效率；1440/1576.8=91.3%输出功率：24V*60A=1440W平均输入功率：60V*26.28A=1576.8W31题 9-7推挽电路输出接桥式整流成为一个DC/DC变换器，电源电压为60V，如要求输出为24V，负载电阻为0.4欧，晶体管和二极管通态压降分别为1.2V和1V，匝比n=N2/N1=0.5。忽略变压器损耗和其他非理想因素求（3）晶体管平均电流；（4）晶体管有效值电流 （5）晶体管承受的峰值电压 思考ing？32题 9-5双管反激电路与单管反激的异同？工作原理？有没有区别？没有？D0.5？D0.5 Uo=nUi（D0.5)33题 9-5双管正激电路与单管正激的异同？工作原理？有没有区别？除功率管承受电压外没有区别，相当于N3=N1D0.5？D必须小于0.534课堂练习BUCK电路当电感电流连续时，画出uA、uL、uQ、uD、iL、iC的波形35电流连续时波形分析电流连续时波形分析uQ ui-uA uD=0-uA36课堂练习BUCK电路当电感电流断续时，画出uA、uL、uQ、uD、iL、iC的波形37电流断续时波形分析电流断续时波形分析uQ ui-uA uD=0-uA38反激课堂习题：工作条件：电流连续根据Q的开关控制波形做出i1,i2,uQ,uD波形39单端反激式变换器单端反激式变换器(Flyback)(A)电流连续电流连续:完整的波形分析完整的波形分析40反激课堂习题：工作条件：电流断续根据Q的开关控制波形做出i1,i2,uQ,uD波形41单端反激式变换器单端反激式变换器(Flyback)(b)电流断续电流断续:波形分析波形分析
