高二物理测量电源的电动势和内阻练习测试题.doc

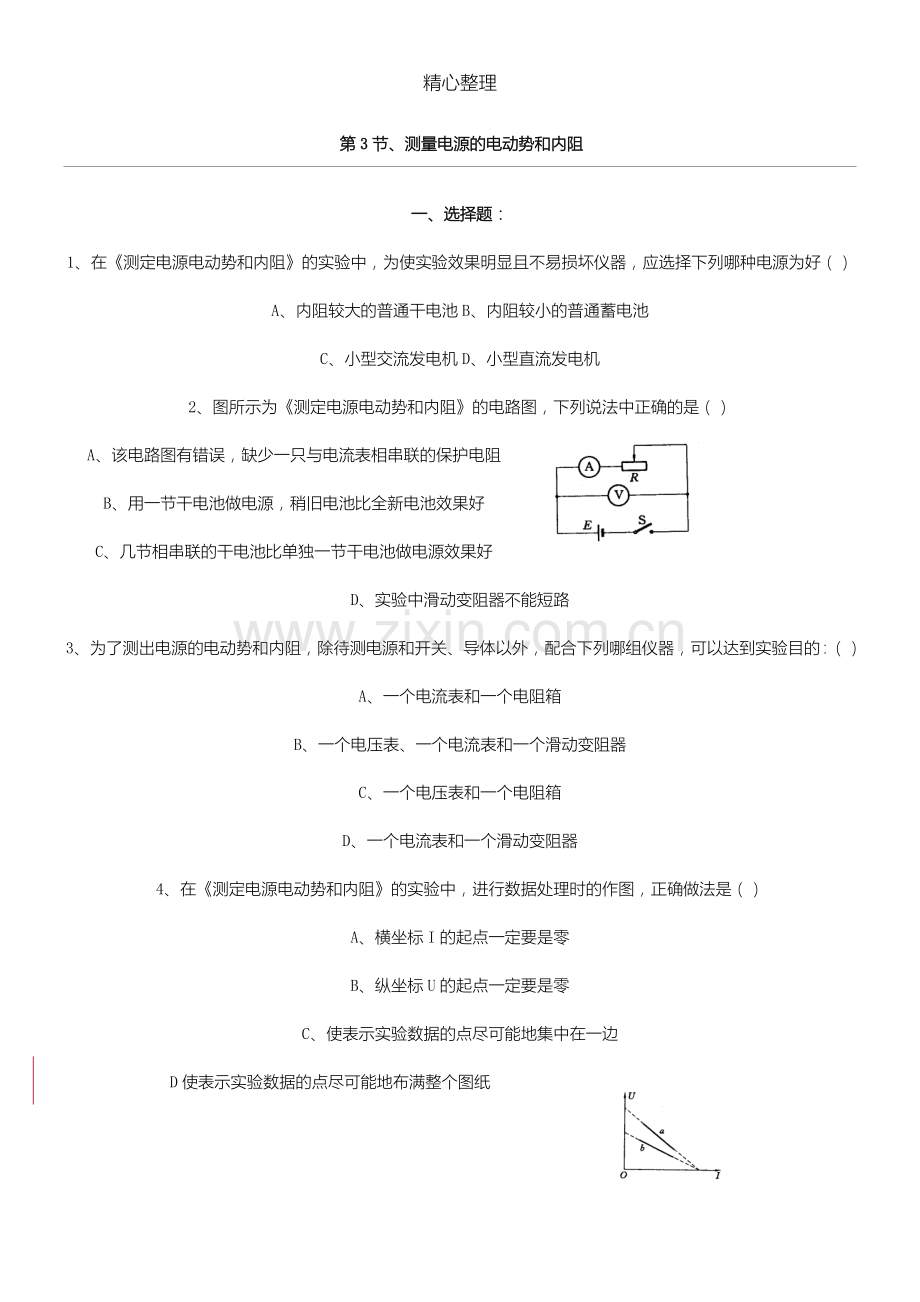

精心整理第3节、测量电源的电动势和内阻一、选择题：1、在测定电源电动势和内阻的实验中，为使实验效果明显且不易损坏仪器，应选择下列哪种电源为好（）A、内阻较大的普通干电池B、内阻较小的普通蓄电池C、小型交流发电机D、小型直流发电机2、图所示为测定电源电动势和内阻的电路图，下列说法中正确的是（）A、该电路图有错误，缺少一只与电流表相串联的保护电阻B、用一节干电池做电源，稍旧电池比全新电池效果好C、几节相串联的干电池比单独一节干电池做电源效果好D、实验中滑动变阻器不能短路3、为了测出电源的电动势和内阻，除待测电源和开关、导体以外，配合下列哪组仪器，可以达到实验目的：（）A、一个电流表和一个电阻箱B、一个电压表、一个电流表和一个滑动变阻器C、一个电压表和一个电阻箱D、一个电流表和一个滑动变阻器4、在测定电源电动势和内阻的实验中，进行数据处理时的作图，正确做法是（）A、横坐标I的起点一定要是零B、纵坐标U的起点一定要是零C、使表示实验数据的点尽可能地集中在一边D使表示实验数据的点尽可能地布满整个图纸5、用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（）A、EaEb、rarbB、EaEb、rarbC、EaEb、rarbD、EaEb、rarb6、如图所示为两个电池的路端电压U随电流I变化的图线，已知图线ab，则两个电池的电动势Ea、Eb和内电阻ra、rb的关系是（）A、Ea=Eb、ra=rbB、EaEb、ra=rbC、EaEb、rarbD、Ea=Eb、rarb7、如图所示是根据某次实验记录的数据画出的UI图线，关于此图线，下列的说法中正确的是：（）A、 纵轴的截距表示电源的电动势，即E3.0VB、 横轴的截距表示电源的短路电流，即I短0.6AC、 电源的内阻r5D、 电源的内阻r1.08、在测量电池的电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5，电流表的内阻为0.5，电压表的内阻为6k。为了减小实验的误差，应当采用的电路是如图所示中的：（）9、下面给出的用伏安法测电池的电动势和内阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是：（）A、测出两组I和U数据，代入方程组，求出E和rB、测出多组I和U数据，代入方程求出几组E和r，最后求出平均值C、测出多组I和U数据，画UI图线，根据图线求出E和rD、测出多组I和U数据，分别求出I和U的平均值，然后代入公式求出E和r二、填空题：1、如图所示为根据实验数据画出的路端电压U随电流I变化的图，由图线可知，该电池的电动势E=V，电池的内电阻r=。2、如图所示的电路中，R1、R2为标准电阻，测定电源电动势和内电阻时，如果偶然误差可以忽略不计，则电动势的测量值真实值，内电阻的测量值真实值，测量误差产生的原因是。2、等于大于电流表具有内电阻3、滑动变阻器短路将滑动变阻器接成一个定值电阻3、在用伏安法测电池电动势和内电阻的实验中，若线路器材接触良好，某同学按实验图10-11连接好电路合上开关以后，发现电流表示数很大，电压表示数为零，移动滑动变阻器的触头，两电表的示数均无变化，产生这样的故障的原因是；又若在实验中出现两电表的示数正常，但移动变阻器触头时，两电表的示数不变化，产生这样的故障原因是。三、实验设计：1、利用电压表和电流表测一节干电池的电动势E和内阻r，电路如实验图10-12所示，图中为粗调滑线变阻器，为微调滑线变阻器，实验得到四组数据如表中所示I(mA)U(V)50.01.3575.01.281001.201501.05(1)表中数据经处理后，可能确定电动势E=_V，内阻r=_。(2)现有滑线变阻器：A(10，1A)，B(500，0.5A)，C(500，0.1A)那么在本次实验中，滑线变阻器应选用_，应选用_。(填“A”、“B”或“C”)2、下面是在测某电池的电动势和内电阻的实验中记录的六组数据请在直角坐标系中画出UI图，并根据图象算出待测电池的电动势和内电阻U(V)1.371.321.241.181.101.05I(A)0.120.200.310.320.500.573、在测电源电动势和内阻的实验中，用电源、电阻箱、电压表连成如实验图10-13所示电路一位同学记录的6组数据见下表：R/2.03.06.0101520U/V1.301.361.411.481.491.50试根据这些数据在坐标纸上选择适当的坐标轴，并在实验图10-14的方格纸上画出图线，根据图线读出电源的电动势E=_V，求得电源的内阻r=_。第3节、测量电源的电动势和内阻同步试题答案一、选择题：1、A2、BD3、ABC4、D5、A6、B7、AD8、A9、C二、填空题：1、1.50.6252、等于大于电流表具有内电阻3、滑动变阻器短路将滑动变阻器接成一个定值电阻三、实验设计：1、1.53BA2、略3、1.530.3513、B14、A
