AutoCAD2007教学课件.ppt

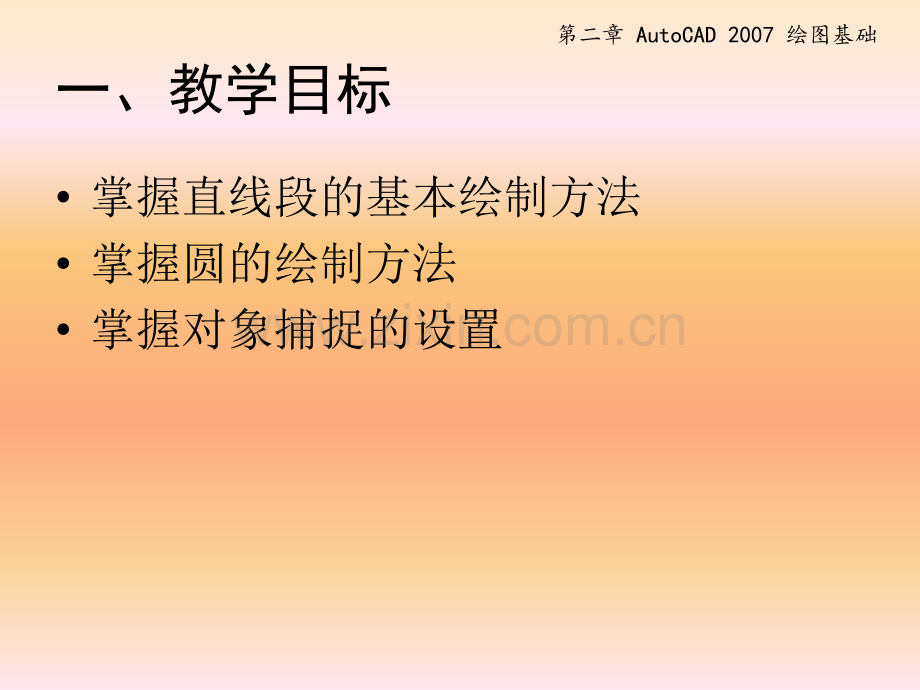

第二章 AutoCAD 2007 绘图基础2-1绘制三角形的内切圆第二章 AutoCAD 2007 绘图基础一、教学目标掌握直线段的基本绘制方法掌握圆的绘制方法掌握对象捕捉的设置第二章 AutoCAD 2007 绘图基础二、任务分析二、任务分析 每一张机械图样都是由简单的基本图形元素组成的，包括直线、圆、圆弧、矩形等，掌握这些基本图形的画法是整个CAD绘图的基础。通过绘制课本P11 图21 所示三角形内切圆，介绍AutoCAD 2007中直线和圆的绘制方法以及精确捕捉绘图辅助工具 的使用。P11 图21 三角形内切圆第二章 AutoCAD 2007 绘图基础三、实践操作1.新建“三角形内切圆.dwg”文件2.绘制任意三角形直线命令（鼠标操作）对象捕捉命令3.绘制内切圆圆命令（“三点”方式画圆）第二章 AutoCAD 2007 绘图基础四、相关理论1.对象捕捉2.直线3.构造线4.圆第二章 AutoCAD 2007 绘图基础1.1.对象捕捉对象捕捉 在绘图过程中，需根据对象的一个点（曲线的中点、端点、交点等）来绘制图形。启动对象捕捉工启动对象捕捉工具，将十字光标强具，将十字光标强制性地准确定位在制性地准确定位在对象的特定位置上。对象的特定位置上。第二章 AutoCAD 2007 绘图基础小知识对象捕捉是AutoCAD中最为重要的工具之一，使用对象捕捉可以精确定位精确定位，使用户在绘图过程中可直接利用光标直接利用光标来准确地确定目标点来准确地确定目标点，如圆心、端点、垂足等等。第二章 AutoCAD 2007 绘图基础小知识对象追踪有助于按指定角度或与其他对象的指定关系绘制对象。当“自动追踪”打开时，将有助于以精确的位置和角度创建对象。“自动追踪自动追踪”包括两包括两种追踪选项：种追踪选项：“极轴追踪极轴追踪”和和“对象捕捉追对象捕捉追踪踪”。可以通过状态栏上的“极轴”或“对象追踪”按钮打开或关闭“自动追踪”。与对象捕捉一起使用对象捕捉追踪与对象捕捉一起使用对象捕捉追踪。必须设置对象捕捉，才能从对象的捕捉点进行追踪。第二章 AutoCAD 2007 绘图基础小提示对象捕捉的设置 不要一次将太多的对象捕捉特征点设置为选中状态，否则系统在自动捕捉特征点时会引起混乱，影响绘图。第二章 AutoCAD 2007 绘图基础2.2.直线直线 用于在两点之间绘制直线，按用户给定的起点和终点绘制一系列连续的直线段，每条直线段都是一个独立的对象。第二章 AutoCAD 2007 绘图基础调用方法选择下拉菜单“绘图|直线”命令绘图工具栏“直线”按钮快捷键“L”命令格式第二章 AutoCAD 2007 绘图基础操作方法鼠标拾取绘图区点的方式（指定起点，拖出方向，输入长度，点击确定）命令行输入点的坐标的方式第二章 AutoCAD 2007 绘图基础例题：用鼠标拾取绘图区点来绘制如下图形（F8正交打开）第二章 AutoCAD 2007 绘图基础例题：用点的绝对直角坐标来绘制课本P15图214等腰直角三角形第二章 AutoCAD 2007 绘图基础练习题第二章 AutoCAD 2007 绘图基础练习题第二章 AutoCAD 2007 绘图基础3.3.构造线构造线 向两端无限延伸的直线。在辅助绘图时经常用到。第二章 AutoCAD 2007 绘图基础调用方法选择下拉菜单“绘图|构造线”命令绘图工具栏“构造线”按钮快捷键“XL”第二章 AutoCAD 2007 绘图基础命令格式第二章 AutoCAD 2007 绘图基础4.4.圆圆 圆是图形中一种常见的实体，是构图的基本单元，它可以表示表示柱、轴、孔柱、轴、孔等。是一种封闭的曲线，一个单独闭合对象。第二章 AutoCAD 2007 绘图基础调用方法选择下拉菜单“绘图|圆”命令绘图工具栏“圆”按钮快捷键“C”第二章 AutoCAD 2007 绘图基础命令格式第二章 AutoCAD 2007 绘图基础命令格式（续）第二章 AutoCAD 2007 绘图基础例题：用“相切、相切、半径”和“相切、相切、相切”方式画圆来绘制如下图形第二章 AutoCAD 2007 绘图基础例题：用“相切、相切、半径”来绘制如下图形第二章 AutoCAD 2007 绘图基础练习题第二章 AutoCAD 2007 绘图基础练习题第二章 AutoCAD 2007 绘图基础五、课堂作业课本P19第1题第二章 AutoCAD 2007 绘图基础2-2绘制空心轴第二章 AutoCAD 2007 绘图基础一、教学目标掌握图层的设置了解坐标系统熟练运用直线命令操作掌握直线的编辑操作第二章 AutoCAD 2007 绘图基础二、任务分析 绘图时应采用国家标准规定的图线线型和画法。国标中机械制图的线型有9种。通过绘制下图 所示空心轴，介绍AutoCAD 2007中图层设置方面的相关知识。P20 图227 空心轴第二章 AutoCAD 2007 绘图基础三、实践操作1.新建图层设置图层线型（加载线型）设置图层线宽设置图层颜色设置当前图层2.绘制轴的中心线直线命令第二章 AutoCAD 2007 绘图基础四、相关理论1.图层图层删除对象特性的修改（Esc键）2.正交3.点的坐标输入绝对直角坐标点的输入相对直角坐标点的输入绝对极坐标点的输入相对极坐标点的输入第二章 AutoCAD 2007 绘图基础1.图层 图层可以用来管理和控制复杂的图形，不同属性的实体可建立在不同的图层上，若要对实体属性进行修改，可通过图层即可快速、准确地达到目的。第二章 AutoCAD 2007 绘图基础注意对象特性的修改 “颜色控制”“线型控制”和“线宽控制”列表框分别只能改变实体的颜色、线型、线宽，要改变图层特性需通过“图层控制”列表框和“图层特性管理器”来改变。第二章 AutoCAD 2007 绘图基础2.正交 用于将光标强行控制在水平或垂直方向上，以辅助绘制水平或垂直的线段。第二章 AutoCAD 2007 绘图基础3.点的坐标输入方式绝对直角坐标点的输入绝对直角坐标点的输入（以坐标系原点为参考点来定（以坐标系原点为参考点来定位其他点）位其他点）表达式（表达式（X,Y,Z）相对直角坐标点的输入相对直角坐标点的输入（某一点对于参考点的（某一点对于参考点的X轴、轴、Y轴、轴、Z轴三方向上的坐标差）轴三方向上的坐标差）表达式（表达式（X,Y,Z）第二章 AutoCAD 2007 绘图基础3.点的坐标输入方式（续）绝对极坐标点的输入绝对极坐标点的输入（以坐标系原点作为参考点，通过（以坐标系原点作为参考点，通过某点相对于原点的极长和角度来定某点相对于原点的极长和角度来定义）义）表达式（表达式（L）相对极坐标点的输入相对极坐标点的输入（某点相对于参考点的极长距离和（某点相对于参考点的极长距离和偏移的角度来表示的）偏移的角度来表示的）表达式（表达式（L）第二章 AutoCAD 2007 绘图基础注意动态输入（DYN按钮）AutoCAD2007新增“动态输入”功能，对于第二点和后续的输入点，系统都会以相对坐标点表示，即在坐标值前自动加入一个“”符号。使用绝对坐标时，需关闭“动态输入”。第二章 AutoCAD 2007 绘图基础例题：用点的相对直角坐标绘制如下图形第二章 AutoCAD 2007 绘图基础例题：用点的坐标来绘制如下图形第二章 AutoCAD 2007 绘图基础五、课堂作业课本P29第1题第二章 AutoCAD 2007 绘图基础2-3绘制图框和标题栏第二章 AutoCAD 2007 绘图基础一、教学目标掌握矩形的绘制方法掌握图线的偏移掌握图线的修剪掌握图幅及标题栏的设置标准第二章 AutoCAD 2007 绘图基础二、任务分析 在现代工业生产中，为了便于组织生产、管理及技术交流，图样的格式、图纸的大小都需要有一个统一的规定，即制图标准。基本幅面代号A0(841*1189)、A1(594*841)、A2(420*594)、A3(297*420)、A4（210*297）通过绘制右图，介绍AutoCAD 2007中基本构图单元矩形的绘制方法及一些图形修改操作（对象修剪、对象偏移、对象分解操作等）。P30 图253 A3图框和标题栏第二章 AutoCAD 2007 绘图基础三、实践操作1.新建文件 设置图层、辅助绘图参数2.绘制幅面矩形框3.分解幅面矩形框4.绘制图框5.绘制标题栏6.修剪标题栏7.修改线型第二章 AutoCAD 2007 绘图基础四、相关理论1.矩形操作2.偏移操作3.修剪操作第二章 AutoCAD 2007 绘图基础1.矩形 用于绘制标准的矩形或具有一定特征的矩形，比如倒角矩形、圆角矩形等。所绘制的矩形都是一个独立的对象。第二章 AutoCAD 2007 绘图基础调用方法选择下拉菜单“绘图|矩形”命令绘图工具栏“矩形”按钮快捷键“rec”命令格式第二章 AutoCAD 2007 绘图基础第二章 AutoCAD 2007 绘图基础2.偏移 用于将对象以一定距离或指定的点进行偏移复制，偏移后的对象大小可以改变，偏移后的对象大小可以改变，形状一般保持不变形状一般保持不变。第二章 AutoCAD 2007 绘图基础调用方法选择下拉菜单“修改|偏移”命令修改工具栏“偏移”按钮快捷键“O”第二章 AutoCAD 2007 绘图基础命令格式第二章 AutoCAD 2007 绘图基础注意 利用偏移命令偏移对象时，当选择好偏移对象后，可用鼠标拾取点的方式确定偏移方向，向哪个方向偏移，可在该方向上拾取一点即可。第二章 AutoCAD 2007 绘图基础3.修剪 用于沿指定的修剪边界修剪掉目标对象中不需要的部用于沿指定的修剪边界修剪掉目标对象中不需要的部分，所选的修剪边界与目标对象可以相交，也可以不相交。分，所选的修剪边界与目标对象可以相交，也可以不相交。第二章 AutoCAD 2007 绘图基础调用方法选择下拉菜单“修改|修剪”命令修改工具栏“修剪”按钮快捷键“tr”命令格式第二章 AutoCAD 2007 绘图基础注意 在修剪操作过程中，当修剪边界确定后，选择要修剪的对象，鼠标点击或框选哪部分，就删除哪部分。当对象只剩下最后一部分，是无法修剪当对象只剩下最后一部分，是无法修剪的。需要选中对象，的。需要选中对象，Delete键或修改工具键或修改工具栏中的栏中的“删除删除”按钮，来删除对象。按钮，来删除对象。第二章 AutoCAD 2007 绘图基础例题：绘制如下图形第二章 AutoCAD 2007 绘图基础例题：绘制如下图形第二章 AutoCAD 2007 绘图基础五、课堂总结1.矩形操作尺寸方式绘制对角点方式绘制2.偏移操作定距方式绘制定点方式绘制（课本P37）3.修剪操作修剪到有实际交点修剪到隐含交点（课本P38）第二章 AutoCAD 2007 绘图基础六、课堂作业课本P39第1题
