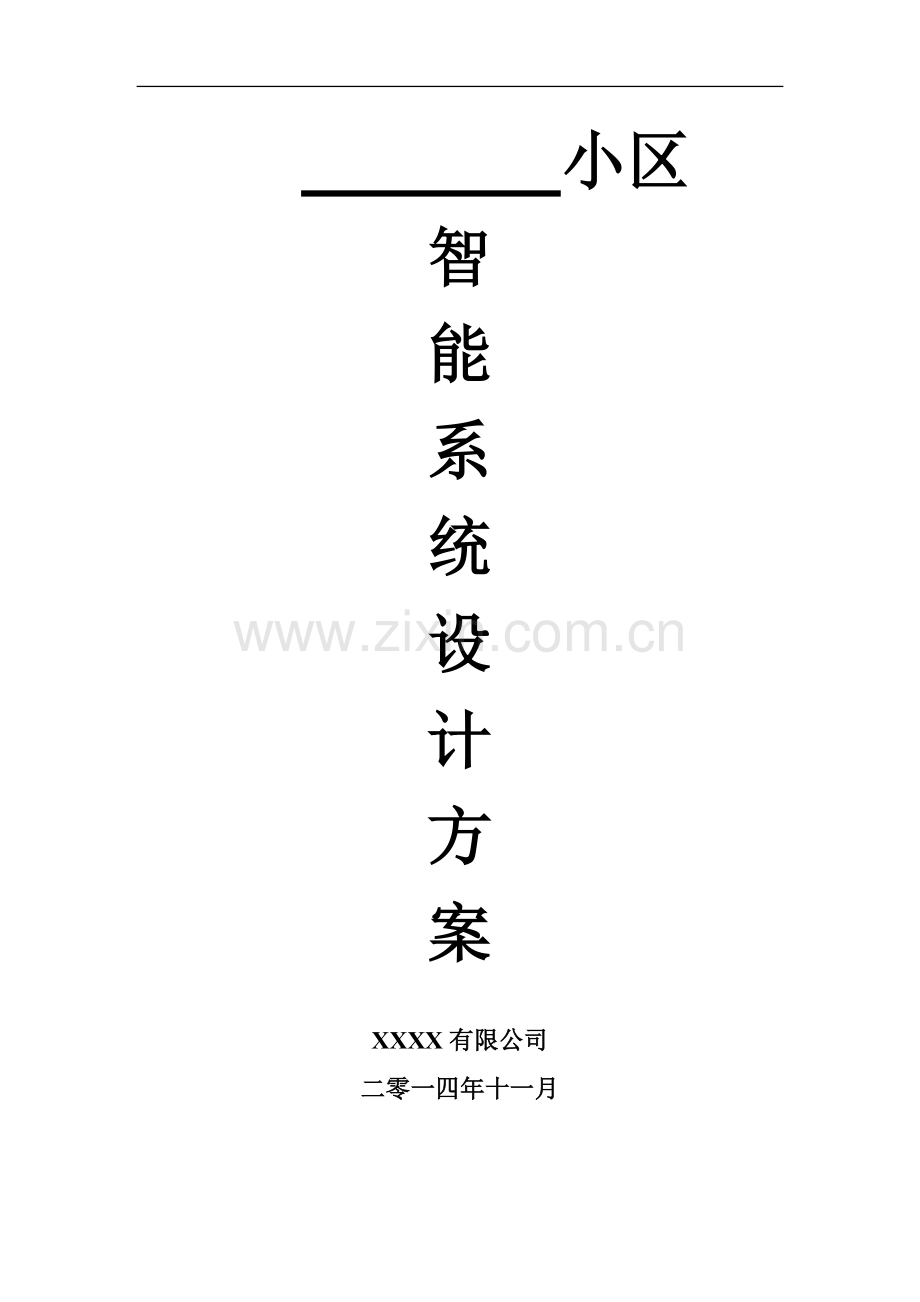

柏朗斯网线联网楼宇对讲方案.doc

小区
智
能
系
统
设
计
方
案

XXXX有限公司
二零一四年十一月

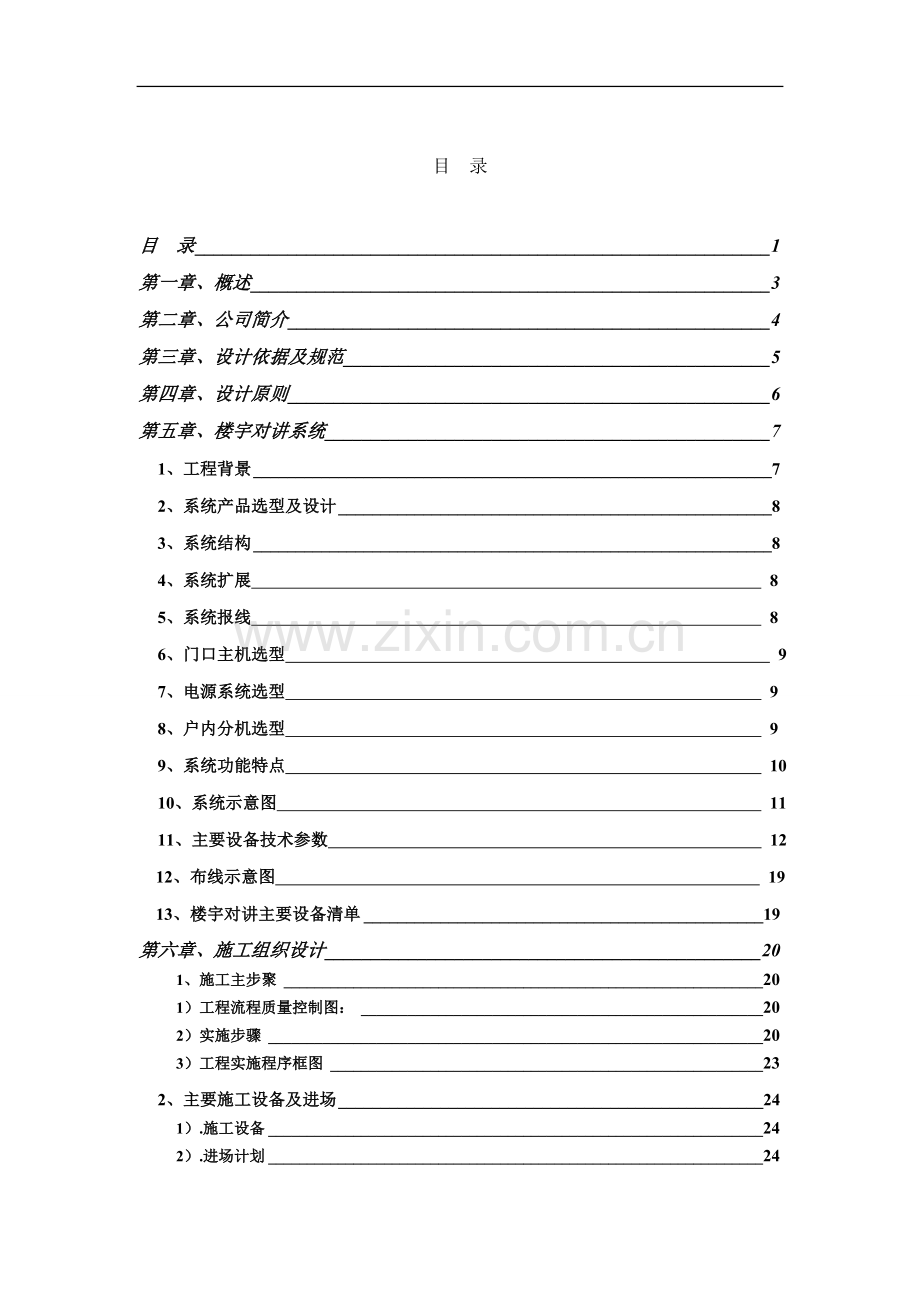

目 录

目 录 1
第一章、概述 3
第二章、公司简介 4
第三章、设计依据及规范 5
第四章、设计原则 6
第五章、楼宇对讲系统 7
1、工程背景 7
2、系统产品选型及设计 8
3、系统结构 8
4、系统扩展 8
5、系统报线 8
6、门口主机选型 9
7、电源系统选型 9
8、户内分机选型 9
9、系统功能特点 10
10、系统示意图 11
11、主要设备技术参数 12
12、布线示意图 19
13、楼宇对讲主要设备清单 19
第六章、施工组织设计 20
1、施工主步聚 20
1）工程流程质量控制图： 20
2）实施步骤 20
3）工程实施程序框图 23
2、主要施工设备及进场 24
1）.施工设备 24
2）.进场计划 24
3、劳动力安排计划 24
1）负责人安排 24
2）劳动力安排 25
4、确保工程质量的技术组织措施 26
5、确保安全生产的技术组织措施 28
6、确保文明施工的技术组织措施 30
7、确保工期的技术组织措施 31
8、验收标准 32
9、人员培训计划及措施 33
10、其他事项 33
11、对讲系统工程控制管理表格 34
第八章、 售后服务保障 39
附表：设备配置清单

设 计 方 案
第一章、概述
随着改革开放的深入和市场经济的迅速发展、提高，城市流动人口大量增加，带来许多不安定因素，社会治安形势严峻，刑事案件特别是入室盗窃、抢劫案件居高不下。基于目前我国的现状，以安全技术防范为主，辅以视频、通讯、网络系统将成为小区智能化系统的主流。为适应当今社会经济、技术、办公、文化生活水平的日益提升的趋势，建筑业在自动化、信息化、安全化等方面的功能需求也越来越强大，同时也更加完善。

我国国民经济和人民生活水平的不断提高，人们对自己的居住条件及环境要求越来越高。为小区住户提供一个开放、自然的空间，创造一个整体“安全、方便、文明”小区，建立一套行之有效的楼宇对讲系统更是十分必要，目前房地产市场争日益激烈，如何提高房屋的附加值，增加房屋的卖点亦是房产商关注的重点;在提高物业管理水平和维护社会安定起到重大的作用。楼宇对讲系统作为保障居住安全的最后一道屏障，被人们喻为居家生活的"守护神"。国家建设部在1999年4月下达了《全国住宅小区智能化技术示范工程建设工作大纲》，对智能小区的标准化建设进行规范。小区智能化系统集成近年来以相当快的速度在发展，为确保小区住户的安全，小区安防系统必须满足"安全可靠、经济有效、集中管理"的要求。

第二章、公司简介
佛山市顺德区柏朗斯安防科技有限公司是一家专业从事智能化楼宇安防系统，集研究、设计、制造、销售服务于一体的高科技生产厂商。
柏朗斯-由一批经验丰富、有强烈进取心和创新意识的技术研发人才及适应现代化要求的管理人才组成，拥有先进的生产设备和全系列品质监控检测设施，具有完善的品质、工艺保证体系；从而大大提高了前沿开发、品质控制、后续支持能力，这就是柏朗斯品牌的优势。
公司以质量决定生存，效率决定发展，创新决定永续的经营理念。赢得广大客户良好的口碑。未来---柏朗斯安防科技将继续迎接新的挑战，以优秀的企业为榜样，学习其先进的管理经验，以高度的敬业精神，做好自己的每一份工作，打造安防名牌，缔造人性空间而努力奋斗。
公司技术实力雄厚，生产工艺先进，检测设备齐全，在引进国外先进技术和生产工艺基础上，柏朗斯安防科技依靠不断的开拓创新，立足“技术决定市场、服务创造价值”的经营理念，努力将公司发展成为安防行业一流企业，使BOLANGSI品牌成为技术起点高、性能优异、品种齐全、质量可靠、售后服务完善，深受广大客户信赖的品牌产品。 公司由一批经验丰富、有强烈进取心和创新意识的技术研发人才及适应现代化要求的管理人才组成，拥有先进的生产设备和全系列品质监控检测设施，具有完善的品质、工艺保证体系；从而大大提高了前沿开发、品质控制、后续支持等能力。
柏朗斯安防科技创一流安防品牌柏朗斯安防科技致力于在楼宇可视对讲领域开拓创新，并依靠先进的管理措施和富于底蕴的企业文化不断提升品牌的美誉度和竞争力，使柏朗斯安防科技（BOLANGSI）成为知名品牌。
企业的目标体系：
柏朗斯安防科技员工通过对企业精神、企业价值观和发展目标的认同，使公司具有强大的向心力和凝聚力。
公司产品目标：
---------树立企业形象，创BOLANGSI楼宇对讲品牌。
我们的产品销售覆盖地区有：
广东、云南、贵州、四川、江西、浙江、上海、北京、天津、山东、新疆、辽宁、河南、黑龙江、福建、重庆、山东、湖南、宁夏、浙江、江苏、甘肃、广西、湖北等地。

凭借我公司自身拥有的众多中高级技术人员，多年来投身智能社区建设,在不断进取与时俱进的理念下提供如下服务:
1、建筑自动化管理系统：
1) 楼宇设备自控系统（BAS）综合保安管理系统（SA）
2) 公共/紧急广播系统（PA）智能卡管理系统（IC）
3) 停车场管理系统（PM）宾馆客房控制器系统（RC）
4) 综合布线系统（SCS）

技术与经济的联姻是21世纪全球进入新经济时代的突出特征，主宰企业命运的已不是资本而是技术、经营理念和成长战略。公司近年来不断调整不同时期的经营方针，以保持创新意识和能力以及公司运营的综合竞争力。WTO的加入，一方面使行业竞争更加激烈，另一方面给国内行业提供更大的发展机遇，企业要生存谋发展，唯有把握质量大关，提供顾客能够信赖的品质，不断降低成本，在提供合理品质，准确交期，有竞争力的价格和完善的服务的基础上，谋求行业的领导地位。公司将一如既往坚持这种走向，始终调整好竞争态势，保持最佳竟技状态，为广大客户提供低成本的优质服务。

第三章、设计依据及规范
⑴ 《民用建筑电气设计规范》JGJ/T16－92、GA/T74－94；
⑵ 《中华人民共和国公共安全行业标准》（GA38－92）
⑶ 《电气装置安装工程施工验收规范》GBJ232－90、92；
⑷ 《全国住宅小区智能化技术示范工程工作大纲》
⑸ 《住宅小区安全技术防范系统要求》DB31/294-2003
⑹ 《住宅设计规范》（GB50096-99）
⑺ 《智能建筑设计标准》GB/T 50314-2000
⑻ 《智能建筑设计标准》EBD－030－95；
⑼ 《智能建筑工程质量验收规范》GB50339-2003
⑽ 《安全防范工程验收规则》GA 308-2001
⑾ 《安全防范工程程序与要求》GA/T75－94；
⑿ 《民用建筑电气设计规范》（JGJ／T16－92）
⒀ 《楼宇对讲电控防盗门通用技术条件》
⒁ 《居住区智能化系统配置与技术要求》（CJ/T174-2003）
⒂ 《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
⒃ 《民用建筑电气设计规范》JGJ/T16-92
⒄ 《电缆线路施工及验收规范》GB50168-92
⒅ 《建筑电气安装工程质量检验评定标准》GBJ303-88
⒆ 《质量体系设计、开发、生产、安装和服务的质量保证模式》GB/T19001-1994
⒇ 本公司有关施工、施工质量、安全生产、技术管理等文件；

第四章、设计原则
1.集中标准的管理模式
系统结构设计要与系统应用时管理体系相配套，将科技手段与工作管理有机结合，才能发挥系统的最大作用。按照住宅小区的管理模式，对讲系统应当以集中管理为主，可以在小区物业管理中心建立中心控制室，所有系统集中在中心控制室进行管理，以节约人力，提高效率。
2.系统规模和可扩展性
根据住宅小区现在的规模和要求,使系统形成了一定的规模。
从长远考虑，小区旁边还将建设更多的住宅小区，这对系统的扩容能力提出了很高的要求。
3.采用先进成熟的技术
目前，对讲系统正处于高速发展阶段，各种新技术不断的被应用到对讲系统中。本小区的定位要求系统具有先进的功能，但在先进的同时，可靠与安全是前提，因此，本系统在设计时选择采用已得到成熟应用的先进技术，设备选择佛山市顺德柏朗斯安防科技有限公司的楼宇对讲，并结合现场的实际情况，选择合适的设备。
4.系统安全性
系统的安全性主要取决于选型和传输设计，设备选择方案，根据设备的工作环境进行选择。

5.与小区内景观设计协调
小区较大景观各异，对讲系统应当与之协调配套,分机外壳可根据业主选择。分机、主机等设备，高档豪华,美观大方；

第五章、楼宇对讲系统
1工程背景
小区共有 个单元 户,采用网线通 寸彩色可视数码联网系统；
本系统建成后应能够实现以下功能：
l 管理中心机、围墙机、单元门口机、住户室内分机均可实现通话。
l 来访客人、住户可通过围墙闸口机呼叫小区内任一分机住户室内分机与之通话，住户可通过视频确认来访人员并用分机远程给来访者开启电锁。
l 来访客人、住户可通过单元主机呼叫室內分机、管理中心与之通话；住户分机、管理中心机可通过视频确认来访人员并可远程打开单元门电锁。
l 所有住户室内分机均可互换，设置房号。
l 住户室内分机均可实现安防报警功能，报警信息可通过远程系统信号发送到管理中心，管理中心及时掌握报警信息而作出相应处理。
l 室内分机均可实现接收物业管理中心发出的中文信息。
l 围墙机、单元门口机可实现刷卡开、密码开锁，密码可随意更改。
l 管理中心可通过电脑软件对小区内门禁系统统一管理；也可实现住户门禁卡一卡通或对应门禁开锁功能，同时可限时限次使用。
l 系统通过微电脑控制实现故障户户隔离，系统安全可靠，分机待机低功耗，省电省钱

2、系统产品选型及设计
根据上述设计目标、设计原则及用户要求，选用可视编码对讲系统,该系统采用先进国际技术和生产工艺，具有呼叫、对讲、开锁、等功能；系统结构为微电脑控制模块化总线结构，安装和维护都比较方便、快捷；产品外观美观大方，性能稳定。
对讲系统采用编码式 门口主机、分机可采用 寸可视分机 楼层保护器、 系统电源箱、闭门器、电控锁等组成。
门口主机采用铝合金面板、美观大方、坚固耐用，电源35V直流供电，电路性能稳定，电路开锁可靠，面板按键有夜视功能，所有的分机接入楼层解码器，实现户户隔离解码功能；分机可以多通话等；分机采用平面设计，壁挂式安装于墙体上，美观大方。
3、系统结构
系统采用分级式结构，门口主机与住户机与解码器间采用单一网线式布线，标准RJ45水晶头连接，从解码器进户采用星形连接。采用这种结构一方面可以节省材料，减少工程量，而且大大提高了系统的可靠性和稳定性，当一分机短路或故障时仅影响本分机，对其他用户不造成任何影响。 楼宇对讲智能化具体可分为三个部分：
前端：围墙闸口机形成小区外部安全屏障（小区保安室）。
中端：（单元出入口）：单元可视门口机、电控锁组成一道出入口安全保护屏障。
末端（住户居室）：由分机组成，完成通讯、视频、控制、开锁。
4、系统扩展
现单元采用的是可视联网系统；系统可通过联网控制器实现小区联网、信息发布、门禁联网等功能。联网部分：（围墙机、中心管理机）访客可通过围墙机呼叫小区内任一住户；实现通话、视频；由住户室内分机为其遥控开锁；单元门口机及住户分机均可呼叫中心管理机实现通话；中心管理机可以监视单元主机图像并给单元门开锁。

5、系统布线及线缆选择
系统布线一般采用网线形与星形混合结构进行布线，楼栋之间和楼层之间采用网线型结构布线。同一个楼层到分机之间采用星形结构布线。
根据其系统结构，系统布线划分三部分：
系统入户分支线（用户线）
系统单元主干线（垂直主干线）
系统联网线（联网水平线）
整个系统都是由网线布线结构
（1）对讲系统入户分支线（用户线）
对讲系统入户分支线是从楼层解码器到室内分机之间的连接线缆。采用一根线（超5类）网线。
（2）对讲系统单元主干线（主干线）
单元门口主机到每个楼层解码器之间的垂直连接线缆。采用一根超5类阻水网线。
（3）系统联网线
联网水平线采用一根超5类阻水网线。
6、门口主机选型
住宅选用 主机，主机面板按键部分内置夜间自动照明键盘，金属外壳和金属按键,并充分考虑防水设计，按键采用防尘、防水的封闭式按键，住户可以钥匙开锁，主机安装在单元门口离地1.4米左右。
7、电源系统选型
（1）可视对讲系统安装专用对讲电源BLS28-DC35V，门禁系统电源安装BLS28-DC18V，当带上18V后备电池时，停电也能正常开锁。可持续24个小时以上。
（2）系统电源供电
采用国标2*1.0护套线，接入220V,给系统长期供电。
8、户内分机选型
用户标配可视分机 每户配一台，采用壁挂式安装于墙体上。
住宅单元内每 户公用一台 楼层解码器，便于总线分支，信号放大，故障隔离，数据信号隔离与过滤。
9、系统功能与特点
该智能化可视对讲系统是集楼宇可视对讲、通讯为一体的多功能管理系统，具体功能特点如下：
1）、可视对讲功能
来访客人在围墙机、单元门口主机上输入相应的房号呼叫住户分机，住户室内分机响铃，住户提机便可与来访客人通话对讲并可以看到访客图像，同时可按分机上的开锁键遥可控开启门锁。来访者进入大门后，防盗门在闭门器的拉动下自动关闭。
2）、密码开锁功能
住户回家时，可利用对讲分机开锁，也可在门口主机上输入相应的密码开启电控锁，该功能可实现每户一密码，密码数4位，且用户可随时更改开锁密码，以确保密码的保密性。
4）、户户隔离功能
整套系统采用故障户户隔离技术，单元内任意一台分机短路或出现故障，不会影响整个单元甚至是整套系统的使用。后期维护方便，省时省力；采用户户隔离技术，分机待机状态下低耗电，长期使用可节省大量的能源和资金。

10、系统示意图：详见附图

² 可视联网主机
² 型号：
² 主要功能
（1） 呼叫室内分机中心管理机并与之通话，室内分机可遥控开启门囗电锁；
（2） 接受门禁信号开锁（限门禁功能主机）；
（3） 单户故障不影响系统工作；
（4） 数码主机最大容量为9999个分机；
（5） 分机房号在程序上编集；可输入4位房号。
（6） 静态时分机功耗极低；
（7） 传输方式：电脑选码；
（8） 夜光键盘，方便用户夜间使用；
（9） 住户回家时，可利用对讲分机开锁，也可在门口主机上输入相应的密码开启电控锁，该功能可每户独立一个开门密码，密码数为4位，且用户可随时更改开锁密码，以确保密码的保密性；
（10） 住户回家时，无论是通过地下停车场的门禁，还是通过首层门口主机都能刷卡开启单元门，可与其它系统做成一卡通功能；
（11） 工业级主机芯片原料,性能稳定；
（12） 加多门控制器可多门口机控制多出入口；

² 主机技术参数：
直流电压
DC35V±10%
静态电流
70mA
环境温度
-20 ℃～ 55℃
音频输出
50mW
失真度
<2%
相对湿度
20%-95%
灵敏度
≤30mV
通话时间
45秒，
输出功率
≥100mW
信噪比（dB）
41dB
主机受压等级
≥50N
安装方式:
嵌入式
表面尺寸：

安装尺寸：

² 7寸可视分机
型号：
² 功能特点：
（1）、当来访者按门口主机上输入相应号码选呼住户分机时，住户分机响铃，分机清晰看到主机图像；按通话键可进行双向通话，住户可按分机上的开锁键，可进行遥控开启单元门上的电控锁；
（3）、分机号码在单元门口主机上设置。
（4）、守候时分机进入低功耗状态，停电延时供电12小时（通话、开锁部分均可达到）；
（5）、12首和弦铃音选择；
² 分机技术参数：
工作电压
平时不供电，呼叫接通才供电（9-10V）
工作电流
≤200mA
静态电流
≤5mA
环境温度
-20℃ ～ 55℃
相对湿度
10%～95%
失真度
≤2%
分机阻燃等级
符合国家标准
分机应答通道信噪比
≥53dB
叫号声级
70dB
灵敏度
≤20mV
振铃时间
30秒
通话时间
30秒
输出功率
≥5mW
安装方式
壁挂式

²
²
²
²
²
²
²
²
²
²

² 系统电源功能特点：
² 型号：BLS28-DC35V
防雷、短路、过压、过流、过热保护，不掉电性；
向楼层解码器及多门控制器供电，可带多个楼层解码器，同时给音频供电,。
系统电源技术参数：
电压适用范围
AC24V~35V
环境温度
-20 ℃～ 55℃
输出功率
DC35V1.5A
绝缘电阻
正常条件>2000mΩ
湿热条件>2000mΩ
相对湿度
20%-95%
漏电电流
≤0．12mA
过流保护
符合国家关于过流保护标准要求
受压等级
≥50N

12布线示意图

13楼宇对讲主要设备清单：(见附页)

第六章、施工组织设计
1、施工主步聚
1）工程流程质量控制图：

2）实施步骤
设备安装是整个工程的重要组成部分，其涉及范围之广，设备数量之多充分显示了安装工程的复杂性。并且，可视对讲范畴之内的设备供应商均提供成套的系统，这就要求保征系统的整体性能，除了保证单件设备的品质外，还需保证系统的安装质量，这又充分显示了安装工程的重要性。
这里我们将具体的工程实施细节部分，均纳入设备安装的范围之内，这不仅是因为施工部分本身就是最为重要直接主要的工程操作细节，且其它相关的设备采购、调试验收等多个环节，都与设备安装有着重要的联系。
这里我们根据自身长期积累的施工经验，建立了一套完整的项目实施步骤，简要说明如下：
施工步骤主要为： 施工图技术交底-----备料-----布线安装-----联机调试-----竣工验收资料-----验收-----培训。
（1）施工图技术交底: 合同生效后5天，乙方完成对投标方案的优化设计和施工图修改，并提交施工进度计划报甲方及监理单位确认，完成与其他专业的协调，立即进行图纸会审工作，以减少施工图中的差错，保证和提高工程质量。项目经理及专业技术人员认真阅读施工图，熟悉图纸内容和要求，把疑难问题整理出来，问题记录下来，在现场交底时与甲方协调对施工图纸进行适当的调整，保障施工顺利进行。经双方对图纸再次会签后既可进入施工阶段，实际施工中需要设计或施工变更时，需以书面更改单为据，经双方会签后方可实施变更。对于图纸的技术交底，应由我方项目部组织，请建设单位、及系统设备供应商或技术指导参加。交底结果形成纪要，由设计、建设、监理、施工多方共同签字并分发，作为施工图补充技术文件。同时设计部与项目经理交底、项目经理与施工队交底、施工班组与施工员交底，做到层层把关、层层落实。做到每个施工人员熟悉现场、了解图纸。
（2） 备料： 包括设备采购与辅材准备。主要针对现场的进度计划和现场的实际需要安排材料的到场。满足现场施工需要，所有器材应在该工序开始前4天到达，以便安排现场检验和试验。对现场库房的管理有专门的人员保障，设立专职的现场检验人员，对器材的现场出入库和质量都严格把关、详细记录。
（3）布线安装： 施工进度计划依照招标和现场实际情况制定，各系统的布线遵照进度计划进行，处理好住户及物业之间的关系，电井应设有配电箱，主要功能是将220V电压转换成DC35，从而给主机和锁供电。通过弱电井走线方式布线。在进行预留孔洞和预埋线管施工时应与图纸相符。管内穿线、管径利用率一般为40%。管内穿放绞合导线时，管子截面利用率一般为20～25%，管内穿放平行导线时为25～30%穿线管的弯曲半径，在放线缆时不小于线缆外径的10倍；在穿放普通导线时不小于导线外径的6倍。导线出管槽时要穿金属管或金属软管，金属软管每根不得超出1.5m，导线不得有外露部分。
（4）联机调试：严格按国标及相关企业标准进行调试，指标不合格坚决更换，以达到标准之要求。调试前检查图纸资料，设计变更，施工记录，检验记录要齐套。检查设备的规格、型号、数量、备件符合设计。系统施工质量要符合要求。检查电缆有无开路、短路、错线、虚焊、压线抖动等情况。 墙壁电源是否正常。火线、地线是否规范。分项分系统逐个进行单机通电，按设计及有关技术条件进行设备功能检查。如有主电源与备用电源时应分别供电检查其控制功能与有关的功能。分系统正常到系统开通正常运行120小时，可认为系统调试开通。
（5）竣工验收资料准备：整理更改单据、绘制竣工图，汇总各阶段验收报告、使用说明、操作规程、合格证、工程竣工报告、设备交接清单、工程决算书、系统检测报告、试运行报告。
（6）验收：自检、验收。试运行结束后对整个系统进行自检，彻底解决在试运行中的问题，保证系统运行全面正常。然后由建设单位组织，设计、施工、监理单位根据设计任务书要求进行验收，评估验收结果，填写验收报告。如果需要可以组织行业管理的检测部门，对系统进行全面的测试检测。在以上均通过和符合要求后，签署验收意见。验收依据：设计方案、技术方案、竣工图纸资料、试运行报告、竣工报告、系统检测报告、工程决算书、依据国家规范和行业标准。
（7）培训：我方施工进入粗调阶段时，甲方即应派今后的维护人员进行同步培训，调试结束后，再对维护人员进行系统的讲解。以达到今后对设备能进行正常维护的水平。
3）工程实施程序框图
工程总监及领导签批施工文件
配合设计部进行工程初步设计，并提供技术支持
工程总监及领导签批施工方案
任务承担人进行组织安排、设计施工方案
领导签发工程项目记录卡

综合部填工程立项表，报公司备案

1.电缆、连接线加工调度单—电装人员
2.布线材料采购调度单—采购人员

3.外协加工调度单—外协人员

4.配套设备采购调度单—采购人员

5.调试及施工仪器设备调度单—综合部
6.工程施工人员—确定现场施工人员

存档、签发各项调度
工程部人员协助管理部人员打包、发货
系统检验签字

项目负责人协调各环节工作

工程人员按方案填出库单
调度做登记统计
项目负责人检验
工程人员办领用手续
公司领
导签字
调度签字

工程部人员清点装箱,综合部人员检验后在装箱单上签字.
系统联机测试

自 检
申 请
工程
施工
外地

整改

自检
工程人员清点并将设备运到现场
本地 完毕

工 程 初 验
自检人员签属合格
工程验收

整改
有关部门检测，组织验收委员会、验收组、专家组
工程验收

2、主要施工设备及进场
1）.施工设备
除合同中所列述的主要设备器材外，我方还将购置使用如下材料和工具：
膨胀螺钉、防锈漆、银粉漆、绑扎束线带、铁丝、水泥钉、黑胶布、防水胶布、、粘胶带、标签、线槽、前端接线箱、电源线把、电锤、冲击钻、剪线钳、剥线钳、钢锯、对讲机、电焊机、切割机、铝合金折叠梯其它加工配件等。
电视场强仪、接地电阻测试仪、网络测试仪、笔记本计算机、示波器、数字万用表等仪器设备调试时使用。
2）.进场计划
依照工程进度，辅材和工具开工前进入现场。调试仪器设备在布线完成设备安装开始前进入现场。所有辅材、工具、仪器设备均应在甲方专门为施工单位开辟的现场库内，要保证材料质量、要保证仪器设备通过专业计量。项目组也可根据进度计划表的安排施工机械的进场。
3、劳动力安排计划
1）负责人安排
根据系统工程的系统种类和工程量，组成了专门的工作组都有详细明确的分工，确保工程按预定进度要求安全的、高质量的完成，主要成员配置见附表。

2）劳动力安排
项目
工作内容
用工量
计划时间
合计
日历
（人）
（天）
（人天）
楼
宇
对
讲
系
统

采购/检验设备

采购安装配件

现场技术交底

敷设楼层管路

敷设楼道管路

敷设电缆穿线

电缆检测

安装电源及解码器

安装主机设备

安装分机设备

单元系统联机、接地处理

清理现场

调试

验收资料准备

培训

初验

整改

工程验收

总 计
人/ 天

4、确保工程质量的技术组织措施
我公司在整个对讲系统工程实施过程中严格执行行业标准，并在系统方案设计、设备选型、安装前的检测、施工质量、质量检测5个要点上进行质量控制，确保质量目标的实现。

l 技术方案设计图纸实施校对、审核、批准三级审签制度，工艺和质量会签制度，标准化检查制度。确保设计图纸、工艺文件和技术档案完整、准确、协调、统一、清晰。
l 施工、安装设计图纸及必要的技术文件齐套。
l 人员组织，现场了解，图纸资料熟悉，设计人员进行设计交底，现场人员应具备电气专业施工、安装技能与知识，能在各自的工作岗位上保证工程质量，完成各自的任务，同时现场人员要对用户负责，保守系统秘密。
l 管线敷设应符合国家现行的《电气装置安装工程施工及验收规范》及相关规范的规定。如对设计图纸有所变更，须填写变更单据并请上一级的主管设计批准。
l 系统及设备连线图，根据系统设计原理图和所选用的设备进行桌面联试，以此掌握端口特性和系统连线，并以此做出电缆表，电缆表有编号、型号规格、长度、端头的接插件的规格型号。
l 对设计图纸要参照有关安装、施工规范，附以必要的文字说明。
l 全力以赴按照“施工进度表”组织施工，确保工程施工质量和进度。
l 事先做好对讲系统设备安装工程施工和土建、装修工程在工程施工内容界面上的划分和协调，及时配合业主解决各工程在施工过程中的各种矛盾，调节施工中各个薄弱环节。
l 执行月工程调度会制度及文件报告制度，一切以书面方式“工程协调单”进行记录、修改、协调措施等。
l 合理安排整个智能系统施工期间的工程管理人员、技术人员、调试工程师和安装工人的人数以及这些人员的进场时间，建立“人员进场计划表”。
l 严格按照智能系统设计的要求进行工程技术管理，执行和贯彻国家、行业的技术标准和规范。在提供设备、安装要求、对线记录、调试工艺、验收标准等方面安排专人进行技术监督，按照有关的标准和规范，使整个管理处于受控状态。
l 现场工程技术人员要严格把关，凡是遇到与规范和设计文件不相符的情况或施工过程中做了现场修改的内容，都要填写“工程变更单”等，为最后的系统整体调试和开通，建立技术管理档案和数据。
l 对讲系统工程中的技术文件主要包括施工图纸、设计说明、以及相关的技术标准产品说明书、各子系统的调试大纲、各子系统的验收规范和集成系统的功能要求及验收的标准等，我们通过已建立的技术文件收发、复制、修改、审批、归案、保管、借用和保密等一系列的规章制度，对上述技术文件实施有效科学的管理。
l 在系统设计方面：为了保证系统设计的质量，我们首先通过对用户工程概貌的勘察，根据用户提出的使用功能要求和投资对整个系统的规模进行设计。设计的内容包括系统中设备之间的合理配置，设备选型的同时，要考虑系统的可靠性。对每一次设计出台的方案，都要组织有关人员进行论证，使设计方案符合科学性、经济性和先进性的要求。我们认为，符合上述要求的系统才是设计质量有保证的系统。
l 在设备选型方面：系统的可靠性，在很大程度上取决于构成系统的每一台设备的质量。主张采用符合国家和行业有关技术标准的定型产品，确保设备质量。
l 在安装前的检测方面：在设备运往施工现场前，必须根据产品说明书，对每一台选用的设备进行通电检验，只有符合指标要求的设备，才允许进入系统；而对于每个分系统必须进行安装前的桌面联试，只有满足设计要求的分系统，才能进入安装现场。通过采取这种方式，保证被安装的设备都是符合质量要求的设备，保证整个系统设备安装一次到位，杜绝返工，确保工程顺利进行。
l 在安装施工方面：一个系统的整体质量，不仅取决于系统的设备质量，而且和工程安装施工质量在密切的关系，只有经过工程培训、并且持有相关行业许可证的人员才能进入工程现场。
l 在工程质量检测方面：系统测试是工程安装中的重要一环，也是自检过程。在这一阶段，公司依靠先进和测试仪表、仪器，对整个系统进行全面的测试，根据测试结果，对有关设备进行适当调整，使其能符合系统整体性能要求。通过测试达到三个目的：①检查系统设备之间连接关系是否正确，连接件是否安装牢固；②检测系统每一台设备是否都在最佳工作状态，系统性能指标是否符合设计的要求；③检查信息传输质量是否符合设计要求，系统控制是否灵活，对讲系统工作是否可靠，通过调试使系统所有功能达到设计要求。系统的测试工作，由专业技术人员来完成。
l 明确项目经理对不符合质量的工程材料、工艺的处置权。对造成质量问题的人员要严肃处理；对高质量者有奖励措施。

5、确保安全生产的技术组织措施
l 对项目组各级人员进行安全生产教育；
l 建立安全员制度；建立安全生产责任书制度；
l 按照合同要求进行设备材料采购、施工、调试；
l 按照以下流程进行安全检查并形成报告

1. 安全规范
（1）施工人员在进、出施工现场时，必须遵守施工现场对出入的有关规定，对于随身携带的工具、材料如工地管理需进行登记的，必须根据工地要求作好登记，否则由本人负责；
（2）施工人员在施工时注意着装，不允许赤膊上岗，施工现场严禁吸烟；
（3）施工人员必须对公司的工具，设备的安全负责，各种工具应及时保管好，以防损坏或丢失；
（4）尊重他人的劳动，在施工过程中应妥善保管业主的安装设备及其配件材料，爱护建筑设施；对其他专业的安装成品或半成品要加以保护，在施工过程中与其他专业的安装顺序相冲突，应报现场负责人，由现场负责人通过甲方有关人员协商处理；
（5）施工现场的安装原材料应堆码整齐，现场的废料应及时清理到工地管理指定的地点，保证施工现场的安全，整齐，干净及通畅。系统设备安装要有符合规范的接地，接地电阻符合设计要求。
（6）布线要整齐有序，电缆的耐压与允许电流符合设计。电线接头应焊接可靠，注意露处印有电压标志的部分，高压点要有明显的标志。
（7）接线前，要确认准备接入的交流电压是否符合设备规定的值，在任何电器上操作，均应停电作业，并用电笔或万用表检查，确认无电或高压残留电荷放电，再进行工作。
（8）检查设备或拔插接插件，均应切断设备的交流电源。保险上流过的电流为标定值的2倍，且流过两分钟才会熔断，使用的保险丝要注意使用的负载与电压，严禁随意加大或改变原来状态。
（9）布线、安装作业完成后要认真检查接线是否有误，确保人员或设备的安全。

2.人身安全
（1） 按照公司施工安全规定，所有人员在进入施工现场时必须佩带安全帽，安全帽的扣子一定系好；
（2） 高空作业时除佩带安全帽外，必须佩带安全带，并将安全带固定好方可开始作业；
（3） 高空作业时最少2个人一组，除一人在空中作业时，地面必须最少留有一人配合作业；
（4） 在烧焊时，除注意人身安全外，还应注意防火的要求；
（5） 注意与其他专业的施工人员保持好关系，因安装顺序或位置发生冲突时，必须报告现场负责人员，由现场负责人员和其他专业的负责人员协商解决。

3.用电安全
（1）施工过程的临时用电，必须遵守现场对用电的管理，注意安全；
（2）临时用电线路必须可靠，不许乱拉乱接电线，并按照工地管理的要求在其指定的配电柜内接线，根据不同用电设备，作好接地等防护工作；
（3）接触36Ｖ以上电压时，应先断电，再施工，若确需带电作业时，应由有经验的技工或电工现场指导，严禁单人带电作业。
（4）下班时，有关人员必须作好拉闸断电的工作，并将临时线路整理好，锁好开 关箱。

4. 高空作业安全规程
（1） 按安全规范在2米以上的高处作业就算高空作业，应佩带安全带。人字梯、靠锑应用防滑装置，工作时必须放置稳当，并有人扶持或监护，靠梯与地面的角度应在60度为宜。
（2） 登梯工作人员不得带较重工作物，工具应装在工具袋内，以免失落伤人。
（3） 高空使用电钻打孔，站立要稳或采取一定措施，以免失衡。
（4） 作业中下面应有危险标志，其他人员不得逗留或通行。
（5）不准登上靠梯顶端第二节进行工作，也不准两个梯子连接。

5. 墙壁电器安装安全规范
（1）使用电钻、电锤在墙上打孔时，先了解孔位处有无暗线、暗管（水管、暖气管、煤气管等）。
（2）上紧钻头后，别忘取下钻头的上紧钥匙，以防旋转时甩出伤人。
（3）操作时站立要稳，以免失衡。
（4）在交叉立体作业的场合，必须戴安全帽。

6、确保文明施工的技术组织措施
(1) 对施工人员进行文明施工教育
(2) 遵守业主工地的各项制度
(3) 建立文明施工责任合同书制度
(4) 按照技术方案的要求进行施工、调试
(5) 施工队服装整洁，标识明显，工具齐备完好，分类搁置、摆放整齐，保持良好的工作面貌。
(6) 礼貌待人，与各工种紧密配合，虚心诚实、和谐相处、服从已确定的协调指令。
(7) 创造文明工地，树立公司的品牌效应，保障良好的整体工程形象。
(8) 保持库房和工作环境整洁，定期检查工具仪器，爱护
