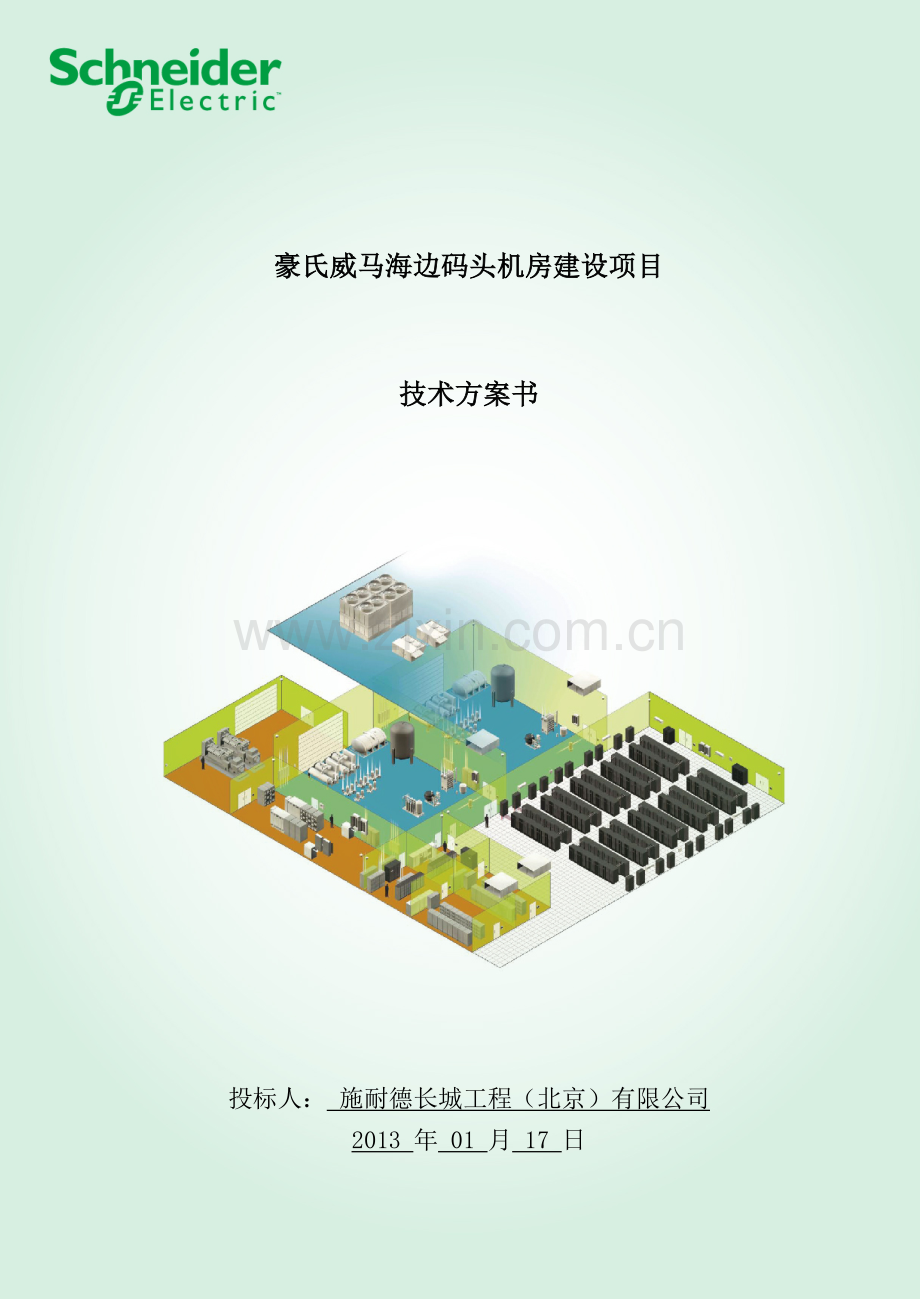

豪氏威马海边码头机房建设项目技术方案建议书.doc

豪氏威马海边码头机房建设项目技术方案书豪氏威马海边码头机房建设项目技术方案书投标人： 施耐德长城工程（北京）有限公司2013 年 01 月 17 日Version 1.0施耐德长城工程（北京）有限公司 9 Last changed: 5/20/2024 at2:23:12 上午版权说明本文件中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明，均为保密信息。任何个人、机构未经甲方与施耐德长城工程（北京）有限公司的书面授权许可，不得复制、引用或传播本文件的任何片断，无论是通过电子形式或是非电子形式。目 录1.总论51.1.项目背景51.2.项目总体需求分析51.3.技术方案概要错误！未定义书签。1.4.数据中心设计要点考虑71.5.施耐德设计咨询方法论错误！未定义书签。2.施耐德新一代数据中心理念介绍错误！未定义书签。2.1.厦门银行数据中心的特点错误！未定义书签。2.2.数据中心生命周期服务错误！未定义书签。2.3.数据中心建设方法论错误！未定义书签。2.3.1.基于业务应用系统分析的设备配置建议与平面布局分析错误！未定义书签。2.3.2.确保数据中心系统的高可用性（High Availability）错误！未定义书签。2.3.3.场地空间与各子系统的可扩展性（Scalability）错误！未定义书签。2.3.4.高可靠性（High Reliability）与经济性(Cost Effective)错误！未定义书签。3.施耐德自有技术、规范、标准、方法和工具等介绍113.1.权衡工具软件集错误！未定义书签。3.2.白皮书错误！未定义书签。3.3.模块化参考设计软件错误！未定义书签。3.4.可靠性分析软件错误！未定义书签。3.5.模拟软件CFD错误！未定义书签。4.相关技术的理解和建议错误！未定义书签。4.1.总体规划设计原则错误！未定义书签。4.2.容量规划思路错误！未定义书签。4.2.1.银行业数据中心案例综合对比错误！未定义书签。4.2.2.数据中心设备密度的确认错误！未定义书签。4.2.3.案例分析中的功率密度错误！未定义书签。4.2.4.IT设备发展趋势分析错误！未定义书签。4.2.5.服务器设备单机柜容量错误！未定义书签。4.2.6.数据中心各类型设备用电量比例错误！未定义书签。4.2.7.数据中心总用电量规划错误！未定义书签。4.3.数据中心建筑规划设计思路错误！未定义书签。4.3.1.数据信息中心的定义错误！未定义书签。4.3.2.数据信息中心的安防组成174.3.3.数据信息中心的分类错误！未定义书签。4.3.4.厦门数据中心平面规划定位建议错误！未定义书签。4.4.关于厦门银行数据信息中心的建筑方面的理解和建议错误！未定义书签。4.4.1.数据信息中心的建筑构成错误！未定义书签。4.4.2.数据中心平面规划错误！未定义书签。4.4.3.数据中心机房规划建议错误！未定义书签。4.5.供配电、柴油发电机和UPS系统错误！未定义书签。4.5.1.数据中心电源系统错误！未定义书签。4.5.2.数据中心高压系统常用主接线及配电网接线形式错误！未定义书签。4.5.3.厦门数据中心供配电定位建议184.5.4.UPS系统供电方案194.5.5.电气系统可靠性论证错误！未定义书签。4.6.冷源和精密空调系统224.6.1.精密空调室外机组系统建议224.6.1.数据中心空调系统定位建议244.6.2.空调系统投资及运维比较表294.6.3.制冷系统建议配置30B 制冷系统配置30C 系统节能考虑建议30D 系统运行控制建议314.6.4.空气净化系统建议314.7.节能设计理解与建议314.7.1.数据中心节能技术建议324.8.机房综合布线系统364.9.消防的理解与建议394.10.给排水系统理解建议404.11.安防分区划分404.11.1.监控系统理解与建议424.11.2.数据中心运维环境问题分析424.11.3.定制化软件 针对性功能解决方案43可视化机房资产运行管理43容量管理445.咨询设计工作范围说明书455.1.工作范围概述455.2.规划咨询阶段工作内容说明465.2.1.中标准备阶段465.2.2.概念咨询阶段475.2.3.初步设计阶段505.2.4.施工图设计阶段535.2.5.验收与修订阶段546.咨询设计组织架构556.1.项目组织团队556.2.项目组织架构566.3.主要人员岗位职责571. 总论1.1. 项目背景福建豪氏威马钢铁制品有限公司将在中国建设一个国内最坚固的码头，为豪氏威马的设施提供快捷的海上船舶服务，同时也为所有豪氏威马设计和岸上制造的设备上船时提供快速安装、调试测试的基础。豪氏威马新码头投入使用后，福建豪氏威马需要建设一个新机房，以便码头区域与相关政府的监管（海关、检验检疫、边检和海事）提供日常的IT系统与设备的应用与支持。同时这个机房也将作为现有福建豪氏威马主机房的备用机房使用，已提供可持续的业务支持服务。为满足信息系统业务的连续性、降低IT运营成本，福建豪氏威马计划新建立一个参照国家B级（国家标准GB50174-2008电子信息系统机房设计规范）的高安全、高可用、高稳定的绿色节能的企业级数据中心，为豪氏威马未来20年不断发展的业务提供7*24小时不间断支撑。本数据中心项目位于码头区域办公楼二楼，机房面积为7.5米x 9米。机房区域有专门加固处理。机房梁下净高3米。1.2. 项目总体需求分析福建豪氏威马数据中心预计初期每个机柜会达到8KW的负荷，并且很快会达到30KW，而机房面积比较小，因此该机房属于高密度机房。作为一家跨国企业，豪氏威马的业务发展非常迅速，同时要求该机房必须满足未来20年的业务发展，因此在此项目设计的过程中，我们不仅严格参照国内B级机房的建设标准，同时借鉴国际标准和国际上公认的衡量一个数据中心是否先进的标准，目前国际公认的先进的数据中心是高可靠性性和高效能并重,而效能上一方面是能耗低，如PUE指标LEED指标，另一方面是效率高数据中心未来的运行管理是实时性和灵活性的。因此施耐德将以高可靠性、高效能为君，以项目环境、经济性为相,以特有的快速权衡工具、参考设计工具为臣，为豪氏威马提供一个绿色智能型数据中心!1.3. 机房建设范围豪氏威马数据中心建设，首先是应该最大限度地满足应用系统安全高效运行的基本需求，其次是满足标准化（工厂化）、高密度、虚拟化、低能耗等未来发展运行要求，因此数据中心的结构应该具有标准、灵活的架构，能随需调整并可持续扩展，能为数据中心运营提供可靠、安全的保障，保证数据及业务安全。本次提供的机房设计及建设范围包括：机房装修。 供电，接地与防雷。 应急计划。 网络布线。 空调系统。 防火消防系统。 机房环境监测系统。 门禁系统。 机房监控系统。1.4. 数据中心设计及建设参考标准 完全遵守现有国家标准，并广泛参考国际标准、最佳实践经验国际标准：美国通信行业协会标准 TIA-942 数据中心通信设施标准美国电气和电子工程师协会标准：IEEE-1100电子设备供电和接地操作规美国采暖制冷与空调工程师协会标准：数据设备环境指南（2008）数据中心国家标准：电子信息系统机房设计规范GB50174-2008防静电活动地板通用规范SJ/T10796-2001；电子计算机机房施工及验收规范SJ/T30003-93建筑物电子信息系统防雷技术规范GB50343-2004建筑标准：建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95（2005年版）工业企业总平面设计规范GB50187-93城市工程管线综合规划规范GB 50289-98城市用地竖向规划规范CJJ83-99总图制图标准GB/T50103-2001工业企业设计卫生标准GBZ1-2002建筑内部装修设计防火规范GB50222-95（2001年修订版）建筑结构可靠度设计统一标准GB50068-2001建筑结构荷载规范GB50009-2001(2006 年版)建筑抗震设防分类标准GB50223-2004建筑抗震设计规范GB50011-2001建筑地基基础设计规范GB50007-2002建筑桩基技术规范(JGJ94-94)混凝土结构设计规范GB50010-2002砌体结构设计规范GB50003-2001钢筋焊接网混凝土结构技术规程JGJ114-2003，J276-2003采暖通风与空气调节设计规范GB50019-2003工业企业噪声控制设计规范GBJ87-85工业企业厂界噪声标准GB12348-90城市区域环境噪声标准GB3096-93大气污染物综合排放标准GB16297-1996声环境质量标准GB3096-2008工业金属管道设计规范GB50316-2000建筑给水排水设计规范GB50015-2003室外给水设计规范GB50013-2006室外排水设计规范GB50014-2006自动喷水灭火系统设计规范GB50084-2005建筑灭火器配置设计规范GB50140-2005供配电系统设计规范GB50052-95并联电容器装置设计规范GB50227-2008低压配电设计规范GB50054-95电力工程电缆设计规范GB50217-2007建筑照明设计标准GB50034-2004建筑物防雷设计规范(2000 年版)GB50057-94民用建筑电气设计规范JGJ16-2008安全防范系统验收规则GA/308-2001；2. 数据中心基础设施设计的难点及设计原则 从上述的分析中，豪氏威马新的服务器机房虽然机房面积不大，但是建设标准及规格较高，特别是针对数据中心的基础设施要求较高，而在数据中心基础设施的规划与设计中，我们认为有以下难点及原则需要遵守。2.1. 机房基础设施设计面临的普遍问题机房基础设施是指支撑服务器、交换机等网络通讯设备能够正常工作的辅助设施，包括：l 服务器机柜系统l UPS供配电系统l 机柜级别制冷系统l 机房环境和安全监控系统。在设计数据中心机房基础设施的过程中，我们会面临如下几个大方向的问题：l 容量难于估计。不能准确估计初期和今后数年内的IT设备真实负载情况，从而不能确定基础设施的容量和规模。如果一次性以较大规模投入基础设施将会造成比较大的浪费。l 机柜功率密度难于估计。很难估计每个机柜的初期功率密度以及今后密度的变化情况，这使得机柜级的制冷系统和供配电系统的设计非常困难。l 很难解决高密度IT设备以及IT设备快速更新带来的技术问题。本机房内的PC服务器机柜、刀片式服务器、全尺寸小型机等设备，功率密度将达到830KW/机柜。传统的制冷解决方案已经不适合于这种中高密度机柜的制冷要求，必须重新考虑和设计。另外，IT设备更新换代快速，谁也不敢肯定今后的IT设备的供配电、安装以及制冷的需求是否能得到满足。l 扩容或降容困难。机房投入运行后，随着业务的发展需要增加IT设备，基础设施不能满足IT需求而要求扩容时，我们会发现基础设施的扩容或机房的改造是非常麻烦的事情，工期很长，需要作出的调整很多，甚至要求现有IT系统必须断电停止运行。因此，必须在设计阶段就要考虑今后机柜数量、供配电功率、延时时间、配电回路数、总制冷能力、机柜制冷能力的扩容办法。另外，如果采用虚拟化技术，将会造成IT总功率降低，而局部机柜密度增加，也会对基础设施带来困惑。l 数据中心效率低，运行成本高，。建设数据中心需要不少投资，而运行数据中心也需要花费大量的金钱，随着能源价格的不断上升，电费的增长是一个必须被考虑的因数，国家对二氧化碳排放的限制以及节能减排的企业责任的要求，都导致我们必须仔细考虑数据中心的运行效率 ，关注DCIE和PUE值。而传统的一次性投入的基础设施设计模式将会造成很长一段时间内负载率都比较低，低负载率将当然带来低效率和高运行成本。必须采用合理规划的模式。l 维护困难，操作复杂。维修时间长。传统的基础设施设备均为非标准化设计，要求专业技术人员才能进行维护。因此，基于上述原因，为了解决机房内占据主导地位的机柜安装模式的IT负载的新的要求，机房基础设施的设计必须全面改进，以适应IT设备的变化，如果继续采用传统的设计方案，势必会带来很多问题。2.2. 机房基础设施设计的基本原则经过分析，新的基础设施设计，技术上必须遵循下述的新的思路和基本设计原则：l 提供机柜级别复合密度解决方案。当今的IT负载的发展趋势是中高密度、机架式，但不排除初期或者一段时间内以低密度机柜为主，但是几年后，整个机房应该是低密度和中密度甚至高密度机柜的混合体。豪氏威马新服务器机房的设计要求满足未来20年的业务发展，如果一开始就按照低密度设计，今后出现的中高密度柜体就非常麻烦了。因此，机房设计要保证兼容不同密度机柜内IT负载的正常工作，提供机柜级别的解决方案。解决从低密度到高密度负载下的配电、散热、走线、扩容、监控管理等问题。l 物理环境适应性。该方案应该充分考虑到机房的总供电功率、层高、承重、室外机安装等因数，合理设计，充分适应机房物理结构现状，解决现有和今后可能会面临的技术问题，既能保证低密度机柜的正常运行，也能保证中高密度机柜正常运行。l 灵活性和可扩容性，可根据今后负载的增加，方便的进行UPS输出功率、电池后备时间、配电回路、机柜、制冷容量的在线扩容（或者局部降容）。特别是要满足中高功率密度机柜的制冷扩容要求，制冷系统的扩容是比较难的。为此要求基础设施的设计为标准化、模块化、热插拔、冗余系统。从而满足快速在线扩容的要求。l 总体经济性。提出机房经济学的概念，关注机房PUE值。需要考虑整体寿命周期总成本。不能仅仅考虑购置成本，还必须考虑20年使用周期中的运行、管理、维护和扩容的总体成本。传统的一次性投入的基础设施设计模式将会造成很长一段时间内负载率都比较低，低负载率将当然带来低效率和高运行成本。必须采用合理规划的模式，采用模块化结构的可随时增长的系统来保证在任意时间段内负载率都保证在一个合理的范围内。从而在满足一定的冗余性要求下提高数据中心运行效率，降低运行成本。l 可用性，要求达到至少4个9的不间断供电、配电和制冷的可用性，保证每台IT设备都能得到安全的、稳定的、不间断的电源供应和散热能力。同时，计算机机房要求达到A级环境标准，保证温度、湿度、洁净度、噪音、电磁干扰与屏蔽要求l 可管理性。要求对基础设施设备（UPS、电池、配电柜、空调等）、环境（温度湿度、噪音、露点、风速、烟感、洁净度等环境参数）、视频等安全因数实现网络集中监控管理报警功能，同时，为提高数据中心的管理级别，还要求具有数据中心运行管理系统，包括资产和容量管理功能，包括数据中心的总体布局、每个机柜内的IT设备数量型号、今后可增加的机柜位置、每个机柜内配电容量、制冷容量、U空间容量等进行管理，方便今后IT设备的扩容，降低人为故障。l 可维护性。用户最好能自我维护。能够提供预报警功能，在电池寿命、配电回路过载、温度湿度过高、三相负载不平衡等潜在危险降临之前发出报警提示，提醒用户尽快整改，避免断电、过温停机等更大事故发生。提供快速维护响应能力。2.3. 豪氏威马服务器机房核心设计参数根据本机房的现实物理环境情况，以及预计的远期IT负载的要求，结合施耐德关于数据中心基础设施的研究白皮书和解决方案，提出如下总体设计核心参数：1. 数据中心额定容量300KW。豪氏威马服务器机房初期安装3个网络机柜（5KW/个），3个服务器机柜（8KW/个），初期功率39KW,中期负载功率120KW(10KW/网络柜，30KW/服务器机柜)，远期新增4个服务器机柜，远期功率240KW.考虑到基础设施负载率最好不超过80%，因此需要搭建最大额定容量为300KW的基础设施框架。在远期240KW IT负载时负债率为80%，保持合理的可用性和冗余度。2. 数据中心能源使用效率PUE=1.6（负载率为50%时），为了降低对大楼总配电功率的要求，降低数据中心耗电量，降低运行成本，实现绿色环保节能的设计目的，必须要求达到上述PUE战略设计目标。每年可节省的运行成本在120KW负载时相比传统方法节省76万人民币。3. 市电断电后延时运行时间UPS系统30分钟，制冷系统30分钟。这是中小型数据中心一个非常重要的设计参数。数据中心的延时运行，必须同步考虑UPS延时和空调制冷延时，只考虑UPS延时是绝对错误的（制冷延时由冷冻水系统实现，但是不容易实现30分钟以上的延时，需要较重的冷冻水存储罐）。如果要保证空调延时1小时以上，必须配置两路市电输入，如果无法满足的话，不宜做更长时间的UPS电池延时设计，无谓浪费电池和空间。 4. 机柜密度。高密度机柜平均功率密度30KW/机柜。机柜的功率密度与机房布局、制冷系统的设计密切相关。5. 新服务器机房空间和管道设计。本机房净高3米，为提高线缆的可用性，方便今后线缆的扩容和维护管理，首先决定电源线和数据线全部上走线。采用机柜顶部卡装的走线槽 + 局部吊线架的走线模式，数据线和电源线桥架平行布局，以节省空间高度。线缆走线槽和吊线架位于机柜正上方。灯盘位于热通道和冷通道上方。其他管道如监控、空调管道也合理布局，不发生干涉。机柜顶部卡装的走线槽高度为18cm，电源线和数据线走线槽平行布局。由于机房净高只有3米，因此我们建议顶部不做吊顶，直接刷黑色防尘漆。本机房采用水平送风空调，机房可采用不做高架地板方式，如果需要做高架地板建议为200mm,主要走空调管道。3. 豪氏威马新服务器机房建设及设计方案3.1. 机房平面规划设计目前码头提供的区域面积为7.5m X 9m，考虑到便于IT人员的管理以及机房内部设备的实际布置需要，我们建议将该区域分为办公区和服务器机房区，机房分区图如下：办公区与服务器机房区之间采用10mm的实体墙隔断，并且采用钢制防火门连通。实体墙内侧安装消音隔热棉。主要是考虑到服务器机房区为高密度机房，未来运行时噪音较大，不建议用玻璃隔断。 机房未来的规划图建议如下：效果图未来的扩展图3.2. 机房装修3.2.1. 机房环境设计目标参数l 温度： 232（夏季），202（冬季）l 相对湿度： 5510%l 温度变化率小于5/时，不结露l 尘埃：国家标准A 级 粒径0.5m ,个数18000/dm3l 照度：500LXl 应急照明：10LX3.2.2. 装修各子系统设计及材料选择 1）架空地板部分（可不采用）本次设计建议选用施耐德（Uniflair）30KAL硫酸钙抗静电活动地板，其几何尺寸为600mm*600mm*32mm。30KAL采用厚度为32 毫米的高密度硫酸钙矿物质材料地板（1500 kg/m3），并用高强度纤维粘合，具备非凡承重能力，结构中无任何木质材料。底层粘贴了0.05毫米厚的铝箔，面层为0.9 毫米厚的硬塑胶板（HPL）。地板边层用0.45 毫米厚的黑色胶板贴面，可隔断火焰，不开裂，无PVC。建议活动地板设计高度为0.20 米，活动地板安装过程中，地板与墙面交界处，需精确切割下料。切割边需封胶处理后安装。地板安装后，用彩钢板厂家踢脚板压边装饰。抗静电地板安装时，同时安装静电泄漏系统，铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地的接地端子封在一起，将静电泄漏掉。本项目高架地板下不需要做隔热保温处理 2）装饰墙柱面部分 机房区域墙面采用单面彩钢板。彩钢板有以下特点：结构：里外两层所构成，表面钢板，内衬材料为石膏板，再辅以天轨、地轨、龙骨、五金配件等组成。优点：防火阻燃、抗震、遮音、抗静电、断热、环保，墙板，中间层中空，可轻松进行配线、配管工程。墙体采取工场剪裁、现场安装等先进施工方法，不用二次装修，尽力抑制对环境的损害，美观实用，便于保养和修理。隔音性能：隔声效果可达到RW=2930 dB。防火性能: 耐火等级为A级3）金属门窗部分 原服务器机房窗户进行封堵，机房区与办公区采用甲级单开防火门。考虑到搬运设备的方便性，防火门的宽度最少为900mm。5）其他子系统设计 防火：主材为非燃性或难燃性外，其它材料尽可能选用难燃性材料，所有木质隐蔽部分均刷防火漆作防火处理。 隔热、保温：采用在机房区域内房间的楼面铺设带防水防火的隔热材料来提高楼面的隔热功能。3.3. 供电、接地、防雷系统3.3.1. 福建豪氏威马服务器机房市电输入供电容量设计建议通过施耐德的权衡工具计算，本机房在远期功率240KW的负载下，机房PUE值可达到1.5左右，因此建议机房总的输入容量在400KVA。按照国家B级机房的建设标准，机房的输入必须采用两路市电输入，因此输入建议采用1路市电和一路柴油发电机方式供电，通过一个630A的ATS进行切换。机房内部配置一个ATS切换柜，主要给UPS冷冻水机组照明等供电。室内空调及冷冻水泵由UPS提供电源保护。按照目前设计，我们建议配置1套400KVA的柴油发电机。3.3.2. UPS系统供电方案1)模块化N+1供电方案为保证机房UPS供电系统的可靠性，方便未来的扩容，同时避免初期投资成本过大，按照国家B级机房对UPS系统N+1配置的要求，我们建议采用一套模块化可扩展的，同时集成了输入输出配电的一体化UPS系统为豪氏威马服务器机房提供不间断的电源供应。豪氏威马服务器机房初期的负载功率为40KW左右，我们推荐采用1套APC SymmetryPX 160KVA模块化UPS，初期配置4个16KW功率模块，按现有负载形成3+1的冗余，未来通过增加功率模块最大可扩展到144KW N+1。同时内部配置了9组可在线热插拔的模块化电池。该套系统同时包含：1、UPS输入输出及维修旁路开关；2、模块化UPS系统；3、模块化电池系统；4、智能UPS输出配电系统5、集中的监控管理系统UPS内部配置的模块电池在现有负载下，可满足30分钟左右的续航时间2）供配电集成一体化的UPS系统系统图 3) 机房机柜系统配电每个服务器机柜配置两条22KW的垂直安装机柜专用PDU,每个PDU提供12个C19,6个C13插座，网络机柜配置1条11KW的垂直安装PDU,可提供36个C13和6个C19插座，完全可以满足未来机房的扩展需求，PDU输入采用IEC309的工业连接器与UPS输出配电系统自带模块化配电模块相连。 3.3.3. 防雷接地保护系统设计 1）防雷系统本设计防雷装置分为三级。在市电电源进线处（ATS柜）安装B 级电源防雷（60KA）和UPS输出配电系统电源进线处安装C 级电源防雷（40KA），对重要设备服务器机柜末端设置 D 级防雷（20KA）。2）接地系统本设计具有如下几种接地系统：_ 交流保护接地系统；_ 场地静电防护接地系统；_ 计算机直流工作地线接地系统；_ 交流工作地线接地系统（即380V/220V 供电体制中的中性线N 含在各配电线路中）；（1）. 单点接地的联合接地极和总等电位接地平台本工程所在的建筑物，其混凝土基础中的钢筋网结构已构成了低接地电阻（远远低于1 欧姆）的良好的单点接地极，本接地极应与设在大楼总配电室内的“总等电位接地排”和自备变压器低压侧的中点（N），具有良好的电气连接；本建筑物内的各种配电柜中的N.PE 接地排均接自总等电位接地排，因而从各级配电柜引出的各种电源线缆中的N.PE 均处于同一电位，本工程中所有电源线缆中的N.PE 接地线毫无例外地都由此处引出，专用的直流工作地线由专设的一根电栏引出。（2）. 本工程几种接地线引入A、引入场地的一根电源电缆为三相五线制，电缆中具有交流工作地线（N ）和交流保护地线（PE）各一根；而引入动力配电柜电缆中的PE 线，作为场地强电负荷系统的交流保护接地线。三根电缆中的N 线为单相负荷系统中的交流功率工作地线（相线、N 线构成单相供电回路）。B、单引一根接地电缆（建议为ZRYJV-50）接至机房活动地板下的逻辑接地网络，作为场地计算机系统的专用直流接地线。（3）. 各接地系统的保护对象A、强电、弱电两系统的交流保护地线分别接至弱电负荷和强电负荷的机电设备的绝缘外壳、各系统的布线桥架，金属线管，电源插座的PE 极；各接地点与就近的配电柜中的PE 相接；B、静电泄放和电磁屏蔽地线接至活动地板支架（每3 块地板的支架接成静电泄放接地网络），吊顶、轻质隔墙、护墙层中的金属龙骨及金属面板、踢脚板以及门、窗的金属框，机房中各专业的金属物-形成全方位的静电防护和电磁屏蔽系统。C、单独引入的直流接地线，直接接至机房场地活动地板下的逻辑地线网格（沿地坪以绝缘支架为支撑，用303mm2 的扁铜排，沿IT 架周围连接成接地网格），场地上的所有IT 设备的零参数接地端，均在就近处以编织导线与活动地板下的接地网格相接，以确保场地上所有IT 设备均工作同一电位上。接地网与直流工作地线的引入线之间，串接连接端，当系统浮空运行时或测试直流接地电阻时，可将接地线在此断开。3）静电防护活动地板隔块用金属编织带跨接成网络格式的静电接地网络，并与静电泄放接地线接通；吊顶、龙骨板、轻质隔墙和护墙层的龙骨、门窗的金属框均以金属导线接通，并与静电泄放接地线接通。3.4. 冷源和精密空调系统 3.4.1. 精密空调室外机组系统建议 在数据中心空调系统中主要分为风冷直接蒸发式空调系统、水冷直接蒸发式空调系统、冷冻水空调系统、双冷源空调系统等空调系统。首先，从精密空调系统总投资的比较可以看到，双冷源系统，具有风冷和冷冻水系统双重特点，投资成本最高，但是系统的运行最稳定，维修和维护量最大。自然冷却冷水主机加冷冻水机组和普通风冷冷水主机加冷冻水机组投资成本相当，比双冷源系统要小很多，自然冷却冷水机组在不同的安装条件可以达到不同的节能效果，所以在合适的安装地点推荐使用自然冷却冷水机组，风冷直接蒸发式机组和水冷直接蒸发式机组的系统总投资最小，风冷机组适用于全国范围内，其灵活性最高，而水冷机组更适用于南方地区。建议采用以下两种方案，第一种方案采用风冷型一体式冷冻水机组 + 冷冻水型机房空调机组方案，第二种方案采用风冷型机房空调机组的方案。建议的两种制冷解决方案比较如下：序号特点风冷型一体式冷冻水机组 + 冷冻水型机房空调机组方案风冷型机房空调机组方案1对场地的要求，对管路长度和高度差的要求对管路的长度和高度差无特殊要求；对管路长度和高度差有较高的要求。要求室外机高于室内机的高度差不大于20米， 不低于5米。2室外机安装场地的要求风冷型一体式冷冻水机组可安装在楼顶，占地面积更小；对楼顶承重有要求，楼顶承重大500kg/m2风冷型机房空调的室外机可安装在楼顶，占地面积更大；对楼顶承重要求低，现有楼顶不需考虑承重问题。3机房要求空调机组的运行费用更低，空调的总体拥有总成本TCO更低，数据中心的PUE值更低，数据中心更绿色。制冷效率更高；运行费用低；比风冷型机房空调机组运行费用节约25%以上，数据中心PUE值降低约0.3。制冷效率差；运行费用高；比冷冻水型机房空调机组运行费用增加25%以上，数据中心PUE值增加约0.3。4数据中心是否适用高密度机柜的应用适合于高密度机柜制冷的应用；采用冷冻水机房空调机组更适用于高密度机柜制冷的应用，空调机组可控制送风温度。不适合于高密度机柜制冷的应用；采用风冷型机房空调机组不适用于高密度机柜的应用，空调机组不能控制送风温度，仅控制空调回风温度。5数据中心的制冷是否可实现指定时间段市电停电的不间断制冷可实现市电停电到油机启动时间段的机房不间断制冷；只需用UPS电源提供冷冻水泵和机房空调送风机电源，并在冷冻水系统设制指定时间的储冷罐，制冷系统可实现不间断制冷。不能实现市电停电到油机启动时间段的机房不间断制冷；由于风冷型机房空调的压缩机功率大，启动电流大，不能实现UPS电源来运行空调机组，不能实现不间断制冷。6绿色数据中心的发展趋势和运行成本数据中心采用冷冻水制冷解决方案符合于绿色数据中心制冷解决的发展趋势，同时数据中心运行电费是数据中心的主要运行成本，只有更多的降低运行费用，机房才能更好的发展。采用风冷型机房空调机组的数据中心的效率较低，越来越多的数据中心为提高数据中心效率，在数据中心不在采用风冷型的机房空调机组作为制冷解决方案。7运行维护、管理的方便性冷冻水系统的运行维护、管理较为方便；风冷型机房空调的制冷系统的运行维护、管理非常方便；豪氏威马新建服务器机房采用高密度设计，同时机房面积较小，以及考虑到空调的延时考虑，我们建议采用风冷型一体式冷冻水机组 + 冷冻水型机房空调机组方案，采用该方案需考虑室外主机的安装位置、楼板承重问题，如果维护管理人员熟悉了该系统，冷冻水系统的维护管理也比较方便。3.4.2. 空调系统送风方式设计参考本项目中单个机柜密度会达到30KW,同时机房面积不足50平米，属于高密度机房，目前业界针对高密度的设计有如下几种方案：1、 机柜气流遏制系统（RACS）。针对单个或一排机柜的冷热通道进行密闭的方式来解决高密度机柜的散热。1、2、3、4、5、6、7、8、9、10、11、12、2、 热通道遏制系统（HACS）。通过对热通道进行密闭，来解决服务器机柜的高密度散热需求。3、 冷通道遏制系统(CACS)。通过对冷通道进行密闭，来解决服务器机柜的高密度散热需求。4、 高密度制冷方案对比序号特点RACSCACSHACS1高密度机柜制冷满足1-60KW机柜的散热要求满足1-60KW机柜的散热要求满足1-60KW机柜的散热要求2是否可设定机房环境温度24度可以不行可以3非机架式安装设备可接受温度没有影响有影响没有影响4是否方便采用房间级制冷架构不行可以不行5对机房面积的要求最小大大6是否适合新建数据中心适合不适合适合。豪氏威马新建服务器机房，面积较小，同时UPS及电池需全部安装在该机房，同时考虑到未来的扩展，因此我们建议采用行级的机柜气流遏制系统来解决新机房的散热需求。3.4.3. 机房制冷解决方案设计在机房建设初期，6个机柜，功率总计39KW，采用5台APC InRowRC水平送风空调，单台制冷量18kw,可形成3+2的制冷冗余。当负载由8kw扩展到30kw，总功率达到120kw时，可在机柜后部增加机柜气流遏制系统，空调的制冷量可提升到30kw,制冷系统形成4+1的冗余配置。初期气流示意图：扩展到120KW后的气流、速度及温度CFD模拟图：系统初期配置5台IRRC空调，最终可增加到9台。制冷系统同时配置2套风冷型冷冻水机组，1+1冗余，初期配置功率2台60KW，未来随负载的增加来增加。一套储水罐，供水温度7度，回水温度12度。为保证系统的可用性，在冷冻水机组、水泵、管道、室内机上做冗余设计处理。为保证水系统管路的可用性，管道系统设计成环形同程供水，用阀门隔离。为实现制冷延时，配置蓄水罐，体积计算如下：按远期240KW的制冷系统，水流量要求为10L/秒，30分钟要求水量=10*30*60=18m3，设定冷冻水机组出水温度7度，循环一圈水温上升到12度，再循环一圈，水温上升到17度，我们认为循环两圈后17度的水温将不能保证很好保证机房热交换了，因此18/2=9m3水即可，决定设计2个5m3水罐，可满足中期1小时的空调制冷后备需求，远期半小时。为保证今后的扩容，初期配置一个冷冻水分配单元（CDU），最大可分配到12台IRRC空调。3.5. 机房综合布线系统本综合布线系统采用星形拓扑结构，系统采用六类非屏蔽万兆光纤系统。机房信息点建议配置参考如下：_每个网络柜配置12 个六类信息点和6个光纤信息点；_ 网络柜至服务器机柜为水平工作区，每个服务器机柜配置24个六类信息点；_ 其他特殊配置按照用户IT组网要求进行调整。3.6. 消防系统3.7. 机房运营管理系统3.7.1. 机房动力及环境监控系统主要监控内容（1）机房物理环境监控：对机房内所有机柜进行温湿度监控，并对重要区域提供漏水监测、烟雾监测以及视频监控。监控内容：机房的所有机柜，根据密度高低，每个机柜安装一个温度传感器或多个温度探头，监测进气口温度，每个冷通道放置温湿度传感器AP9335TH。重点区域比如空调下方或地板下方遍布漏水绳，进行漏水监测。烟雾传感器放置在机房中，监测烟雾状况。视频监测，机房中每个机柜通道安装摄像头进行视频监测，建议安装2个摄像头。 实现方式温湿度
