测量CAD图中多条线段长度的简单办法

由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。
1. 利用PL命令测量多条线段长度：
使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(list)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。
2. 利用PE命令测量线段多条线段的长度：
输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O将闭合打开。此时所有欲测量的线段已经连接为一条多线段，再输入 li(list)，就可以看到线段的总长度和该线段区域的面积了。

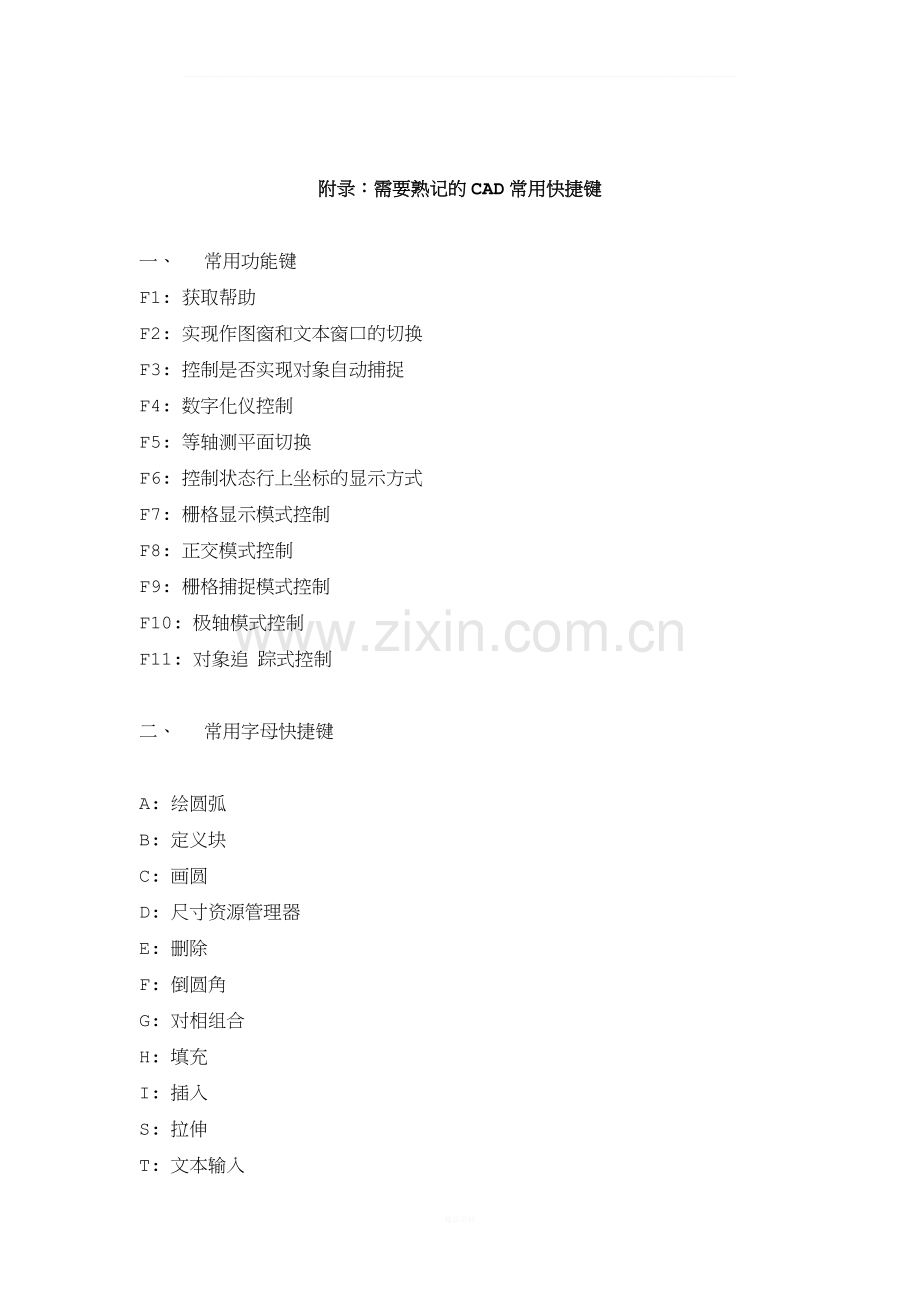

附录：需要熟记的CAD常用快捷键

一、 常用功能键
F1: 获取帮助
F2: 实现作图窗和文本窗口的切换
F3: 控制是否实现对象自动捕捉
F4: 数字化仪控制
F5: 等轴测平面切换
F6: 控制状态行上坐标的显示方式
F7: 栅格显示模式控制
F8: 正交模式控制
F9: 栅格捕捉模式控制
F10: 极轴模式控制
F11: 对象追 踪式控制

二、 常用字母快捷键

A: 绘圆弧
B: 定义块
C: 画圆
D: 尺寸资源管理器
E: 删除
F: 倒圆角
G: 对相组合
H: 填充
I: 插入
S: 拉伸
T: 文本输入
W: 定义块并保存到硬盘中
L: 直线
M: 移动
X: 炸开
V: 设置当前坐标
U: 恢复上一次操做
O: 偏移
P: 移动
Z: 缩放

AA: 测量区域和周长(area)
AL: 对齐(align)
AR: 阵列(array)
AP: 加载*lsp程系
AV: 打开视图对话框(dsviewer)
SE: 打开对相自动捕捉对话框
ST: 打开字体设置对话框(style)
SO: 绘制二围面( 2d solid)
SP: 拼音的校核(spell)
SC: 缩放比例 (scale)
SN: 栅格捕捉模式设置(snap)
DT: 文本的设置(dtext)
DI: 测量两点间的距离
OI：插入外部对相

三、 常用CTRL快捷键

Ctrl+A:全选
Ctrl+B: 栅格捕捉模式控制(F9)
Ctrl+C: 将选择的对象复制到剪切板上
Ctrl+F: 控制是否实现对象自动捕捉(f3)
Ctrl+G: 栅格显示模式控制(F7)
Ctrl+J: 重复执行上一步命令
Ctrl+K: 超级链接
Ctrl+N: 新建图形文件
Ctrl+M: 打开选项对话框

Ctrl+1: 打开特性对话框
Ctrl+2: 打开图象资源管理器
Ctrl+6: 打开图象数据原子
Ctrl+O: 打开图象文件
Ctrl+P: 打开打印对说框
Ctrl+S: 保存文件
Ctrl+U: 极轴模式控制(F10)
Ctrl+v: 粘贴剪贴板上的内容
Ctrl+W: 对象追 踪式控制(F11)
Ctrl+X: 剪切所选择的内容
Ctrl+Y: 重做
Ctrl+Z: 取消前一步的操作
