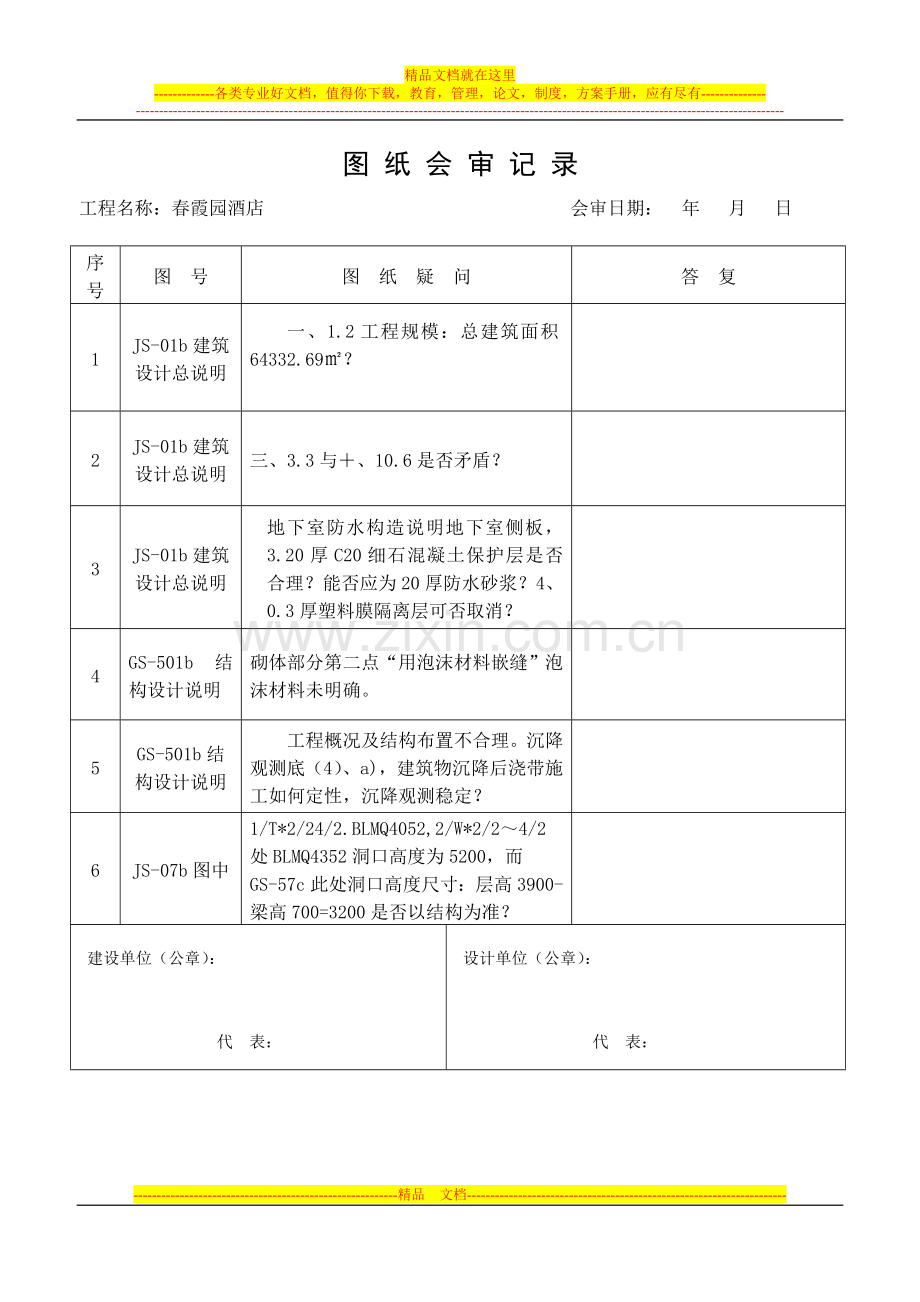

春霞园酒店主体工程图纸会审记录3.doc_第1页
第1页 / 共11页

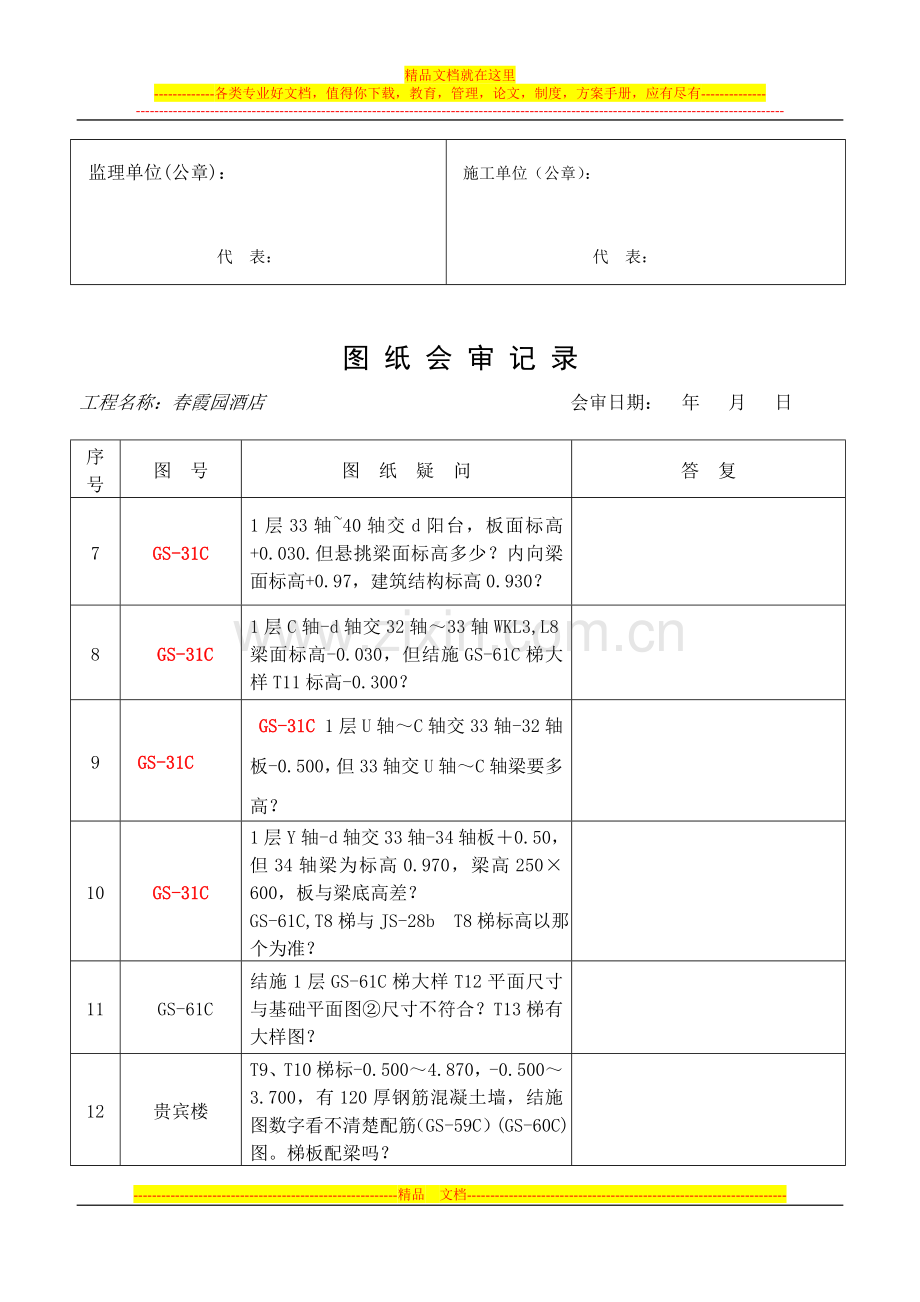

春霞园酒店主体工程图纸会审记录3.doc_第2页
第2页 / 共11页
春霞园酒店主体工程图纸会审记录3.doc_第3页
第3页 / 共11页
春霞园酒店主体工程图纸会审记录3.doc_第4页
第4页 / 共11页
春霞园酒店主体工程图纸会审记录3.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、精品文档就在这里-各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有-图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复1JS-01b建筑设计总说明 一、1.2工程规模:总建筑面积64332.69?2JS-01b建筑设计总说明 三、3.3与、10.6是否矛盾?3JS-01b建筑设计总说明 地下室防水构造说明地下室侧板,3.20厚C20细石混凝土保护层是否合理?能否应为20厚防水砂浆?4、0.3厚塑料膜隔离层可否取消?4GS-501b结构设计说明 砌体部分第二点“用泡沫材料嵌缝”泡沫材料未明确。5GS-501b结构设计说明工程概况及结构布置

2、不合理。沉降观测底(4)、a),建筑物沉降后浇带施工如何定性,沉降观测稳定?6JS-07b图中1/T*2/24/2.BLMQ4052,2/W*2/24/2处BLMQ4352洞口高度为5200,而GS-57c此处洞口高度尺寸:层高3900-梁高700=3200是否以结构为准?建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复7GS-31C 1层33轴40轴交d阳台,板面标高+0.030.但悬挑梁面标高多少?内向梁面标高+0.97,建筑结构标高0.930?8

3、 GS-31C 1层C轴-d轴交32轴33轴WKL3,L8梁面标高-0.030,但结施GS-61C梯大样T11标高-0.300?9 GS-31C GS-31C 1层U轴C轴交33轴-32轴板-0.500,但33轴交U轴C轴梁要多高?10GS-31C1层Y轴-d轴交33轴-34轴板0.50,但34轴梁为标高0.970,梁高250600,板与梁底高差?GS-61C,T8梯与JS-28b T8梯标高以那个为准?11 GS-61C结施1层GS-61C梯大样T12平面尺寸与基础平面图尺寸不符合?T13梯有大样图?12贵宾楼T9、T10梯标-0.5004.870,-0.5003.700,有120厚钢筋混凝

4、土墙,结施图数字看不清楚配筋(GS-59C)(GS-60C) 图。梯板配梁吗?建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复13JS-01b建筑设计总说明 工程做法表外1、涂料外墙是否有腻子材料?14JS-41b JS-41b风井大样图中,风井墙内侧是否进行砂浆抹灰?15 JS-07b 一层平面图中,舞台建筑标高及内填充物做法?桐花楼及负一层车道外侧挡土墙做法不详,请明确。16 JS-02b二层平面图中,L轴M*31/10处的雨蓬宽度是否也为3100

5、?17 JS-40b大样图 中,标高是否标注错误?大样图中轴线标注错误?18GS-57C图 GS-57C图中3.000结构平面布置及板配筋图中,1/1偏1000处是否为雨蓬?按此页中雨蓬大样施工?19JS-10b图中1/T轴2轴/W*1/24/2,值班室,风机房建筑标高为3.500,而按:GS58C,GS-57此处结构标高为:3.900,是否按结构标高施工?若按结构图施工,此处T16楼梯踏步高度如何设置?建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复

6、20 GS-52C T1、T2楼梯GS-52C T1、T2楼梯施工图中,TZ1集中标注为200200而大样图为200300,以哪个为准?21 GS-48C图中 3/5轴5轴3/12轴5轴处K2-A29,为500500而GS-49b中,K2-A29大样图却为:R=200的图柱且标高仅从地下室顶板面5.000?22 GS-57C、58 C图中大堂板面标高为11.200,而此部位相互的柱仅到标高9.900?23 JS-07b一层平面图中J15处MLC2742根据JS10b及GS-52C知:D轴处BLMQ高度为4100,而结构洞口高度为:9000-3900-梁高:900(WKL3)=4200,是否将W

7、KL3改为1000高?24 JS-07b根据JS-076及门窗大样图,一层平面图2/W轴、BLMQ9352、BLMQ8352、BLMQ7652及1/T轴中BLMQ8352、BLMQ7652洞口顶标高为:0.0001-1=5200,而标高:5.2006.000处为砖墙,故此处5.200处需搭设支承梁,如何设置?25JS-10b图 JS-10b图中,LM31/10轴雨篷宽度为多少?建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复26JS-07bJS-07b

8、根据JS-076、JS-106、JS-19b图中:JS-10b中1/T轴处的,BLMQ8352、BLMQ7652窗洞顶标高=0.00060005200=11.2000而GS-57C,大堂11.2000梁平法施工图中此处WKL4(5)400900,梁底面标高为:11.200-0.900=12.300根据窗洞口高度矛盾,2/W轴处洞口也同样矛盾。27JS-07 一层平面图D310轴处BLMQ3842、BLMQ1542、BLMQ2342、BLMQ3442、BLMQ8042、BLMQ7942、BLMQ1542顶面标高为:0.0004.200=4.200,而GS-50C中,此处梁底标高为:3.9-梁高0

9、.9=3.00028 JS-07b一层平面图中,31/E1/J中,MLC4036高度为3600,而此处结构洞口:3900-梁高700=3200,是否以结构为准?29 JS-40b图中女儿墙大样图标高是否错误?30JS-046图中W轴处BLMQ4442、WLC6642、BLMQ2642、MLC8542、WLC7842、BMLQ4042、BLMQ41.542. 故窗洞口高度均为4200,而GS- 45C0.000,以向法图中W轴梁:KL83(7)300900, 故窗洞口高度仅为:5000-900=4100,是否将此处 高度改为4100?建设单位(公章): 代 表:设计单位(公章):代 表:监理单位

10、(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复31JS-04b图 L1/1、1/K1/1处,Q墙中柱与外墙不相平,而根据GS-11C图中,此处柱与外墙面相平,是否建施JS-04b图表示错误?32GS-57C图 GS-57C图中V、1/V轴是否改为:W.2/W?33 GS-11C图 L1/1、K2-A4、1/K1/1、K2-A3柱均与外墙平而GS48图中此处K2-A4、K2-A3与外墙却不相平,GS-57图中3.00梁施工图3.000结构平面布置图中此处柱与外墙也不平。34 JS-07b JS-07b一层平面图中

11、,G1215,MLC5442、5142门洞高度为:4200,而结构高度为:3900梁高700=3200,是否以结构高度为准?35JS-04b图 2/R轴处,ZMLC4044、41.544,高度为:4400,而根据GS-45C此处结构洞口高度为:5000-800-1200=3000,是否以结构为准?G轴处:甲FMLC8542高度为4200,而此处结构洞口高度为:5000-850=4150建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复36 JS-21b图

12、图中负一层3轴处剪力墙(挡土墙),板面柱高为-4.200处挡土墙是否到-0.300?37 JS-01d一、工程概况及结构布置错误,三、5该工程抗震等级如何划分。38 JS-01d六、6非承重填充墙砌体材料与JS-01b三、墙体工程3.1矛盾。39 JS-07图中F1标高1.500而JS-41b大样图中F1标高为1.900,以哪个为准?40GS-46c T轴V轴X1/2KL2原位标注为300*800,根据实际应为H=1500.41JS-07b外墙埋地透水管是否应增加检查口及排水坡度?42SS-17地下一层给排水平面图,1/W轴走廊楼梯下部分水井是否应避开楼梯口。43DS-33A一层插座平面图中,

13、桐花楼内标准间及豪华标准间,带保护接点插座仅0.3m,按使用功能考虑是否合理?建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复44 DS-33A一层插座平面图中,贵宾楼大堂33轴度,地面插座,从使用功能考虑是否应外移?45 SS-17地下一层给排水平面图中,轴雨水立管设置右门边是否合理?没有装饰天花的光管、吸顶灯与梁的高度有冲突.46 电话、电视、网络进线,8SC100防水套管是否做入到弱电机房弱电桥架的剖面排列图(是否改为一条)47 14、15卫生间

14、:水施与建施不一样。 48 电梯机房内的预留洞口不详。49 建施-39b坡道平面图和结施19C坡道尺寸不同50 建筑说明第十。10.2条应由建设单位确定材料及颜色。51图号GS-50C 大宴会厅3.9梁平面图XP 5.6构造柱的编号及配筋不明。建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:图 纸 会 审 记 录工程名称:春霞园酒店 会审日期: 年 月 日序号图号图纸疑问答复52 GS-47C Q-P改置的后浇带放在梁边是否合理。53GS-06d 砼等级以GS-08d等级不符合,以哪个为准?c4554明秀楼K2-E6原图纸中部325,基础已完成施工,应如何加固。剪力墙外m5水泥砂浆砌120厚砌体是否用泡沫板代替。 55 GS-21C明秀楼楼梯加剪力墙部位是否两边多有剪力杆,图纸中平面图未表示清楚。GS-21C大样图没有尺寸。 建设单位(公章): 代 表:设计单位(公章):代 表:监理单位(公章):代 表:施工单位(公章):代 表:-精品 文档-
