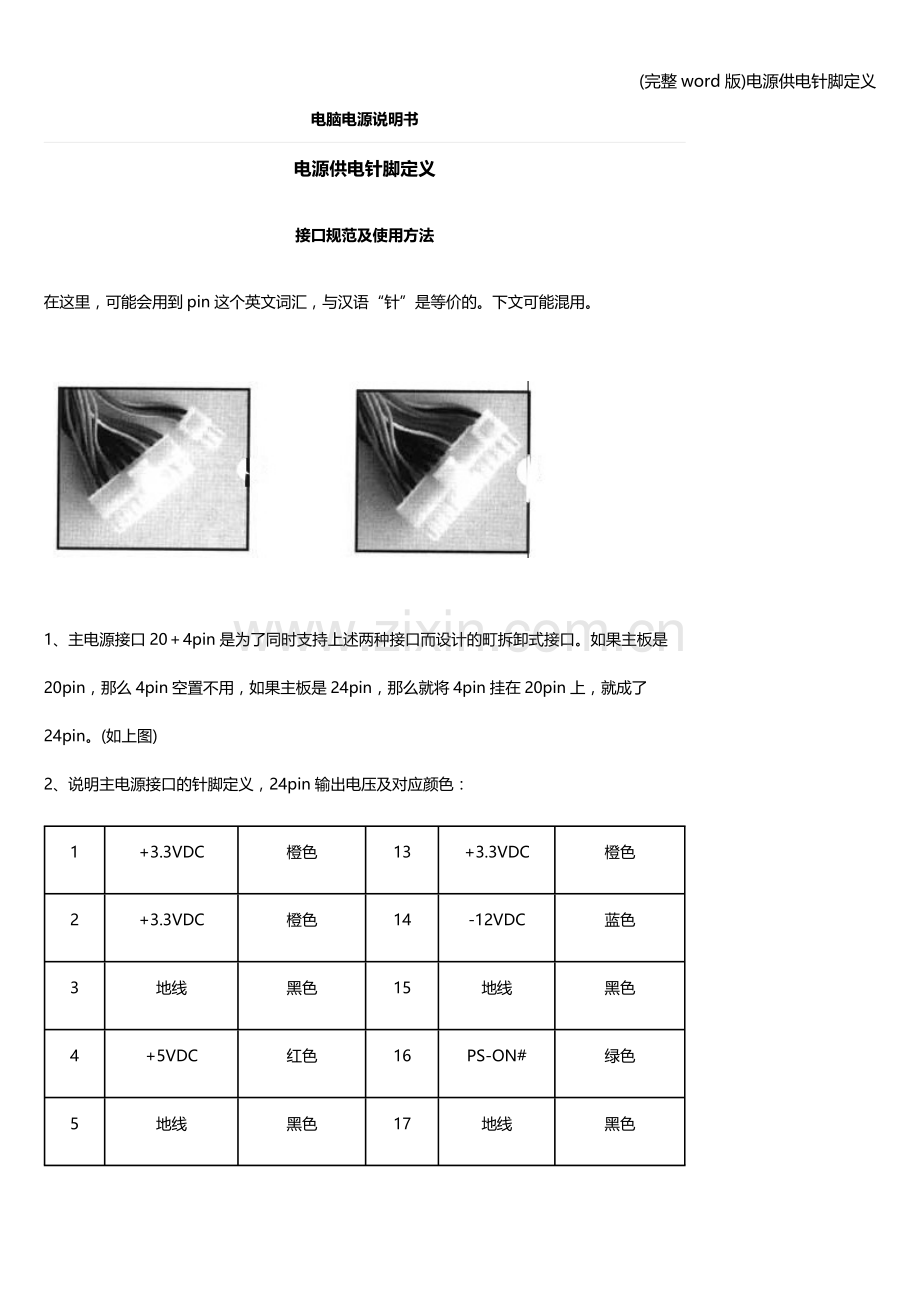

电脑电源说明书
电源供电针脚定义
接口规范及使用方法
在这里，可能会用到pin这个英文词汇，与汉语“针”是等价的。下文可能混用。

1、主电源接口20＋4pin是为了同时支持上述两种接口而设计的町拆卸式接口。如果主板是20pin，那么4pin空置不用，如果主板是24pin，那么就将4pin挂在20pin上，就成了24pin。(如上图)
2、说明主电源接口的针脚定义，24pin输出电压及对应颜色：
1
+3.3VDC
橙色
13
+3.3VDC
橙色
2
+3.3VDC
橙色
14
-12VDC
蓝色
3
地线
黑色
15
地线
黑色
4
+5VDC
红色
16
PS-ON#
绿色
5
地线
黑色
17
地线
黑色
6
+5VDC
红色
18
地线
黑色
7
地线
黑色
19
地线
黑色
8
PG-OK
灰色
20
-5VDC
白色(无)
9
+5VSB DC
紫色
21
+5VDC
红色
10
+12VDC
黄色
22
+5VDC
红色
11
+12VDC
黄色
23
+5VDC
红色
12
+3.3VDC
橙色
24
地线
黑色

3、对于部分电源的主接口，可能有一个针位空置，这是由于-5v被取消所致。由于-5v在intel规范中已经取消，所以部分电源缺少这根针，但是，也有很多电源依然保留了这路输出。由于-5v（白色线）主要用与早期的isa总线，目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)

“方4pin”与”主4pin”外形极为近似，一定要区分开，避免插错。黄、红、橙、黑各一根的是“主4pin”，通常与20pin捆绑在一起，与20pin配合插在主板的主电源接口。而有两根黄线和两根黑线的是“方4pin”，。注意！“方4pin”接口有挂钩，单独插在cpu辅助电源接口。
d型接口(俗称大4pin)

1
+12VDC
黄色
2
地线
黑色
3
地线
黑色
4
+5V DC
红色

d型接口主要用于硬盘、光驱等磁盘驱动器，另外，高端显卡也有一部分采用此接口为显卡提供辅助供电。
sata电源接口

主要为串行硬盘、光驱等提供电源。并非所有电源都具备此接口。
用户在购买电源时，一定要了解自己使用的硬盘、光驱接口，以购买相匹配的电源。

pciexpress显卡辅助电源接口(简称“方6pin”)

1
地线
黑色
4
+12VDC
黄色
2
地线
黑色
5
+12VDC
黄色
3
地线
黑色
6
+12VDC
黄色

此接口主要用与为高端pciexpress显卡(如nvidia9600gt)提供辅助电源，并非所有电源都具备此接口。
8PIN（4+4P）电源接口(简称“8pin”)

1
地线
黑色
5
+12VDC
黄色
2
地线
黑色
6
+12VDC
黄色
3
地线
黑色
7
+12VDC
黄色
4
地线
黑色
8
+12VDC
黄色

此接口主要用与为高端服务器主板CPU(如AMD Athlon64 X2 5600+（64位)提供电源工作，并非所有电源都具备此接口。
