阜阳市金凤凰大酒店地源热泵方案
一、 工程概况
本工程为阜阳市金凤凰大酒店，建筑基地位于阜阳市经济技术开发区。总建筑面积为51867.41平方米，其中地上46271.78平方米，地下5595.63平方米；地上十六层，地下一层。
二、 参数设计依据
1、参照国家采暖通风设计标准，对此项目进行空调方案初步设计。
根据建设部《民用建筑节能设计标准》（JGJ26—95），
《采暖通风与空气调节设计规范》（GB50019－2005）
《全国民用建筑工程设计技术措施》（暖通空调 动力 给水 排水）《通风与空调工程施工质量验收规范》（GB50243-2002）
以及用户提供的相关数据，暖通空调设计应遵照执行的的规范、规定和标准
2、室外空气参数：空调的室内、外计算参数
采暖室外计算温度-1.4℃
冬季室外平均风速2.6 m/s
冬季通风室外计算温度-0.9℃
冬季空气调节室外计算温度-4.0℃
冬季空气调节室外计算相对湿度78％
冬季室外最多风向的平均风速3.5 m/s
夏季室外平均风速3.2 m/s
夏季通风室外计算温度31.5℃
夏季通风室外计算相对湿度65％
夏季空气调节室外计算干球温度35.1℃
夏季空气调节室外计算湿球温度28.1℃
夏季空气调节室外计算日平均温度31.7℃

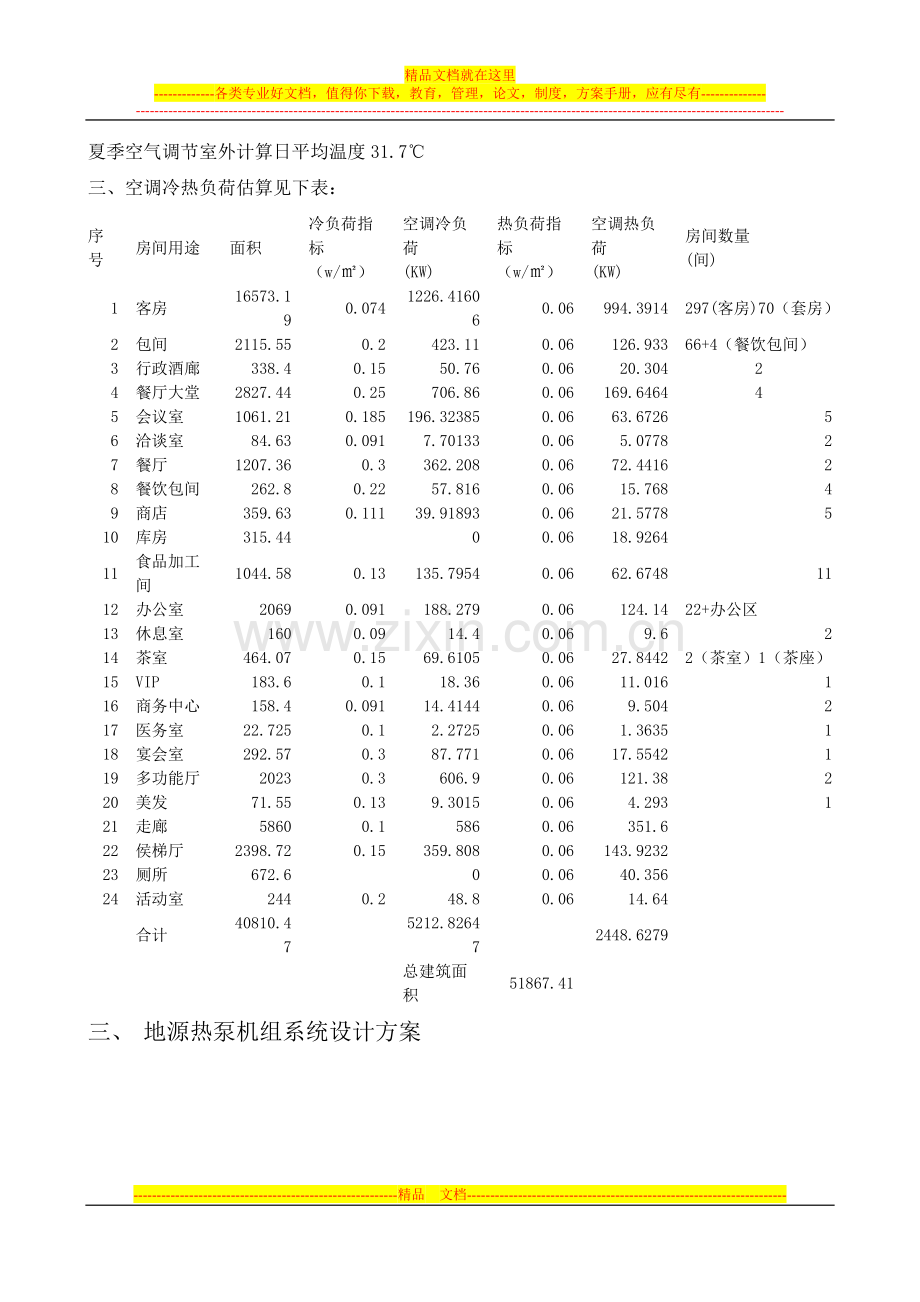

三、空调冷热负荷估算见下表：
序号
房间用途
面积
冷负荷指标
（w/㎡）
空调冷负荷
(KW)
热负荷指标
（w/㎡）
空调热负荷
(KW)
房间数量
(间)
1
客房
16573.19
0.074
1226.41606
0.06
994.3914
297(客房)70（套房）
2
包间
2115.55
0.2
423.11
0.06
126.933
66+4（餐饮包间）
3
行政酒廊
338.4
0.15
50.76
0.06
20.304
2
4
餐厅大堂
2827.44
0.25
706.86
0.06
169.6464
4
5
会议室
1061.21
0.185
196.32385
0.06
63.6726
5
6
洽谈室
84.63
0.091
7.70133
0.06
5.0778
2
7
餐厅
1207.36
0.3
362.208
0.06
72.4416
2
8
餐饮包间
262.8
0.22
57.816
0.06
15.768
4
9
商店
359.63
0.111
39.91893
0.06
21.5778
5
10
库房
315.44

0
0.06
18.9264

11
食品加工间
1044.58
0.13
135.7954
0.06
62.6748
11
12
办公室
2069
0.091
188.279
0.06
124.14
22+办公区
13
休息室
160
0.09
14.4
0.06
9.6
2
14
茶室
464.07
0.15
69.6105
0.06
27.8442
2（茶室）1（茶座）
15
VIP
183.6
0.1
18.36
0.06
11.016
1
16
商务中心
158.4
0.091
14.4144
0.06
9.504
2
17
医务室
22.725
0.1
2.2725
0.06
1.3635
1
18
宴会室
292.57
0.3
87.771
0.06
17.5542
1
19
多功能厅
2023
0.3
606.9
0.06
121.38
2
20
美发
71.55
0.13
9.3015
0.06
4.293
1
21
走廊
5860
0.1
586
0.06
351.6

22
侯梯厅
2398.72
0.15
359.808
0.06
143.9232

23
厕所
672.6

0
0.06
40.356

24
活动室
244
0.2
48.8
0.06
14.64

合计
40810.47

5212.82647

2448.6279

总建筑面积
51867.41

三、 地源热泵机组系统设计方案
夏季空调总冷负荷为5213KW，冬季采暖热负荷为2500KW，热水负荷为237KW.根据冬季供热工况选择水源热泵机组，采用美意公司生产的水-水螺杆式水源热泵机组2台，冬季一台运行，夏季二台机组同时运行。
机组型号分别为：
MWH840CC,制冷量：2632KW ,制冷输入功率：500KW;制热为2772KW,制热输入功率为643KW.
主要设备表
序号
设备名称
规格型号
输入功率
（KW）
单位
数量
备注
1
水源热泵机组
MWH840CC
制冷500
制热634
台
2

2
空调侧循环水泵
250-315A
55
台
3
备一
3
地源侧循环水泵
300-300A
55
台
3
备一
4
自动软化水装置
处理水量20m3/h

台
1

8
定压补水装置

台
2

9
补水箱

台
1

10
冷却塔
400m3/h
15
台
1

11
冷却水泵
200-315(I)
55
台
2
备一
四、 室外地源换热器设计
根据工程经验，采用专用的回填料室外地源土壤换热器每米供热量可以达到45w。冬季地源土壤换热器所需提供的热量为2500 kw，设计地源换热孔直径为150mm，深度100m，间距4m，这样布置地源换热孔556个，地源换热器总深度为55600m. 夏季每米地源土壤换热器供冷量按60W考虑，地源土壤换热器总供冷量为3113KW，由冷却塔提供2100KW的冷量.
五、 运行费用分析
夏季空调按3个月90天计算，平均每天最大负荷按12小时计算，夏季运行总耗电量为：90×12×1290=1393200（度），电价按0.52元/度计算，电费为724464元.冬季采暖按3个月90天计算，平均，每天最大负荷按12小时计算，冬季运行总耗电量为：90×12×744=803520(度)，电价按0.52元/度计算，电价为417830.4元。
全年运行费用为1142294.4元，折合22元/m².
