焦炉煤气综合利用项目可行性研究报告书.doc

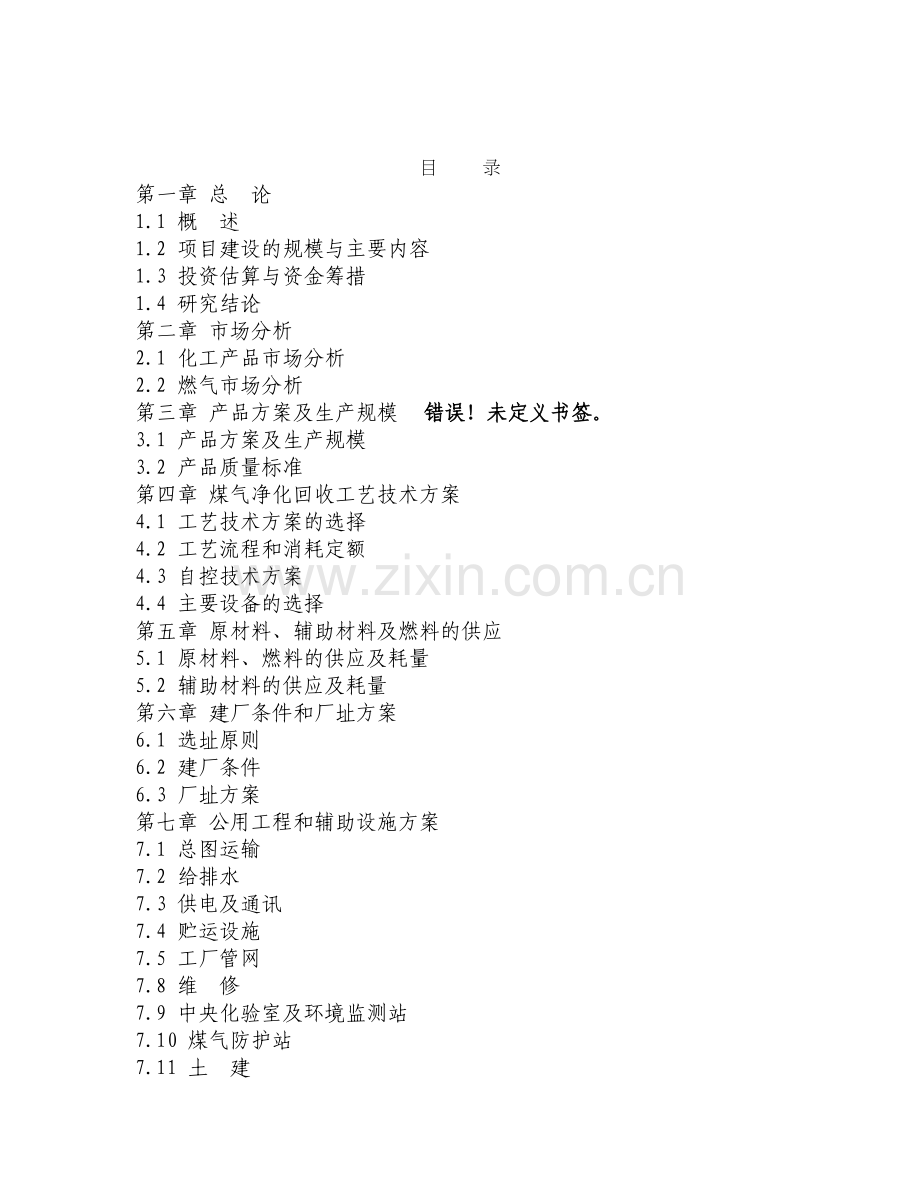

xxxx新能源有限公司焦炉煤气综合利用项目可行性研究报告目 录第一章 总 论1.1 概 述1.2 项目建设的规模与主要内容1.3 投资估算与资金筹措1.4 研究结论第二章 市场分析2.1 化工产品市场分析2.2 燃气市场分析第三章 产品方案及生产规模错误！未定义书签。3.1 产品方案及生产规模3.2 产品质量标准第四章 煤气净化回收工艺技术方案4.1 工艺技术方案的选择4.2 工艺流程和消耗定额4.3 自控技术方案4.4 主要设备的选择第五章 原材料、辅助材料及燃料的供应5.1 原材料、燃料的供应及耗量5.2 辅助材料的供应及耗量第六章 建厂条件和厂址方案6.1 选址原则6.2 建厂条件6.3 厂址方案第七章 公用工程和辅助设施方案7.1 总图运输7.2 给排水7.3 供电及通讯7.4 贮运设施7.5 工厂管网7.8 维 修7.9 中央化验室及环境监测站7.10 煤气防护站7.11 土 建第八章 节 能第九章 环境保护错误！未定义书签。9.1 厂址与环境现状9.2 设计执行的环境质量标准及排放标准9.3 建设项目主要污染源及主要污染物排放量9.4 环境保护与综合利用措施9.5 环保投资估算第十章 劳动安全与职业卫生10.1 劳动安全与职业卫生10.2 消 防第十一章 抗 震错误！未定义书签。11.1 编制依据及原则11.2 抗震设防11.3 抗震设计第十二章 工厂组织及劳动定员12.1 工厂体制及组织机构错误！未定义书签。12.2 生产班制及定员12.3 人员的来源和培训第十三章 项目实施规划13.1 建设项目规划13.2 项目实施进度规划第十四章 投资估算和资金筹措14.1 投资估算14.2 资金筹措第十五章 财务、经济评价15.1 产品成本和费用估算15.2 财务评价第十六章 结 论16.1 综合评价16.2 研究报告的结论 第一章 总 论1.1 概 述1.1.1 项目概况1. 项目名称：焦炉煤气净化及综合利用项目2. 承办单位：资兴xx新能源有限公司3. 法人代表：4. 项目建设地点：5、可行性研究报告编制单位：1.1.2 可研报告编制的依据和原则1. 编制依据(1) 资兴xx新能源有限公司焦炉煤气综合利用项目项目的“可研报告委托书”。(2) 资兴xx新能源有限公司提供的气源厂的气源参数、地形图、工程地质、气象、地震等有关基础资料。(3) 资兴xx新能源有限公司焦炉煤气综合利用项目项目建议书。(4) 原化学工业部档、化计发（1997）426号，化工建设项目可行性研究报告内容和深度的规定(修订本)。2. 编制原则(1) 贯彻“五化”的设计原则，尽可能减少工程项目的投资额，以求得最好的经济效益。(2) 结合厂址和装置特点，总图布置力求做到布置紧凑，流程顺畅，操作方便，尽量减少用地。(3) 在工艺路线及公用工程的技术方案选择上，既要考虑先进性，又要确保技术成熟可靠，做到先进、可靠、合理、经济。(4) 根据市场预测和当地情况制定产品方案，做到产品方案合理，产销两旺。利用当地充足的焦炉煤气资源，进行化产回收及煤气作为民用与工业用燃气，做到综合利用资源，保护环境。(5) 依据环保法规，尽力做到清洁生产，采用的三废治理措施先进、适用、有效，并与工程建设实现“三同时”，将环境污染降低到最低程度。(6) 严格执行国家和地方的劳动安全、职业卫生、消防和抗震等有关法规、标准和规范，做到清洁生产、安全生产、文明生产。1.1.3 项目提出的背景、投资的必要性和经济意义1. 资兴xx新能源概况资兴xx新能源有限公司是一家在资兴市工商管理局新注册专门从事新能源开发利用为主的企业，聚集了一批多年从事新能源产品开发、营销及生产制造的优秀人才。企业的经营理念是：节能减排，利国利民。经营宗旨：坚持以自主开发创新为根本，紧密跟踪和吸收国内外先进技术，开发利用新能源。资兴xx新能源有限公司注册资金 万元，公司注册地址：资兴市 ，现有员工 人，其中高级工程师 人，安全师 人。此外公司坚持以人为本，用高科技振兴企业的方针，充分发挥多元经济结构和市场、技术、高质量产品的优势，在主攻新能源产品的同时，跨行业扩展，形成多元化、多方位、多领域、多种经营的发展格局，不断创新经济增长点。坚持质量第一、用户至上的宗旨，求实创新、拼搏进取的精神，使公司保持稳定、健康的快速发展。资兴xx新能源有限公司现在正在计划投资与兴建的项目主要是与资兴矿务局焦化厂联合焦炉煤气净化及综合利用项目。2. xx市概况xx市位于湖南东南部，是湖南省对外开放的南大门，东接江西、南邻广东、西连永州、北与衡阳和株洲相邻，东径1121411210，北伟24542651间。xx市区是一座具有2000多年历史的文化古城，1994年12月，经国务院批准，撤消原xx地区、县级xx市和郴县，建立地级xx市。将郴县和原县级xx市合并设北湖区和苏仙区，市区内有总面积2178平方公里，现有人口61.72万人，其中非农业人口27.43万人。xx市交通比较方便，京广复线从xx市穿城而过，以107国道为干线的公路网络连通四面八方，市区建设日新月异，城区面貌焕然一新，基本形成了一个有吸引力、辐射力、经济繁荣城市。xx市历史悠久，风光秀丽，自古享有“山用之秀甲湖南”之美称。增内层峦叠嶂，林木茂密，岩洞奇妙，湖光山色美不胜收。有号称“天下地质探险胜地地下河溶万华岩，天生丽质的北湖水月，香山瀑布，以及近郊的五盖山狩猎场、喻家寨古迹、兜率灵岩、汝城热水温泉、莽山、八面山自然保护区、东江水库、东江水电站双曲薄拱高坝和市内的中国女排夺取“五连冠”的集训地xx体育训练基地等各具丰姿，别有魅力。xx市处于亚热带地区，气温较高，热量丰富。全市年平均气温大多在1518，多年平均日照时数14701700小时，多年平均降水量在13002000毫米，分布一般是东部多于西部，南部多于北部，山地多于丘陵平地。xx市处于南岭山脉东段和罗霄山脉南段的交汇地带，地势东南高、西北低。东南部为山丘地区，群山集结，间有丘陵和盆地。属罗宵山系的诸广山、八面山、五盖山等依北东西南向呈多字形排列。南部的骑田岭、莽山、西山等呈东西走向，横亘于湘粤两省之间。除西部少量山地外，余皆为盆地串联，丘岗交错的地貌。盆地外围为丘陵岗地，低平开阔、溪涧纵横。全市海拨高于800米的高峰有16个，海拔高于1000米的山峰有1135个，千米以上的山脊71条，总长1234公里。其中海拔800米以上的高峰均分布在东南部。最高处是八面山主峰海拔2042米，为湖南省最高山峰之一。南岭是长江和珠江流域的分水岭。境内有五条较大河流，其中耒水、舂陵水、永乐江三条汇入湘江，集龙江注入赣江，均属长江水系。武水流入北江，属珠江水系。境内最低处是安仁蔡家湾，海拔70.76米。最高与最低处的相对高差为1990.24米，地势坡降为30。xx市地处南岭山脉中段北缘，是我国著名的南岭成矿带的重要组成部分，成矿地质条件极为优越，有驰名中外的柿竹园、黄沙坪、瑶岗仙等大型矿床，中小型矿床、矿点星罗棋布，共有矿床、矿点1000余处。矿种有钨、锡、钼、铋、锌、铅、铜、锑、金、银、铀、铍、铌、钽、锂、稀土、铁、锰、砷、硫、萤石、瓷土、石墨、石灰岩、大理石、花岗石五十余种。其中钨、铅、锌等有色金属在本省乃至全国都占有重要地位，素有“有色金属之乡”之称。xx又是华南的重点煤田之一，是湖南的主要产煤区。3. 项目的由来随着我国国民经济的持续强劲发展，能源的需求日益提升，同时由于中东形势荡，我国天然气、水电等能源利用效益低，这两方面因素造成市场燃气供需矛盾日益突出，特别是2010年下半年以来，金融风暴后经济恢复态势好，能源在市场上更呈现供不应求的状态。xx市是煤炭主产区，周边地区盛产用于炼焦的煤种，而且品种齐全。目前，xx市有成规模的炼焦企业数家，焦炭生产过程中产生的大量焦炉煤气都没有充分利用，而是直接排放于大气，给当地的环境造成重大影响，人民生活直接受到危害。如何将不利因素转化为有利因素。在发展经济的同时大力治理环境，将环保和化产结合起来、将环保和循环经济结合起来、将环保和延长产品加工生产链接合起来，将环保和解决当地的能源供应结合起来，变得日益突出。根据煤炭专业炼焦学的焦化工艺流程指出，在煤炭的焦化过程中每生产一吨焦炭产生300-350m3焦炉煤气（按焦炭级别决定）。如果没有采取有效的治理和利用，均作为废气对天空燃烧排放或直接放散，严重地污染了空气质量，增加了温室效应气体的排放。发展经济的同时也给当地环境治理带来更大的难度，对此已引起国家和当地环保部门、政府的重视。xx市作为一个煤炭产区，这个带有普遍性质的问题，也引起国家乃至国际社会的广泛关注。中国做为京都议定书的缔约方，已承诺实现量化限制和减少温室效应气体减排。根据我国批准的联合国气候变化框架公约和核准的京都议定书的规定以及缔约方会议的有关决定，国家发布政府令决定在中国有序的进行清洁发展机制项目的活动。从中央到地方，我国各级政府强调：鼓励发展新能源，节能降耗技术和工艺、扩大煤矸石、矿井水和焦化煤气的利用领域，实现洁净生产和环境保护，办求走出一条煤矿建设与资源综合利用同步发展的新型工业发展道路。在中国开展CDM清洁发展机制项目的领域是以提高能源效率，开发利用新能源和可再生利用能源及回收利用甲烷和煤层气为主。为减轻我国天然气的进口依存度，国家发改委大力提倡和鼓励开发利用非常规天然气，重点是煤层气的开发和焦炉煤气的的综合利用。燃气的使用范围相当广泛，除了民用，工业方面主要应用于锅炉、熔炉、冶炼炉及热处理等行业，可以这样说只要跟热能有关的行业都会用到。随着国民经济的发展，国家倡导资源节约型与环境友好型社会，燃气的应用范围愈来愈广泛，于是燃气的需求与供应的矛盾也就彰显出来了。 首先从民用方面来看，xx市全市人口470多万，有近十万楼堂馆所、医院、学校等。目前只有少数家庭、少数楼堂馆所、医院、学校等用上燃气，而且还是罐装的。要想用上清洁，方便的管道燃气，为时还早。从工业方面来看，xx是有名的有色金属之乡，改革开放以来工业企业如雨后春笋，发展很快，其中冶炼企业更是一枝独秀。其中大型的冶炼企业就有许多，譬如宇田、金贵、华信都是产值上亿的冶炼企业。工业的发展，尤其是冶炼企业的发展，对于燃气的需求自然是同步增长的。但是由于xx没有天然气管道，许多企业都是使用煤气发生炉自行生产燃气，这样就有悖力国家节能减排、发展环保型生产企业的政策，同时也不利于企业降低生产成本，提高经济效益。上述问题，xx市政府也在着手解决，但是，由于xx没有天然气，需要从外地输送天然气。但是xx天然气管道必须从长沙或者衡阳铺设过来，由于工程巨大投资巨大，没有三年五载恐难实现。但是按照国家的环保要求，有许多企业要进行技改，有一些新上马企业如华信马上要新上马100万吨冶炼项目，按国家规定环保必须达标，解决燃气问题迫在眉睫。焦炉煤气净化及综合利用项目正是在这种大前提下提出的，湘煤集团资兴焦电股份有限公司现有焦炭产能42万吨/年，年剩余焦炉煤气6000万m。湘煤集团已把资兴焦电技术改造100万吨焦炭作为该集团四大支柱产业之一纳入集团发展规划，与华凌管线、韶钢、韶冶、三亚长丰新能源投资公司合作，总投资4.8亿元，形成年供工业用剩余焦炉煤气2.3亿m产能，可从根本上缓解xx市工业用气瓶颈问题。该项目投资规模为1.6亿元人民币，建设年限为2011年9月至2012年3月底之前投产。项目建设为主要内容为粗煤气经二次净化后脱硫、脱萘、脱硫铵，达到民用燃气标准，再利用短程输气管道输送到用气单位和企业。项目建设后：其一能使焦化厂跃上新台阶，规避国家政策被边缘化的风险；由于焦化厂产生的焦化煤气未能达到环保标准，排放到大气中易造成大气污染，国家已经明令进行整改。其二，缓解xx民用，工业用燃气矛盾，项目建成后，可以生产优质达标煤气2.3亿万立方,可节省天然气用气指标1.4亿万立方,极大改判和缓解我市用气的紧张局面。其三，可为用气户节省用气成本近3亿元，目前我市天然气价格：民用气4.5元/立方,工业5.2元/立方。而该项目建成后，用气价格为：民用1.7元/立方,工业1.90元/立方。为地方经济建设添砖加瓦。其四，有利于节能减排，极大改善我市的生态环境，构造环保节能型社会，进一步提高宜居环境。项目建成后，每年可节省标煤13万吨，每年减少二氧化碳排放量20万吨，减少二氧化硫排放量2万吨，减少氮氧化合物排放量1万吨，减少废渣处理4万吨，减少粉尘排放一万余吨。最后，还能增加就业机会，巩固社会稳定。无疑，这是一个具有良好前景的项目。资兴市xx新能源公司正是把握市场机遇，致力于节能减排、发展利用新能源的指导思想下，经过充分仔细的考察调研，决定投资在资兴启动焦炉煤气净化及综合利用生产项目，以此响应党和政府的号召、服务于生产，服务于环保，同时增强公司的市场竞争力与影响力。4. 项目建设的必要性（1）发展循环经济、提高能源综合利用率。众所周知，xx市是煤炭产区，境内一些焦化企业，排放的废气污染着周边地区，一直困扰着政府主管部门。同时，由于工业的发展，尤其是冶金企业的发展，对于能源的需求日益增长。而能源供应紧张也制约了经济发展，因此将废气利用势在必行，从而使本项目具有很好经济效益和社会效益。依据中华人民共和国环境保护法中关于“新建工业企业和现有工业企业的技术改造，应当采取资源利用率高，污染物排放量少的设备和工艺。”和中华人民共和国节约能源法的规定。结合xx市焦化企业污染较多，危害严重及地区缺少能源的特点，将对空排放的焦炉煤气提炼、净化、变废为宝，同时将其作为燃料民用或者工业用，可改善环境、降低成本、发展循环经济、提高能源综合利用率。（2）发展地区工业，振兴当地经济xx市处于京广线上，地理位置优越，而且属于南方煤炭主产区。近几年来，开展煤炭的综合利用，将资源优势转化为经济优势，同时带动电力、冶炼、建材等一系列工业的快速发展一直是当地政府研究的主要课题。为此，如何解决炼焦产生的环保问题和煤气的综合利用问题成了政府的当务之急，同时也是xx市新的经济增长点。焦炉煤气经化产提炼后，还有大量可利用资源。由于xx市燃气紧缺，据不完全统计，缺少燃气已达数十亿万立方左右，成为当地工农业发展的一个瓶颈，所以将剩余煤气进行净化成可能燃气是一个非常好的选择，为当地发展提供了强有力的能源保证，同时也是发展xx市经济的必由之路。（3）为利于提高经济效益因为价格方面的优势，采用焦炉煤气可给企业节省成本，因此有利于工业企业技术改造、上台阶上等级，增加经济效益，从而提高企业的市场竞争力。而且项目的建设有利于xx的两城建设、有利于xx“三创”工作，于民于国都是好事情。此外，项目的建设，有利于劳动就业，缓解社会就业压力，有利于社会的稳定与和谐。1.1.4 研究范围该专案是对资兴矿务局焦化厂的荒煤气进行化产回收并综合利用，建设燃气民用燃气与工业用燃气。项目分为两部分，即焦炉煤气提取化工产品部分和使用提取化工产品后的煤气作为燃气供应城市居民与工业企业。工程内容有：煤气输送及回馈系统、化产回收系统、油库、精脱硫、煤气稳压与储存设施、供气站等主要生产装置；生化处理、净化、供气所等公用工程；空压站、低温水系统、维修间、综合仓库、化验室、煤气防护站等辅助设施及必要的生活福利设施。本可研对上述建设内容从建厂条件、市场预测、工艺方案、公辅配套、技术经济、环境保护、劳动安全、社会效益等各个方面进行分析研究。1.2 项目建设的规模与主要内容1.2.1 项目建设规模化产部分：项目实施后，可年产粗苯8700吨；年产硫铵7500吨；年产硫磺600吨。供气：项目实施完成后，年煤气处理量2.3亿立方米（按8500小时计算，每小时供煤气2.7万Nm3/h）；1.2.2 项目建设的主要内容a)化产生产设施包括煤气输送系统、煤气稳定系统、煤气回馈及储存设施。b）供气生产设施包括五台煤气加压设备、干箱脱硫塔、柴油洗萘塔、管道输出系统。c）生产辅助设施、环保设施、公用生活设施包括蓄水池及综合水泵站、给水设施、循环水设施、酚氰污水处理装置；压缩空气站；中央配电所、维修间、综合仓库、中心化验室、汽机房、主控楼、水处理车间、煤气防护站等。建筑面积2000平方米。1.3 投资估算与资金筹措1.3.1 投资估算 项目总投资 万元。其中工程费用 万元，其它费用 万元，预备费1000万元，铺底流动资金1000万元。1.3.2 资金筹措本项目建设投资为 万元，自筹投资，即。铺底流动资金为1000万元，由企业自筹。1.4 研究结论1.4.1 研究的简要综合结论A本项目属采用最新先进工艺二次净化焦炉煤气生产项目，具有高可靠性、高安全性、高环保指标等特点，是国家大力鼓励和推进的战略性节能减排产品之一。它的实施有利用建立节能环保型社会，对当地的经济、社会发展具有一定积极的推动作用。B项目净化厂位于资兴三都矿务局焦化厂区内，利用原有土地，项目的储备调气站位于焦化厂附近，计划征地177亩，所处地理位置优越，交通便捷，资源充足，远离城市中心，各项建设条件良好。其依托资兴矿务局良好的资源优势，便捷的道路网，有利于实现企业的可持续发展。建成后，每年可生产2.3亿万立方的工业用净化煤气，有利用国家十二五计划的实施，其经济效益和社会效益巨大。C该项目的启动，不仅可以提高人们的生活质量，可推动xx市工业企业的快速发展，而且符合国家节能减排新型环保企业产业定位，能为xx环保达标发挥一定的重要作用。D该项目创新点在于，采用了焦炉煤气净化提纯的成熟的新技术与新工艺，从而增加了焦炉煤气的利用程度，减少了有害气体的排放，经济指标、社会指标和环保指标大大改善，市场前景广阔。E项目建设总用地177亩，建设规模为年产净化焦炉煤气23000万立方。总投资13840万元，其中建设投资12840万元，流动资金投资1000万元，资金来源：自筹4840万元，银行贷款9000万元；建设期拟定为4年.分二个建设阶段，一期工程两年，二期工程两年。达产年份的销售收入为36210万元，税收2130万元，利润10650万元；投资回收期3.2年；投资利润率76.95%，经济和社会效益良好。综上所述，本项目工艺技术成熟可靠，不但具有很好的经济效益、环境效益和社会效益，同时项目的建设也符合国家产业政策，环保设施齐全，符合国家环保要求。因此，项目的建设是可行的，也是必要的。1.4.2 建议1. 建设三都矿务局焦化厂技改项目同时上马。2. 根据国家有关规定进行环境影响评价并报国家有关部门批准。附：主要技术经济指标表表1-1 主要技术经济指标序号项目名称单位数量备注一产品方案1硫磺T/a6002硫铵T/a75003粗苯T/a87004净煤气103Nm3/a23工业六全厂定员人331其中：生产工人人260管理人员人71本占地面积公顷10八项目总投资万元56568.711固定资产投资万元56001.09（1）建设投资万元56001.09（2）建设期利息万元02铺底流动资金万元567.62九年销售收入万元34823.14十成本和费用1总成本和费用万元13755.99以12年为例2经营成本万元10853.236以12年为例年利润总额万元15734.34以12年为例年销售税金万元5332.81以12年为例财务评价指标1投资利润率%26.332投资利税率%35.213投资回收期静态年4.06包括建设期动态年4.89包括建设期5财务内部收益率%31.456财务净现值万元77983.88I=10%第二章 市场分析2.1 化工产品市场分析随着我国煤化工深加工的发展，市场对粗苯的需求十分旺盛，价格已从2001年的2800元/吨上涨到目前的6000元/吨；硫铵和硫磺同样看好。这一趋势还将会保持数年。并且资兴xx新能源有限公司已计划在完成该工程后，对粗苯等化工产品另行投资，对它们进行深加工。2.2 燃气市场分析燃气是气体燃料的总称，包括人工燃气（俗称煤气）、液化石油气（LPG）、天然气等。2010年1-11月，中国燃气生产和供应业销售收入总额达到2144.707亿元，比2009年同期增长33.85%；利润总额达到184.156亿元，比2009年同期增长32.76%。“十一五”期间，西气东输工程进展顺利、大型LNG项目纷纷开建、液化石油气产量持续增长、民用燃气市场规模不断扩张，我国燃气行业发展势头良好。建设资源节约型与环境友好型社会的提出、国家对城市燃气领域的开放，以及管道建设的延伸，为中国城市燃气的发展提供了难得的机遇。随着城市燃气发展机遇期的到来，天然气、液化天然气（LNG）、液化石油气（LPG）三种气源在中国城市燃气中的关系将是能源互补、相辅相成的关系。但是，就目前一段相当长的时期来看，我国燃气市场仍然是供不应求，燃气供应的缺口较大。焦化煤气是制取焦炭的副产品。隔绝空气，在900摄氏度-1000摄氏度高温下，每吨煤产生焦化煤气400到420立方米，每立方米热值为15000到16800千卡，焦化煤气的主要成分是氢气和甲烷以及一氧化碳。焦炉煤气经过冷却，除氨，除苯，除萘，脱硫等工艺过程净化后，即可达到民用标准。管道煤气与其它燃气相比，如前所述有其价格，资源，投资等方面的优势，随着国民经济的发展，需求仍然有着较大的市场。从我市来看，由于冶炼行业的发展，管道天然气的空白，管道煤气市场前景仍然可观。它具备如下特点： A、产品价格具有竞争力同为燃气，天然气价格要比净化煤气昂贵得多，价格优势是浅而易见。 B、产品的性能具有竞争力由于采用了成熟的新工艺新技术，燃气的质量得到了提升，各项技术指标均达到国家标准。同时由于是短距输送、资源充足，气量气压有保证。C、产品售后服务具有竞争力公司设立了专业的的售后服务队伍，售后服务有保证。无疑，将来的市场前景相当广阔。第三章 产品方案及生产规模3.1 产品方案及生产规模3.1.1 生产规模根据我国及地方各级的产业政策和行业发展规划，并结合当地资源情况、市场情况、建厂条件、企业发展要求以及资金筹措情况，本项目从充分利用当地资源出发，生产规模确定为净化处理4.2亿万吨/年焦炉企业煤气并通过短程输气管道输送企业。年产粗苯8700吨；硫铵7500吨；硫磺600吨。输送工业用燃气2.3亿万立方。3.1.2 产品方案本项目产品方案的制定，是以市场需求以及国家产业政策为指导。工程在满足本地工业用燃气对焦炉煤气净化要求的情况下，尽量减少产品品种，缩短工艺流程，节约建设投资。主要产品详见表3-1主要产品方案表。 表3-1 主要产品方案表序号产品名称产品规格单位备注1硫磺GB2449-92t/a6002硫铵t/a75003粗苯YB/T5022-93t/a8700已有4净煤气16720KJ/Nm3103Nm3230003.2 产品质量标准3.2.1质量标准1. 粗苯粗苯质量可达到YB5022-93标准中溶剂用质量指针。表3-2 粗苯质量标准 （YB/T5022-93）指 标 名 称粗 苯轻 苯加工用溶剂用外 观黄色透明液体密度（20），g/ml0.8710.9000.9000.8700.880馏程： 75前馏出量（容），%不大于 180前馏出量（重），%不小于 馏出96%（容）温度，不大于 - 93 - 3 91 - - - 150水 分 室温（1825）下目测无可见的不溶解的水注：加工用粗苯，如用石油洗油作吸收剂时，密度允许不低于0.865g/ml。2. 硫磺表3-3 硫磺质量标准（GB2449-92） %（m/m）指标名称指 标优等品一等品合格品硫 99.9099.5099.00水分 0.100.501.00灰分 0.030.100.20酸液（以H2SO4） 0.0030.0050.02 有机物 0.030.300.80 砷 0.00010.010.05 铁 0.0030.005筛余物 孔径150m 孔径75m无0.5无1.03.04.0 注：筛余物指标仅用于粉状硫磺。3.2.2标准依据按国家规定的标准组织生产:1 GB206222-86工业企业煤气安全规程2 中华人民共和国大气污染防治法3 燃煤二氧化硫排放污染防治技术政策4 GB13612-1992人工煤气标准5 CB/T1821.1-2000城镇人工煤气主管道流量测量第1部分：采用标准孔板节流装置的方法6 DGJ 08-10-2004城市煤气、天然气管道工程技术规程 7. GB/T 10410-2008人工煤气和液化石油气常量组分气相色谱分析法 第四章 煤气净化回收工艺技术方案煤气净化回收系统由煤气输送及回馈系统、化产回收系统、油库、精脱硫、煤气稳压与储存设施等部分组成。4.1 工艺技术方案的选择4.1.1 工艺技术方案选择原则1. 工艺技术充分体现规模效益、保护环境、利用当地焦炉煤气资源，保证产品质量的前提下力求技术水准适度先进合理、稳妥可靠。2. 为了保证产品的质量，以及用户对产品的要求，选择适宜的工艺路线。3. 工艺路线的选择充分考虑节约投资、节能降耗、降低生产成本、提高机械化程度和自动化水平、增加经济效益。4. 严格执行国家和地方的环境保护、劳动安全、职业卫生、消防和抗震等有关规定、标准和规范，做到安全生产、文明生产。5. 煤气净化回收系统设有煤气输送及回馈系统、脱硫及硫回收、硫铵、洗脱苯、油库、精脱硫、煤气稳压与储存等工序。4.1.2 工艺技术方案的确定4.1.2.1工艺流程初步设想 荒煤气横管初冷器电捕焦油器鼓风机预冷塔脱硫塔喷淋饱和器 终冷塔 洗苯塔洗萘塔净煤气 以上工艺流程中,现状已有鼓风工段、初冷工段及洗苯工段，其余电捕焦油器、脱硫脱氰工段、硫铵工段、洗萘工段、蒸氨工段为拟建部分。全部流程阻力损失约1015kPa。4.1.2.2 工艺流程简述及主要设备组成 一,净化工艺水流程及主要设备A冷凝鼓风工段工艺流程：来自焦炉的荒煤气与焦油氨水混合液至气液分离器。分离后的煤气进入横管初冷器，用二段冷却，将煤气冷至2122，为了脱除煤气中夹带的萘，在初冷器下段采用焦油氨水混合液喷淋，使初冷后煤气中的萘达到500mg/m3以下。煤气经电捕焦油器除掉夹带的焦油雾，再用煤气鼓风机压送至脱硫装置。气液分离器分离下来的焦油氨水混合液进入机械化氨水澄清槽，在此进行氨水、焦油、焦油渣的分离。氨水流入氨水中间槽，用泵将大部分送集气管冷却煤气，一小部分作为剩余氨水去蒸氨装置；焦油流入焦油中间槽，用泵送焦油贮槽装车外销；焦油渣排入渣车，定期送煤场。该工段为已有设施，需增设新型高效的蜂窝式电捕焦油器，使处理后煤气中焦油可控制在50mg/m3以下，以利于煤气的远程输送及用户使用。如该工段未采用横管二段冷却，则初冷后萘含量为12.5g/m3，需上洗萘塔。主要设备已有初冷器2台增设电捕焦油器DN40002台已有煤气鼓风机H=30kPa2台B. 蒸氨工段工艺流程冷凝鼓风装置来的剩余氨水经换热后进入蒸氨塔，塔底通入直接蒸汽进行汽提，塔顶加入NaOH以分解氨水中的固定铵盐。蒸出的氨汽经分缩后兑入脱硫装置的预冷塔前，塔底排出的废水经冷却送往酚氰污水处理装置。为提高脱硫效率，将氨汽兑入煤气系统，以提高煤气中的氨硫比。主要设备氨水蒸馏塔DN2600 H=150001台C.脱硫脱氰工艺流程经鼓风机压送后的煤气先进入预冷塔，将煤气冷至约30进入并联操作的脱硫塔，与塔顶喷淋的脱硫液逆流接触以吸收煤气的H2S和HCN，脱硫脱氰后的煤气去硫铵装置。吸收了H2S和HCN的脱硫液从脱硫塔进入反应槽，用泵送入再生塔，与通入再生塔的压缩空气充分反应得以氧化再生形成硫磺泡沫，经分离熔融产生硫磺，装袋外销。再生后的脱硫液返回脱硫塔循环使用。脱硫过程中产生的少量废液送煤场配入炼焦煤中。主要设备预冷塔DN4000 H=185001台脱硫塔DN5000 H=290002台再生塔DN3500 H=420002台反应槽DN3500 L=120002台脱硫液循环泵H=56m3台本工段采用湿法脱硫, 将煤气中的H2S含量脱至200mg/Nm3,并回收硫磺。利用焦炉煤气中自身含有的氨为碱源，以PDS+栲胶为复合催化剂的湿式氧化法前脱硫工艺，该法脱硫效率高，不必外加碱源，循环液中副产物积累慢，可不设提盐装置，产生的废液不多且可回兑炼焦煤中，因此不仅具有投资省，操作费用低，运行稳定的特点，而且具有良好的环保效果。脱硫采用新型轻瓷填料脱硫塔。新型轻瓷填料脱硫塔的特点是轻瓷填料在传质过程中，填料表面始终保持一层液膜，形成良好的气液接触，具有较高的传质效率。再生系统：脱硫富液采用塔式空气氧化再生，操作稳定，再生效果好。硫回收采用熔硫釜回收硫磺。D. 硫铵工段工艺流程脱硫后的煤气经预热后，进入喷淋式饱和器，其中的氨被循环母液中的硫酸吸收，脱氨后的煤气去终冷洗苯装置。饱和器底部生成的硫铵晶体用泵抽出，经离心分离、干燥、称量、装袋，入成品库，装车外销。主要设备硫铵饱和器DN40002台离心机2台振动流化床干燥器2台E. 终冷洗苯装置工艺流程硫铵装置来的煤气先进入终冷塔，将煤气冷至2527后，进入洗苯塔，与塔顶喷淋的贫油逆流接触以吸收煤气的粗苯，洗苯后的煤气出厂去用户。含苯富油去粗苯蒸馏装置。主要设备已有终冷塔1台已有洗苯塔1台F. 洗萘装置工艺流程经除苯后的煤气进入洗苯塔，洗苯塔下部由三组横管式冷却管束组成的终冷段，在此煤气从45冷却到25；上部洗萘段将萘除去，煤气自下而上，冷却与洗萘同时进行，洗萘吸收剂是来自粗苯装置的贫油。主要设备洗萘塔DN40001台二、储存输送系统1、低压储配站 经过净化后的COG送入低压湿式储气柜，后设三台罗茨鼓风机，加压至0.15MPa。储配站的功能：储存、调峰、加压、配气。主要设备储气设备：5-1万m3螺旋低压湿式储气柜，初步规格：有配重2810/3550/4000PaD1=29m，D2=28m，D3=27m，H=20.85mm，W=283.5t，材质：Q235A保安容量：1520%鼓风机 根据输送量及升压值，选用适用于中小流量的、经济性较高的罗茨煤气鼓风机，共三台，两用一备。单台煤气风机：Q=6000Nm3/h，H=0.15MPa.2、长输管线输送能力：1000012000Nm3/h，起点压力（鼓风机后）：0.15MPa，距离L=34km，为中压B级。克服沿程阻力损失及局部阻力损失，并满足用户压力、流量的前提下，管径选择DN500，采用螺旋焊接钢管或者PE管，要求符合低压流体用焊接钢管（GB/T3091），外径壁厚：D5088，材质Q235B。3、用户专用调压计量站设于长输管线末端，进行调压、计量、检测，主是检测设备，计量设备等。4.2 自控技术方案4.2.1 自控水平和主要控制方案根据工艺生产特点和规模，本设计采用先进、可靠、性价比高的集散型计算机控制系统，简称DCS控制系统，对主要装置的生产过程进行监控。对于辅助装置及过分分散的监控点则采用常规盘装仪表进行就地集中监控，其它参数就地指示。DCS系统由中央控制室、操作站、现场变送器及执行机构组成。控制站设于中央控制室或全厂总调度室，操作站设在车间控制室。控制站完成全生产系统重要参数的监控，操作站完成各相应装置的工艺参数的监控。控制站可访问系统的变量、报警、趋势、图形、控制、操作系统、通讯接口。配套生产装置采用常规仪表就地检测和控制。除盘装仪表外设置必需的就地显示仪表。为加强管理和成本核算，设置相应的动力消耗计量仪表。全厂消防报警系统和联动控制接入DCS系统。可实现全厂总控或分区监控。在气体爆炸危险区内，按防爆要求和工业卫生规范要求设可燃气体爆炸浓度下限检测仪，报警接入DCS系统，警报按区设置，并采取相应的联锁措施。主要控制方案：1. 煤气净化回收系统各装置的温度、压力、流量、液位控制。2. 消防报警及联动控制系统。3. 可燃气体爆炸下限报警及联锁控制系统。4. 必要的物料和消耗定额计量控制系统。4.2.2 仪表类型的确定DCS系统以国产品为首选，考虑技术先进可靠有运行经验，性能价格比值较高的产品和厂商。仪表选用性价比高，防腐安全性电动仪表。执行机构以气动装置为主。盘装仪表以国产仪表为主。4.2.3 主要关键仪表选择置于防爆区域内的仪表严格按规范选型。可设本安型或隔爆型，且措施严格到位。对腐蚀性
