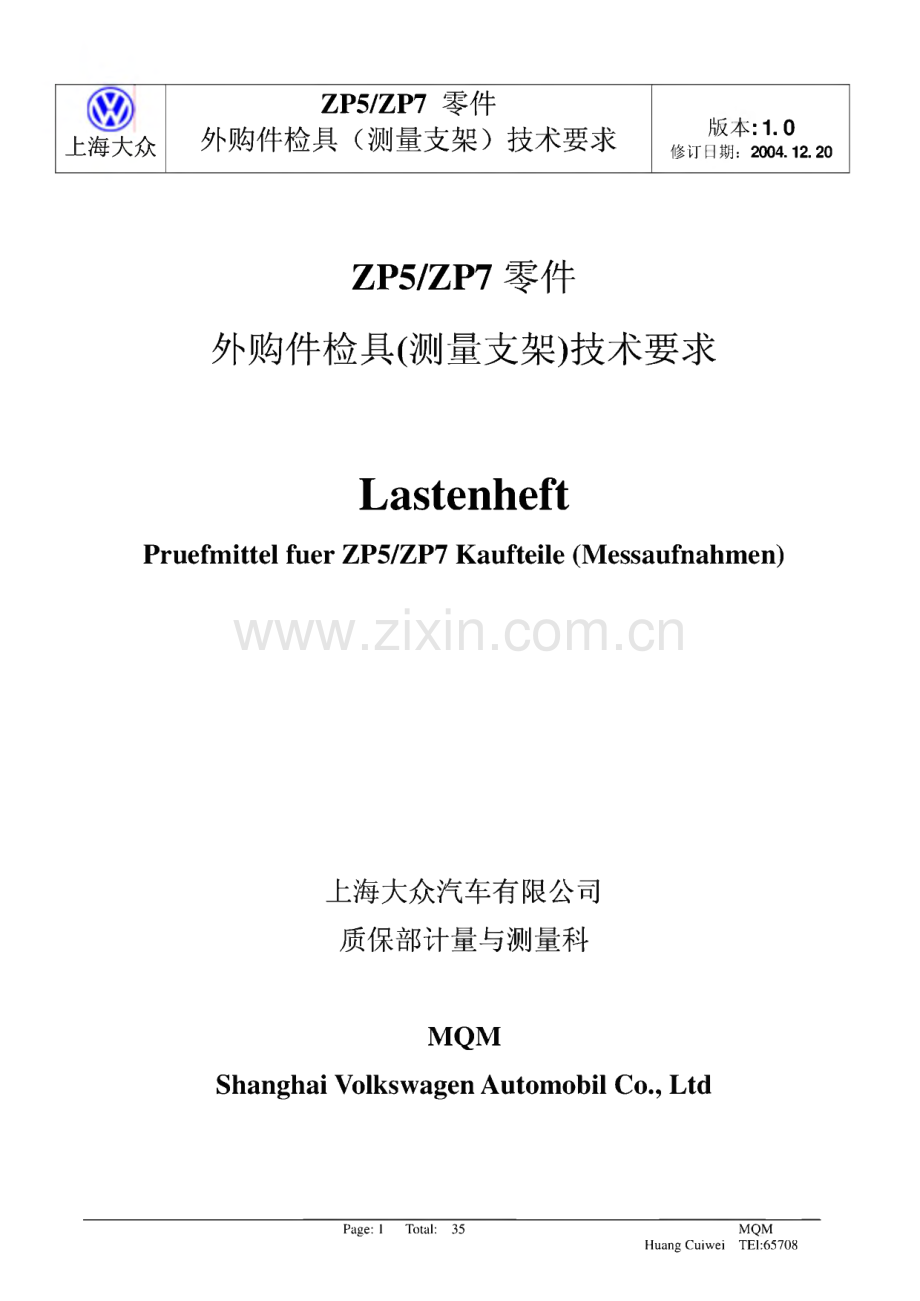

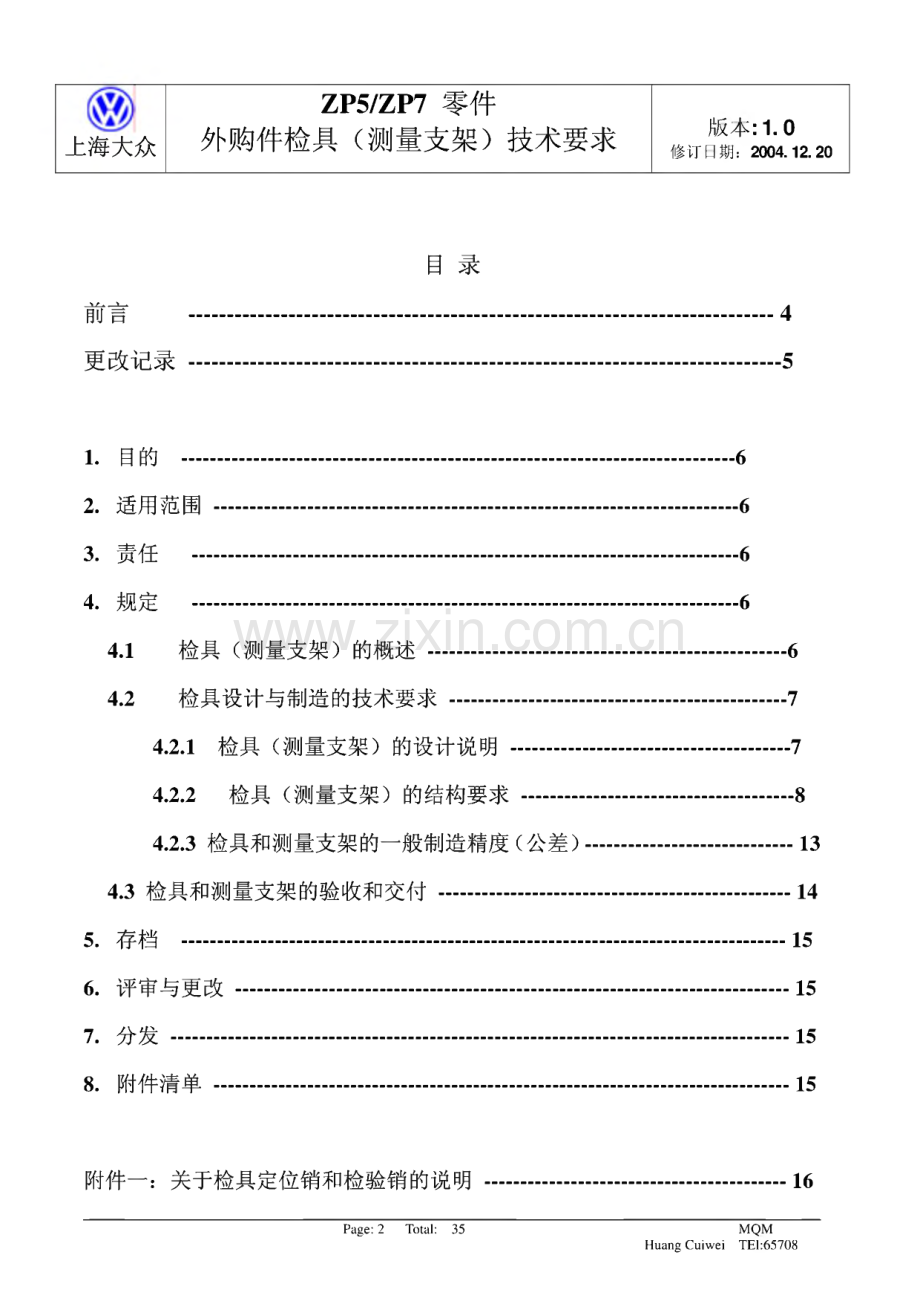

上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20ZP5/ZP7 零件外购件检具（测量支架）技术要求LastenheftPruefmittel fuer ZP5/ZP7 Kaufteile(Messaufnahmen)上海大众汽车有限公司质保部计量与测量科MQMShanghai Volkswagen Automobil Co”LtdPage:1 Total:35 MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20目录前言.4更改记录.5L目的.62.适用范围.63.责任.64.规定.64.1 检具（测量支架）的概述.64.2 检具设计与制造的技术要求.74.2.1 检具（测量支架）的设计说明.74.2.2 检具（测量支架）的结构要求.84.2.3 检具和测量支架的一般制造精度（公差）.134.3 检具和测量支架的验收和交付.145.存档.156.评审与更改.157.分发.158.附件清单.15附件一：关于检具定位销和检验销的说明.16Page:2 Total:35 MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20附件二：大众检具标准一览表.29附件三：检具认可流程.31附件四：ZP5/ZP7检具认可报告.32Page:3 Total:35MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20更改记录:序号更改日期更改人更改内容12004.12.20首次制定Page:6 Total:35MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众L目的通过制订上海大众外购件检具（测量支架）技术要求，使上海大众外购件的检具在 规划，设计与制造，验收与使用时，能够遵循统一的技术标准和评价指标。2.适用范围本技术要求适用于上海大众ZP5外购件的检具及对零件型面尺寸或装配尺寸与车身 坐标系统有关联的ZP7外购件的检具。3.责任上海大众质量保证部计量与测量科（以下称为MQM）负责本检具技术要求的编制、维护、升级及分发等工作。MQM和上海大众的零件供应商负责本检具技术要求在规划、设计、制造、验收和使 用过程中的贯彻和执行。4.规定4.1 检具（测量支架）的概述4.1.1 检具（测量支架）的定义检具是一种用来测量和评价零件尺寸质量的专用检验设备。在零件生产现场，通过检具实现对零件的在线检测，为此需要将零件准确地安装于检 具上，然后通过目测，或测量表，或卡尺对零件型面，周边进行检查，也可以借助检验销或目 测对零件上不同性质的孔及零件与零件之间的联接位置进行目检，从而保证在 PVS,0-Serie及SOP生产时实现零件质量状态的快速判断。在此情况下，通过目检或测 量可以判断：零件轮廓周边大小和形状区域以及相对位置与通过CAD/CAM直接加工的 检具理论值之间的偏差。对于零件上的某些极其重要的功能性尺寸，还能利用检具进行数值检测。通常不能 借助检具直接获得零件基于车身坐标系统精确的坐标值，而是将零件置于检具上通过三 坐标测量机测量方才获得。现代检具的结构在设计时同时考虑其可以作为测量支架使用。但是当检具的在线检查功能与测量支架功能不能同时满足时，应首先满足检具的在线检 杳功能。测量支架是用三坐标测量机测量零件时的一种辅助支架，其所有的支撑面（点）和定 位基准面（点）均必须根据零件的CAD数据铳削加工，有些特殊零件的测量支架还应具 有部分检具的功能。4.1.2 检具和测量支架能够根据有效的产品图纸和CAD数据来合理地测量零件的所有 参数，借助于三坐标测量机能对检具和测量支架进行校验和鉴定。4.1.3 在正常的使用频率和良好的保养维护情况下，应保证检具和测量支架在相应的零 件的生产周期内的使用寿命。Page:7 Total:35 MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众4.2 检具设计与制造的技术要求4.2.1 检具（测量支架）的设计说明4.2.1.1 ZP5外购件检具的编号用37D.表示;ZP7外购件检具的编号用38D.表 示。4.2.1.2 检具设计图纸通常用1:1绘制，特殊情况下和上海大众检具小组协商解决。4.2.1.3 设计图纸第一张（Blatt Nr）为检具说明表。该说明表包括：零件状态，检具状态,材料，明细表,版本号，更改记录等信息。4.2.1.4 检具设计必须在通过上海大众检具小组对方案审定后方可开始。4.2.1.5 检具结构及功能方案由检具小组会同检具制造商共同协商制订，然后在产品图纸 基础上完成检具草图方案,该草图方案作为供应商检具设计的基础。检具草图方案不表示最新的有效零件状态，它仅仅表达将来检具的方案。用于检具设计 与制造的当前有效零件图纸由上海大众产品工程部授权提供，检具小组对此不承担义 务。4.2.1.6 检具设计采用计算机CAD/CAM三维设计，其设计来源为：-来自上海大众产品工程部的最新状态CAD数据-来自上海大众产品工程部的最新状态零件图纸（包含尺寸标注，孔位置精度及 RPS点详细说明）-批准的SKD或Aeko更改单4.2.1.7 被检测零件放置于检具上的位置原则上必须和其在车身坐标系中的位置一致。如 果考虑到便于操作等人体工程原理和节约费用等因素，特殊情况下允许将零件旋 转+/-90度或+/-180度。但必须经过上海大众检具小组同意方可执行。4.2.1.8 零件一般情况下通过2个定位孔，借助可插入式定位销的插入而固定于检具上，检具定位面，支撑面及夹头通常根据产品图纸RPS点的坐标数值进行布置和安装,RPS定位（孔）面、支承面均采用装配式结构。夹头必须按RPS顺序进行数字编 码。如果零件不以孔作为定位，则根据RPS面定位，RPS面的尺寸规格在产品图纸 上有明确的规定。4.2.1.9 通常对于在产品图纸上相对于车身坐标线有位置公差要求，并且标注公差值在+/-0.5之内，同时自身精度要求较高（直径公差值+/-0.5）的那些孔，考虑采用检 查销检测。其他具有一般性功能要求的孔（其公差要求+/-（）.5mm,v+/-L0 mm）例 如：装配孔）通常采用目测划线检查。对线束孔，工艺通孔，排水孔等（其公差 要求=+/-L0 mm）通常采用目视检查。4.2.1.10 对于左右对称，并且通过同一模具同时成型的零件，其检具通常采用型体和骨 架部分分开，共享底座的结构形式。具体结构应和上海大众检具小组协商决定。4.2.1.11 检具型体连同底板必须刻注车身坐标线X-向和Y-向,Z-向，车身坐标线以 X-,Y-,Z-基准面为出发面，每隔10 0 mm或20 0 mm为一档进行刻注。划线深度和宽 度均为01。Page:8 Total:35MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众4.2.2 检具（测量支架）的结构要求4.2.2.1 检具（测量支架）通常由三部分组成：-骨架和底座部分；-型体部分；-功能件（功能件包括：快速夹头,定位销，检测销，移动式间隙滑块，测量表,型面卡板等）。4.2.2.2 材料选择：（按 VW39D721）42221检具（测量支架）的骨架和底座：检具：铸铝合金。上海大众通常推荐:国产:GBZL10 1,德国:GG-26。材料必须经过去应力等热处理工艺;小 型检具采用铝合金底板,材料由上海大众指定。测量支架：铸铝合金或铝合金型材（同上）。4.2.2.2.2 型体部分大中型检具（检具重量=20 KG）:由可加工的树脂材料组成（如XB5Tl zXB5166）小型检具（检具重量V20 KG）:铝合金4.2.2.2.3 功能件详见本文的结构部分及附件注意：供货商应该向SVW提供4.222中使用的材料说明报告。4.2.2.3 检具的骨架和底座结构：42231检具的骨架和底座的技术要求见附件VW39 D70 6、VW39 D70 7、VW39 D70 9、VW 39 D710 o根据不同情况分别选用。-所有和底板的各种螺栓连接必须配置作够强度的弹簧垫圈.-底板周边尺寸必须大于检具型体周长，其上部平面的多余面积用于放置销子，测量器 且等。场于仅用作总成零件检测的检具，其检具的骨架可以采用分体立柱形式。与底板的联结采用螺栓和定位销。4.2.2.3.2基准面和基准孔：基准面：检具的底座上必须至少在三角角设置X,Y,Z基准面，基准面精度必须经过磨削加 工而成。-基准面坐标值直接截取车身坐标系数值。-长度方向和宽度方向基准面X-和Y-面的垂直度为：+/-0.0 5mm/10 0 0 mm-高度方向基准面:为底板下部Z-平面，它自身的平面度必须为0.0 5mm,同时和底板上部平面保证平行度：0.1 mm/10 0 0 mm o基准孔：为了在加工检具或利用检具进行三坐标测量时便于检具准确固定于机床台面，同时设置基准孔。基准孔的加工要求见附件VW39D733,39D734。基准孔的间距为200毫米的倍数，应落在 汽车坐标系的百位线上。两个基准孔应设置标识（1号圆孔、2号椭圆孔），并标出坐标值。Page:9 Total:35 MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众-在基准面和基准孔旁安装坐标线铭牌。见附件VW39D725。-检具的底板上要求刻坐标线，检具的标牌要求固定在底板上。-小型检具的基准孔可选。4.22.3.3底脚（包含：滚轮或硬橡塑块）：底脚和底板为螺栓连接.通常，滚轮为前后4个，后面两个具有自锁功能,用作检具的搬 运，同时兼作存储；为便于检具用后安全存储及保护，底板各向基准面，必要时考虑设置 硬橡塑块或支撑结构。大型检具（检具重量30 KG）,则必须设置运输装置。4.2.2.3.4 铲车孔：以便铲车铲子能够方便伸入.铲车孔为侧面成双结构，设计时必须考虑最大承载力和使 用时铲车的尺寸规格。铲车孔的要求见附件VW39D708。4.2.2.3.5 吊耳：吊耳为和铝铸件一体式浇铸结构或和铝合金连接结构。设计时必须考虑最大承载力，同时吊耳的布置必须考虑下列因素：保证在检具运输时，吊绳不会影响检具型体及功能件,也不能影响任何测量元素。大中型检具（检具重量=20 KG）,则必须设置起重装置。如 果小型检具（检具重量20 KG）,）需配置把手。见附件VW39D721。4.2.2.4 检具的型体部分：（见附件VW39D721）4.2.2.4.1 检具型体结构分以下情况：-大中型检具（检具重量=20 kg）的型体采用如下结构：将塑脂材料覆盖于铝铸件，然 后直接在NC机床通过CAD/CAM手段将检具型体检测面铳削而成。塑脂材料和铝铸件 的连接直接采用塑料粘结剂.-小型检具（检具重量v20 kg）的型体采用如下结构：采用铝铸件或铝合金，直接在NC 机床通过CAD/CAM手段将检具型体检测面铳削而成。检具型体与底板的联结采用螺栓 和定位销。-伸缩缝：检具型体部分长度每20 0-250 mm,应切割伸缩缝。伸缩缝宽度不大于2mm。4.2.2.4.2 RPS定位孔（见附件关于检具定位销和检验销的说明）零件一般情况下通过2个定位孔，借助可插入式定位销的插入而固定于检具上定位的方式和位置根据图纸中RPS的说明来规定.通常采用以下两种定位方式：-定位Nr.l（Al）:限制两个方向自由度-定位Nr2（A2）:限制一个方向自由度4.2.2.4.3 定位面和支撑面-定位面和支撑面在检具上根据RPS点布置。它精确地反映相应的RPS点位置。通常 主RPS点的定位我们称之为定位面，辅助RPS点的支撑称为支撑面。支撑面根据零件的 软硬等稳定性状况由检具小组酌情决定。必要时，有意考虑过定位，以增加零件的稳定性。-定位面和支撑面，原则上必须通常为可拆卸式镶块结构，材料选用由检具小组指定牌 号的铝合金。_Page:10 Total:35 MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众4.2.24.4 检测面（见 VW39D721、VW39D754、VW39D766）-各种类型零件的周边，翻边和零件断面的检测可以通过设置检具检测面来实现，检测面检测包括：零件等距离5mm间隙检测（对 于小型零件可以采用3mm检测）和周边平整度检测。为此在型体 上必须按CAD数据加工出 5mm（或3mm）的间隙检测面和周 边平整度检测面。同时在相应检 测面下部贴上提示铭牌或标记。5 mm-间隙齐平（见附件 VW39D726）-检测面材料必须是指定的塑脂材料或铝合金镶块。-零件切变或翻边的等距离间隙检测（3mm或5mm）和周边平整度检测可以借助手动测量表进行。（见附件 VW39D717,VW39D718,VW39D719）4.2.24.5检测孔（见附件关于检具定位销和检验销的说明）-对于检验销检验的孔。为了便于检具作为测量支架使用时，测量机测量探针能够顺畅地测 量孔经，缺口等特征，为此在型体相应部位必须加工（或安装）作够大的自由面,由此探针能够 借此实现进给，后退等编程动作。具体方法：自由面直径大小：孔径直经+7 mm;深度：从 零件下表面向下8mm的沉孔，沉孔底部和周边涂黑色。-对于划线检测的孔。如：装配孔，其公差 要求+/-0.5mm并v+/-1.0 mm通常采用划线 目测检查。其方法：在型体相应部位加 工离零件下表面2mm的凸台，凸台表面 涂红色，按孔径形状刻注白色曲线和十字线。划线检查-对于目视检测的孔。如：串线孔、工艺孔，其公差要求=+/-L0 mm,通常 采用目视检查。其方法：在型体相应 部位加工离零件下表面8mm（6mm）的沉孔，沉孔底部和周边涂黑色。目测检查4.2.2A.6可移动的形状规（卡板）（见附件VW39D776、VW39D785）-采用摆动的形状规。检查零件的重要配合面的轮廓。-用轻金属制作插入式卡规，用于检查大型表面的轮廓。42247活动拼块对于零件上重要的表面，在结构限制的情况下可以采用活动拼快来检验其平整度。_-每一活动拼块至少有二个导管或导柱。Page:11 Total:35 MQMHuang Cuiwei TEl:6570 8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20-活动拼块用快速加紧装置固定。-导管或导柱的间距不大与200毫米。4.2.2.5检具功能件4.2.2.5.1 定位销（见附件 VW标准 390736、390737、390738、390739、39D754、39D755）在零件夹紧和检测开始之前，首先须将零件定位，因此定位销用于将零件精确地定位 于检具上。-定位孔的位置根据零件图纸RPS系统确定（通常每个零件设置两个定位孔）。-定位销 由导向，定位及手柄三部分组成,保证销子导向部分能够在定位孔内进出自如.-定位销的标注:在手柄凹漕内标注销子牌号以及对应的RPS点名称-根据零件RPS特性，定位销相应设置成锥型销（Alk,A2k）和柱型销（Alz,A2z）,采用何 种定位销,由上海大众检具小组决定。-在定位孔内，为保证定位销定位准确，必须安装导向轴套，导向轴套和检具型体黏结。-导向轴套的中心相对于车身坐标线的定位精度控制在+/-0.0 5mm内。-定位销和相应导向轴套的结构根据孔的形状的不同要求，分防转结构和不防转结构，技术细节见附件 VW标准 39D736、39D737、39D738、39D739-定位销和定位孔，轴套等相关尺寸换算公式见附件关于检具定位销和检验销的说 明。-每个定位销配置中3mm尼龙绳，并将其固定于检具型体的适当部位。-销盒的安置：定位销和检测销用后应安放于销盒内，并且用夹头夹住。销盒安放于 检具型体侧面，底板上部的适当位置中。-在检具工装图纸中，必须对定位销，定位孔有清晰的表述。4.2.2.5.2 检测销（见附件 VW标准 390745、390746、390747、390748、390754、39D755）-检测销用于对待测孔的位置度进行检测。-检测销由导向，检测及手柄三部分组成。-在检测孔内，为保证检测销顺利进行检测，必须安装导向轴套，导向轴套和检具型体 黏结而连接，同时，轴套的上平面必须低于冲压件下表面8mm+/-l.-为保证检测销定位准确，必须安装导向轴套，导向轴套和检具型体黏结。-导向轴套的中心相对于车身坐标线的定位精度控制在+/-0.0 5mm内。-检测销和相应导向轴套的结构根据待检测孔形状的不同，分防转结构和不防转结构,Page:12 Total:35 MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众技术细节见附件。-如果在零件上同时存在许多（2个）相同直径和相同位置公差要求的待检测孔，而这些 孔须用检测销检测，则通常设置一个检测销。该原则同样适用于双胞胎检具。-如果零件通过模具在同一工序加工出一组相同技术要求的孔，则如果用检测销检测，通常只对间距最大的两个孔检测，其他不作检测.-为了保证检测孔在三坐标测量机测量时，测头能够进入，必须在孔位下设置自由面，原则：自由面直径：冲压件孔径+7mm;深度：从冲压件下表面起8mm.-每个检测销配置3mm尼龙绳，并将其固定于检具型体的适当部位。-销盒的安置：定位销和检测销用后应安放于销盒内，并且用夹头夹住。销盒安放于 检具型体侧面，底板上部的适当位置中。-如果检具多于3个检测销，则在检具的适当位置必须用数字标注，以示区别.4.2.2.5.3 夹头装置（或磁铁）为了固定零件，在定位面和支撑面区域必须配置快速夹头或磁铁。-夹头装置通常直接用螺栓固定于检具底座（铝铸件或铝合金）上表面的适当位 置或通过焊接粱或铸粱过渡连接.夹头连接板设置对角两个螺栓原则上符合工艺要求。夹紧装置的位置反映了零件的RPS位置和数量。-在夹头装置的排列和布置中，必须注意：1）夹头松开并恢复到起始位置状态下，必须有 作够的空间保证零件无干扰地安放和取走.2）有作够的空间提供夹头在检具上实现空间 无干扰曲线运动。-当检具作为测量支架使用使用时，必须保证测量头在夹头夹固或松开状态下，能够无 干扰地接触RPS面的中点，为此，在设计夹头结构时，须将其设计成叉形结构，但叉型夹头 内径要大于6.5mm,同时夹头宽度要达到所需强度。-夹头的有效运动轨迹必须在工装图纸中予以详细表明。-夹头和工件表面的接触应保证:夹头对工件只起到固定作用，而非夹紧变形作用（原则 上夹紧力不大于5牛顿）。-对于小型检具如果没有足够的空间安装夹头允许采用磁铁。磁铁应嵌入支承面或设置 在支承面两侧，且应低于支承面0.1mm。4.2.2.5 A 测量表（见附件 VW标准 39D795、39D796、39D797）-测量表的精度和量程必需满足被测量儿何元素的技术要求。-测量表通过绳子或储存盒固定在检具底板上。-要求制造测量表校正设备并固定在检具底板上。4.2.2.6 检具的色标检具型体及底板的外观涂色根据具体的车型决定。通常不同的车型配置不同涂色，从而有利于在使用时准确区分不同类的检具。其他具有功能性和检测用的孔、面、缺口等的涂色标注如下：定位面、支撑面 0 mm 白色，RAL9 0 10或材料的本色Page:13 Total:35 MQMHuang Cuiwei TEl:6570 8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20划线孔检测面2mm(1mm)红色，RAL30 0 0检测面5mm(3mm)黄色，RAL10 12平整度检测面0 mm白色，RAL9 0 10或材料的本色目视孔检测面8mm(6mm)黑色，塞规套管端面8mm(6mm)黑色4.2.2.7 检具和测量支架的标牌和标记4.2.2.7.1 检具和测量支架上的标牌应包括：1.SVW铭牌应包含以下内容：-车型、零件名称、零件号-检具号-检具总重量-基准面符号-制造日期、最后修改日期-制造商2.检具数据面指示牌、检具制造数据标牌3.基准孔序号标识、坐标标识4.基准面坐标标识5.测量间隙5mm标牌6.RPS点标识所有铭牌为白底黑字。：4.2.2.7.2 检具和测量支架上的标记应包括：-基准线标志（按VW标准390725）-测量表面和栅格线的标志：-栅格线的数值-测量表面或间隙表面-零件外形轮廓形状规-塞规-卡规等均应打上其相应的标志。4.2.2.8 检具和测量支架的使用说明书零件放置于检具上的使用说明书由制造商根据上海大众检具小组提供的技术要求 制订。使用说明书固定在检具上醒目位置。4.2.3检具和测量支架的一般制造精度（公差）单位mm底板平行度：0.1/10 0 0基准面平行度、垂直度：0.0 5/10 0 0基准孔位置：0.0 5Page:14 Total:35 MQMHuang Cuiwei TEl:6570 8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20基准孔之间相对位置误差：0.0 3RPS定位孔销位置0.0 5RPS面、支承面：0.10曲线测量面：+0.15零件外轮廓测量面（齐平面）或线：+0.1零件形状功能测量面（5mm间隙面）：0.1所有的造型面（非测量面）：0.2检验销孔位置：+0.0 5划线孔位置：0.15划线孔直径：+0.2目测孔位置：+0.2目测孔直径：0.2栅格线位置相对基准的误差：0.1/10 0 0形状规或卡规：+0.154.3检具和测量支架的验收和交付MQM将派遣有关人员对检具和测量支架进行预验收。预验收合格的检具和测量支架存 放在供货商处，并可作为零件预验收的参考之一，等相应的零件和模具预验收合格后，一起发往使用厂。检具和测量支架的终验收在使用厂进行。431检具图纸（检具方案图、结构功能图、工装图）在项目会议后，双方应根据QPN的要求对所有零件的检具方案进行讨论并确认，此方 案作为检具图纸的部分内容应始终附在检具图纸中，并作为设计审图的依据，在终验收 图纸资料中提供原件。方翥确定后:供货商应根据“检测方案图”来设计检具图纸。检具的结构功能图由MQM 主管工程师进行审图，验收通过才能进行制造。验收时提供MQM一套蓝图供使用。验收结束后提供一套底图，两套蓝图给使用厂.所有上述技术资料（方案图、功能图、工装图）应按有效的VW标准和规范，做成CAD 数据格式，并通过网络或光盘提交4.3.2 检具测量记录表检具和测量支架的测量尺寸必须记录在检具测量记录表中，检具测量记录表内容包括 检具型面的自检报告，测量机精度报告，销子等附件的测量报告以及检具所使用的材料 的说明报告等。预验收前供货商向MQM提供一套自检的测量记录表4.3.3 三维检具数模供货商需提供检具的三维设计数模（包括检具、测量支架）。供货商还应根据使用厂的零件测量点要求，制作测量点方案图，并提供给使用厂。在测量点方案图（3维几何模型图）中，必须描述清楚支承和夹紧单元、基准面和检Page:15 Total:35 MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具(测量支架)技术要求版本:1.0修订日期：2004.12.20具的周边型面。为了在脱机编制CNC程序时防止探针干涉，同时也为将来能方便地制作第二付检具做 好准备。数模的软件版本及移交则必须按上海大众的要求进行。4.3.4 操作指导书检具进行预验收时，必须附上确切的操作指导书，并用透明塑料袋套装好固定在检具 上。4.3.5 交付条件-一整套合格的检具和测量支架-一整套完整的检具测量记录表-一整套检具3D设计数模和相应零件的测量点方案图-一整套检具和测量支架方案图、结构功能图以及检具和测量支架图纸(一套底图和二 套蓝图)，和CAD数据。-一整套检具和测量支架操作指导书4.3.6 包装要求-每个检具和测量支架都要有单独包装。-包装盒应能保证货物运输安全，并防尘、防潮。-在包装盒上应有清楚的说明，其内容必须与相应检具和测量支架上铭牌的内容相一 致。5.存档电子版文档长期保存6.评审与更改本文件有计量与测量科负责在必要时进行版本升级。7.分发前期采购科(CSF),国产化促进科(CSL),计量与测量科(MQM),外购件质保科(MQS)。8.附件清单附件一：关于检具定位销和检验销的说明附件二：大众检具标准一览表附件三：检具认可流程附件四：ZP5/ZP7检具认可报告Page:16 Total:35MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具(测量支架)技术要求版本：1.0修订日期：2004.12.20上海大众附件一：关于检具定位销和检验销的说明1.检具定位销概述零件在检具上定位通常采用2个定位孔实现。定位的方式和位置根据图纸中RPS的 说明来规定.通常采用以下两种定位方式：-定位Nr.l(Al):限制两个方向自由度-定位Nr2(A2):限制一个方向自由度-定位 Nrl-RPS:Hx y,Hx z,或 Hyz定位 Nr2-RPS:Hx,Hy,或 Hz为了保证销子在检具型体中准确定位，必须安装导向轴套.见下图示意：通常情况下，定位销采用锥形销(Konisch),锥形销定位适用于1)根据RPS要求，零件定位孔 附近有定位面,2)零件为厚壁零件h 1.2 mm下列情况定位销应该使用柱形销(Zylinder)圆孔方向和零件表面倾斜，且零件平面和车身坐标线平面：夹角3。Page:17 Total:35MQMHuang Cuiwei TEl:6570 8-翻边孔向上的零件:上海大众ZP5/ZP7 零件外购件检具(测量支架)技术要求版本:1.0修订日期：2004.12.20-薄壁零件(通常d 1.2)，同时在定位孔附近没有任何定位面.定位销A1在检具和测量支架上通常采用相同的结构定位销A2根据检具和测量支架的不同形式，分别采用不同的结构形式:对于检具,A2销子结构为：两头销，一头定位，一头检测；对于测量支架,A2销子结构为：单头销，仅作定位.2.定位销A1的结构形式柱形销A1Z圆孔(Rundl och)长形孔(Langl och):设置防转功能Page:18 Total:35MQMHuang Cuiwei TE1:657O8锥形销A1k上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20圆孔：其结构形式取决于D2的大小:D2;额定孔径最大尺寸+0.5余量7,5=D2=22,0长形孔（设置防转功能）CD定位销A1的零件图：见德国大众Handbuch 39 D-738/定位销A1的计算A）A1Z对于园形孔,且采用圆柱定位销A1Z:圆柱销的直径D2根据如下经验公式推出：D2=额定孔径最大直径0.1mm,Page:19 Total:35MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具(测量支架)技术要求版本:1.0修订日期：2004.12.20例如:额定圆孔径为 18.0+0.2,则相应的圆柱销的直径D2=18.20.1=则在制造时,考虑到制造公差0.02,推出D2=18.1-0.02对于长形孔,且采用圆柱定位销A1Z:圆柱销的直径D2根据如下经验公式推出：D2=额定孔径最大直径().1mm例如：额定长孔经为18.09,002则相应的圆柱销的直径：D2长度方向:18.20.1=18.1mm,考虑到制造公差。02,推出D2长度方向:18.1 0.02D2宽度方向=9.20.1=9.1 mm,考虑到制造公差0.0 2,推出D2宽度方向=9.1 0,02B)A1K对于圆形孔,且采用圆铢销A1K圆锥销的形式取决于圆锥最大直径D2:D2=额定孔径最大直径+附加余量0.5mm例如:额定圆孔径为18.则 D2=18.2+0.5=18.7则在制造该圆锥销时,考虑到制造公差取+0.1的因素,D2=18.7+0.1对于长形孔，且采用圆铢销A1K圆锥销的形式取决于圆锥最大直径D2:D2=额定孔径最大直径+附加余量0.5mm例如：长孔为：18.0+义9。业2D2 长度方向=18.2+0.5=18.7mm考虑到制造公差取+0.1的因素,D2=18.7+0.1D2 宽度方向=9.2+0.5=9.7 mm考虑到制造公差取+0.1的因素,D2=9.7+0.13.定位销A2的结构形式在检具上，当RPS2作为定位孔时，通常该孔同时具有检测功能要求，因此，定位削A2通常 设置为两头销，其工作顺序为：1)先检测孔位置度精度;2再完成定位.Page:20 Total:35MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20柱形销A2Z，见下面示意图：圆孔 长形孔锥形销A2k锥形销的结构取决于D2,D2二孔径的最大直径+0.5余量-圆孔：D27.5 7.5=D2=22Page:21 Total:35MQMHuang Cuiwei TEl:6570 8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20长孔午定位销A2的计算圆孔柱形销A2Z的计算（两头销）定位部分D2的计算根据下列公式计算：D2=0孔径的最大尺寸-0例如：018.0+0-2 该孔的位置公差为：X=+/-0 2 Y=0则 D2=18.2-0.1=18.1则在制造时,考虑到制造公差0.02,推出D2=18.1-0.02检查部分的计算遵循下列公式：口4=孔径的最小尺寸-I垂直于定位方向的位置公差I例如：0 4=18.0-0.4=17.6则在制造时,考虑到制造公差0.02,推出制=17.60.02长形柱形销A2Z的计算定位部分的计算方法如下：D2=（孔的最大尺寸）x（沿定位方向）-0.1mm例如：长孔18.0+0 2x 9.0+叱其位置公差为x=+/-0.2；Y=OYA XPage:22 Total:35MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众D2=9.2-0.1=9.1则在制造时，考虑到制造公差02,推出D2=9.1-0.0 2 检查部分的计算方法：B二孔径的最小尺寸-0.1mm例如:B=9.0-0.1=8.9则在制造时，考虑到制造公差 0.0 2,推出D2=8.9-0.0 21=孔径的最小尺寸-长度方向位置公差例如:L=18.0-0.4=17.6则在制造时,考虑到制造公差0.0 2,推出制=17.60.02圆孔锥形销A2K的计算（两头销）D2的计算遵循下列公式：D2=0孔径的最大尺寸十余量0.5例如:圆孔为018。+02其位置公差X=+/-0.2；Y=+/-0贝 iD2=18.2+0.5=18.7在销子制造时,考虑到制造公差+0.1,推出D27 8.7+0.1 检查部分的计算根据下列公式：D4=0最小尺寸-I垂直于定位方向（x=0.2）的位置公差I0 4=18.0-0.4=17.6则在制造时，考虑到制造公差 0.0 2,推出制7 7.6 0.0 2长形孔锥形销A2K的计算（两头销）定位部分的计算公式如下：D2二定位方向的孔径最大尺寸+余量0.5例如:长孔18.0+9.0+叱位置公差X=+/-0.2；Y=+/-0YXPage:23 Total:35MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众D2=9.2+0.5=9.7则在制造时,考虑到制造公差+0.1,推出D2=9.7+0.1 另一边检测部位的计算：B二孔径的最小尺寸-0.1mm例如:B=9.0-0.1=8.9则在制造时,考虑到制造公差0.02,推出D2=8.9-0.02L=孔径的最小尺寸在长度方向的位置度公差例如:1=18.0-0.4=17.6则在制造时，考虑到制造公差 0.0 2,推出L=17.6-0.0 2则在制造时，考虑到制造公差 0.02,推出D2=8.9-0,0 2则在制造时，考虑到制造公差0.0 2,推出D2=8.90,02则 在制造时,考虑到制造公差0.02,推出D2=8.9-0.02Page:24 Total:35MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众4.零件检查销的结构和计算1）圆孔形检查销的计算:圆孔的直径D10.2+叱须对该孔进行位置度检查D24L径的最小尺寸（根据产品图纸）-J（0.5+0.5）2+5+os）_A1K的公差例如 D2=D10 2L41（从 J（0.5+0.5）2+（0.5+0.5）2 得出）_ 0.28（从）（0.1+0.1）2+（0.1+0y得出）最后考虑到制造公差-0.0 2的因素,D2=D8.5-0.02Page:25 Total:35MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具(测量支架)技术要求版本：1.0修订日期：2004.12.20上海大众2)长形检查销的计算：长孔的理论尺寸:D:14.4+2x2L5+0 2为了得到检查销长度尺寸B和宽度尺寸L,采用如下公式：B或L二孔径最小尺寸-长孔的位置度公差-A1K的位置度公差B;L二最小尺寸-公差(+/-0.5和+/-0.1)例如：B=14.4-(1.0+0.2)=13.2L=21.5-(1.0+0.2)=20.3Page:26 Total:35MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众检查销的结构形式Page:27 Total:35MQMHuang Cuiwei TEl:6570 8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众5.轴套结构图示介绍5.1对于零件下面有支撑面的定位销轴套.（A1K或A2K）itniur。in Luc/r ichtirf iDirchoirrlceh f ue-1）轴套沿加工方向布置；2）轴套黏结；3）如果不设置防转，则缺口在下面；如果设置防转，则缺口在上面，使用圆柱挡销.4）用于拆卸的通孔.Page:28 Total:35MQMHuang Cuiwei TEl:6570 8上海大众ZP5/ZP7 零件外购件检具(测量支架)技术要求版本:1.0修订日期：2004.12.205.2适用于没有支撑面的定位销(A1Z,A2Z)Pir I octi TuftfPage:29 Total:35MQMHuang Cuiwei TE1:657O8ZP5/ZP7 零件外购件检具（测量支架）技术要求版本：1.0修订日期：2004.12.20上海大众附件二:大众检具标准一览表Page:30 Total:35MQMHuang Cuiwei TEl:6570 8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20Page:31 Total:35MQMHuang Cuiwei TE1:657O8上海大众ZP5/ZP7 零件外购件检具（测量支架）技术要求版本:1.0修订日期：2004.12.20附件三:检具认可流程ZP5白车身零件测量检具验收流程责任 标号 a标号解释/备注TPB湍L商SVW检具小组 供应商SVW检具小组供应商供应商供应商供应商MQM/MQS
